公布日：2023.02.28
申請日：2022.09.30
分類號：B01D53/78(2006.01)I;B01D53/40(2006.01)I;C02F1/00(2006.01)I;B08B9/087(2006.01)I
摘要
本發明公開了一種用于處理酸性工業廢水的凈化處理系統，涉及廢水處理及其相關設備技術領域。本發明包括處理塔，處理塔的內壁下方焊接有隔板，隔板的正上方設置有轉板，轉板的上表面四周邊緣處安裝有軟板；觸動組件包括浮板和限位板；旋轉組件包括固定架A和電機A；升降組件包括固定架B和電機B；安裝組件包括升降筒和螺紋桿。本發明通過觸動組件和旋轉組件可以全方位清理處理塔的內壁，不會存在死角，同時利用安裝組件方便對清潔部件維修，效率高，通過升降組件可以調節升降筒的位置，達到清理處理塔內壁不同位置的目的，以及通過升降組件和轉板可以避免影響零部件的正常使用，同時避免污垢長時間附著在轉板表面，難以清除。
權利要求書
1.一種用于處理酸性工業廢水的凈化處理系統，包括處理塔(1)，其特征在于：所述處理塔(1)的內壁下方焊接有隔板(105)，所述隔板(105)的正上方設置有轉板(106)，所述轉板(106)的上表面四周邊緣處安裝有軟板(1061)，所述轉板(106)的上表面兩側均設置有螺紋槽(1062)；所述處理塔(1)的內部底端后方設置有觸動組件(2)，所述觸動組件(2)包括浮板(201)和限位板(204)，所述浮板(201)的底部中心位置安裝有連接繩(202)，所述連接繩(202)的另一端繞過滑輪(203)與所述限位板(204)連接；所述處理塔(1)的內部底端一側設置有旋轉組件(3)，所述旋轉組件(3)包括固定架A(301)和電機A(303)，所述固定架A(301)的內部安裝有所述電機A(303)，所述電機A(303)的輸出軸上安裝有齒盤A(304)，所述固定架A(301)的后端端面下方安裝有開關(302)；所述處理塔(1)的內部底端另一側設置有升降組件(4)，所述升降組件(4)包括固定架B(401)和電機B(402)，所述固定架B(401)的內部安裝有所述電機B(402)，所述電機B(402)的輸出軸上安裝有齒盤C(403)，所述固定架B(401)的后端端面下方安裝有所述開關(302)；所述轉板(106)的上表面兩側均設置有安裝組件(5)，所述安裝組件(5)包括升降筒(501)和螺紋桿(502)，所述升降筒(501)的底部中心位置的通槽內安裝有所述螺紋桿(502)。

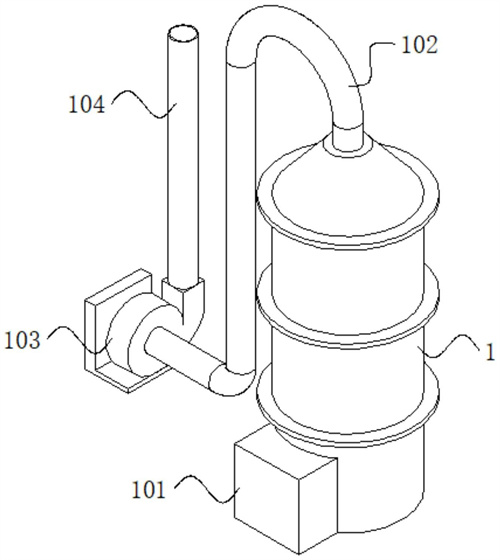

2.根據權利要求1所述的一種用于處理酸性工業廢水的凈化處理系統，其特征在于：所述處理塔(1)的前端端面底部安裝有混合箱(101)，所述處理塔(1)的底部中心位置通過連接管(102)與風機(103)連接，所述風機(103)的出風端通過管接頭與監測管(104)連接。
3.根據權利要求1所述的一種用于處理酸性工業廢水的凈化處理系統，其特征在于：所述限位板(204)的后端端面中心位置焊接有連接桿(206)，所述連接桿(206)的另一端貫穿固定板(205)前端端面上的通孔與觸板(208)連接。
4.根據權利要求3所述的一種用于處理酸性工業廢水的凈化處理系統，其特征在于：所述連接桿(206)的外壁外側套設有彈簧(207)，所述彈簧(207)位于所述固定板(205)和所述觸板(208)之間。
5.根據權利要求1所述的一種用于處理酸性工業廢水的凈化處理系統，其特征在于：所述齒盤A(304)的一側設置有齒盤B(305)，所述齒盤B(305)的內壁上安裝有空心轉桿A(306)，所述空心轉桿A(306)的頂端貫穿所述隔板(105)端面上的軸承。
6.根據權利要求5所述的一種用于處理酸性工業廢水的凈化處理系統，其特征在于：所述空心轉桿A(306)的外壁頂部套設有支架(307)，所述支架(307)的兩端均固定在所述轉板(106)的下表面。
7.根據權利要求6所述的一種用于處理酸性工業廢水的凈化處理系統，其特征在于：所述齒盤C(403)的一側設置有齒盤D(404)，所述齒盤D(404)的內壁上安裝有空心轉桿B(406)，所述空心轉桿B(406)的底端依次貫穿所述齒盤D(404)的上表面和安裝架(405)上表面的軸承。
8.根據權利要求7所述的一種用于處理酸性工業廢水的凈化處理系統，其特征在于：所述空心轉桿B(406)的頂端依次貫穿所述空心轉桿A(306)的底部、齒盤E(407)的下表面、所述轉板(106)下表面的軸承和刮板(409)的下表面中心位置，所述齒盤E(407)的一側設置有齒盤F(408)。
9.根據權利要求1所述的一種用于處理酸性工業廢水的凈化處理系統，其特征在于：所述升降筒(501)的一側外壁底部焊接有固定環(503)，所述固定環(503)的內部安裝有限位桿(504)。
10.根據權利要求9所述的一種用于處理酸性工業廢水的凈化處理系統，其特征在于：所述限位桿(504)的頂端焊接有頂板(505)，所述限位桿(504)的底端貫穿所述固定環(503)上表面的通孔與所述螺紋槽(1062)的內壁連接。
發明內容
本發明的目的在于提供一種用于處理酸性工業廢水的凈化處理系統，通過觸動組件和旋轉組件使得上方兩側的升降筒轉動，且在外壁上分別設置的毛刷和硬板作用下全方位清理處理塔的內壁，不會存在死角，同時利用安裝組件方便工作人員對設備內部的清潔部件進行維修，維護，節約時間，工作效率高，且通過升降組件可以調節升降筒的位置，達到清理處理塔內壁不同位置的目的，效率高，效果好，以及通過升降組件和轉板可以防止污垢掉落至下方，影響零部件的正常使用，同時避免污垢長時間附著在轉板表面，難以清除，減輕工作人員的工作量。
為解決上述技術問題，本發明是通過以下技術方案實現的：
本發明為一種用于處理酸性工業廢水的凈化處理系統，包括處理塔，處理塔的內壁下方焊接有隔板，隔板的正上方設置有轉板，轉板的上表面四周邊緣處安裝有軟板，轉板的上表面兩側均設置有螺紋槽；處理塔的內部底端后方設置有觸動組件，觸動組件包括浮板和限位板，浮板的底部中心位置安裝有連接繩，連接繩的另一端繞過滑輪與限位板連接；處理塔的內部底端一側設置有旋轉組件，旋轉組件包括固定架A和電機A，固定架A的內部安裝有電機A，電機A的輸出軸上安裝有齒盤A，固定架A的后端端面下方安裝有開關；處理塔的內部底端另一側設置有升降組件，升降組件包括固定架B和電機B，固定架B的內部安裝有電機B，電機B的輸出軸上安裝有齒盤C，固定架B的后端端面下方安裝有開關；轉板的上表面兩側均設置有安裝組件，安裝組件包括升降筒和螺紋桿，升降筒的底部中心位置的通槽內安裝有螺紋桿，軟板的外壁邊緣處與處理塔的內壁接觸，且軟板的內壁呈斜面，浮板的表面設置有浮球，可以加大浮力，滑輪固定在處理塔的內部底端，通過連接繩將浮板和限位板連接，起到連接的作用，實現同步運動，電機A的功率小于電機B的功率，通過開關可以控制電機A和電機B的開啟和關閉，固定架A和固定架B均固定在處理塔的內部底端，螺紋桿的底端依次貫穿轉板上表面的軸承和齒盤F的上表面。
進一步地，處理塔的前端端面底部安裝有混合箱，處理塔的底部中心位置通過連接管與風機連接，風機的出風端通過管接頭與監測管連接，主要對氣體進行處理檢測。
進一步地，限位板的后端端面中心位置焊接有連接桿，連接桿的另一端貫穿固定板前端端面上的通孔與觸板連接，通過連接桿將限位板和觸板連接，起到連接的作用，實現同步運動。
進一步地，連接桿的外壁外側套設有彈簧，彈簧位于固定板和觸板之間，在彈簧的彈性性能作用下可以帶動觸板回到初始位置。
進一步地，齒盤A的一側設置有齒盤B，齒盤B的內壁上安裝有空心轉桿A，空心轉桿A的頂端貫穿隔板端面上的軸承，齒盤A外壁上的齒輪與齒盤B外壁上的齒輪嚙合連接，實現傳動的作用，空心轉桿A的內徑大于空心轉桿B的外徑。
進一步地，空心轉桿A的外壁頂部套設有支架，支架的兩端均固定在轉板的下表面，支架對轉板起到支撐的作用，提高旋轉時的穩定性。
進一步地，齒盤C的一側設置有齒盤D，齒盤D的內壁上安裝有空心轉桿B，空心轉桿B的底端依次貫穿齒盤D的上表面和安裝架上表面的軸承，齒盤D外壁上的齒輪與齒盤C外壁上的齒輪嚙合連接，實現傳動的作用。
進一步地，空心轉桿B的頂端依次貫穿空心轉桿A的底部、齒盤E的下表面、轉板下表面的軸承和刮板的下表面中心位置，齒盤E的一側設置有齒盤F，齒盤E外壁上的齒輪和齒盤F外壁上的齒輪嚙合連接，實現傳動的作用。
進一步地，升降筒的一側外壁底部焊接有固定環，固定環的內部安裝有限位桿，限位桿主要對升降筒起到限位的作用。
進一步地，限位桿的頂端焊接有頂板，限位桿的底端貫穿固定環上表面的通孔與螺紋槽的內壁連接，頂板主要防止升降筒移出螺紋桿外側，限位桿的外壁底部設置有外螺紋，且外螺紋與螺紋槽內壁上的內螺紋螺紋嚙合連接。
本發明具有以下有益效果：
1、本發明通過設置觸動組件和旋轉組件，當工作人員使用時，通過向混合箱內加入藥品和水并混合，接著混合好的液體向處理塔內輸水并噴出，對處理塔內的酸性氣體進行噴灑沉淀，其污染氣體隨水向下流向處理塔底部，此時，隨著水的不斷增加，使得內部的浮板所受到的浮力不斷增加，接著浮板受浮力作用不斷上移，而由于浮板通過連接繩與限位板連接，因此，浮板上移時會通過連接繩帶動限位板移動，而限位板通過連接桿與觸板連接，因此，限位板移動會在連接桿的作用下帶動觸板移動并壓縮彈簧，接著使得觸板的端面會觸碰到固定架A和固定架B后方的開關，從而開啟電機A和電機B，電機A啟動帶動齒盤A旋轉，而齒盤A外壁上的齒輪與齒盤B外壁上的齒輪嚙合連接，因此，在齒盤A旋轉時會帶動齒盤B旋轉，而由于齒盤B和支架均位于空心轉桿A的外壁外側，因此，在齒盤B旋轉時會在空心轉桿A的作用下帶動支架旋轉，進而可以帶動轉板轉動，進而使得上方兩側的升降筒可以隨其轉動，且兩側升降筒的外壁上分別設置有毛刷和硬板，可以對處理塔的內壁進行全方位清理，同時不會存在死角，解決了上述的凈化處理系統在使用時通過固定球受水壓力影響使活動桿觸碰開關啟動設備清理塔壁，而這種方式由于固定球與水接觸位置被第二擋板擋住，因此，塔壁與第二擋板之間以及上方的位置無法進行清理，存在清潔死角，依然存在二次污染的問題。
2、本發明通過設置安裝組件，在需要更換內部的清潔部件時，打開處理塔的檢修門，接著先旋轉限位桿，而由于限位桿外壁底部設置有外螺紋，且外螺紋與轉板上表面的螺紋槽內壁上的內螺紋螺紋嚙合連接，因此，在限位桿旋轉時會在螺紋作用下移出螺紋槽內部，并將限位桿取出，接著旋轉升降筒，由于升降筒底部通槽內壁上的內螺紋與螺紋桿外壁上的外螺紋螺紋嚙合連接，進而可以將升降筒拆卸下來并取出，接著工作人員即可對升降筒上的清潔部件進行更換，從而方便工作人員對設備內部的清潔部件進行維修，維護，節約時間，工作效率高，解決了上述的凈化處理系統在使用時通過刷桿對塔壁進行清理，而刷桿、軸桿和圓盤三者之間均通過電焊連接，這種方式無法對三者進行拆卸，在工作人員維修零件以及更換清理部件時，會增加工作量，浪費時間，工作效率低的問題。
3、本發明通過設置升降組件，在觸板接觸固定架B后方的開關時，其中電機B的功率大于電機A，即電機B的轉速大于電機A，電機B啟動，電機B的輸出軸旋轉帶動齒盤C旋轉，而齒盤C外壁上的齒輪與齒盤D外壁上的齒輪嚙合連接，因此，在齒盤C旋轉時會帶動齒盤D轉動，而齒盤D、齒盤E和刮板均固定在空心轉桿B的外壁外側，因此，齒盤D旋轉時會帶動齒盤E旋轉，而齒盤E外壁上的齒輪與齒盤F外壁上的齒輪嚙合連接，因此，在齒盤E旋轉時會帶動齒盤F進行旋轉，通過齒盤F會帶動螺紋桿旋轉，而螺紋桿外壁上的外螺紋與升降筒底部通槽內壁上的內螺紋螺紋嚙合連接，因此，在螺紋桿旋轉時會推動升降筒做向上或向下的移動，從而可以調節升降筒的位置，達到清理處理塔內壁不同位置的目的，效率高，效果好，解決了上述的凈化處理系統在使用時通過電機帶動刷桿旋轉清理塔壁，而這種方式只能對塔壁的一部分進行清理，其清理的范圍較小，導致清理效果較差的問題。
4、本發明通過設置升降組件和轉板，在電機A和電機B分別運轉清理處理塔內壁上的污垢時，上方掉落的污垢會掉落到轉板的上表面，而在轉板上表面外側軟板的作用下可以將污垢始終控制在其上表面，可以防止污垢掉落至下方，影響零部件的正常使用，同時電機B帶動空心轉桿B旋轉時，空心轉桿B外壁上的刮板會跟隨其轉動并可以刮動轉板上表面的污垢，避免污垢長時間附著在轉板表面，難以清除，減輕工作人員的工作量，解決了上述的凈化處理系統在使用時通過刷桿會將污垢刮到第一擋板的上表面，而這種方式在污垢堆積后會影響零部件的正常使用，同時容易凝固在一起，不易清除，增加工作人員的勞動量的問題。
（發明人：鄭守昌;張雙）
