逆流式臭氧氧化反應器

發布時間:2023-12-11 15:00:55  中國污水處理工程網

公布日:2023.03.21

申請日:2022.12.29

分類號:C02F1/78(2023.01)I;C02F1/72(2023.01)I;C02F101/30(2006.01)N

摘要

本發明公開了一種逆流式臭氧氧化反應器及其污水處理工藝,屬于污水處理領域。本發明通過設置逆流式臭氧反應器結構,使反應器形成兩級不同氧化原理的反應區,在第一多相反應區內,為含有相對低濃度COD的污水提供相對高濃度的臭氧,并且在第二多相反應區內,為含有相對高濃度COD的污水提供相對低濃度的臭氧,充分利用臭氧直接氧化和間接氧化能力,提高臭氧利用率,提高臭氧氧化反應效率,最大化去除污水中的有機污染物。


權利要求書

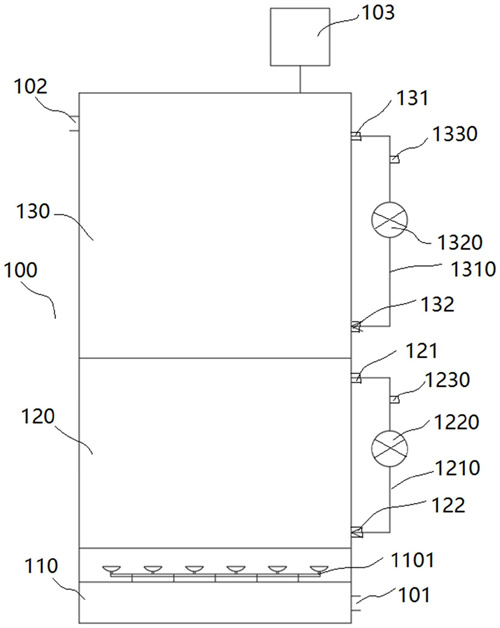

1.一種逆流式臭氧氧化反應器,包括反應器本體(100),所述反應器本體(100)下方設置有出水口(101),反應器本體(100)上方設置有進水口(102),其特征在于:所述反應器本體(100)頂部設置有尾氣處理裝置(103),并且所述反應器本體(100)內部設置有曝氣區(110)、第一多相反應區(120)和第二多相反應區(130),曝氣區(110)位于靠近反應器本體(100)的出水口(101)位置處,并且第一多相反應區(120)位于曝氣區(110)與第二多相反應區(130)之間;其中,所述曝氣區(110)內設置有曝氣裝置(1101),第一多相反應區(120)內設置有吸附填料,第二多相反應區(130)內設置有催化填料。

2.根據權利要求1所述的一種逆流式臭氧氧化反應器,其特征在于:所述第一多相反應區(120)與第二多相反應區(130)之間,以及第一多相反應區(120)與曝氣區(110)之間分別由隔板分隔開,所述隔板上均勻分布有孔洞,孔洞的直徑小于16mm。

3.根據權利要求1所述的一種逆流式臭氧氧化反應器,其特征在于:所述吸附填料的體積占第一多相反應區(120)體積的3-20%,所述催化填料的體積占第二多相反應區(130)體積的3-20%。

4.根據權利要求1所述的一種逆流式臭氧氧化反應器,其特征在于:所述第一多相反應區(120)外部設置有第一回流出口(121)和第一回流入口(122),第一回流出口(121)通過第一回流管道(1210)與第一回流入口(122)相連接,并且第一回流管道(1210)上設置有第一回流泵(1220);所述第二多相反應區(130)外部設置有第二回流出口(131)和第二回流入口(132),第二回流出口(131)通過第二回流管道(1310)與第二回流入口(132)相連接,并且第二回流管道(1310)上設置有第二回流泵(1320)。

5.根據權利要求1所述的一種逆流式臭氧氧化反應器,其特征在于:所述曝氣裝置(1101)位于自曝氣區(110)底部600-1500mm高度處。

6.根據權利要求4所述的一種逆流式臭氧氧化反應器,其特征在于:所述第一回流管道(1210)上設置有第一pH調節口(1230),第二回流管道(1310)上設置有第二pH調節口(1330)。

7.一種逆流式臭氧氧化處理污水工藝,其特征在于:包括將污水從進水口(102)自上而下進入反應器本體(100),同時將臭氧通過曝氣裝置(1101)自下而上進入反應器本體(100),使得污水在第二多相反應區(130)中,在催化填料的催化作用下進行間接臭氧氧化反應,污水中的COD被羥基自由基氧化氧化;而后污水在第一多相反應區(120)中,在吸附填料的吸附富集作用下進行直接臭氧氧化反應,污水中的剩余COD與臭氧反應被進一步去除,處理后的污水從出水口(101)排出反應器本體(100)。

8.根據權利要求7所述的一種逆流式臭氧氧化處理污水工藝,其特征在于:還包括控制第一多相反應區(120)pH2-5;控制第二多相反應區(130)pH8-10。

9.根據權利要求7所述的一種逆流式臭氧氧化處理污水工藝,其特征在于:污水在第一多相反應區(120)的停留時間為3-7min,第二多相反應區(130)的停留時間為30-120min

10.根據權利要求7-9中任一項所述的一種逆流式臭氧氧化處理污水工藝,其特征在于:還包括在第一多相反應區(120)和第二多相反應區(130)內對污水進行回流處理,回流處理過程中控制污水上升流速為1-3m/h

發明內容

1.要解決的問題

針對現有臭氧氧化處理污水技術中存在臭氧消耗量大、臭氧利率低、氧化效果差的問題,本發明提供一種逆流式臭氧氧化反應器及其污水處理工藝。本發明通過設置逆流式臭氧反應器結構,使反應器形成兩級不同氧化原理的反應區,并且控制不同反應區內的反應條件,使污水處理過程中既保證高濃度臭氧,又可以最大化去除有機污染物,提高臭氧利用率,提高臭氧氧化反應效率。

2.技術方案

為了解決上述問題,本發明所采用的技術方案如下:

本發明的一種逆流式臭氧氧化反應器,包括反應器本體,所述反應器本體下方設置有出水口,反應器本體上方設置有進水口,所述反應器本體頂部設置有尾氣處理裝置,并且所述反應器本體內部設置有曝氣區、第一多相反應區和第二多相反應區,曝氣區位于靠近反應器本體的出水口位置處,并且第一多相反應區位于曝氣區與第二多相反應區之間;其中,所述曝氣區內設置有曝氣裝置,第一多相反應區內設置有吸附填料,第二多相反應區內設置有催化填料。

優選地,所述第一多相反應區與第二多相反應區由隔板分隔開,所述第一多相反應區與曝氣區之間由隔板分隔開,所述隔板上均勻分布有孔洞,孔洞的直徑小于16mm。

優選地,所述吸附填料的體積占第一多相反應區體積的3-20%,所述催化填料的體積占第二多相反應區體積的3-20%。

優選地,所述吸附填料為吸附樹脂。

優選地,所述催化填料為金屬氧化物填料,所述金屬氧化物填料包括SiO2、TiO2、Al2O3ZrO2中的一種或多種。

優選地,所述第一多相反應區外部設置有第一回流出口和第一回流入口,第一回流出口通過第一回流管道與第一回流入口相連接,并且第一回流管道上設置有第一回流泵;所述第二多相反應區外部設置有第二回流出口和第二回流入口,第二回流出口通過第二回流管道與第二回流入口相連接,并且第二回流管道上設置有第二回流泵。

優選地,所述曝氣裝置位于自曝氣區底部600-1500mm高度處。

優選地,所述第一回流管道上設置有第一pH調節口,第二回流管道上設置有第二pH調節口。

本發明的一種逆流式臭氧氧化處理污水工藝,包括將污水從進水口自上而下進入反應器本體,同時將臭氧通過曝氣裝置自下而上進入反應器本體,使得污水在第二多相反應區中,在催化填料的催化作用下進行間接臭氧氧化反應,污水中的COD被羥基自由基氧化氧化;而后污水在第一多相反應區中,在吸附填料的吸附富集作用下進行直接臭氧氧化反應,污水中的剩余COD與臭氧反應被進一步去除,處理后的污水從出水口排出反應器本體。

本發明的一種逆流式臭氧氧化處理污水工藝,還包括控制第一多相反應區的pH2-5;控制第二多相反應區的pH8-10。

優選地,污水在第一多相反應區的停留時間為3-7min,第二多相反應區的停留時間為30-120min。

本發明的一種逆流式臭氧氧化處理污水工藝,還包括在第一多相反應區和第二多相反應區內對污水進行回流處理,回流處理過程中控制污水上升流速為1-3m/h。

3.有益效果

相比于現有技術,本發明的有益效果為:

(1)本發明的一種逆流式臭氧氧化反應器,設置逆流式臭氧反應器結構,使反應器形成兩級不同氧化原理的反應區,充分利用臭氧直接氧化和間接氧化能力,最大程度地去除污水中的有機污染物,提高臭氧利用率,提高臭氧氧化反應效率;

(2)本發明的一種逆流式臭氧氧化反應器,第一多相反應區和第二多相反應區均各自設有回流泵,控制上升流速在1-3m/h,不僅提高反應區內混合程度、臭氧與填料之間的接觸概率、反應效率,而且為兩反應區內不同pH調節帶來混合作用,并為反沖洗填料提供動力;

(3)本發明的一種逆流式臭氧氧化處理污水工藝,通過逆流式接觸氧化的方式,在第一多相反應區內,為含有相對低濃度COD的污水提供相對高濃度的臭氧,并且在第二多相反應區內,為含有相對高濃度COD的污水提供相對低濃度的臭氧,以提高臭氧利用率,降低剩余氣體中臭氧含量,提高反應器的氧化效果。

(發明人:姜筆存;賀雨舟;于偉華;屈晉云;談?wù)?/span>;司徒瑜霞;高澤楠;林加文;劉浩亮)
