公布日：2022.04.12
申請日：2021.12.13
分類號：C02F9/04(2006.01)I
摘要
本發明公開了光伏行業混酸廢水處理及資源化設備及其使用方法，包括安裝底板，其特征在于，所述安裝底板頂部的一側固定連接有過濾塔，所述安裝底板頂部靠近過濾塔的一側固定連接有沉淀池，所述安裝底板頂部的一側固定連接有第一處理池，所述安裝底板頂部第一處理池的一側固定連接有第二處理池。本發明通過清理機構的設置，可對過濾盤上的懸浮物及雜質進行清掃，避免過濾盤在長時間的使用發生堵塞，提高過濾效果，同時通過收集機構的設置，可對清掃的懸浮物及雜質進行集中收集存放，然后統一進行處理，不需要人工定期經常的進行更換過濾盤或者清理，省時省力，大大的降低了操作人員的工作強度。
權利要求書

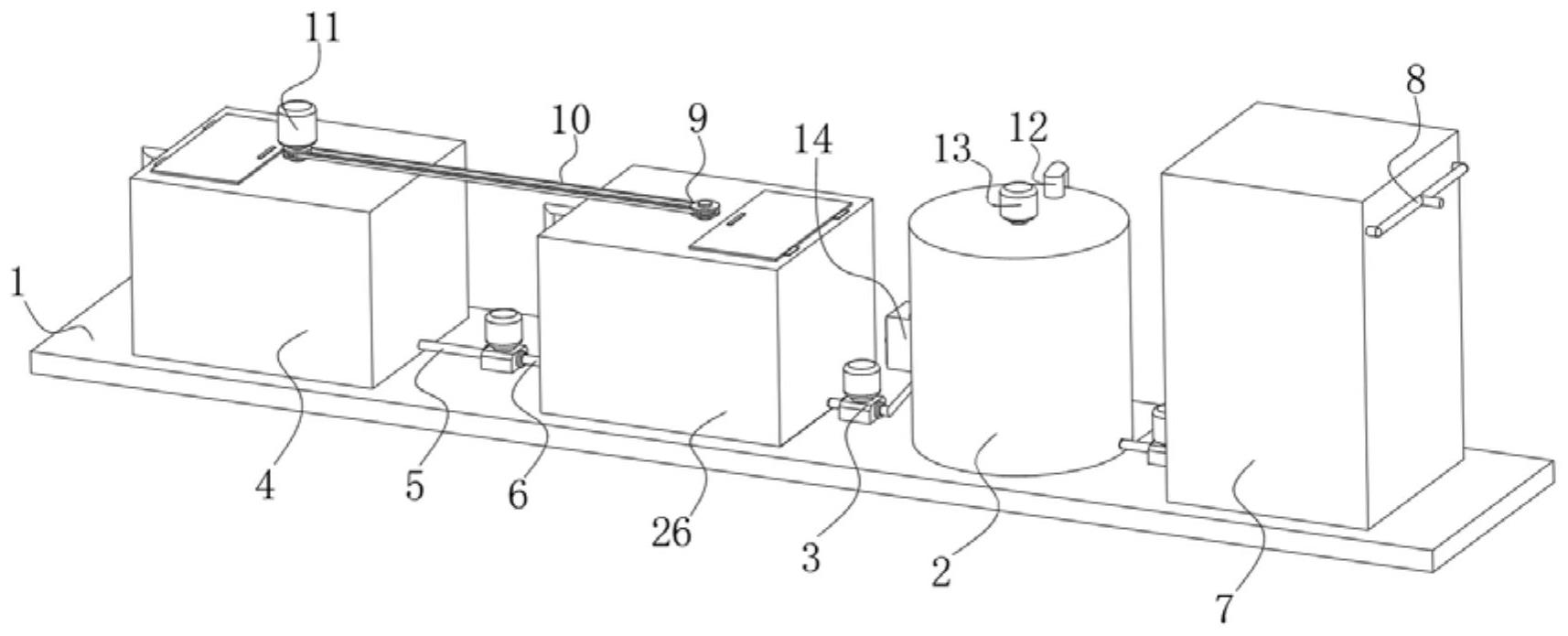

1.一種光伏行業混酸廢水處理及資源化設備，包括安裝底板(1)，其特征在于，所述安裝底板(1)頂部的一側固定連接有過濾塔(2)，所述安裝底板(1)頂部靠近過濾塔(2)的一側固定連接有沉淀池(7)，所述安裝底板(1)頂部的一側固定連接有第一處理池(4)，所述安裝底板(1)頂部第一處理池(4)的一側固定連接有第二處理池(26)，所述過濾塔(2)的內側壁固定連接有過濾盤(16)，所述過濾盤(16)頂部的一側開設有下料槽(15)，所述過濾塔(2)內部過濾盤(16)的上方連接有清理機構，所述過濾塔(2)內部下料槽(15)的下方設置有與清理機構相互配合的收集機構，所述第一處理池(4)與第二處理池(26)的內部連接有混合處理機構，所述安裝底板(1)的頂部連接有廢水傳輸機構。
2.根據權利要求1所述的光伏行業混酸廢水處理及資源化設備，其特征在于，所述清理機構包括第一轉動桿(19)，所述第一轉動桿(19)設置在過濾塔(2)的內頂部，且第一轉動桿(19)的一端延伸至過濾塔(2)的頂部，所述過濾塔(2)的頂部固定連接有第二電機(13)，且第二電機(13)的輸出端與第一轉動桿(19)的頂端相連接，所述過濾盤(16)上方第一轉動桿(19)的外側壁套設有第一套塊(20)，所述第一套塊(20)的外側壁固定連接有三組安裝板(18)，所述安裝板(18)的底部固定連接有清潔毛刷(17)。
3.根據權利要求1所述的光伏行業混酸廢水處理及資源化設備，其特征在于，所述收集機構包括收集倉(14)，所述收集倉(14)位于下料槽(15)的下方，且收集倉(14)延伸至過濾塔(2)的外部，所述收集倉(14)的底部設置有過濾板(22)，所述收集倉(14)位于過濾塔(2)外部一端的頂部滑動套設有擋板(21)，且擋板(21)延伸至收集倉(14)的內部。
4.根據權利要求1所述的光伏行業混酸廢水處理及資源化設備，其特征在于，所述混合處理機構包括第二轉動桿(25)，所述第二轉動桿(25)分別位于第一處理池(4)和第二處理池(26)的內頂部，且第二轉動桿(25)的一端延伸至第一處理池(4)和第二處理池(26)的頂部，所述第二轉動桿(25)位于第一處理池(4)和第二處理池(26)外部的外側壁套設有皮帶輪(9)，所述皮帶輪(9)的外側壁套設有皮帶(10)，所述第一處理池(4)的頂部固定連接有第一電機(11)，所述第一電機(11)的輸出端與一組第二轉動桿(25)的頂端相連接，所述第二轉動桿(25)位于第一處理池(4)和第二處理池(26)內部的外側壁上套設有第二套塊(24)，所述第二套塊(24)的外側壁上套設有攪拌葉(23)。
5.根據權利要求1所述的光伏行業混酸廢水處理及資源化設備，其特征在于，所述廢水傳輸機構包括水泵(3)，所述水泵(3)的輸出端設置有第二輸送管(6)，且水泵(3)的輸入端設置有第一輸送管(5)，所述水泵(3)的數量為三組，且位于安裝底板(1)頂部過濾塔(2)、第一處理池(4)、第二處理池(26)和沉淀池(7)之間，一組所述水泵(3)輸出端上的第二輸送管(6)與第二處理池(26)相連通，且水泵(3)輸入端上的第一輸送管(5)與第一處理池(4)相連通，另一組所述水泵(3)輸出端上的第二輸送管(6)與過濾塔(2)頂部的廢水進入管(12)相連通，且水泵(3)輸入端上的第一輸送管(5)與第二處理池(26)相連通，另一組所述水泵(3)輸出端上的第二輸送管(6)與沉淀池(7)相連通，且水泵(3)輸入端上的第一輸送管(5)與過濾塔(2)相連通。
6.根據權利要求1所述的光伏行業混酸廢水處理及資源化設備，其特征在于，所述沉淀池(7)內部的一側固定連接有排出管(8)，且排出管(8)延伸至沉淀池(7)的外部。
7.根據權利要求3所述的光伏行業混酸廢水處理及資源化設備，其特征在于，所述收集倉(14)外側的一端鉸接有倉門，且倉門上固定連接有拉環。
8.根據權利要求3所述的光伏行業混酸廢水處理及資源化設備，其特征在于，所述擋板(21)的頂部固定連接有把手，且把手的外側套設有膠棉把套。
9.根據權利要求1所述的光伏行業混酸廢水處理及資源化設備，其特征在于，所述過濾塔(2)的頂部固定連接有廢水進入管(12)，且廢水進入管(12)與過濾塔(2)相連通。
10.如權利要求1-9任一項所述的一種光伏行業混酸廢水處理及資源化設備的使用方法，其特征在于，包括如下步驟：步驟一，通過將廢水倒入第一處理池(4)內，然后通過往第一處理池(4)內倒入鈣乳液，使得廢水與鈣乳液進行混合；步驟二，隨后通過啟動第一處理池(4)和第二處理池(26)之間的水泵(3)，將廢水輸送到第二處理池(26)內，然后通過往第二處理池(26)內倒入碳酸鈣，使得廢水與碳酸鈣進行混合，通過啟動第一電機(11)，帶動一組第二轉動桿(25)轉動，當皮帶輪(9)和皮帶(10)相互配合，可同步帶動第一處理池(4)和第二處理池(26)內的兩組第二轉動桿(25)轉動，進而使得第二套塊(24)上的攪拌葉(23)轉動，對第一處理池(4)和第二處理池(26)內的廢水進行攪拌，使得鈣乳液與碳酸鈣能夠與廢水混合的更快，提高除氟效率與處理效果；步驟三，通過水泵(3)將第二處理池(26)內的廢水抽取到廢水進入管(12)處排出，然后通過過濾盤(16)對廢水中的懸浮物及雜質進行過濾處理，然后廢水集中到過濾塔(2)的底部，同時通過啟動第二電機(13)帶動第一轉動桿(19)轉動，使得安裝板(18)上的清潔毛刷(17)在過濾盤(16)上轉動對懸浮物及雜質進行清掃，避免過濾盤(16)在長時間的使用發生堵塞，提高過濾效果，同時通過下料槽(15)落入到收集倉(14)內進行集中存放；步驟四，通過啟動沉淀池(7)旁邊的水泵(3)可將過濾塔(2)底部的廢水輸送至沉淀池(7)內進行沉淀處理，然后通過排出管(8)進行排放。
發明內容
本發明提供光伏行業混酸廢水處理及資源化設備及其使用方法，解決了現有的設備通過過濾盤在對懸浮物以及雜質進行長時間的過濾時，可能會對過濾盤上的過濾孔造成堵塞，進而影響過濾效果，同時需要人工定期經常的進行更換過濾盤或者清理，費時費力，大大的增加了操作人員的工作強度，同時現有的設備在加入鈣乳液與碳酸鈣與廢水混合時，混合除氟效率較低，導致實用性較差的問題。
為解決上述技術問題，本發明是通過以下技術方案實現的：
本發明為一種光伏行業混酸廢水處理及資源化設備，包括安裝底板，其特征在于，所述安裝底板頂部的一側固定連接有過濾塔，所述安裝底板頂部靠近過濾塔的一側固定連接有沉淀池，所述安裝底板頂部的一側固定連接有第一處理池，所述安裝底板頂部第一處理池的一側固定連接有第二處理池，所述過濾塔的內側壁固定連接有過濾盤，所述過濾盤頂部的一側開設有下料槽，所述過濾塔內部過濾盤的上方連接有清理機構，所述過濾塔內部下料槽的下方設置有與清理機構相互配合的收集機構，所述第一處理池與第二處理池的內部連接有混合處理機構，所述安裝底板的頂部連接有廢水傳輸機構。
進一步地，所述清理機構包括第一轉動桿，所述第一轉動桿設置在過濾塔的內頂部，且第一轉動桿的一端延伸至過濾塔的頂部，所述過濾塔的頂部固定連接有第二電機，且第二電機的輸出端與第一轉動桿的頂端相連接，所述過濾盤上方第一轉動桿的外側壁套設有第一套塊，所述第一套塊的外側壁固定連接有三組安裝板，所述安裝板的底部固定連接有清潔毛刷。
進一步地，所述收集機構包括收集倉，所述收集倉位于下料槽的下方，且收集倉延伸至過濾塔的外部，所述收集倉的底部設置有過濾板，所述收集倉位于過濾塔外部一端的頂部滑動套設有擋板，且擋板延伸至收集倉的內部。
進一步地，所述混合處理機構包括第二轉動桿，所述第二轉動桿分別位于第一處理池和第二處理池的內頂部，且第二轉動桿的一端延伸至第一處理池和第二處理池的頂部，所述第二轉動桿位于第一處理池和第二處理池外部的外側壁套設有皮帶輪，所述皮帶輪的外側壁套設有皮帶，所述第一處理池的頂部固定連接有第一電機，所述第一電機的輸出端與一組第二轉動桿的頂端相連接，所述第二轉動桿位于第一處理池和第二處理池內部的外側壁上套設有第二套塊，所述第二套塊的外側壁上套設有攪拌葉。
進一步地，所述廢水傳輸機構包括水泵，所述水泵的輸出端設置有第二輸送管，且水泵的輸入端設置有第一輸送管，所述水泵的數量為三組，且位于安裝底板頂部過濾塔、第一處理池、第二處理池和沉淀池之間，一組所述水泵輸出端上的第二輸送管與第二處理池相連通，且水泵輸入端上的第一輸送管與第一處理池相連通，另一組所述水泵輸出端上的第二輸送管與過濾塔頂部的廢水進入管相連通，且水泵輸入端上的第一輸送管與第二處理池相連通，另一組所述水泵輸出端上的第二輸送管與沉淀池相連通，且水泵輸入端上的第一輸送管與過濾塔相連通。
進一步地，所述沉淀池內部的一側固定連接有排出管，且排出管延伸至沉淀池的外部。
進一步地，所述收集倉外側的一端鉸接有倉門，且倉門上固定連接有拉環。
進一步地，所述擋板的頂部固定連接有把手，且把手的外側套設有膠棉把套。
進一步地，所述過濾塔的頂部固定連接有廢水進入管，且廢水進入管與過濾塔相連通。
一種光伏行業混酸廢水處理及資源化設備的使用方法，其特征在于，包括如下步驟：
步驟一，通過將廢水倒入第一處理池內，然后通過往第一處理池內倒入鈣乳液，使得廢水與鈣乳液進行混合；
步驟二，隨后通過啟動第一處理池和第二處理池之間的水泵，將廢水輸送到第二處理池內，然后通過往第二處理池內倒入碳酸鈣，使得廢水與碳酸鈣進行混合，通過啟動第一電機，帶動一組第二轉動桿轉動，當皮帶輪和皮帶相互配合，可同步帶動第一處理池和第二處理池內的兩組第二轉動桿轉動，進而使得第二套塊上的攪拌葉轉動，對第一處理池和第二處理池內的廢水進行攪拌，使得鈣乳液與碳酸鈣能夠與廢水混合的更快，提高除氟效率與處理效果；
步驟三，通過水泵將第二處理池內的廢水抽取到廢水進入管處排出，然后通過過濾盤對廢水中的懸浮物及雜質進行過濾處理，然后廢水集中到過濾塔的底部，同時通過啟動第二電機帶動第一轉動桿轉動，使得安裝板上的清潔毛刷在過濾盤上轉動對懸浮物及雜質進行清掃，避免過濾盤在長時間的使用發生堵塞，提高過濾效果，同時通過下料槽落入到收集倉內進行集中存放；
步驟四，通過啟動沉淀池旁邊的水泵可將過濾塔底部的廢水輸送至沉淀池內進行沉淀處理，然后通過排出管進行排放；
本發明具有以下有益效果：
1、通過清理機構的設置，可對過濾盤上的懸浮物及雜質進行清掃，避免過濾盤在長時間的使用發生堵塞，提高過濾效果，同時通過收集機構的設置，可對清掃的懸浮物及雜質進行集中收集存放，然后統一進行處理，不需要人工定期經常的進行更換過濾盤或者清理，省時省力，大大的降低了操作人員的工作強度。
2、通過混合處理機構的設置，使得第二套塊上的攪拌葉轉動，對第一處理池和第二處理池內的廢水進行攪拌，使得鈣乳液與碳酸鈣能夠與廢水混合的更快，提高除氟效率與處理效果，進一步提高該裝置的實用性。
（發明人：邱童）
