公布日：2022.04.15
申請日：2022.01.14
分類號：C02F1/16(2006.01)I;C02F1/04(2006.01)I;F23J15/06(2006.01)I;C02F101/10(2006.01)N;C02F103/16(2006.01)N
摘要

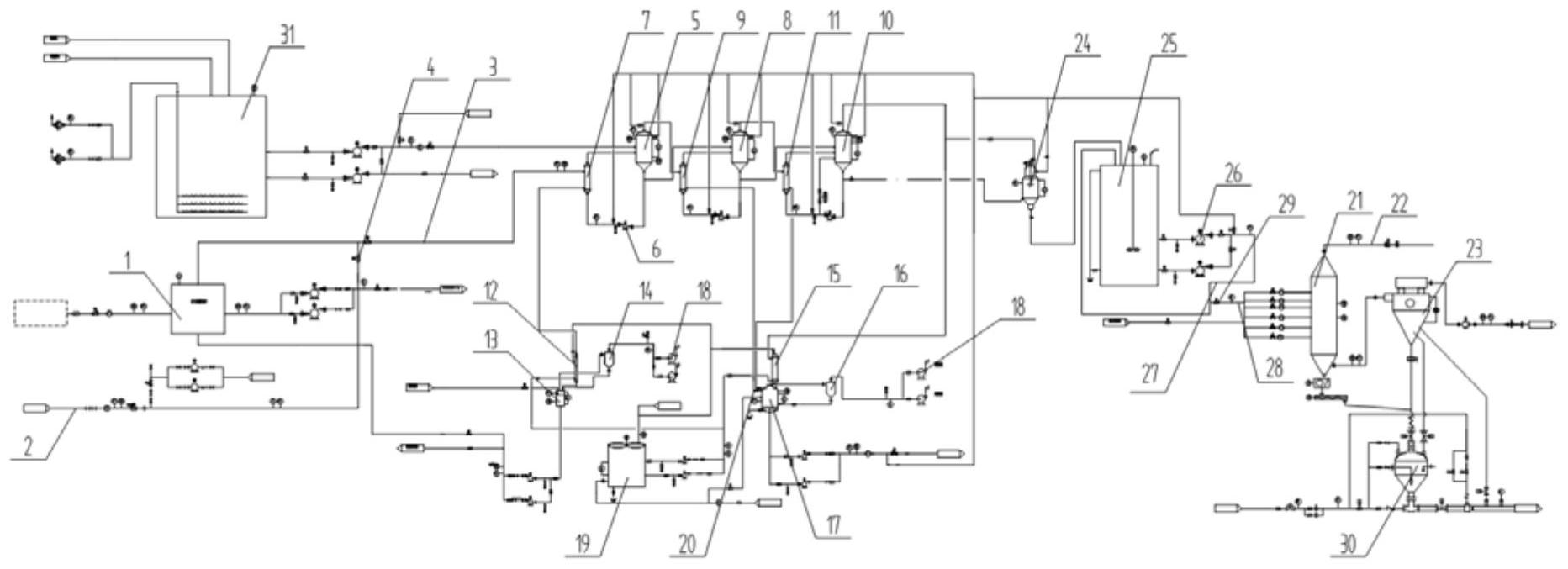

本發明涉及高鹽廢水處理領域，公開了一種利用廢熱的蒸發濃縮高鹽廢水系統及其使用方法，該系統包括蒸發單元和用于與蒸發單元換熱的換熱單元，換熱單元包括前端換熱器和備用蒸汽管道，前端換熱器型式為煙道換熱器或者管式換熱器，前端換熱器與蒸發單元之間連通有換熱管道，備用蒸汽系統與換熱管道連通，且換熱管道與備用蒸汽管道上均設置有閥門。本技術方案以煙氣換熱器或者水-水換熱的管式換熱器任選其一作為主熱源，采用電廠高溫蒸汽作為備用熱源，與主要熱源進行配合使用，設立可切換組合的雙熱源系統。根據現場的實際情況，若現場不具備煙氣換熱的條件，則選用管式換熱器換熱，熱源選擇靈活，能夠保證系統對高鹽廢水的有效處理。
權利要求書
1.一種利用廢熱的蒸發濃縮高鹽廢水系統，其特征在于：包括蒸發單元和用于與蒸發單元換熱的換熱單元，所述換熱單元包括前端換熱器和備用蒸汽管道，前端換熱器為煙道換熱器或者管式換熱器，前端換熱器與蒸發單元之間連通有換熱管道，備用蒸汽管道與換熱管道連通，且換熱管道與備用蒸汽管道上均設置有閥門。
2.根據權利要求1所述的一種利用廢熱的蒸發濃縮高鹽廢水系統，其特征在于：所述蒸發單元包括至少一組蒸發組件，蒸發組件包括管道連接成環的分離器、循環泵和換熱器，循環泵設置在分離器與換熱器之間，換熱器與換熱單元連通。
3.根據權利要求2所述的一種利用廢熱的蒸發濃縮高鹽廢水系統，其特征在于：所述蒸發單元包括管道連接的三組蒸發組件，包括沿高鹽廢水流動方向依次設置的一級蒸發組件、二級蒸發組件和三級蒸發組件；上一級分離器的蒸汽出口與下一級換熱器管道連接，上一級分離器的濃縮液出口與下一級分離器的廢水入口管道連接。
4.根據權利要求3所述的一種利用廢熱的蒸發濃縮高鹽廢水系統，其特征在于：所述一級蒸發組件的換熱器連通有首端冷凝單元，二級蒸發組件的換熱器與三級蒸發組件的換熱器連通有尾端冷凝單元。
5.根據權利要求4所述的一種利用廢熱的蒸發濃縮高鹽廢水系統，其特征在于：所述首端冷凝單元包括首端冷凝器、首端氣液分離器、首端冷凝罐；尾端冷凝單元包括尾端冷凝器、尾端氣液分離器、尾端冷凝罐；所述首端氣液分離器與尾端氣液分離器均連接有真空泵。
6.根據權利要求5所述的一種利用廢熱的蒸發濃縮高鹽廢水系統，其特征在于：所述尾端冷凝罐與二級蒸發組件的換熱器、三級蒸發組件的換熱器的連通管道上均設置有手動閥。
7.根據權利要求6所述的一種利用廢熱的蒸發濃縮高鹽廢水系統，其特征在于：所述三級蒸發組件的分離器連接有高溫?zé)煔飧稍飭卧�，高溫�(zé)煔飧稍飭卧ǜ稍锼⒏邷責煔夤艿篮凸苁匠龎m器，干燥塔內設置有霧化組件，高溫?zé)煔夤艿琅c干燥塔連通；干燥塔與三級蒸發組件的分離器之間設置有增稠器和濃液箱。
8.根據權利要求7所述的一種利用廢熱的蒸發濃縮高鹽廢水系統，其特征在于：所述濃液箱連通有濃液輸送回路，濃液輸送回路與干燥塔之間連通有濃液輸送管道，濃液輸送回路的管徑大于濃液輸送管道的管徑，濃液輸送回路上設置有輸送泵。
9.一種利用廢熱的蒸發濃縮高鹽廢水系統的使用方法，其特征在于，包括如下步驟：步驟I、均質：將暫存在廢水緩沖池內的高鹽廢水?dāng)嚢杈|(zhì)；步驟II、多效蒸發濃縮：將攪拌后的高鹽廢水泵入蒸發單元內進行多級濃縮，蒸發單元連接有換熱單元，換熱單元包括前端換熱器和備用蒸汽管道，前端換熱器為煙道換熱器或者管式換熱器；步驟III、霧化干燥：濃縮后的廢水經增稠器破壞真空度后，輸送到干燥塔內經霧化成霧滴，霧滴與高溫?zé)煔庠诟稍锼䞍?nèi)混合，進行干燥；步驟IV、除塵：干燥后的灰渣經除塵后收集，除塵后的煙氣進入煙氣系統。
10.根據權利要求9所述的一種利用廢熱的蒸發濃縮高鹽廢水系統的使用方法，其特征在于：步驟III中，干燥塔的煙氣進口溫度為300-400℃，煙氣出口溫度為100-150℃。
發明內容
本發明意在提供一種利用廢熱的蒸發濃縮高鹽廢水系統及其使用方法，以解決現有技術中的在對高鹽廢水處理時，換熱部分僅采用低溫?zé)煔庾鳛闊嵩�，�?dāng)處理系統不具備低溫?zé)煔馐褂脳l件時，無法實現蒸發濃縮的問題。
為達到上述目的，本發明采用如下技術方案：一種利用廢熱的蒸發濃縮高鹽廢水系統，包括蒸發單元和用于與蒸發單元換熱的換熱單元，換熱單元包括前端換熱器和備用蒸汽管道，前端換熱器為煙道換熱器或者管式換熱器，前端換熱器與蒸發單元之間連通有換熱管道，備用蒸汽管道與換熱管道連通，且換熱管道與備用蒸汽管道上均設置有閥門。
本方案的原理及優點是：實際應用時，在高鹽廢水的處理系統中，通過蒸發單元實現對高鹽廢水的濃縮處理，換熱單元為蒸發單元提供初始熱源。本技術方案中，不同于現有技術的以單一的低溫?zé)煔庾鳛闊嵩�，而是以煙氣換熱器和水-水換熱的管式換熱器(并聯設置)任選其一作為主要熱源，采用電廠高溫蒸汽作為備用熱源，與主要熱源進行配合使用，設立可切換組合的雙熱源系統。根據現場的實際情況，若現場不具備煙氣換熱的條件，則采用管式換熱器作為主熱源。本技術方案熱源切換靈活，在系統不具備低溫?zé)煔馐褂脳l件時，使用管式換熱器，為廢水的多效蒸發系統提供熱源，從而實現對高鹽廢水的連續熱交換，保證系統連續、穩定運行，同時保證系統對高鹽廢水的處理效率。
優選的，作為一種改進，蒸發單元包括至少一組蒸發組件，蒸發組件包括管道連接成環的分離器、循環泵和換熱器，循環泵設置在分離器與換熱器之間，換熱器與換熱單元連通。
本技術方案中，高鹽廢水在蒸發單元內實現蒸發濃縮，高鹽廢水首先被泵入分離器內，并由循環泵泵至換熱器內通過與前端換熱單元產生的蒸汽實現熱交換，熱交換后的廢水送至分離器內蒸發出水蒸氣，實現濃縮。
優選的，作為一種改進，蒸發單元包括管道連接的三組蒸發組件，包括沿高鹽廢水流動方向依次設置的一級蒸發組件、二級蒸發組件和三級蒸發組件；上一級分離器的蒸汽出口與下一級換熱器管道連接，上一級分離器的濃縮液出口與下一級分離器的廢水入口管道連接。
本技術方案中，通過將蒸發單元設置成三級蒸發組件依次連通的形式，便于充分利用進入蒸發單元的熱量，實現高鹽廢水的逐級換熱，提高能源利用率，且整個蒸發過程無外部熱量輸入，降低了系統能耗。
優選的，作為一種改進，一級蒸發組件的換熱器連通有首端冷凝單元，二級蒸發組件的換熱器與三級蒸發組件的換熱器連通有尾端冷凝單元。
本技術方案中，被一級蒸發組件蒸發出來的蒸汽通過首端冷凝單元進行冷卻，被三級蒸發組件蒸發出來的水蒸氣通過尾端冷凝單元進行冷卻，經過二級、三級蒸發器換熱后的冷卻水也儲存在尾端冷凝單元內。冷凝后的除鹽水可實現回收利用，實現了水資源的循環使用。
優選的，作為一種改進，首端冷凝單元包括首端冷凝器、首端氣液分離器、首端冷凝罐；尾端冷凝單元包括尾端冷凝器、尾端氣液分離器、尾端冷凝罐；首端氣液分離器與尾端氣液分離器均連接有真空泵。
本技術方案中，經蒸發單元多效蒸發出來的水蒸氣在冷凝器內被冷凝后，經氣液分離器分離后，液體部分進入冷凝罐內暫存?zhèn)溆�，氣體部分被真空泵泵出，實現了氣液分離，便于后期資源化處理及利用。
優選的，作為一種改進，尾端冷凝罐與二級蒸發組件的換熱器、三級蒸發組件的換熱器的連通管道上均設置有手動閥。
本技術方案中，通過設置手動閥，根據系統(分離器、冷凝罐)壓力計、溫度計及液位計的顯示結果，當觀察到系統異常時，能夠通過調節手動閥的閥門開度快速調節真空度，在完成廢水換熱蒸發濃縮的同時維持系統穩定運行，避免系統因外界環境波動影響廢水處理結果。
優選的，作為一種改進，三級蒸發組件的分離器連接有高溫?zé)煔飧稍飭卧邷責煔飧稍飭卧ǜ稍锼�、高溫�(zé)煔夤艿篮凸苁匠龎m器，干燥塔內設置有霧化組件，高溫?zé)煔夤艿琅c干燥塔連通；干燥塔與三級蒸發組件的分離器之間設置有增稠器和濃液箱。
本技術方案中，經過蒸發單元蒸發濃縮后的廢水會進入到增稠器內破壞掉真空度，而后在濃液箱內攪拌均質后，進入到干燥塔內并通過介質霧化噴槍或機械旋轉霧化盤霧化成霧滴，利用高溫?zé)煔鈱?shí)現干燥，實現了高溫?zé)煔鉄崃康幕厥帐褂谩?/span>
優選的，作為一種改進，濃液箱連通有濃液輸送回路，濃液輸送回路與干燥塔之間連通有濃液輸送管道，濃液輸送回路的管徑大于濃液輸送管道的管徑，且濃液輸送回路上設置有輸送泵。
本技術方案中，在對高鹽廢水進行蒸發濃縮后，濃縮后的廢水因固含量升高，在濃縮廢水輸送的過程中，需防止系統板結、堵塞，傳統的處理方式是對廢水進行軟化處理，而本方案省去了廢水軟化處理步驟，在濃液箱上連通濃液輸送回路，通過大流量、高揚程的輸送泵將廢水在濃液輸送回路中進行高流速循環，對管道進行沖刷，避免管路堵塞。在濃液輸送回路與干燥塔之間連接濃液輸送管道，并將其管徑設置為小于濃液輸送回路的管徑，通過小口徑管道排出需要的輸送量即可。
優選的，作為一種改進，一種利用廢熱的蒸發濃縮高鹽廢水系統的使用方法，包括如下步驟：
步驟I、均質：將暫存在廢水緩沖池內的高鹽廢水?dāng)嚢杈|(zhì)；
步驟II、多效蒸發濃縮：將攪拌后的高鹽廢水泵入蒸發單元內進行多級濃縮，蒸發單元連接有換熱組件，換熱組件單元，換熱單元包括前端換熱器和備用蒸汽管道，前端換熱器為煙道換熱器或者管式換熱器；
步驟III、霧化干燥：濃縮后的廢水經增稠器破壞真空度后，輸送到干燥塔內經霧化成霧滴，霧滴與高溫?zé)煔庠诟稍锼䞍?nèi)混合，進行干燥；
步驟IV、除塵：干燥后的灰渣經除塵后收集，除塵后的煙氣進入煙氣系統。
本技術方案中，在對高鹽廢水進行處理時，相較于傳統的高鹽廢水處理存在如下的技術優勢：
1、本技術方案在對高鹽廢水進行處理前，首先進行均質操作，能夠保證高鹽廢水體系濃度均一，一方面能夠避免局部濃度過高而出現堵塞，另一方面還能夠保證后期系統運行穩定。
2、本技術方案不同于現有技術的以單一的低溫?zé)煔庾鳛闊嵩�，而是以煙氣換熱器和水-水換熱的管式換熱器任選其一作為主要熱源，采用電廠高溫蒸汽作為備用熱源，與主要熱源進行配合使用，設立可切換組合的雙熱源系統。根據現場的實際情況，若現場不具備煙氣換熱的條件，則采用管式換熱器作為主熱源。本技術方案熱源切換靈活，在系統不具備低溫?zé)煔馐褂脳l件時，使用管式換熱器，為廢水的多效蒸發系統提供熱源，從而實現對高鹽廢水的連續熱交換，保證系統連續、穩定運行，同時保證系統對高鹽廢水的處理效率。
3、本技術方案采用多效蒸發濃縮的形式，便于充分利用進入蒸發單元的熱量，實現高鹽廢水的逐級換熱，提高能源利用率，且整個蒸發過程無外部熱量輸入，降低了系統能耗。
4、本技術方案中，多效蒸發過程中產生的蒸汽會被冷凝，而后液體部分進入冷凝罐內暫存?zhèn)溆�，氣體部分被真空泵泵出，實現了氣液分離及除鹽水的循環利用。
5、本技術方案中，利用高溫?zé)煔鈱φ舭l(fā)濃縮后的廢水進行干燥，實現了高溫?zé)煔獾睦�，�?jīng)干燥后的灰渣經除塵處理后統一處理。本方案實現了廢水零排放處理，且該處理方法具有能耗低、資源循環利用率高、連續性好的有點，非常適合于工業化推廣應用。
優選的，作為一種改進，步驟III中，干燥塔的煙氣進口溫度為300-400℃，煙氣出口溫度為100-150℃。
本技術方案中，干燥塔以高溫?zé)煔庾鳛楦稍餆嵩�，高溫�(zé)煔膺M(jìn)入干燥塔是的溫度一般高達300-400℃，經過干燥換熱后，煙氣出口的溫度降至100-150℃左右，實現了高溫?zé)煔鉄嵩吹母咝Ю谩?/span>
（發明人：彭崗;尹憲國;王旭東;任勇;楊運平）
