公布日：2022.09.23

申請日：2022.08.05

分類號：C02F3/30(2006.01)I;C02F101/38(2006.01)N;C02F101/16(2006.01)N

摘要

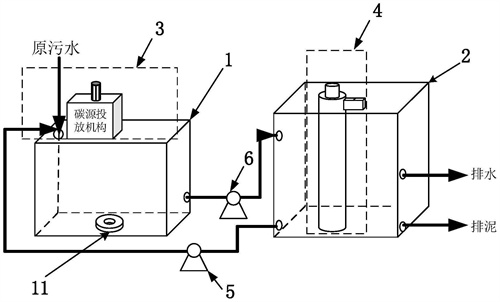

本發明公開了一種脫氮除磷系統，包括：厭/缺氧兩用池，反應池、碳源投放機構以及除磷粉劑投放機構；厭/缺氧兩用池內設有液下曝氣攪拌兩用機，反應池內設有加氧機構，且反應池中包含有含磷污泥；系統工作流程包括：向厭/缺氧兩用池注入原污水，同時一并注入從反應池回流的部分含磷污泥；將兩用池作為厭氧池使用，以在厭氧池內進行厭氧釋磷反應；利用碳源投放機構向兩用池內投放碳源；開啟液下曝氣攪拌兩用機，以將兩用池作為缺氧池使用實現除氮；將除氮完成的污水從兩用池抽入反應池中；開啟加氧機構向反應池加氧，以使水中微生物充分分解水中的有機物；關閉加氧機構，將除磷粉劑通過除磷粉劑投放機構投入反應池中實現除磷。

權利要求書

1.一種脫氮除磷系統，其特征在于，包括：厭/缺氧兩用池，反應池、碳源投放機構以及除磷粉劑投放機構；其中，所述厭/缺氧兩用池內設有液下曝氣攪拌兩用機，所述反應池內設有加氧機構，且所述反應池中包含有含磷污泥；所述脫氮除磷系統的工作流程包括：向所述厭/缺氧兩用池注入原污水，同時一并注入從所述反應池回流的部分含磷污泥；將所述厭/缺氧兩用池作為厭氧池使用，以在所述厭氧池內進行厭氧釋磷反應；利用所述碳源投放機構向所述厭/缺氧兩用池內投放碳源；開啟所述液下曝氣攪拌兩用機，以將所述厭/缺氧兩用池作為缺氧池使用實現除氮；將除氮完成的污水從所述厭/缺氧兩用池抽入所述反應池中；開啟所述加氧機構向反應池加氧，以使水中微生物充分分解水中的有機物；關閉所述加氧機構，將除磷粉劑通過所述除磷粉劑投放機構投入所述反應池中實現除磷。

2.根據權利要求1的脫氮除磷系統，其特征在于，所述碳源投放機構，包括：碳源投放盒和碳源儲備箱；所述碳源投放盒內部沿一水平面插設有位置相鄰、轉向相逆的兩個轉軸，每個所述轉軸均套設一翻轉板以帶動該翻轉板向下翻轉；兩個所述翻轉板靠近各自所在轉軸的一端貼合，遠離各自所在轉軸的一端位置相對；所述水平面內還設有隔離板，以配合未翻轉的兩個所述翻轉板將所述碳源投放盒的內部空間進行上下隔離；所述內部空間的上半部設有一水平的活動板；所述碳源投放盒自頂部向下垂直插入一螺紋桿；所述螺紋桿貫穿所述活動板并向所述水平面延伸，底端被一定位條固定，所述定位條與所述碳源投放盒的盒壁固定連接；所述上半部還設有平行于所述螺紋桿的定向桿；所述螺紋桿轉動時帶動所述活動板沿所述定向桿上下移動；所述碳源投放盒設有進口和出口，所述進口位于所述隔離板之上，所述出口位于所述碳源投放盒的盒底，且對準所述厭/缺氧兩用池；所述碳源儲備箱內設有水泵，通過所述水泵將所述碳源儲備箱內的碳源通過管道以及所述進口輸送到所述碳源投放盒內；碳源從所述進口進入所述內部空間的上半部，通過調整所述活動板和所述水平面之間的空間大小控制對碳源的投放量，投放量確定后向下翻轉兩個所述翻轉板，碳源通過所述出口進入所述厭/缺氧兩用池。

3.根據權利要求2的脫氮除磷系統，其特征在于，所述碳源投放機構，還包括：第一電機和第二電機；所述第一電機用于通過齒輪嚙合機構帶動兩個所述轉軸彼此逆向轉動；所述第二電機用于帶動所述螺紋桿轉動。

4.根據權利要求1的脫氮除磷系統，其特征在于，所述除磷粉劑投放機構，包括：組合式外筒、內筒、電機以及抽水泵；所述組合式外筒上端設有開口；圍繞所述內筒設有滑道，所述滑道上設有凹凸結構以使部分除磷粉劑滯留；將除磷粉劑通過所述除磷粉劑投放機構投入反應池中的過程，包括：關閉所述組合式外筒，并使用所述抽水泵抽干所述組合式外筒內的水；使除磷粉劑從所述開口進入所述組合式外筒；所述滑道承接并滑送從所述開口進入的除磷粉劑，實現除磷粉劑在所述滑道的上下分散排布；打開所述組合式外筒的同時開啟所述電機帶動所述內筒旋轉，使分散于所述滑道上的除磷粉劑進入水中。

5.根據權利要求4的脫氮除磷系統，其特征在于，所述內筒上設有分散排布的開孔；所述除磷粉劑投放機構，還包括：鼓風機；所述鼓風機，用于在打開所述組合式外筒的同時向所述內筒中鼓風，以利用透過所述開孔的風吹動滯留在所述凹凸結構處的除磷粉劑；所述鼓風機還用于作為所述加氧機構使用。

6.根據權利要求4的脫氮除磷系統，其特征在于，所述除磷粉劑投放機構，還包括：履帶；所述履帶伸入所述開口，除磷粉劑通過所述履帶進入所述組合式外筒。

7.根據權利要求4的脫氮除磷系統，其特征在于，所述抽水泵從所述組合式外筒內抽取的水注入所述厭/缺氧兩用池。

8.根據權利要求4的脫氮除磷系統，其特征在于，所述組合式外筒，包括：第一鏤空子筒和第二鏤空子筒；所述第一鏤子空筒包括多個鏤空圖案；所述第二鏤空子筒包括沿筒周分散排布的多個柱面子片；所述第一鏤空子筒套設于所述第二鏤空子筒外，并與所述第二鏤空子筒內外貼合；旋轉所述第一鏤空子筒或所述第二鏤空子筒至第一角度，所述鏤空圖案與所述柱面子片錯開，所述組合式外筒打開；旋轉所述第一鏤空子筒或所述第二鏤空子筒至第二角度，所述鏤空圖案與所述柱面子片貼合，所述組合式外筒關閉。

9.根據權利要求1的脫氮除磷系統，其特征在于，所述除磷粉劑的有效成分包括：硫酸亞鐵、硫酸鋁、聚合硫酸鐵、硅藻土以及硅酸鈉。

10.根據權利要求1的脫氮除磷系統，其特征在于，所述碳源的有效成分包括：粗甘油、廢糖蜜、乙酸鈉以及活性肽。

發明內容

為了解決現有技術中所存在的上述問題，本發明提供了一種脫氮除磷系統。

本發明要解決的技術問題通過以下技術方案實現：

一種脫氮除磷系統，包括：厭/缺氧兩用池，反應池、碳源投放機構以及除磷粉劑投放機構；其中，所述厭/缺氧兩用池內設有液下曝氣攪拌兩用機，所述反應池內設有加氧機構，且所述反應池中包含有含磷污泥；

所述脫氮除磷系統的工作流程包括：

向所述厭/缺氧兩用池注入原污水，同時一并注入從所述反應池回流的部分含磷污泥；

將所述厭/缺氧兩用池作為厭氧池使用，以在所述厭氧池內進行厭氧釋磷反應；

利用所述碳源投放機構向所述厭/缺氧兩用池內投放碳源；

開啟所述液下曝氣攪拌兩用機，以將所述厭/缺氧兩用池作為缺氧池使用實現除氮；

將除氮完成的污水從所述厭/缺氧兩用池抽入所述反應池中；

開啟所述加氧機構向反應池加氧，以使水中微生物充分分解水中的有機物；

關閉所述加氧機構，將除磷粉劑通過所述除磷粉劑投放機構投入所述反應池中實現除磷。

可選地，所述碳源投放機構，包括：碳源投放盒和碳源儲備箱；

所述碳源投放盒內部沿一水平面插設有位置相鄰、轉向相逆的兩個轉軸，每個所述轉軸均套設一翻轉板以帶動該翻轉板向下翻轉；兩個所述翻轉板靠近各自所在轉軸的一端貼合，遠離各自所在轉軸的一端位置相對；

所述水平面內還設有隔離板，以配合未翻轉的兩個所述翻轉板將所述碳源投放盒的內部空間進行上下隔離；

所述內部空間的上半部設有一水平的活動板；所述碳源投放盒自頂部向下垂直插入一螺紋桿；所述螺紋桿貫穿所述活動板并向水平面延伸，底端被一定位條固定，所述定位條與所述碳源投放盒的盒壁固定連接；所述上半部還設有平行于所述螺紋桿的定向桿；所述螺紋桿轉動時帶動所述活動板沿所述定向桿上下移動；

所述碳源投放盒設有進口和出口，所述進口位于所述隔離板之上，所述出口位于所述碳源投放盒的盒底，且對準所述厭/缺氧兩用池；

所述碳源儲備箱內設有水泵，通過所述水泵將所述碳源儲備箱內的碳源通過管道以及所述進口輸送到所述碳源投放盒內；碳源從所述進口進入所述內部空間的上半部，通過調整所述活動板和所述水平面之間的空間大小控制對碳源的投放量，投放量確定后向下翻轉兩個所述翻轉板，碳源通過所述出口進入所述厭/缺氧兩用池。

可選地，所述碳源投放機構，還包括：第一電機和第二電機；

所述第一電機用于通過齒輪嚙合機構帶動兩個所述轉軸彼此逆向轉動；

所述第二電機用于帶動所述螺紋桿轉動。

可選地，所述除磷粉劑投放機構，包括：組合式外筒、內筒、電機以及抽水泵；

所述組合式外筒上端設有開口；

圍繞所述內筒設有滑道，所述滑道上設有凹凸結構以使部分除磷粉劑滯留；

將除磷粉劑通過所述除磷粉劑投放機構投入反應池中實現除磷的過程，包括：

關閉所述組合式外筒，并使用所述抽水泵抽干所述組合式外筒內的水；

使除磷粉劑從所述開口進入所述組合式外筒；

所述滑道承接并滑送從所述開口進入的除磷粉劑，實現除磷粉劑在所述滑道的上下分散排布；

打開所述組合式外筒同時開啟所述電機帶動所述內筒旋轉，使分散于所述滑道上的除磷粉劑進入水中。

可選地，所述內筒上設有分散排布的開孔；

所述除磷粉劑投放機構，還包括：鼓風機；

所述鼓風機，用于在打開所述組合式外筒同時向所述內筒中鼓風，以利用透過所述開孔的風吹動滯留在所述凹凸結構處的除磷粉劑；

所述鼓風機還用于作為所述加氧機構使用。

可選地，所述除磷粉劑投放機構，還包括：履帶；

所述履帶伸入所述開口，除磷粉劑通過所述履帶進入所述組合式外筒。

可選地，所述抽水泵從所述組合式外筒內抽取的水注入所述厭/缺氧兩用池。

可選地，所述組合式外筒，包括：第一鏤空子筒和第二鏤空子筒；

所述第一鏤子空筒包括多個鏤空圖案；

所述第二鏤空子筒包括沿筒周分散排布的多個柱面子片；

所述第一鏤空子筒套設于所述第二鏤空子筒外，并與所述第二鏤空子筒內外貼合；

旋轉所述第一鏤空子筒或所述第二鏤空子筒至第一角度，所述鏤空圖案與所述柱面子片錯開，所述組合式外筒打開；

旋轉所述第一鏤空子筒或所述第二鏤空子筒至第二角度，所述鏤空圖案與所述柱面子片貼合，所述組合式外筒關閉。

可選地，所述除磷粉劑的有效成分包括：硫酸亞鐵、硫酸鋁、聚合硫酸鐵、硅藻土以及硅酸鈉。

可選地，所述碳源的有效成分包括：粗甘油、廢糖蜜、乙酸鈉、活性肽。

本發明提供的脫氮除磷系統中，將厭氧池和缺氧池合并為一個厭/缺氧兩用池，由此可以減少從厭氧池抽水至缺氧池所耗費的時長，提高整個污水處理過程的效率。其中，厭/缺氧兩用池內設有液下曝氣攪拌兩用機，由此可在需要將該兩用池作為缺氧池使用時開啟該液下曝氣攪拌兩用機，實現厭氧池和缺氧池的快速轉換，進一步提高處理效果。同時該液下曝氣攪拌兩用機可以用于攪拌，由此可以將投入兩用池中的碳源進行攪拌，使碳源更均勻地分散在兩用池中。并且，反應池中的含磷污泥可部分回流至兩用池，其中包含的兼性厭氧發酵菌幫助促使碳在厭氧區得到去除。除氮完成的污水從厭/缺氧兩用池進入反應池中后，反應池內設有加氧機構，可促使反應池中的微生物充分分解水中的有機物，然后使用除磷粉劑投放機構向反應池中投放除磷粉劑實現污水除磷。

（發明人：王洋;康霞;張揚;吳飛）
