公布日：2023.03.21
申請日：2021.09.16
分類號：B01F27/054(2022.01)I;B01F27/60(2022.01)I;B01F35/00(2022.01)I;B01F35/43(2022.01)I
摘要
本發明涉及污水處理技術領域，且公開了一種高穩定性降低污水氨氮含量的設備及其使用方法，包括桶體，所述桶體的上下兩側均固定連接有第一管體，所述桶體的左側固定連接有驅動機構，所述驅動機構的表面和桶體的左右兩側均固定連接有軸承，所述桶體的左右兩側均開設有第一通孔，所述第一通孔的內壁與驅動機構的表面接觸，所述驅動機構的表面套接有空心筒，所述空心筒位于桶體的內部，所述空心筒的表面固定連接有攪拌葉片。本發明可通過改變扇葉的旋轉方向，使攪拌葉片的位置發生改變，從而使桶體內的污水能與處理液充分混合，進而防止因污水與處理液混合不充分，而導致該設備對污水的處理效果不穩定。
權利要求書

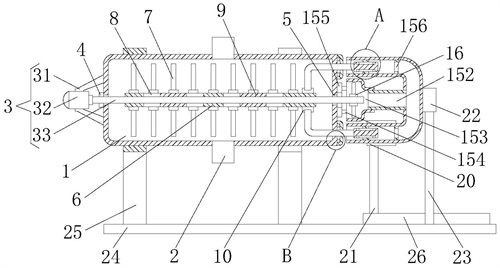

1.一種高穩定性降低污水氨氮含量的設備及其使用方法，包括桶體(1)，其特征在于，所述桶體(1)的上下兩側均固定連接有第一管體(2)，所述桶體(1)的左側固定連接有驅動機構(3)，所述驅動機構(3)的表面和桶體(1)的左右兩側均固定連接有軸承(4)，所述桶體(1)的左右兩側均開設有第一通孔(5)，所述第一通孔(5)的內壁與驅動機構(3)的表面接觸，所述驅動機構(3)的表面套接有空心筒(6)，所述空心筒(6)位于桶體(1)的內部，所述空心筒(6)的表面固定連接有攪拌葉片(7)，所述空心筒(6)的上下兩側均開設有滑孔(8)，所述驅動機構(3)的上下兩側均固定連接有滑塊(9)，所述滑塊(9)的表面與滑孔(8)的內壁接觸，所述空心筒(6)的表面固定連接有連接塊(10)，所述連接塊(10)的表面開設有第一環形槽(11)，所述桶體(1)的右側開設有第二通孔(12)，所述第二通孔(12)的內壁和第一環形槽(11)的內壁均貼合設置有L形柱(13)，所述L形柱(13)的右側固定連接有密封柱(14)，所述密封柱(14)的表面貼合設置有導氣機構(15)，所述導氣機構(15)的左側和桶體(1)的右側通過螺栓固定連接，所述驅動機構(3)的表面固定連接有扇葉(16)，所述扇葉(16)位于導氣機構(15)的內部。
2.根據權利要求1所述的一種高穩定性降低污水氨氮含量的設備及其使用方法，其特征在于，所述驅動機構(3)包括安裝支架(31)，所述安裝支架(31)的右側與桶體(1)的左側固定連接，所述安裝支架(31)的內壁固定連接有驅動電機(32)，所述驅動電機(32)的輸出端、軸承(4)的表面、滑塊(9)的表面和扇葉(16)的表面均固定連接有轉軸(33)，所述第一通孔(5)的內壁和空心筒(6)的內壁均與轉軸(33)的表面接觸。
3.根據權利要求1所述的一種高穩定性降低污水氨氮含量的設備及其使用方法，其特征在于，所述密封柱(14)包括圓柱(141)，所述圓柱(141)的左側與L形柱(13)的右側固定連接，所述圓柱(141)的表面開設有第二環形槽(142)，所述第二環形槽(142)的內壁和導氣機構(15)的內壁均貼合設置有密封套(143)。
4.根據權利要求3所述的一種高穩定性降低污水氨氮含量的設備及其使用方法，其特征在于，所述導氣機構(15)包括U形管(151)，所述U形管(151)內壁的左側固定連通有第二管體(152)，所述第二管體(152)的表面固定連接有集風罩(153)，所述集風罩(153)的前后兩側均固定連接有連接柱(154)，所述連接柱(154)的左側固定連接有安裝板(155)，所述安裝板(155)的左側與桶體(1)的右側通過螺栓固定連接，所述扇葉(16)位于集風罩(153)的內部，所述U形管(151)的內壁固定連接有限位環(156)，所述限位環(156)位于圓柱(141)的右側，所述U形管(151)的內壁固定連接有密封環(157)，所述密封環(157)的內壁與密封套(143)的表面接觸。
5.根據權利要求1所述的一種高穩定性降低污水氨氮含量的設備及其使用方法，其特征在于，所述L形柱(13)的表面貼合設置有密封蓋(17)，所述密封蓋(17)的內壁螺紋連接有螺紋環(18)，所述螺紋環(18)的左側與桶體(1)的右側固定連接，所述螺紋環(18)的內壁、桶體(1)的右側和密封蓋(17)的內壁均貼合設置有密封條(19)。
6.根據權利要求4所述的一種高穩定性降低污水氨氮含量的設備及其使用方法，其特征在于，所述U形管(151)的表面固定連接有支撐筒(20)，所述支撐筒(20)的前后兩側均固定連接有第一支撐柱(21)，所述U形管(151)的右側固定連接有支撐塊(22)，所述支撐塊(22)的底部固定連接有第二支撐柱(23)，所述第一支撐柱(21)的底部和第二支撐柱(23)的底部均貼合設置有底板(24)，所述底板(24)的上表面和桶體(1)的表面均固定連接有支撐架(25)。
7.根據權利要求6所述的一種高穩定性降低污水氨氮含量的設備及其使用方法，其特征在于，所述底板(24)的上表面固定連接有U形板(26)，所述U形板(26)的內壁與第一支撐柱(21)的表面接觸。
8.根據權利要求3所述的一種高穩定性降低污水氨氮含量的設備及其使用方法，其特征在于，所述第一支撐柱(21)的數量為兩個，且兩個第一支撐柱(21)以支撐筒(20)為中心呈對稱分布。
9.一種高穩定性降低污水氨氮含量的設備及其使用方法，包括以下使用方法，先通過桶體(1)上方的第一管體(2)將污水和處理液投入至桶體(1)內，并通過將驅動電機(32)打開，使攪拌葉片(7)在滑塊(9)和滑孔(8)的作用下發生轉動，然后，通過轉動的攪拌葉片(7)使污水和處理液混合，同時，當驅動電機(32)正轉或反轉時，通過轉軸(33)使扇葉(16)正轉或反轉，并通過轉動的扇葉(16)使密封柱(14)右側的氣壓發生改變，此時，通過密封柱(14)左右兩側的氣壓差，使密封柱(14)的位置發生改變，并通過L形柱(13)、連接塊(10)和第一環形槽(11)的配合，使攪拌葉片(7)的位置發生改變，進而在混合污水和處理液時，可通過改變扇葉(16)的旋轉方向，攪拌葉片(7)的位置發生改變，并使污水與處理液充分混合，當污水與處理液混合完成后，通過桶體(1)下方的第一管體(2)使混合后的液體排出。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，如：目前，污水處理廠在降低污水中氨氮的含量時，大多通過向污水中加入處理液，使污水中氨氮的含量在處理液的作用下逐漸降低。但在通過設備將污水與處理液混合時，由于設備中的攪拌葉片的位置固定的，進而容易導致污水與處理液混合不充分，從而因污水與處理液混合不充分，而導致設備對污水的處理效果不穩定，而提出的一種高穩定性降低污水氨氮含量的設備及其使用方法。
為了實現上述目的，本發明采用了如下技術方案：
一種高穩定性降低污水氨氮含量的設備及其使用方法，包括桶體，所述桶體的上下兩側均固定連接有第一管體，所述桶體的左側固定連接有驅動機構，所述驅動機構的表面和桶體的左右兩側均固定連接有軸承，所述桶體的左右兩側均開設有第一通孔，所述第一通孔的內壁與驅動機構的表面接觸，所述驅動機構的表面套接有空心筒，所述空心筒位于桶體的內部，所述空心筒的表面固定連接有攪拌葉片，所述空心筒的上下兩側均開設有滑孔，所述驅動機構的上下兩側均固定連接有滑塊，所述滑塊的表面與滑孔的內壁接觸，所述空心筒的表面固定連接有連接塊，所述連接塊的表面開設有第一環形槽，所述桶體的右側開設有第二通孔，所述第二通孔的內壁和第一環形槽的內壁均貼合設置有L形柱，所述L形柱的右側固定連接有密封柱，所述密封柱的表面貼合設置有導氣機構，所述導氣機構的左側和桶體的右側通過螺栓固定連接，所述驅動機構的表面固定連接有扇葉，所述扇葉位于導氣機構的內部。
優選的，所述驅動機構包括安裝支架，所述安裝支架的右側與桶體的左側固定連接，所述安裝支架的內壁固定連接有驅動電機，所述驅動電機的輸出端、軸承的表面、滑塊的表面和扇葉的表面均固定連接有轉軸，所述第一通孔的內壁和空心筒的內壁均與轉軸的表面接觸。
優選的，所述密封柱包括圓柱，所述圓柱的左側與L形柱的右側固定連接，所述圓柱的表面開設有第二環形槽，所述第二環形槽的內壁和導氣機構的內壁均貼合設置有密封套。
優選的，所述導氣機構包括U形管，所述U形管內壁的左側固定連通有第二管體，所述第二管體的表面固定連接有集風罩，所述集風罩的前后兩側均固定連接有連接柱，所述連接柱的左側固定連接有安裝板，所述安裝板的左側與桶體的右側通過螺栓固定連接，所述扇葉位于集風罩的內部，所述U形管的內壁固定連接有限位環，所述限位環位于圓柱的右側，所述U形管的內壁固定連接有密封環，所述密封環的內壁與密封套的表面接觸。
優選的，所述L形柱的表面貼合設置有密封蓋，所述密封蓋的內壁螺紋連接有螺紋環，所述螺紋環的左側與桶體的右側固定連接，所述螺紋環的內壁、桶體的右側和密封蓋的內壁均貼合設置有密封條。
優選的，所述U形管的表面固定連接有支撐筒，所述支撐筒的前后兩側均固定連接有第一支撐柱，所述U形管的右側固定連接有支撐塊，所述支撐塊的底部固定連接有第二支撐柱，所述第一支撐柱的底部和第二支撐柱的底部均貼合設置有底板，所述底板的上表面和桶體的表面均固定連接有支撐架。
優選的，所述底板的上表面固定連接有U形板，所述U形板的內壁與第一支撐柱的表面接觸。
優選的，所述第一支撐柱的數量為兩個，且兩個第一支撐柱以支撐筒為中心呈對稱分布。
一種高穩定性降低污水氨氮含量的設備及其使用方法，包括以下使用方法，先通過桶體上方的第一管體將污水和處理液投入至桶體內，并通過將驅動電機打開，使攪拌葉片在滑塊和滑孔的作用下發生轉動，然后，通過轉動的攪拌葉片使污水和處理液混合，同時，當驅動電機正轉或反轉時，通過轉軸使扇葉正轉或反轉，并通過轉動的扇葉使密封柱右側的氣壓發生改變，此時，通過密封柱左右兩側的氣壓差，使密封柱的位置發生改變，并通過L形柱、連接塊和第一環形槽的配合，使攪拌葉片的位置發生改變，進而在混合污水和處理液時，可通過改變扇葉的旋轉方向，攪拌葉片的位置發生改變，并使污水與處理液充分混合，當污水與處理液混合完成后，通過桶體下方的第一管體使混合后的液體排出。
與現有技術相比，本發明的有益效果是：
(1)本發明通過設置連接塊、第一環形槽、L形柱、密封柱和導氣機構，其中，當驅動電機正轉或反轉時，通過轉軸使扇葉正轉或反轉，并通過轉動的扇葉使密封柱右側的氣壓發生改變，此時，通過密封柱左右兩側的氣壓差，使密封柱的位置發生改變，并通過L形柱、連接塊和第一環形槽的配合，使攪拌葉片的位置發生改變，進而使用者可通過改變扇葉的旋轉方向，使攪拌葉片的位置發生改變，從而使桶體內的污水能與處理液充分混合，進而防止因污水與處理液混合不充分，而導致該設備對污水的處理效果不穩定。
(2)本發明通過密封蓋和螺紋環的配合，將密封條固定在桶體上，并通過密封條對第二通孔與L形柱之間間隙進行密封，從而防止桶體內的污水通過第二通孔與L形柱之間間隙處泄漏出來，同時，由于密封蓋與螺紋環之間為螺紋連接，進而使密封蓋與螺紋環之間拆裝較為方便，從而便于使用者對密封條進行更換。
(3)本發明通過第一支撐柱和第二支撐柱對導氣機構進行支撐，從而防止用于連接安裝板和桶體的螺栓發生開裂，同時，當使用者需要導氣機構固定在桶體上時，通過將第二支撐柱插入至U形板內，使密封柱與密封環對齊，從而便于使用者將導氣機構固定在桶體上。
（發明人：慕喜成;李亞茹;李陽忠;鄧均軍）
