公布日：2022.09.23
申請日：2022.07.18
分類號：B01D25/28(2006.01)I;C02F11/122(2019.01)I;C02F11/13(2019.01)I;B01D25/00(2006.01)I
摘要
本發明提供一種污泥脫水金屬材質的加熱濾板及其制備工藝，涉及污泥處理技術領域。該污泥脫水金屬材質的加熱濾板，包括金屬加熱濾板和隔膜濾板，所述金屬加熱濾板的頂端一側設置有熱媒出口，所述金屬加熱濾板的頂端另一側和金屬加熱濾板的右端設置有若干個加熱連通口，所述金屬加熱濾板的四周均設置有出水及抽真空口，所述金屬加熱濾板的左端下側設置有熱媒進口。通過在隔膜板框壓濾設備的基礎上，采用金屬加熱濾板與隔膜濾板交替排列的設置方式，利用金屬的良好熱傳導性，可以提高泥餅在低溫真空干化工序的傳熱效率，通過在金屬加熱濾板的內部設置串通的通道，用于傳輸熱媒并交換熱量，增加了加熱熱媒的可用種類。
權利要求書

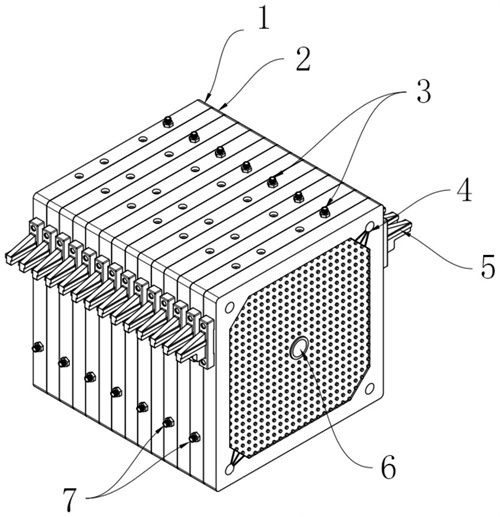

1.一種污泥脫水金屬材質的加熱濾板，包括金屬加熱濾板(1)和隔膜濾板(2)，其特征在于：所述金屬加熱濾板(1)的頂端一側設置有熱媒出口(3)，所述金屬加熱濾板(1)的頂端另一側和金屬加熱濾板(1)的右端設置有若干個加熱連通口(10)，所述金屬加熱濾板(1)的四周均設置有出水及抽真空口(4)，所述金屬加熱濾板(1)的左端下側設置有熱媒進口(7)，所述金屬加熱濾板(1)的中部設置有物料進口(6)，所述金屬加熱濾板(1)的內部設置有加熱通道(9)。
2.根據權利要求1所述的一種污泥脫水金屬材質的加熱濾板，其特征在于：所述加熱連通口(10)的內部均設置有通道堵頭(8)，所述金屬加熱濾板(1)的左右兩側上部均固定連接有濾板扶手(5)。
3.根據權利要求1所述的一種污泥脫水金屬材質的加熱濾板，其特征在于：所述金屬加熱濾板(1)和隔膜濾板(2)依次交錯排列。
4.根據權利要求1所述的一種污泥脫水金屬材質的加熱濾板，其特征在于：所述金屬加熱濾板(1)通過鑄造的加工工藝制成。
5.一種污泥脫水金屬材質加熱濾板的制備工藝，其特征在于：包括以下制備步驟：S1、模具預制與原料準備根據金屬加熱濾板(1)樣板的外部構造以及直徑尺寸數據，制作出濾板鑄造模具，同時準備相應質量份數的合金原料待用；S2、原料初步加工向?yàn)V板鑄造模具的內部涂上鑄造脫模劑，之后將合金原料放入加熱爐中進行加熱處理，合金原料加熱至熔融狀態后，以恒定溫度保持一段時間；S3、濾板鑄件成型從鑄造模具的加注口向模具內部注入熔融狀態的合金原料，同時對模具的內部進行加壓處理，之后將模具初步冷卻一段時間，再將模具冷卻至室溫后進行拔模處理，得到金屬加熱濾板(1)鑄件；S4、濾板鑄件加工對金屬加熱濾板(1)鑄件進行CNC加工處理，防銹處理，經過清理后制得金屬加熱濾板(1)成品；S5、濾板成品組裝向制成的金屬加熱濾板(1)成品的兩端安裝上濾板扶手(5)，再將金屬加熱濾板(1)上的多個加熱連通口(10)裝上通道堵頭(8)，完成金屬加熱濾板(1)的組裝。
6.根據權利要求5所述的一種污泥脫水金屬材質加熱濾板的制備工藝，其特征在于：所述S2步驟中，加熱爐的加熱溫度在1550～1650℃，加熱時間保持45～55min。
7.根據權利要求5所述的一種污泥脫水金屬材質加熱濾板的制備工藝，其特征在于：所述S3步驟中，濾板鑄造模具的冷卻溫度為450～500℃，冷卻時間為0.2～0.5h。
8.根據權利要求5所述的一種污泥脫水金屬材質加熱濾板的制備工藝，其特征在于：所述S3步驟中，濾板鑄造模具的加壓壓力范圍在0.027～0.029MPa，加壓時間范圍在0.7～0.9h。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種污泥脫水金屬材質的加熱濾板及其制備工藝，解決了現有聚丙烯材質隔膜濾板傳熱系數低，能耗高，干化時間長，以及加熱熱媒受到種類限制的問題。
(二)技術方案
為實現以上目的，本發明通過以下技術方案予以實現：一種污泥脫水金屬材質的加熱濾板，包括金屬加熱濾板和隔膜濾板，所述金屬加熱濾板的頂端一側設置有熱媒出口，所述金屬加熱濾板的頂端另一側和金屬加熱濾板的右端設置有若干個加熱連通口，所述金屬加熱濾板的四周均設置有出水及抽真空口，所述金屬加熱濾板的左端下側設置有熱媒進口，所述金屬加熱濾板的中部設置有物料進口，所述金屬加熱濾板的內部設置有加熱通道。
優選的，所述加熱連通口的內部均設置有通道堵頭，所述金屬加熱濾板的左右兩側上部均固定連接有濾板扶手。
優選的，所述金屬加熱濾板的形狀包括方形與圓形，所述金屬加熱濾板為圓形時，所述金屬加熱濾板和隔膜濾板的頂端兩側均設置有濾布支架，所述金屬加熱濾板和隔膜濾板依次交錯排列。
優選的，所述金屬加熱濾板通過鑄造的加工工藝制成。
一種污泥脫水金屬材質加熱濾板的制備工藝，包括以下制備步驟：
S1、模具預制與原料準備
根據金屬加熱濾板樣板的外部構造以及直徑尺寸數據，制作出濾板鑄造模具，同時準備相應質量份數的合金原料待用；
S2、原料初步加工
向?yàn)V板鑄造模具的內部涂上鑄造脫模劑，之后將合金原料放入加熱爐中進行加熱處理，合金原料加熱至熔融狀態后，以恒定溫度保持一段時間；
S3、濾板鑄件成型
從鑄造模具的加注口向模具內部注入熔融狀態的合金原料，同時對模具的內部進行加壓處理，之后將模具初步冷卻一段時間，再將模具冷卻至室溫后進行拔模處理，得到金屬加熱濾板鑄件；
S4、濾板鑄件加工
對金屬加熱濾板鑄件進行CNC加工處理，防銹處理，經過清理后制得金屬加熱濾板成品；
S5、濾板成品組裝
向制成的金屬加熱濾板成品的兩端安裝上濾板扶手，再將金屬加熱濾板上的多個加熱連通口裝上通道堵頭，完成金屬加熱濾板的組裝。
優選的，所述S2步驟中，加熱爐的加熱溫度在1550～1650℃，加熱時間保持45～55min。
優選的，所述S3步驟中，濾板鑄造模具的冷卻溫度為450～500℃，冷卻時間為0.2～0.5h。
優選的，所述S3步驟中，濾板鑄造模具的加壓壓力范圍在0.027～0.029MPa，加壓時間范圍在0.7～0.9h。
工作原理：本發明在隔膜板框壓濾設備的基礎上，設置了隔膜濾板與金屬加熱濾板交替排列的結構形式，金屬加熱濾板通過耐高壓橡膠管與熱源系統連接，需要處理的污泥經調理后，首先通過進料泵送入主機系統使用傳統的壓濾機設備進行壓濾，傳統壓濾結束后，對濾餅進行二次壓榨，通過隔膜濾板的壓榨將濾餅的含水率進一步降低，然后，在隔膜壓濾結束后，將熱媒從熱媒進口處輸入金屬加熱濾板內部的加熱通道，同時開啟真空泵，對濾餅進行抽真空，使其產生負壓，降低水的沸點，使濾餅快速干化，當濾餅中的水分被汽化后，被真空泵抽出的汽水混合物經冷凝器、緩沖罐氣水分離，液態水進入特定的貯存罐中定期排放，尾氣經處理后達標排放，本金屬加熱濾板通過在金屬加熱濾板的內部設置串通的通道，用于傳輸熱媒并交換熱量，改善了現有隔膜板框壓濾設備中的高壓水、壓縮空氣、加熱熱媒共同使用隔膜板框中隔膜與板框基體之間腔室的情況，同時利用金屬優良的導熱性能，提高了泥餅在低溫真空干化工序中的傳熱效率，降低了能源的消耗。
(三)有益效果
本發明提供了一種污泥脫水金屬材質的加熱濾板及其制備工藝。具備以下有益效果：
1、本發明通過在隔膜板框壓濾設備的基礎上，采用金屬加熱濾板與隔膜濾板交替排列的設置方式，利用金屬的良好熱傳導性，可以提高泥餅在低溫真空干化工序中的傳熱效率，降低能源的消耗，減少濾餅的干化時間。
2、本發明通過在金屬加熱濾板的內部設置串通的通道，用于傳輸熱媒并交換熱量，改善了現有隔膜板框壓濾設備中的高壓水、壓縮空氣、加熱熱媒共同使用隔膜板框中隔膜與板框基體之間腔室的情況，增加了加熱熱媒的可用種類，加熱介質可以多樣化，包括但不限于蒸汽、熱水、導熱油等物質，提高了壓濾設備的易用性。
（發明人：施建臣;林必騰;張振洪）
