公布日：2022.07.22
申請日：2022.06.22
分類號：C02F11/13(2019.01)I
摘要
本發明屬于污泥處理設備技術領域，且公開了一種低溫?zé)岜梦勰喔苫b置，包括箱體，箱體的一側固定安裝有熱泵，熱泵的底部固定連接有出氣管的一端，出氣管的另一端固定連接有安裝在箱體底部的出風管，熱泵的上部固定連接有進氣管的一端。本發明通過轉動輥、第一轉軸、第一空心套軸、插針的設置，污泥首先被轉動輥和第一空心套軸進行擠壓，使污泥在傳送帶上鋪攤的厚薄均勻，并且插針對擠壓處的污泥進行開孔，能夠使污泥內部與箱體內部空氣之間形成流通，同時出氣管中輸出的熱氣將通過第一轉軸、第一空心套軸、第一通孔排出，能夠?qū)铀傥勰鄡?nèi)部的高溫?zé)釟饬魍ǎM(jìn)一步提高污泥的干化效果。
權利要求書

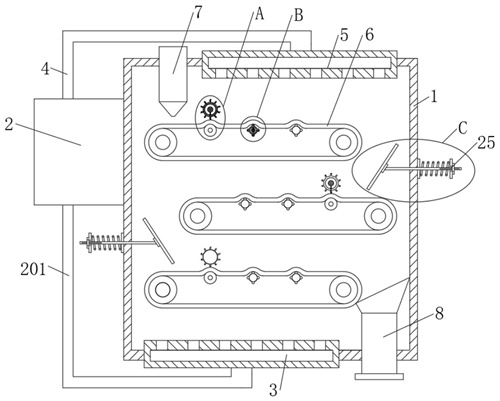

1.一種低溫?zé)岜梦勰喔苫b置，包括箱體（1），箱體（1）的一側固定安裝有熱泵（2），熱泵（2）的底部固定連接有出氣管（201）的一端，出氣管（201）的另一端固定連接有安裝在箱體（1）底部的出風管（3），熱泵（2）的上部固定連接有進氣管（4）的一端，進氣管（4）的另一端固定連接有安裝在箱體（1）上部的進風條（5），箱體（1）的內部設有若干條從上到下平行布置的傳送帶（6），相鄰的傳送帶（6）傳輸方向相反且上方傳送帶（6）的出料端位置與下方傳送帶（6）進料端位置對應，箱體（1）的上部固定安裝有與最上層傳送帶（6）進料端相對應的進料口（7），最下層傳送帶（6）的出料端設置有與箱體（1）固定連接的出料口（8），其特征在于：所述傳送帶（6）靠近進料端的一側設置有轉動輥（9），所述轉動輥（9）的上方設置有與箱體（1）活動套接的第一轉軸（10），所述第一轉軸（10）的內部開設有氣體流道（11），所述第一轉軸（10）的外側活動套接有第一空心套管（12），所述第一空心套管（12）的底部固定連接有第一連接管（13）的一端，所述第一連接管（13）的另一端固定連接有第一連接頭（14），所述第一空心套管（12）的外側設置有與第一轉軸（10）固定連接的第一空心套軸（15），所述第一空心套軸（15）的外側固定連接有若干組插針（16），所述插針（16）內部開設有與第一空心套軸（15）內部相連通的第一通孔（17），所述傳送帶（6）的出料端與箱體（1）內壁之間設置有擋板裝置（25）。
2.根據權利要求1所述的一種低溫?zé)岜梦勰喔苫b置，其特征在于：所述傳送帶（6）的遠離轉動輥（9）的一側設置有兩組第二轉軸（18），所述第二轉軸（18）的外側固定連接有第二空心套軸（19），所述第二空心套軸（19）的外側固定連接有四組等圓周排列的凸頭（20），所述凸頭（20）的內部開設有第二通孔（21），所述第二空心套軸（19）的內側設置有與第二轉軸（18）活動套接的第二空心套管（22），所述第二空心套管（22）的上部固定連接有第二連接頭（23），且第二空心套管（22）的底部固定連接有配重塊（24）。
3.根據權利要求1所述的一種低溫?zé)岜梦勰喔苫b置，其特征在于：所述擋板裝置（25）包括與箱體（1）固定連接的底板（251）和與箱體（1）活動套接的支撐桿（252），所述底板（251）的一側固定連接有支持彈簧（253）的一端，所述支持彈簧（253）的另一端固定連接有環形板（254），所述支撐桿（252）靠近傳送帶（6）的一端設置有傾斜的導料擋板（255），且支撐桿（252）的另一端固定連接有螺紋桿（256），所述螺紋桿（256）的中部螺紋連接有六角螺母（257）。
4.根據權利要求1所述的一種低溫?zé)岜梦勰喔苫b置，其特征在于：所述轉動輥（9）與第一轉軸（10）同步轉動，所述第一轉軸（10）的一端伸出箱體（1），且與出氣管（201）之間設置有相連通的導管，所述第一連接頭（14）與第一空心套軸（15）內壁接觸且密封。
5.根據權利要求2所述的一種低溫?zé)岜梦勰喔苫b置，其特征在于：所述第二轉軸（18）為中空狀，所述第二轉軸（18）伸出箱體（1）的一端設置有電機，且第二轉軸（18）的另一端設置有與出氣管（201）之間設置有相連通的導氣管。
6.根據權利要求1所述的一種低溫?zé)岜梦勰喔苫b置，其特征在于：所述傳送帶（6）為韌性高的透氣性布料制成，所述傳送帶（6）分別與單獨的電機連接。
發明內容
本發明的目的在于提供一種低溫?zé)岜梦勰喔苫b置，以解決上述背景技術中提出的問題。
為了實現上述目的，本發明提供如下技術方案：一種低溫?zé)岜梦勰喔苫b置，包括箱體，箱體的一側固定安裝有熱泵，熱泵的底部固定連接有出氣管的一端，出氣管的另一端固定連接有安裝在箱體底部的出風管，熱泵的上部固定連接有進氣管的一端，進氣管的另一端固定連接有安裝在箱體上部的進風條，箱體的內部設有若干條從上到下平行布置的傳送帶，相鄰的傳送帶傳輸方向相反且上方傳送帶的出料端位置與下方傳送帶進料端位置對應，箱體的上部固定安裝有與最上層傳送帶進料端相對應的進料口，最下層傳送帶的出料端設置有與箱體固定連接的出料口，其特征在于：所述傳送帶靠近進料端的一側設置有轉動輥，所述轉動輥的上方設置有與箱體活動套接的第一轉軸，所述第一轉軸的內部開設有氣體流道，所述第一轉軸的外側活動套接有第一空心套管，所述第一空心套管的底部固定連接有第一連接管的一端，所述第一連接管的另一端固定連接有第一連接頭，所述第一空心套管的外側設置有與第一轉軸固定連接的第一空心套軸，所述第一空心套軸的外側固定連接有若干組插針，所述插針內部開設有與第一空心套軸內部相連通的第一通孔，所述傳送帶的出料端與箱體內壁之間設置有擋板裝置。
優選的，所述傳送帶的遠離轉動輥的一側設置有兩組第二轉軸，所述第二轉軸的外側固定連接有第二空心套軸，所述第二空心套軸的外側固定連接有四組等圓周排列的凸頭，所述凸頭的內部開設有第二通孔，所述第二空心套軸的內側設置有與第二轉軸活動套接的第二空心套管，所述第二空心套管的上部固定連接有第二連接頭，且第二空心套管的底部固定連接有配重塊。
優選的，所述擋板裝置包括與箱體固定連接的底板和與箱體活動套接的支撐桿，所述底板的一側固定連接有支持彈簧的一端，所述支持彈簧的另一端固定連接有環形板，所述支撐桿靠近傳送帶的一端設置有傾斜的導料擋板，且支撐桿的另一端固定連接有螺紋桿，所述螺紋桿的中部螺紋連接有六角螺母。
優選的，所述轉動輥可與第一轉軸同步轉動，所述第一轉軸的一端伸出箱體，且與出氣管之間設置有相連通的導管，所述第一連接頭與第一空心套軸內壁接觸且密封。
優選的，所述第二轉軸為中空狀，所述第二轉軸伸出箱體的一端設置有電機，且第二轉軸的另一端設置有與出氣管之間設置有相連通的導氣管。
優選的，所述傳送帶為韌性高的透氣性布料制成，所述傳送帶分別與單獨的電機連接。
本發明的有益效果如下：
1、本發明通過轉動輥、第一轉軸、第一空心套軸、插針的設置，污泥首先被轉動輥和第一空心套軸進行擠壓，使污泥在傳送帶上鋪攤的厚薄均勻，并且插針能夠?qū)D壓處的污泥進行開孔，能夠使污泥內部與箱體內部空氣之間形成流通，同時出氣管中輸出的熱氣將通過第一轉軸、第一空心套軸、第一通孔排出，能夠?qū)铀傥勰鄡?nèi)部的高溫?zé)釟饬魍�，進一步提高污泥的干化效果。
2、本發明通過第二轉軸、第二空心套軸、凸頭的設置，隨著污泥的朝著傳送帶出料端移動，污泥將在第二空心套軸和凸頭的轉動作用下向上凸起，能夠使污泥進行跳動，防止污泥粘連在傳送帶上，同時第二通孔排出的熱氣不僅能夠加大污泥的翻轉程度，而且能夠加速污泥跳動過程中其周圍空氣流通，進一步提高污泥的干化效率。
3、本發明通過擋板裝置的設置，能夠在污泥從傳送帶出料端掉落時，首先會掉落到傾斜的導料擋板上，污泥會對導料擋板進行沖擊，從而導致支持彈簧發生彈性形變，不僅能夠避免污泥直接掉落到傳送帶上，對其進行緩沖，避免污泥直接撞擊傳送帶直接造成兩者之間粘接，而且能夠保證污泥處于松散狀態，保證污泥之間的空氣流通，進一步提高干化效率。
（發明人：趙相相;孫樂樂;陳奕名;王建成;孔德尊;王士臣）
