公布日：2022.04.29
申請日：2021.12.24
分類號：C02F9/08(2006.01)I
摘要
本發明涉及污水處理技術領域，尤其是一種高濃度工業廢水催化氧化處理設備及處理方法，經計量組件、進水組件的配合設置，能夠準確界定和計量送入到處理池內的高濃度工業廢水，并根據廢水量，結合計量組件稱取計量催化氧化劑，從而提高催化氧化劑投放量與廢水量的匹配準確性，降低廢水的浪費，經在進水組件與處理池連接處設置相應的組件，使得在操作過程中，能夠方便從進水端放入催化氧化劑，利用水流動的沖擊作用力，達到提高催化氧化劑分散效果，同時，利用曝氣組件的作用，使得在后續催化氧化劑作用廢水時的作用效果增強，且采用透明罩管的設置結構，保障了處理池內各角度均能夠分散到均等的光線，便于采用光催化劑時，能夠提高處理效果。
權利要求書

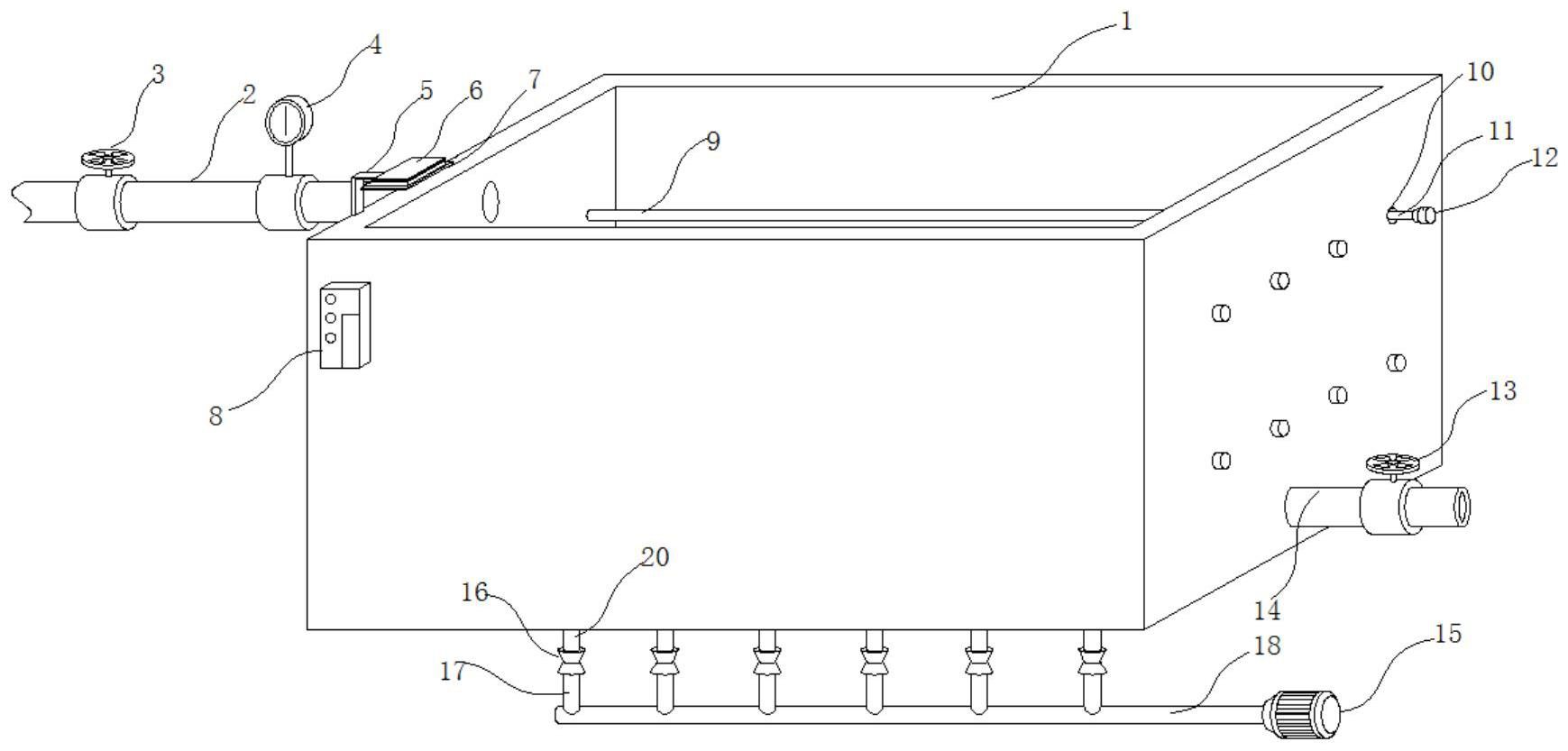

1.一種高濃度工業廢水催化氧化處理設備，其特征在于，包括處理池(1)，所述處理池(1)左端設有進水組件，所述處理池(1)右端設有排水組件，所述處理池(1)底部設有曝氣組件，在所述進水組件與所述處理池(1)連接處設有計量組件，所述處理池(1)外壁上設有控制器(8)；所述處理池(1)內設有從所述進水組件向所述排水組件方向上設有若干透明罩管(9)，所述透明罩管(9)至少一端設有敞口(10)，所述敞口(10)設置在所述處理池(1)外壁上，且所述透明罩管(9)內設有發光管(11)；所述發光管(11)能夠從所述透明罩管(9)內抽出，所述控制器(8)與所述曝氣組件、所述發光管(11)電連接。
2.如權利要求1所述的高濃度工業廢水催化氧化處理設備，其特征在于，所述的發光管(11)上設有塞頭(12)，且所述塞頭(12)能夠與所述敞口(10)相匹配塞入。
3.如權利要求1或2所述的高濃度工業廢水催化氧化處理設備，其特征在于，所述的發光管(11)端部設有定位塊(23)，且所述定位塊(23)能夠從所述敞口(10)內插入。
4.如權利要求1所述的高濃度工業廢水催化氧化處理設備，其特征在于，所述的進水組件包括進水管(2)，所述進水管(2)與所述處理池(1)內連通，且所述進水管(2)上設有進水閥(3)和流量計(4)。
5.如權利要求1所述的高濃度工業廢水催化氧化處理設備，其特征在于，所述的排水組件包括設在所述處理池(1)靠近底部側壁上的排水管(14)，所述排水管(14)上設有排水閥(13)。
6.如權利要求1所述的高濃度工業廢水催化氧化處理設備，其特征在于，所述的曝氣組件包括曝氣泵(15)和設在所述處理池(1)底部的通氣口(19)，所述通氣口(19)內密封設有連通管(20)，所述連通管(20)底端設有止回閥(16)，所述止回閥(16)底端設有支管(17)，所述曝氣泵(15)連接有總管(18)，所述支管(17)與所述總管(18)連通。
7.如權利要求6所述的高濃度工業廢水催化氧化處理設備，其特征在于，所述的連通管(20)從所述處理池(1)底部向所述處理池(1)頂部方向上延伸形成延伸曝氣管，且所述連通管(20)頂端連接有橫向管(21)；所述延伸曝氣管和/或所述橫向管(21)上設有微孔(22)。
8.如權利要求7所述的高濃度工業廢水催化氧化處理設備，其特征在于，所述的微孔(22)從所述延伸曝氣管向所述橫向管(21)方向上，其孔徑逐漸增大。
9.如權利要求1所述的高濃度工業廢水催化氧化處理設備，其特征在于，所述的計量組件包括設在所述處理池(1)側壁上的支柱(5)，所述支柱(5)頂部設有放置臺(7)，所述放置臺(7)上設有計量稱(6)。
10.一種高濃度工業廢水催化氧化處理方法，其特征在于，利用如權利要求1‑9任一項所述設備處理，具體包括以下步驟：S1：將高濃度工業廢水經所述進水組件送入到所述處理池(1)內，且利用計量組件按照0.1‑0.3g/L稱取光催化氧化劑，從所述進水組件流入到所述處理池(1)內的流入口處放入；S2：待高濃度工業廢水放入到所述處理池(1)至少二分之一容積時，開啟所述發光管(11)發出強度為40‑48W/m2光，利用透明罩管(9)的作用，使得光線照射到所述處理池(1)內部，同時，開啟所述曝氣組件向所述處理池(1)內通氣曝氣，待高濃度工業廢水裝滿所述處理池(1)時，關閉所述進水組件，繼續處理至少10h后，開啟所述排水組件，將所述處理池(1)內經處理過的高濃度工業廢水排出至下一處理工序，經物理沉降，過濾，即可達標排放；待所述處理池(1)內經處理過的高濃度工業廢水排出完成后，再關閉曝氣組件。
發明內容
為了解決現有技術中存在的上述技術問題，本發明提供一種高濃度工業廢水催化氧化處理設備及處理方法。
具體是通過以下技術方案得以實現的：
本發明創造的目的之一在于提供高濃度工業廢水催化氧化處理設備，包括處理池，所述處理池左端設有進水組件，所述處理池右端設有排水組件，所述處理池底部設有曝氣組件，在所述進水組件與所述處理池連接處設有計量組件，所述處理池外壁上設有控制器；所述處理池內設有從所述進水組件向所述排水組件方向上設有若干透明罩管，所述透明罩管至少一端設有敞口，所述敞口設置在所述處理池外壁上，且所述透明罩管內設有發光管；所述發光管能夠從所述透明罩管內抽出，所述控制器與所述曝氣組件、所述發光管電連接。經計量組件、進水組件的配合設置，能夠準確界定和計量送入到處理池內的高濃度工業廢水，并根據廢水量，結合計量組件稱取計量催化氧化劑，從而提高催化氧化劑投放量與廢水量的匹配準確性，降低廢水的浪費，經在進水組件與處理池連接處設置相應的組件，使得在操作過程中，能夠方便從進水端放入催化氧化劑，利用水流動的沖擊作用力，達到提高催化氧化劑分散效果，同時，利用曝氣組件的作用，使得在后續催化氧化劑作用廢水時的作用效果增強，且采用透明罩管的設置結構，保障了處理池內各角度均能夠分散到均等的光線，便于采用光催化劑時，能夠提高處理效果。
為了避免光線從敞口處射出，浪費光源和能耗，同時能力避免外界環境對發光管的損壞，例如：水進入到發光后的發光管上，導致炸裂的現象，優選，所述的發光管上設有塞頭，且所述塞頭能夠與所述敞口相匹配塞入。
為了能夠控制發光管在透明罩管內安裝的位置，同時提高發光管安裝的穩定性，優選，所述的發光管端部設有定位塊，且所述定位塊能夠從所述敞口內插入。
為了能夠準確對廢水流入量的計量，優選，所述的進水組件包括進水管，所述進水管與所述處理池內連通，且所述進水管上設有進水閥和流量計。所述的計量組件包括設在所述處理池側壁上的支柱，所述支柱頂部設有放置臺，所述放置臺上設有計量稱。
為了能夠?qū)崿F(xiàn)對處理池內的廢水排出，優選，所述的排水組件包括設在所述處理池靠近底部側壁上的排水管，所述排水管上設有排水閥。
為了能夠滿足對處理池內的曝氣，提高催化氧化效果，優選，所述的曝氣組件包括曝氣泵和設在所述處理池底部的通氣口，所述通氣口內密封設有連通管，所述連通管底端設有止回閥，所述止回閥底端設有支管，所述曝氣泵連接有總管，所述支管與所述總管連通。
為了能夠提高進入到處理池內的廢水?dāng)噭?dòng)和曝氣效果，更優選，所述的連通管從所述處理池底部向所述處理池頂部方向上延伸形成延伸曝氣管，且所述連通管頂端連接有橫向管；所述延伸曝氣管和/或所述橫向管上設有微孔。
為了能夠改善曝氣效果，優選，所述的微孔從所述延伸曝氣管向所述橫向管方向上，其孔徑逐漸增大。
本發明創造的目的之二在于提供高濃度工業廢水催化氧化處理方法，利用上述設備處理，具體包括以下步驟：
S1：將高濃度工業廢水經所述進水組件送入到所述處理池內，且利用計量組件按照0.1‑0.3g/L稱取光催化氧化劑，從所述進水組件流入到所述處理池內的流入口處放入；
S2：待高濃度工業廢水放入到所述處理池至少二分之一容積時，開啟所述發光管發出強度為40‑48W/m2的光，利用透明罩管的作用，使得光線照射到所述處理池內部，同時，開啟所述曝氣組件向所述處理池內通氣曝氣，待高濃度工業廢水裝滿所述處理池時，關閉所述進水組件，繼續處理至少10h后，開啟所述排水組件，將所述處理池內經處理過的高濃度工業廢水排出至下一處理工序，經物理沉降，過濾，即可達標排放；待所述處理池內經處理過的高濃度工業廢水排出完成后，再關閉曝氣組件。
與現有技術相比，本發明創造的技術效果體現在：
本發明創造經過采用進水組件、計量組件的協同作用，達到了提高催化氧化劑投入量與高濃度廢水量的相匹配性，降低了催化氧化劑過量浪費，過低而處理效果不佳的缺陷；且結合曝氣組件的結構設置，能夠?qū)崿F(xiàn)向處理池內供氧的同時，還能夠提高位于處理池內的高濃度工業廢水與催化氧化劑的攪動混合均勻性，提高催化氧化效果。
本發明創造主要的發明點在于采用處理池內設置若干透明罩管結構，實現在透明罩管結構內安裝發光管的作用，使得處理池內的光線分布更加均勻，保障在進行催化氧化劑處理時，能夠選用光催化氧化劑，使得處理池內光催化處理效果更加。
本發明創造結構簡單，使用方便，尤其能夠更好的實現光線分布均勻，保障采用光催化氧化劑處理高濃度工業廢水時，提高光催化效果，提高處理效果。
本發明創造經研究發現：在處理池內設置若干透明罩管，且在透明罩管內設置發光管的結構，相比未添加上述結構的處理池來說，廢水中的COD下降率提高了30％，極大程度提高光催化氧化處理廢水的效果。
（發明人：王國平;王彬君;馬儉）
