公布日：2022.10.11
申請日：2022.07.26
分類號：C02F1/44(2006.01)I;B01D65/02(2006.01)I;B01D61/18(2006.01)I
摘要
本發明屬于水處理技術領域，公開了一種氣動式超濾凈水裝置，包括罐體、封蓋和出水閥，所述罐體安裝有承托板、排氣槽，所述排氣槽底部連接有回流管；所述罐體與所述排氣槽之間及所述排氣槽外側上部均設有透氣孔，所述罐體安裝有進氣管、進氣閥、曝氣器、進水管、進水閥、藥劑管和排污閥；所述承托板固定安裝有膜封頭，所述膜封頭固封安裝有膜絲組；本發明通過曝氣使膜絲在罐體內強烈抖動，起到防止膜絲污泥聚積，預防膜絲堵塞，延長使用壽命，本裝置兼?zhèn)浜熓侥ず屯彩侥?yōu)勢，運行安全可靠、占地省、安裝簡便，易于自動化管理，十分適合城市、農村自來水廠水質提升設備改造等供水項目中應用。
權利要求書

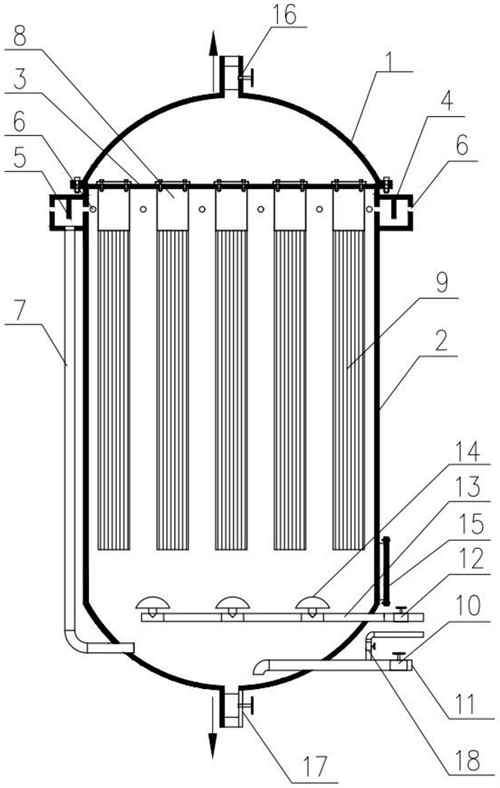

1.一種氣動式超濾凈水裝置，包括罐體(2)，其特征在于：所述罐體(2)通過法蘭安裝有封蓋(1)，所述封蓋(1)頂部設有出水閥(16)，所述罐體(2)安裝有承托板(3)，所述罐體(2)安裝有排氣槽(4)，所述罐體(2)與所述排氣槽(4)之間及所述排氣槽(4)外側上部均設有透氣孔(6)，所述排氣槽(4)底部連接有與所述罐體(2)底部連通的回流管(7)；所述罐體(2)底部安裝有進氣管(13)，所述進氣管(13)安裝有進氣閥(12)，所述進氣管(13)連通安裝有曝氣器(14)，所述罐體(2)底部安裝有進水管(11)，所述進水管(11)安裝有進水閥(15)，所述進水管(11)連通安裝有帶有藥劑閥的藥劑管(18)，所述罐體(2)底部安裝有排污閥(17)；所述承托板(3)固定安裝有膜封頭(8)，所述膜封頭(8)固封安裝有膜絲組(9)，所述膜絲組(9)懸掛在所述罐體(2)內部。
2.根據權利要求1所述的一種氣動式超濾凈水裝置，其特征在于：所述排氣槽(4)內部中間位置安裝有擋水板(5)。
3.根據權利要求2所述的一種氣動式超濾凈水裝置，其特征在于：所述封蓋(1)為半圓封蓋。
4.根據權利要求3所述的一種氣動式超濾凈水裝置，其特征在于：所述罐體(2)為不銹鋼罐體或玻璃鋼罐體或高強度塑料罐體。
5.根據權利要求4所述的一種氣動式超濾凈水裝置，其特征在于：所述排氣槽(4)為不銹鋼排氣槽或玻璃鋼排氣槽或高強度塑料排氣槽。
6.根據權利要求5所述的一種氣動式超濾凈水裝置，其特征在于：所述曝氣器(14)為剛玉曝氣器或橡膠膜式曝氣器或穿孔管曝氣器。
7.根據權利要求6所述的一種氣動式超濾凈水裝置，其特征在于：所述膜絲組(9)由若干條中空纖維管集組而成，一頭中空纖維管用環氧膠封固在所述膜封頭(8)中，而纖維管口露出環氧膠封層口，下端纖維管口用封膠堵塞。
8.根據權利要求7所述的一種氣動式超濾凈水裝置，其特征在于：所述罐體(1)底部設有維護窗(15)。
發明內容
針對上述背景技術所提出的問題，本發明的目的是：旨在提供一種氣動式超濾凈水裝置。
為實現上述技術目的，本發明采用的技術方案如下：
一種氣動式超濾凈水裝置，包括罐體，所述罐體通過法蘭安裝有封蓋，所述封蓋頂部設有出水閥，所述罐體安裝有承托板，所述罐體安裝有排氣槽，所述罐體與所述排氣槽之間及所述排氣槽外側上部均設有透氣孔，所述排氣槽底部連接有與所述罐體底部連通的回流管；
所述罐體底部安裝有進氣管，所述進氣管安裝有進氣閥，所述進氣管連通安裝有曝氣器，所述罐體底部安裝有進水管，所述進水管安裝有進水閥，所述進水管連通安裝有帶有藥劑閥的藥劑管，所述罐體底部安裝有排污閥；
所述承托板固定安裝有膜封頭，所述膜封頭固封安裝有膜絲組，所述膜絲組懸掛在所述罐體內部。
進一步限定，所述排氣槽內部中間位置安裝有擋水板，這樣的設計，能有效起到阻擋水汽的效果，使水汽滴落在排氣槽中，由回流管返回罐體中。
進一步限定，所述封蓋為半圓封蓋，這樣的設計，擴大內部使用空間。
進一步限定，所述罐體為不銹鋼罐體或玻璃鋼罐體或高強度塑料罐體，這樣的設計，保證使用壽命。
進一步限定，所述排氣槽為不銹鋼排氣槽或玻璃鋼排氣槽或高強度塑料排氣槽，這樣的設計，保證使用壽命。
進一步限定，所述曝氣器為剛玉曝氣器或橡膠膜式曝氣器或穿孔管曝氣器，這樣的設計，保證使用壽命。
進一步限定，所述膜絲組由若干條中空纖維管集組而成，一頭中空纖維管用環氧膠封固在所述膜封頭中，而纖維管口露出環氧膠封層口，下端纖維管口用封膠堵塞，這樣的設計，達到膜分離凈化效果。
進一步限定，所述罐體底部設有維護窗，這樣的設計，便于對罐體內部的器件進行維護保養。
采用本發明的有益效果：
本發明與目前現有超濾經書技術工藝相比，克服了目前簾式膜和筒式膜工藝所存在的不足，兼具有兩者之間的優勢，是目前農村城鎮供水廠提質升級的理想工藝裝置。
本發明通過曝氣使膜絲在罐體內強烈抖動，起到防止膜絲污泥聚積，預防膜絲堵塞，延長使用壽命，運行安全可靠、占地面積小、安裝簡便，易于自動化管理。
（發明人：鄒煥鑫;鄒清川;鄒振生;楊慶國;張超）
