公布日：2023.01.31
申請日：2022.11.10
分類號：C02F9/00(2023.01)I;C02F103/34(2006.01)N;C02F1/66(2006.01)N;C02F3/30(2006.01)N;C02F1/52(2006.01)N;C02F1/24(2006.01)N
摘要
本發明涉及一種中藥廢水處理集成系統，包括依次連接的物理處理單元、第一調節池、動態處理單元、第二調節池、生化單元和高密度沉降池，所述物理處理單元包括集水井以及與之并聯的事故池和氣浮池，用于在集水井進水波動較大或pH值異常時，將異常水體排入事故池；所述第一調節池和第二調節池均設有供酸設備和供堿設備，用于調節進水pH值；所述動態處理單元包括依次連接的動態水解池和動態脫氮池，用于對經過過濾和調節的廢水進行初步水解、脫氮；所述生化單元包括厭氧反應器和缺氧好氧池，用于進行生化處理；所述高密度沉降池由下至上包括混凝區、絮凝區和斜板沉淀區，混凝區連接第一混凝劑投加裝置，絮凝區連接絮凝劑投加裝置。
權利要求書
1.一種中藥廢水處理集成系統，其特征在于，包括依次連接的物理處理單元、第一調節池、動態處理單元、第二調節池、生化單元和高密度沉降池，所述物理處理單元包括集水井以及與之并聯的事故池和氣浮池，用于在集水井進水波動較大或pH值異常時，將異常水體排入事故池；所述第一調節池和第二調節池均設有供酸設備和供堿設備，用于調節進水pH值；所述動態處理單元包括依次連接的動態水解池和動態脫氮池，用于對經過過濾和調節的廢水進行初步水解、脫氮；所述生化單元包括厭氧反應器和缺氧好氧池，用于進行生化處理；所述高密度沉降池由下至上包括混凝區、絮凝區和斜板沉淀區，混凝區連接第一混凝劑投加裝置，絮凝區連接絮凝劑投加裝置；所述厭氧反應器的頂部設有出水口，底部設有進水管、排泥口或回流口；厭氧反應器的底部設有布水裝置，布水裝置包括分水包和若干個枝狀配水管，分水包設在厭氧反應器的內壁上，并沿著厭氧反應器的周向環繞一周，分水包的任意位置均可連接厭氧反應器的進水管；若干個枝狀配水管均勻、可拆卸地與分水包連接，枝狀配水管的自由端伸向厭氧反應器內部，每個枝狀配水管包括主管以及主管上的若干個配水軟管，配水軟管與對應的主管具有傾斜角度；主管的和配水軟管的自由端均設有噴嘴；所述厭氧反應器設有攪拌裝置，攪拌裝置的攪拌軸穿入?yún)捬醴磻?yīng)器，且豎直設置，攪拌軸底部設有四個輻射狀的連接桿，每個連接桿對應連接一個枝狀配水管，用于帶動枝狀配水管轉動；所述分水包外部對應設有固定架，所述固定架包括滑軌板槽和若干個支架，滑軌板槽設在分水包面對厭氧反應器內部的一面，并沿分水包布設，滑軌板槽為凹槽板，其凹槽向分水包方向凸出，并擠壓分水包；所述支架一端連接厭氧反應器的內壁，另一端連接滑軌板槽邊緣，用于固定滑軌板槽的位置；所述主管包括固定部、連接部和布水部，固定部處于分水包內部，用于固定、支持連接部；連接部依次穿過分水包和滑軌板槽，用于連接固定部和布水部；布水部處于分水包外部，布水部的左右兩側對稱連接若干個配水軟管，形成樹枝狀，攪拌軸的連接桿連接布水部；固定部具有鏤空的框架結構，使得分水包內的液體能夠通過固定部流入連接部，同時不影響分水包內的水體流動；連接部和布水部均為中空管體。
2.根據權利要求1所述的中藥廢水處理集成系統，其特征在于，所述物理處理單元包括依次連接的機械格柵、集水井和氣浮池，集水井的出口并聯氣浮池和事故池，事故池的出口連接氣浮池；所述集水井內設有第一液位計和第一pH計，集水井連接氣浮池的管路上設有第一泵和第一電磁閥，集水井連接事故池的管路上設有第二泵和第二電磁閥，事故池連接氣浮池的管路上設有第三泵；第一液位計、第一pH計、第一泵、第二泵、第三泵、第一電磁閥、第二電磁閥均與控制器通訊連接。
3.根據權利要求2所述的中藥廢水處理集成系統，其特征在于，所述氣浮池的出口連接第一調節池的進口，第一調節池內設有第二pH計，第一調節池連接第一供酸裝置和第一供堿裝置，第一調節池的出口通過第四泵連接動態水解池的進口；所述動態處理單元包括依次連接的動態水解池、動態脫氮池和中沉池，動態脫氮池內設有潛水?dāng)嚢铏C(jī)，中沉池用于泥水分離，中沉池設有第一污泥回流管道，用于將中沉池內的部分污泥回流至動態脫氮池。
4.根據權利要求1所述的中藥廢水處理集成系統，其特征在于，所述生化單元包括依次連接的厭氧反應器、厭氧沉淀池、缺氧好氧池和二沉池，厭氧沉淀池設有第二污泥回流管道，用于將厭氧沉淀池內的部分污泥回流至厭氧反應器；二沉池設有第三污泥回流管道和第四污泥回流管道，第三污泥回流管道用于將二沉池內的部分污泥回流至缺氧好氧池，第四污泥回流管道用于將二沉池內的部分污泥回流至動態脫氮池。
5.根據權利要求1所述的中藥廢水處理集成系統，其特征在于，所述進水管連接第二調節池的出水口，進水管上安裝電磁閥，電磁閥與控制器通訊連接，用于控制是否進水以及進水的時間，并形成脈沖式進水。
6.根據權利要求5所述的中藥廢水處理集成系統，其特征在于，所述固定部的一端通過螺絲固定在分水包覆蓋的厭氧反應器內壁上，另一端連接所述連接部；連接部銜接布水部的一端設有第一開口，第一開口處于滑軌板槽的凹槽內；布水部的一端設有第二開口，用于銜接第一開口，使得分水包內的液體能夠通過第一開口和第二開口流入布水部；布水部的另一端為自由端遠離厭氧反應器內壁且伸向厭氧反應器內部；第一開口和第二開口均設有可開關端蓋或閥門，端蓋或閥門均與控制器通訊連接，布水部的轉動、脈沖進水與端蓋或閥門連鎖控制。
7.根據權利要求6所述的中藥廢水處理集成系統，其特征在于，所述固定部與連接部為套管結構，固定部套在連接部的外部，連接部通過彈簧連接厭氧反應器的內壁，連接部能夠在分水包的水壓推力下伸出分水包，使得第一開口與第二開口對接，分水包內水壓降低時，彈簧將連接部拉回原來的位置。
發明內容
為解決上述技術問題之一，本發明提供一種中藥廢水處理集成系統，包括依次連接的物理處理單元、第一調節池、動態處理單元、第二調節池、生化單元和高密度沉降池，所述物理處理單元包括集水井以及與之并聯的事故池和氣浮池，用于在集水井進水波動較大或pH值異常時，將異常水體排入事故池；
所述第一調節池和第二調節池均設有供酸設備和供堿設備，用于調節進水pH值；
所述動態處理單元包括依次連接的動態水解池和動態脫氮池，用于對經過過濾和調節的廢水進行初步水解、脫氮；所述生化單元包括厭氧反應器和缺氧好氧池，用于進行生化處理；
所述高密度沉降池由下至上包括混凝區、絮凝區和斜板沉淀區，混凝區連接第一混凝劑投加裝置，絮凝區連接絮凝劑投加裝置。
可選的，所述物理處理單元包括依次連接的機械格柵、集水井和氣浮池，機械格柵設在格柵渠內，格柵渠連接集水井的進口，集水井的出口并聯氣浮池和事故池，事故池的出口連接氣浮池；
所述集水井內設有第一液位計和第一pH計，集水井連接氣浮池的管路上設有第一泵和第一電磁閥，集水井連接事故池的管路上設有第二泵和第二電磁閥，事故池連接氣浮池的管路上設有第三泵；
第一液位計、第一pH計、第一泵、第二泵、第三泵、第一電磁閥、第二電磁閥均與控制器通訊連接。
由于中藥車間在發生事故時，通常使得原水中藥廢水的pH值偏大或偏小，第一pH計與第一泵、第一電磁閥、第二泵、第二電磁閥、第三泵連鎖控制。當?shù)谝?/span>pH計檢測到集水井內的pH值持續正常時，第一泵、第一電磁閥開啟，第二泵、第二電磁閥、第三泵關閉，集水井內的廢水可正常輸入氣浮池。當集水井內的pH異常時，第一泵、第一電磁閥、第三泵關閉，第二泵、第二電磁閥開啟，集水井內的廢水輸入事故池。當集水井內的pH恢復正常時，即來水穩定后，第一泵、第一電磁閥、第三泵開啟，事故池和集水井內的廢水均能輸入氣浮池。通過對廢水去向的自動控制，避免對系統造成沖擊。
可選的，所述氣浮池的出口連接第一調節池的進口，第一調節池內設有第二pH計，第一調節池連接第一供酸裝置和第一供堿裝置，第一調節池的出口通過第四泵連接動態水解池的進口。
可選的，所述動態處理單元包括依次連接的動態水解池、動態脫氮池和中沉池，動態脫氮池內設有潛水?dāng)嚢铏C(jī)，中沉池用于泥水分離，中沉池設有第一污泥回流管道，用于將中沉池內的部分污泥回流至動態脫氮池。
可選的，所述生化單元包括依次連接的厭氧反應器、厭氧沉淀池、缺氧好氧池(A/O池)和二沉池，厭氧沉淀池設有第二污泥回流管道，用于將厭氧沉淀池內的部分污泥回流至厭氧反應器；二沉池設有第三污泥回流管道和第四污泥回流管道，第三污泥回流管道用于將二沉池內的部分污泥回流至缺氧好氧池，第四污泥回流管道用于將二沉池內的部分污泥回流至動態脫氮池。
可選的，所述厭氧反應器的頂部設有出水口，底部設有進水管、排泥口或回流口；
厭氧反應器的底部設有布水裝置，布水裝置包括分水包和若干個枝狀配水管，分水包設在厭氧反應器的內壁上，并沿著厭氧反應器的周向環繞一周，分水包的任意位置均可連接厭氧反應器的進水管；
若干個枝狀配水管均勻、可拆卸地與分水包連接，枝狀配水管的自由端伸向厭氧反應器內部，每個枝狀配水管包括主管以及主管上的若干個配水軟管，配水軟管與對應的主管具有傾斜角度；主管的和配水軟管的自由端均設有噴嘴；
所述厭氧反應器設有攪拌裝置，攪拌裝置的攪拌軸穿入?yún)捬醴磻?yīng)器，且豎直設置，攪拌軸底部設有四個輻射狀的連接桿，每個連接桿對應連接一個枝狀配水管，用于帶動枝狀配水管轉動，攪拌軸對應厭氧反應器中部的位置設有攪拌葉片。
可選的，所述進水管連接第二調節池的出水口，進水管上安裝電磁閥，電磁閥與控制器通訊連接，用于控制是否進水以及進水的時間，并形成脈沖式進水。
可選的，所述分水包為柔性材質，分水包的上下兩側邊緣處通過剛性配件固定在厭氧反應器的內壁上。
可選的，所述分水包外部對應設有固定架，所述固定架包括滑軌板槽和若干個支架，滑軌板槽設在分水包面對厭氧反應器內部的一面，并沿分水包布設，滑軌板槽為凹槽板，其凹槽向分水包方向凸出，并擠壓分水包；
所述支架一端連接厭氧反應器的內壁，另一端連接滑軌板槽邊緣，用于固定滑軌板槽的位置。
可選的，所述主管包括固定部、連接部和布水部，固定部處于分水包內部，用于固定、支持連接部；連接部依次穿過分水包和滑軌板槽，用于連接固定部和布水部；布水部處于分水包外部，布水部的左右兩側對稱連接若干個配水軟管，形成樹枝狀，攪拌軸的連接桿連接布水部；
固定部具有鏤空的框架結構，使得分水包內的液體能夠通過固定部流入連接部，同時不影響分水包內的水體流動；連接部和布水部均為中空管體。
進一步可選的，所述固定部的一端通過螺絲固定在分水包覆蓋的厭氧反應器內壁上，另一端連接所述連接部；
連接部銜接布水部的一端設有第一開口，第一開口處于滑軌板槽的凹槽內；布水部的一端設有第二開口，用于銜接第一開口，使得分水包內的液體能夠通過第一開口和第二開口流入布水部；布水部的另一端為自由端遠離厭氧反應器內壁且伸向厭氧反應器內部；第一開口和第二開口均設有可開關端蓋或閥門，端蓋或閥門均與控制器通訊連接，布水部的轉動、脈沖進水與端蓋或閥門連鎖控制。
可選的，所述固定部與連接部為套管結構，固定部套在連接部的外部，連接部通過彈簧連接厭氧反應器的內壁，連接部能夠在分水包的水壓推力下伸出分水包，使得第一開口與第二開口對接，分水包內水壓降低時，彈簧將連接部拉回原來的位置。
進一步可選的，厭氧反應器出水自流進入?yún)捬醭恋沓�，厭氧沉淀池設有排泥泵，將污泥回流至厭氧反應器，剩余污泥排放至污泥處理系統，排泥泵可以設定運行和停止時間，自動運行。
進一步可選的，所述厭氧沉淀池出水自流進入缺氧好氧池，缺氧區設有潛水?dāng)嚢铏C(jī)，好氧區設有溶解氧儀和曝氣裝置，溶解氧儀和曝氣裝置與控制器通訊連接并連鎖控制，自動調節曝氣頻率，節約能源；好氧區內設有氣提裝置，通過氣提實現好氧硝化液回流至缺氧區；
好氧區的出水自流進入二沉池，二沉池的污泥一部分回流至缺氧好氧池，另一部分回流至動態脫氮池，剩余污泥排放至污泥處理系統。
可選的，所述高密度沉降池設有攪拌器，攪拌軸豎直貫穿斜板沉淀區、絮凝區和混凝區，攪拌軸處于絮凝區和混凝區的部分均勻設有攪拌葉片，處于斜板沉淀區的部分無攪拌葉片，攪拌軸貫穿斜板沉淀區的位置的斜板上設有通孔，不影響攪拌軸轉動；斜板沉淀區的頂部出口連接巴歇爾槽，用于排出合格產水。
本發明所述的中藥廢水處理集成系統，具有以下有益效果：

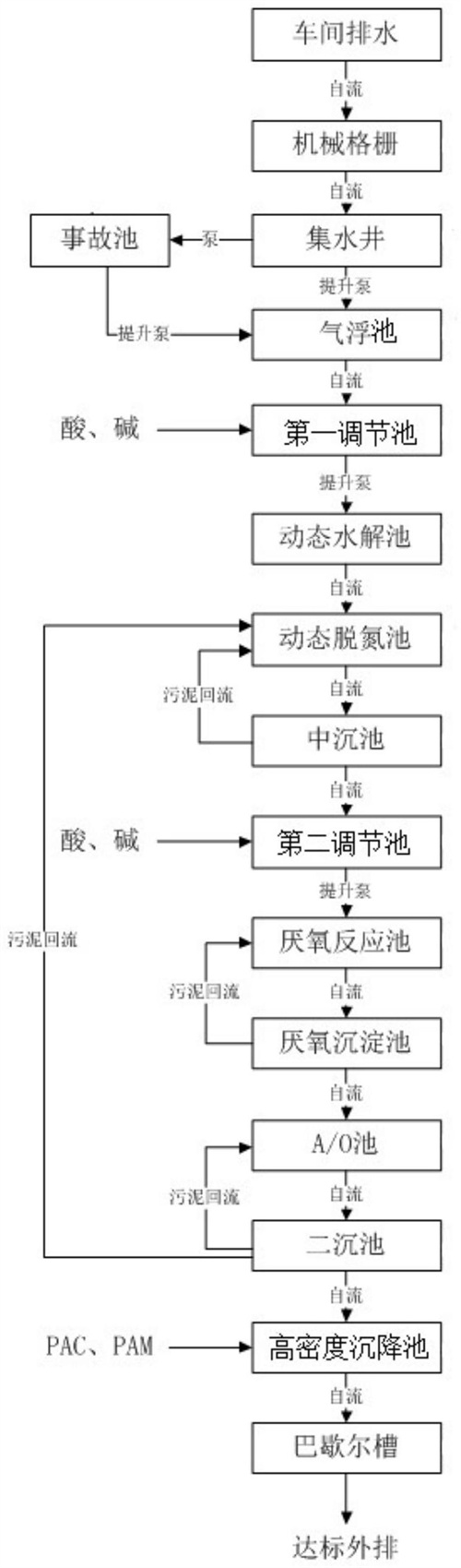

(1)所述中藥廢水處理集成系統，對于中藥廢水的污染物成分復雜、COD、總氮、總磷、懸浮物含量都較高的特點，選擇“機械格柵-氣浮-動態水解-動態脫氮-厭氧反應-A/O-二沉池-高密度沉降”的聯合處理工藝；通過機械格柵和氣浮，去除廢水中的固體物質、懸浮物質，避免對后續污水處理產生影響；采用動態水解-動態脫氮-厭氧-A/O，去除廢水中的總氮和COD，保證達標排放；動態脫氮池利用廢水中的COD，在厭氧處理前去除一部分總氮，減輕后續A/O池的總氮去除負荷，降低A/O池設計池容，減少項目投資成本及占地面積；使用高密度沉降池，進一步去除廢水中的COD、總磷、懸浮物等污染物，保障出水質量；以上各單元有機結合、層層遞進，確保整體的集成系統運行穩定，達標排放；
(2)整體系統自動化程度高，所述集水井、事故池和氣浮池之間連鎖控制，根據集水井內的pH值，判斷是否啟用事故池以及事故池向氣浮池的排水，自動調節來水去向；根據集水井內的液位判斷向氣浮池的進水以及氣浮池的啟用、控制流量，防止池體抽空或者溢出；第一調節池和第二調節池各自加酸泵、加堿泵與對應的pH計聯動，精準調節處理系統的pH值；好氧區的溶解氧儀與曝氣裝置連鎖控制，自動調節曝氣頻率；通過以上措施，簡化運行管理，降低運行費用；
(3)所述中藥廢水處理集成系統的投資、運行成本較低，降低了一次性投資；采用占地面積小、結構緊湊、動態脫氮池能夠承受高負荷的原水、高密度沉降池沉降效果好。
（發明人：王慧芳;張傳兵;楊偉;李玉東;孫振洲;郭麗娟;張勇;王彥軍;趙尚民;胡進林;婁廣亮;高德成）
