公布日：2022.07.19

申請日：2021.01.13

分類號：C02F3/32(2006.01)I;C02F3/34(2006.01)I;C02F3/28(2006.01)I

摘要

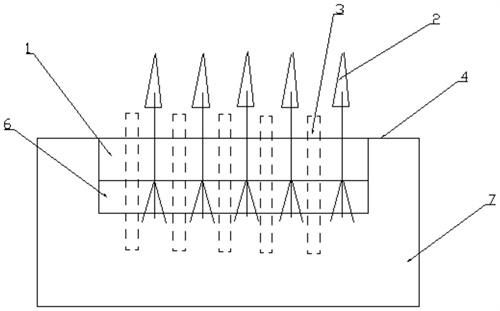

本發明提供了一種環保型缺氧池凈化裝置，其框架為水體，中間一層為浮泥層，浮泥層之上鋪設有玻璃輕石，在玻璃輕石上表層鋪設一層金屬網，水生綠植扦插于玻璃輕石中，其根系扎根于浮泥層，設有多根N2排氣管一端安裝于水體，另一端穿過金屬網孔洞，并通過金屬網和浮泥層固定，本裝置整體安裝于缺氧池內，通過本裝置，對厭氧池內的硝態氮和磷等成分，起到凈化水質的效果，水生綠植根系消耗厭氧池氧氣，為厭氧池反硝化反應做好準備，玻璃輕石媳婦污泥中臭味，同時及時通過N2排氣管排放N2。

權利要求書

1.一種環保型缺氧池凈化裝置，其特征是，框架為水體，中間一層為浮泥層，浮泥層之上鋪設有玻璃輕石，在玻璃輕石上表層鋪設一層金屬網，水生綠植扦插于玻璃輕石中，其根系扎根于浮泥層，設有多根N2排氣管一端安裝于水體，另一端穿過金屬網孔洞，并通過金屬網和浮泥層固定，本裝置整體安裝于缺氧池內。

2.根據權利要求1所述的一種環保型缺氧池凈化裝置，其特征是，所述的框架長度為5m，寬度為2.5m。

3.根據權利要求1所述的一種環保型缺氧池凈化裝置，其特征是，所述的N2排氣管上端高于金屬網10-15cm。

4.根據權利要求1所述的一種環保型缺氧池凈化裝置，其特征是，所述的水生綠植間隔10cm，根部穿過玻璃輕石5-15cm。

5.根據權利要求1所述的一種環保型缺氧池凈化裝置，其特征是，所述框架為DN150口徑的PVC管制作。

6.根據權利要求1所述的一種環保型缺氧池凈化裝置，其特征是，所述的N2排氣管為口徑3cm，長度50cm的pvc管。

發明內容

本發明的目的在于提供種環保型缺氧池凈化裝置，通過本裝置對污水污泥中大量硝化氮、磷以及污泥腐蝕性臭氣，起到凈化水質的作用。

為實現上述目的，本發明提供如下技術方案：一種環保型缺氧池凈化裝置，其框架為水體，中間一層為浮泥層，浮泥層之上鋪設有玻璃輕石，在玻璃輕石上表層鋪設一層金屬網，水生綠植扦插于玻璃輕石中，其根系扎根于浮泥層，設有多根N2排氣管一端安裝于水體，另一端穿過金屬網孔洞，并通過金屬網和浮泥層固定，本裝置整體安裝于缺氧池內。

作為優選，所述的框架長度為5m，寬度為2.5m。

作為優選，所述的N2排氣管上端高于金屬網10-15cm。

作為優選，所述的水生綠植間隔10cm，根部穿過玻璃輕石5-15cm。

作為優選，所述框架為DN150口徑的PVC管制作。

作為優選，所述的N2排氣管為口徑3cm，長度50cm的pvc管。

本裝置工作原理是：水生綠植根系伸入到浮泥內，吸收浮泥當中的硝態氮和磷等成分，起到凈化水質的效果。同時水生綠植根系的耗氧作用也將降低厭氧池內的溶氧，為反硝化反應創造更有利的條件。

玻璃輕石因其具有較大的比表面積，具有一定的吸附異味的效果，浮泥內腐殖質所散發出的臭味可以被上層的輕石所吸收，在一定程度上起到了除臭的效果。

厭氧池內發生的反硝化作用需要及時排出N2，因此本裝置增加了N2排氣管伸入水底，既排出了N2，也阻止了有害氣體的釋放。

本發明具備以下有益效果：通過本裝置，對厭氧池內的硝態氮和磷等成分，起到凈化水質的效果，水生綠植根系消耗厭氧池氧氣，為厭氧池反硝化反應做好準備，玻璃輕石媳婦污泥中臭味，同時及時通過N2排氣管排放N2。

（發明人：羅剛;潘天揚;呂天云;梅英杰）
