公布日：2022.11.18
申請日：2022.07.12
分類號：B28B1/00(2006.01)I;B28B17/04(2006.01)I;B28B17/00(2006.01)I
摘要
本發明公開了一種污泥爐渣陶粒制備裝置，屬于陶粒制備領域，一種污泥爐渣陶粒制備裝置，包括支撐架，所述支撐架內部轉動連接有傳送帶，所述支撐架一側下方固定連接有連接板，所述連接板上固定連接有螺旋外管，所述螺旋外管內部設置有螺旋內管，所述螺旋內管頂端固定連接有進料管，所述進料管頂端固定連接有進料斗，所述進料斗位于傳送帶一側，所述支撐架頂部固定連接有冷卻組件，所述冷卻組件與螺旋外管相連通，空氣通過螺旋內管外壁上開設的進氣孔進入到螺旋內管內部對陶粒進行降溫，通過在陶粒向下滾動移動的同時進行降溫，提高對陶粒降溫的全面性和效果。
權利要求書

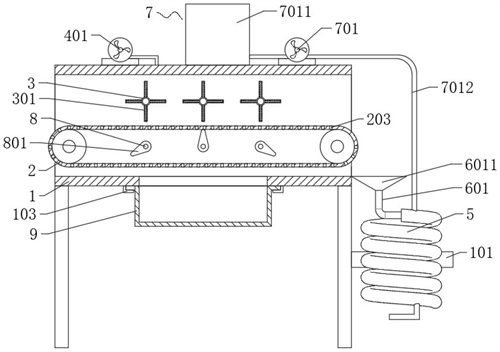

1.一種污泥爐渣陶粒制備裝置，包括支撐架(1)，其特征在于，所述支撐架(1)內部轉動連接有傳送帶(2)，所述傳送帶(2)上方的支撐架(1)上轉動連接有多組中空管(3)，所述中空管(3)外壁上固定連接有多組撥桿(301)，所述撥桿(301)內部開設有與中空管(3)相連通的通槽(3011)，所述撥桿(301)外壁開設有多組與通槽(3011)相連通的出氣孔(3012)，所述支撐架(1)頂部設置有供氣組件(4)，所述供氣組件(4)與中空管(3)相連通；所述支撐架(1)一側下方固定連接有連接板(101)，所述連接板(101)上固定連接有螺旋外管(5)，所述螺旋外管(5)內部設置有螺旋內管(6)，所述螺旋內管(6)頂端固定連接有進料管(601)，所述進料管(601)頂端固定連接有進料斗(6011)，所述進料斗(6011)位于傳送帶(2)一側，所述支撐架(1)頂部固定連接有冷卻組件(7)，所述冷卻組件(7)與螺旋外管(5)相連通。
2.根據權利要求1所述的一種污泥爐渣陶粒制備裝置，其特征在于，所述供氣組件(4)包括供氣泵(401)，所述供氣泵(401)固定連接在支撐架(1)頂部，所述供氣泵(401)輸出端固定連接有供氣管(402)，多組所述中空管(3)的一端均貫穿支撐架(1)并固定連接有旋轉接頭(403)，多組所述旋轉接頭(403)之間通過連接管(404)相連通，所述供氣管(402)遠離供氣泵(401)的一端與連接管(404)相連通。
3.根據權利要求1所述的一種污泥爐渣陶粒制備裝置，其特征在于，所述傳送帶(2)上開設有多組等距陣列的通孔(203)，所述通孔(203)用于將落在傳送帶(2)上的灰塵篩出。
4.根據權利要求1所述的一種污泥爐渣陶粒制備裝置，其特征在于，所述支撐架(1)內部轉動連接有多組轉軸(8)，多組所述轉軸(8)上均固定連接有凸輪(801)，所述凸輪(801)位于傳送帶(2)內部。
5.根據權利要求1所述的一種污泥爐渣陶粒制備裝置，其特征在于，所述支撐架(1)底部固定連接有兩組卡座(103)，兩組所述卡座(103)上共同滑動有收集箱(9)，所述收集箱(9)開口與支撐架(1)相連通。
6.根據權利要求1所述的一種污泥爐渣陶粒制備裝置，其特征在于，所述冷卻組件(7)包括冷氣泵(701)和制冷機(7011)，所述冷氣泵(701)和制冷機(7011)均固定連接在支撐架(1)頂部，所述冷氣泵(701)進氣端與制冷機(7011)相連通，所述冷氣泵(701)出氣端固定連接有出氣管(7012)，所述出氣管(7012)遠離冷氣泵(701)的一端與螺旋外管(5)上端相連通，所述螺旋內管(6)外壁開設有多組等距設置的進氣孔(7013)。
7.根據權利要求1所述的一種污泥爐渣陶粒制備裝置，其特征在于，所述冷卻組件(7)包括水泵(702)和水箱(7021)，所述水泵(702)和水箱(7021)均固定連接在支撐架(1)頂部，所述水泵(702)輸入端與水箱(7021)相連通，所述水泵(702)輸出端固定連接有出水管(7022)，所述出水管(7022)遠離水泵(702)的一端與螺旋外管(5)上端相連通。
8.根據權利要求7所述的一種污泥爐渣陶粒制備裝置，其特征在于，所述支撐架(1)底部固定連接有固定板(102)，所述固定板(102)底部固定連接有冷卻箱(7023)，所述冷卻箱(7023)內部設置有換熱管(7024)，所述換熱管(7024)的一端固定連接有排水管(7025)，所述排水管(7025)遠離換熱管(7024)的一端與螺旋外管(5)底端相連通，所述換熱管(7024)另一端固定連接有循環管(7026)，所述循環管(7026)遠離換熱管(7024)的一端與水箱(7021)相連通。
發明內容
為了克服上述的技術問題，本發明的目的在于提供一種污泥爐渣陶粒制備裝置，空氣通過螺旋內管外壁上開設的進氣孔進入到螺旋內管內部對陶粒進行降溫，通過在陶粒向下滾動移動的同時進行降溫，提高對陶粒降溫的全面性和效果。
本發明的目的可以通過以下技術方案實現：
一種污泥爐渣陶粒制備裝置，包括支撐架，所述支撐架內部轉動連接有傳送帶，所述傳送帶上方的支撐架上轉動連接有多組中空管，所述中空管外壁上固定連接有多組撥桿，所述撥桿內部開設有與中空管相連通的通槽，所述撥桿外壁開設有多組與通槽相連通的出氣孔，所述支撐架頂部設置有供氣組件，所述供氣組件與中空管相連通；所述支撐架一側下方固定連接有連接板，所述連接板上固定連接有螺旋外管，所述螺旋外管內部設置有螺旋內管，所述螺旋內管頂端固定連接有進料管，所述進料管頂端固定連接有進料斗，所述進料斗位于傳送帶一側，所述支撐架頂部固定連接有冷卻組件，所述冷卻組件與螺旋外管相連通。
作為本發明進一步的方案：所述供氣組件包括供氣泵，所述供氣泵固定連接在支撐架頂部，所述供氣泵輸出端固定連接有供氣管，多組所述中空管的一端均貫穿支撐架并固定連接有旋轉接頭，多組所述旋轉接頭之間通過連接管相連通，所述供氣管遠離供氣泵的一端與連接管相連通。
作為本發明進一步的方案：所述傳送帶上開設有多組等距陣列的通孔，所述通孔用于將落在傳送帶上的灰塵篩出。
作為本發明進一步的方案：所述支撐架內部轉動有多組所述轉軸，多組所述轉軸上均固定連接有凸輪，所述凸輪位于傳送帶內部。
作為本發明進一步的方案：所述支撐架底部固定連接有兩組卡座，兩組所述卡座上共同滑動有收集箱，所述收集箱開口與支撐架相連通。
作為本發明進一步的方案：所述冷卻組件包括冷氣泵和制冷機，所述冷氣泵和制冷機均固定連接在支撐架頂部，所述冷氣泵進氣端與制冷機相連通，所述冷氣泵出氣端固定連接有出氣管，所述出氣管遠離冷氣泵的一端與螺旋外管上端相連通，所述螺旋內管外壁開設有多組等距設置的進氣孔。
作為本發明進一步的方案：所述冷卻組件包括水泵和水箱，所述水泵和水箱均固定連接在支撐架頂部，所述水泵輸入端與水箱相連通，所述水泵輸出端固定連接有出水管，所述出水管遠離水泵的一端與螺旋外管上端相連通。
作為本發明進一步的方案：所述支撐架底部固定連接有固定板，所述固定板底部固定連接有冷卻箱，所述冷卻箱內部設置有換熱管，所述換熱管的一端固定連接有排水管，所述排水管遠離換熱管的一端與螺旋外管底端相連通，所述換熱管另一端固定連接有循環管，所述循環管遠離換熱管的一端與水箱相連通。
本發明的有益效果：
1、本發明中，空氣通過螺旋內管外壁上開設的進氣孔進入到螺旋內管內部對陶粒進行降溫，通過在陶粒向下滾動移動的同時進行降溫，提高對陶粒降溫的全面性和效果。
2、本發明中，冷卻液通過出水管送入到螺旋外管和螺旋內管之間的空腔內，對螺旋內管進行降溫，螺旋內管將冷卻液的溫度傳遞到內部的陶粒上，對陶粒進行降溫，提高降溫的安全性，避免陶粒溫度急劇下降出現開裂
3、本發明中，通過供氣管和旋轉接頭將空氣送入到中空管內部，然后進入到撥桿內部的通槽內，從出氣孔噴出到傳送帶上的陶粒上，對陶粒進行初步降溫的同時將陶粒上的灰塵吹出，提高清理的方便性。
（發明人：周其胤;高寒;趙軍）
