公布日：2023.03.24

申請日：2022.12.15

分類號：C02F3/30(2023.01)I;C02F3/02(2023.01)I;C02F3/32(2023.01)I;C02F3/28(2023.01)I;C02F101/38(2006.01)N;C02F101/30(2006.01)N;C02F101/16(2006.01)N

摘要

本發明公開了一種分散式生活污水處理系統,包括沿污水處理方向依次連通的預沉調節池、序批式生化池和氧化塘、預沉調節池的內部被第一、第二隔板分成第一腔室、第二腔室和用于對來水進行均質均量調節的調節腔、頂部設有與第一腔室和調節腔對應連通的黑、灰水進水口，第一、第二隔板上設有利用高度落差將第一腔室內的中層糞液導至第二腔室以及將第二腔室內的中間層的清液導至調節腔的糞液管和清夜管，氧化塘的出水口上設有水質監測儀并連通有排放管和回流管，回流管的出口端與調節腔的灰水進水口相連通。本發明解決了如何能降低運維成本、提高處理效率并使出水水質滿足所需的技術問題。

權利要求書

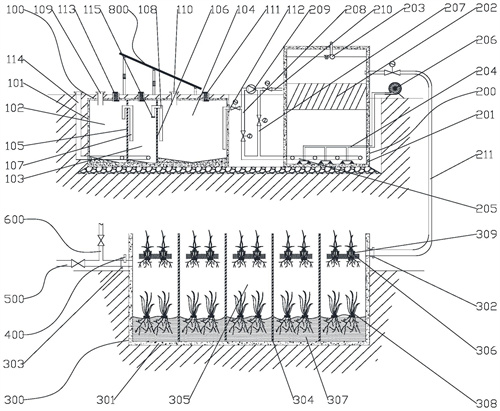

1.一種分散式生活污水處理系統,其特征在于，包括沿污水處理方向依次設置的預沉調節池、序批式生化池和氧化塘；所述預沉調節池包括池體，所述池體內并排設有將其自左向右分為第一腔室、第二腔室和用于對來水進行均質均量調節的調節腔的第一隔板和第二隔板，所述第一隔板上設有糞液管，所述糞液管的出口端低于其入口端且兩端對應位于所述第一腔室和所述第二腔室內，所述第二隔板上設有清夜管，所述清夜管的出口端低于其入口端且兩端對應位于所述第二腔室和所述調節腔內，所述池體的頂壁上設有與所述第一腔室相連通黑水進水口、與所述調節腔相連通的灰水進水口以及三個與所述第一腔室、所述第二腔室和所述調節腔對應連通的排氣口、側壁上設有與所述調節腔相連通的輸送管；所述序批式生化池包括生化池體，所述生化池體的內部設有酶浮填料層、位于所述酶浮填料層上方的浮球液位計以及位于所述酶浮填料層下方的曝氣裝置和穿孔管，所述曝氣裝置的入口端與位于所述生化池外的鼓風機相連通，所述穿孔管的一端伸出所述生化池體并連通有導入管和導出管，所述導出管的出口端與所述輸送管的出口端共同連通排放泵的入口，所述排放泵的出口與排泥管和所述導入管的入口端共同連通，所述生化池體位于所述酶浮填料層上方的側壁上連通有導流管，所述導流管的出口端低于其進口端并與所述氧化塘的進水口相連通；所述氧化塘的出水口上設有水質監測儀并連通有排放管和回流管，所述回流管的出口端與所述灰水進水口相連通，所述回流管、所述排放管、所述導流管、所述排泥管、所述導入管、所述導出管和所述輸送管上均設有電動閥，所述電動閥、所述水質監測儀、所述排放泵、所述鼓風機、所述曝氣裝置、所述浮球液位計均與PLC控制器相連。

2.根據權利要求1所述的分散式生活污水處理系統,其特征在于，還包括與所述電動閥、所述水質監測儀、所述排放泵、所述鼓風機、所述曝氣裝置、所述浮球液位計和所述PLC控制器均電連接的光伏發電裝置。

3.根據權利要求1所述的分散式生活污水處理系統,其特征在于，所述氧化塘為推流氧化塘，所述推流氧化塘包括氧化池，所述氧化池的兩相對側壁上分別設有進水口和出水口、內部等間隔交錯排布有多個豎向設置的擋流板，所述擋流板將所述氧化池的內部分成多個沿所述進水口至所述出水口方向順次連通的凈化區，所述凈化區的頂部設有泡沫浮床、底部填充有沉水植物基質，所述沉水植物基質上種植有位于所述泡沫浮床下方的沉水植物，所述泡沫浮床上種植有挺水植物。

4.根據權利要求3所述的分散式生活污水處理系統,其特征在于，所述挺水植物為滿江紅、鳳眼蓮、大漂、水鱉、槐葉萍中的一種或者幾種組合。

5.根據權利要求3所述的分散式生活污水處理系統,其特征在于，所述沉水植物為黑藻、苦草、狐尾藻、金魚藻中的一種或者幾種組合。

6.根據權利要求1所述的分散式生活污水處理系統,其特征在于，所述酶浮填料層包括框架和若干等間隔且傾斜安裝在所述框架內的酶浮填料。

7.根據權利要求6所述的分散式生活污水處理系統,其特征在于，所述酶浮填料的傾斜角度為與水平方向呈60°-75°。

8.根據權利要求1所述的分散式生活污水處理系統,其特征在于，每個所述排氣口內設有活性炭層。

9.根據權利要求1所述的分散式生活污水處理系統,其特征在于，所述池體上設有與所述第一腔室和所述第二腔室的側底部共同連通的抽糞管。

10.根據權利要求1所述的分散式生活污水處理系統,其特征在于，所述清夜管的進口端上設有濾網。

發明內容

為此，本發明要解決的技術問題在于如何能降低運維成本、提高處理效率并使出水水質滿足所需。

為解決上述技術問題，本發明提供了一種分散式生活污水處理系統,包括沿污水處理方向依次設置的預沉調節池、序批式生化池和氧化塘；

所述預沉調節池包括池體，所述池體內并排設有將其自左向右分為第一腔室、第二腔室和用于對來水進行均質均量調節的調節腔的第一隔板和第二隔板，所述第一隔板上設有糞液管，所述糞液管的出口端低于其入口端且兩端對應位于所述第一腔室和所述第二腔室內，所述第二隔板上設有清夜管，所述清夜管的出口端低于其入口端且兩端對應位于所述第二腔室和所述調節腔內，所述池體的頂壁上設有與所述第一腔室相連通黑水進水口、與所述調節腔相連通的灰水進水口以及三個與所述第一腔室、所述第二腔室和所述調節腔對應連通的排氣口、側壁上設有與所述調節腔相連通的輸送管；

所述序批式生化池包括生化池體，所述生化池體的內部設有酶浮填料層、位于所述酶浮填料層上方的浮球液位計以及位于所述酶浮填料層下方的曝氣裝置和穿孔管，所述曝氣裝置的入口端與位于所述生化池外的鼓風機相連通，所述穿孔管的一端伸出所述生化池體并連通有導入管和導出管，所述導出管的出口端與所述輸送管的出口端共同連通排放泵的入口，所述排放泵的出口與排泥管和所述導入管的入口端共同連通，所述生化池體位于所述酶浮填料層上方的側壁上連通有導流管，所述導流管的出口端低于其進口端并與所述氧化塘的進水口相連通；

所述氧化塘的出水口上設有水質監測儀并連通有排放管和回流管，所述回流管的出口端與所述灰水進水口相連通，所述回流管、所述排放管、所述導流管、所述排泥管、所述導入管、所述導出管和所述輸送管上均設有電動閥，所述電動閥、所述水質監測儀、所述排放泵、所述鼓風機、所述曝氣裝置、所述浮球液位計均與PLC控制器相連。

本發明的一個實施例中，還包括與所述電動閥、所述水質監測儀、所述排放泵、所述鼓風機、所述曝氣裝置、所述浮球液位計和所述PLC控制器均電連接的光伏發電裝置。

本發明的一個實施例中，所述氧化塘為推流氧化塘，所述推流氧化塘包括氧化池，所述氧化池的兩相對側壁上分別設有進水口和出水口、內部等間隔交錯排布有多個豎向設置的擋流板，所述擋流板將所述氧化池的內部分成多個沿所述進水口至所述出水口方向順次連通的凈化區，所述凈化區的頂部設有泡沫浮床、底部填充有沉水植物基質，所述沉水植物基質上種植有位于所述泡沫浮床下方的沉水植物，所述泡沫浮床上種植有挺水植物。

本發明的一個實施例中，所述挺水植物為滿江紅、鳳眼蓮、大漂、水鱉、槐葉萍中的一種或者幾種組合。

本發明的一個實施例中，所述沉水植物為黑藻、苦草、狐尾藻、金魚藻中的一種或者幾種組合。

本發明的一個實施例中，所述酶浮填料層包括框架和若干等間隔且傾斜安裝在所述框架內的酶浮填料。

本發明的一個實施例中，所述酶浮填料的傾斜角度為與水平方向呈60°-75°。

本發明的一個實施例中，每個所述排氣口內設有活性炭層。

本發明的一個實施例中，所述池體上設有與所述第一腔室和所述第二腔室的側底部共同連通的抽糞管。

在本發明的一個實施例中，所述清夜管的進口端上設有濾網。

本發明的上述技術方案相比現有技術具有以下優點：

1、本發明通過預沉調節池的設置，使得黑水先依次經過第一腔室、第二腔室進行有機物厭氧發酵、分解，并進行逐池沉淀預處理后，再利用高度落差流入到調節腔中與灰水充分混合，大大減輕了水體有機負荷，從而不僅降低了序批式生化池的工作負擔，而且提高了污水處理效率。

2、本發明通過排放泵、一管兩用的穿孔管以及均設有電動閥的導入管、導出管、排泥管和輸送管的如下配合：當序批式生化池需要進水時，控制排放泵運行，輸送管和導入管上的電動閥打開且排泥管和導出管上的電動閥關閉，在排放泵的作用下，經過調節腔調節后的均質均量的污水依次經過輸送管、排放泵、導入管和穿孔管后進入生化池體內；當序批式生化池需要排泥時，控制排放泵運行，輸送管和導入管上的電動閥關閉且排泥管和導出管上的電動閥打開，在排放泵的作用下，生化池體內泥水依次經過穿孔管、導出管、排放泵和排放管后排出，實現了僅用一臺排放泵聯動電動閥交替控制了序批式生化池進水和排泥的雙過程，不僅簡化了結構，而且大大降低了運維成本。

3、本發明通過在氧化塘的出水口上設有水質監測儀并連通有排放管和回流管，回流管的出口端與灰水進水口相連通的設置，水質監測儀實時監測出水水質，并將數據發給PLC控制器，PLC控制器將數據與根據所需設置的預設值進行比較，若在不大于預設值則通過排放管排出，否則通過回流管輸送至調節池內重新處理，保證了出水水質滿足所需，不僅有效避免了出水水質不達標的情況，而且實現了回用。

4、本發明通過在序批式生化池中設有由框架和若干等間隔且傾斜安裝在框架內的酶浮填料組成的酶浮填料層的設置，不僅為微生物提供了載體，并為世代周期長的微生物創造條件以豐富微生物相，提高了池內的活性污泥濃度，有利于硝化和反硝化過程，加速了脫氮進程，而且促進了泥水分離。

5、本發明通過光伏發電裝置為系統中的設備供電，提高了資源的利用率，并大大降低了運營成本。

6、本發明中的預沉調節池、序批式生化池和氧化塘均可采用全地埋式、半地埋式或者地上式的方式進行安裝，擴大了適用范圍。

（發明人：李崗;劉超;王浩;錢進）
