公布日：2022.09.02
申請日：2022.05.16
分類號：C02F11/00(2006.01)I;C02F11/04(2006.01)I;C02F11/125(2019.01)I;C02F11/14(2019.01)I;C02F101/20(2006.01)N
摘要
本發明公開了一種污泥可降解金屬離子處置方法，包括以下步驟：城市污水處理廠剩余污泥，通過快速脫水設備，實現污泥含水率降到40%以下。然后加入適量絡合劑和微生物組團，攪拌均勻構成絮凝狀絡合物質。再將絡合物質輸入活化塔內，促進厭氧硝化處理過程，提升厭氧硝化力度，縮短厭氧硝化時間，厭氧硝化6個小時以上罐體內物料溫度升至55℃～65℃、PH值升至7以上，達到均衡厭氧硝化處理效果。絡合物質在活化塔內經酸化水解過程，產生甲烷氣體，有助于菌類再生分解形成膠狀絮凝物，提升絡合物質的密度、重度、粘性、活性與韌性等指數，提高絡合物質厭氧硝化處理效果，實現殺滅病原體種屬，消除異味，去除金屬離子、放射性等物質及雜質。
權利要求書
1.一種污泥可降解金屬離子處置方法，包括以下步驟：(1)快速脫水處理：城市污水處理廠生化處理污水過程中產生剩余污泥，通過污泥快速脫水設備，實現脫水污泥含水率降到40%以下，有效去除脫水污泥中水份及各類雜質；(2)改變污泥組分：將步驟（1）得到的脫水污泥中加入絡合劑和微生物組團，通過均勻攪拌，構成絮凝狀絡合物質；(3)厭氧硝化：將步驟（2）得到的絡合物質輸入活化塔，通過活化塔中攪拌裝置，促進厭氧硝化處理過程，提升厭氧硝化力度，縮短厭氧硝化時間，厭氧硝化6個小時以上罐體內物料溫度升至55℃～65℃、PH值升至7以上，達到均衡厭氧硝化效果，從活化塔上部排出沼氣，下部排出厭氧硝化活性污泥。
2.根據權利要求1所述的方法，其特征在于：步驟（1）所述的包括有束流脫水機、快速螺旋擠壓機、加藥罐，所述束流脫水機包括箱體、安裝于箱體內的倒錐形型的束流筒，束流筒下端與箱體的底面之間形成堆積區，箱體上部周側開設有溢流口；束流筒上端周側設置有與其連通的輸泥管，加藥罐下部經裝有加藥泵的管路連接束流筒上端周側的加藥孔，輸泥管的輸出口、加藥孔均與束流筒相切；快速螺旋擠壓機斜置，快速螺旋擠壓機下端的入口連通箱體內底部的排絮泥口，快速螺旋擠壓機下端下部設置有排液口，快速螺旋擠壓機上端底部設置有干泥出口。
3.根據權利要求1所述的方法，其特征在于：所述束流筒的錐度為1∶0.3-0.4，所述箱體底面與束流筒上端面的距離為A，束流筒的高為B，A：B=1：0.75。
4.根據權利要求1所述的方法，其特征在于：步驟(2)所述絡合劑的重量為脫水污泥的5%～10%，所述攪拌時間為0.5h～1h；微生物組團重量為脫水污泥的2‰～5‰。
5.根據權利要求4所述的方法，其特征在于：所述絡合劑的組份按質量分?jǐn)?shù)計為：碳酸鈣19.5-35%，硫酸鋁60-80%，聚丙烯酰胺0.5-5%；所述微生物組團按質量分?jǐn)?shù)計為：紅絲蟲60%，鞭毛蟲40%。
6.根據權利要求1所述的方法，其特征在于：步驟（3）所述活化塔包括具有進、出料口的圓柱形罐體和下部設在圓柱形罐體內、上部伸出圓柱形罐體外的環形鏈條，在環形鏈條的長度方向上間隔設有多個擺轉盤，各擺轉盤的中心部具有滑槽孔，在環形鏈條一側的各擺轉盤的中心部穿設有與滑槽孔配合的轉動軸，所述轉動軸的上端穿出圓柱形罐體并與位于圓柱形罐體上部的第一電機輸出端固定連接，各擺轉盤上設有弧形槽，所述環形鏈條穿過弧形槽，在擺轉盤的上、下表面設有與環形鏈條固定連接的限位件，所述伸出圓柱形罐體外的環形鏈條繞設在上鏈輪上，所述上鏈輪與位于圓柱形罐體上部的第二電機輸出端固定連接，所述圓柱形罐體內底部設有下鏈輪，所述環形鏈條下部繞設在下鏈輪上；所述擺轉盤的上表面或下表面設有凸起部，所述凸起部為垂直固定在擺轉盤表面上的若干根具有多個分叉輪葉片的桿體。
7.根據權利要求6所述的方法，其特征在于：所述圓柱形罐體的進料口旁側設有往進料口內輸料的進料倉，所述進料倉的旁側設有往進料倉內輸料的卷?yè)P(yáng)設備，所述卷?yè)P(yáng)設備上具有多個料斗，所述卷?yè)P(yáng)設備的入料端設有水平輸送帶。
8.根據權利要求6所述的方法，其特征在于：所述圓柱形罐體的下部設有支撐架，所述支撐架的下部豎設在地面上，所述圓柱形罐體的出料口設在圓柱形罐體的下部，出料口與地面具有間隔，在出料口的下方的地面上設有出料倉；所述圓柱形罐體的直徑200厘米以上，高度600厘米以上。
9.根據權利要求6所述的方法，其特征在于：所述圓柱形罐體上還設有沼氣排出管口和安全閥口，在圓柱形罐體的側部上、下間隔設置有多組溫度、壓力、PH值、沼氣濃度測試點；溫度、壓力、PH值、沼氣濃度測試點上、下相隔1米。
10.根據權利要求6所述的方法，其特征在于：所述轉動軸下端與位于圓柱形罐體下部體內的支架轉動鉸接，所述圓柱形罐體內的支架向下伸出圓柱形罐體外，所述圓柱形罐體的旁側且位于卷?yè)P(yáng)設備的對側設置有豎立在地面上的自動升降機，圓柱形罐體的上部設有便于日常維護檢修的操作平臺，所述操作平臺連接在卷?yè)P(yáng)設備和自動升降機上部之間。
發明內容
本發明解決技術問題是針對現有硝化技術不足，提供一種成本低、速硝化、改變污泥中組分、高效厭氧硝化處理過程、實現殺滅病原體種屬、消除異味、去除金屬離子、放射性等物質及雜質。做到無廢料、資源化、無公害、無污染、零排放的目標效應。
為解決上述技術問題，本發明提供的技術方案為一種污泥可降解金屬離子處置方法，包括以下步驟：(1)快速脫水處理：城市污水處理廠生化處理污水過程中產生剩余污泥，通過污泥快速脫水設備，實現脫水污泥含水率降到40%以下，有效去除脫水污泥中水份及各類雜質。本污泥快速脫水設備簡單，操作使用方便，污泥脫水效率高，運行費用低。
(2)改變污泥組分：所述步驟(1)處置后，脫水污泥中加入適量絡合劑和微生物組團，通過均勻攪拌，構成絮凝狀絡合物質。
(3)活化塔：所述步驟(2)處置后，輸入活化塔（活化塔高度超過理論高度），通過擺轉盤驅動，促進厭氧硝化處理過程，提升厭氧硝化力度，縮短厭氧硝化時間，厭氧硝化6個小時以上罐體內物料溫度升至55℃～65℃、PH值升至7以上，達到均衡厭氧硝化處理效果。
(4)厭氧硝化處理：所述步驟(3)后，絡合物質在活化塔內經酸化水解過程，產生甲烷氣體，有助于菌類再生分解形成膠狀絮凝物，提升絡合物質的密度、重度、粘性、活性與韌性等指數，提高絡合物質厭氧硝化處理效果，實現殺滅病原體種屬，消除異味，去除金屬離子、放射性等物質及雜質。
上述技術方案中，污泥快速脫水設備。
本發明解決技術問題所采用的方案是，一種污泥快速脫水設備，包括有束流脫水機、快速螺旋擠壓機、加藥罐，所述束流脫水機包括箱體、安裝于箱體內的倒錐形型的束流筒，束流筒下端與箱體的底面之間形成堆積區，箱體上部周側開設有溢流口；束流筒上端周側設置有與其連通的輸泥管，加藥罐下部經裝有加藥泵的管路連接束流筒上端周側的加藥孔，輸泥管的輸出口、加藥孔均與束流筒相切；快速螺旋擠壓機斜置，快速螺旋擠壓機下端的入口連通箱體內底部的排絮泥口，快速螺旋擠壓機下端下部設置有排液口，快速螺旋擠壓機上端底部設置有干泥出口。
進一步的，所述干泥出口處設置有銜接帶式輸送機。
進一步的，所述束流筒的錐度為1∶0.3-0.4，所述箱體底面與束流筒上端面的距離為A，束流筒的高為B，A：B=1：0.75。
進一步的，所述束流筒內下端經若干根支撐柱支撐連接箱體內底，排絮泥口設置在箱體底面的低端位置。
進一步的，所述箱體底部為斜形結構，束流筒下端與箱體內側底面平行，箱體底面形成斜面堆積區。
進一步的，所述排絮泥口處安裝閘門。
進一步的，所述螺旋擠壓機斜形布設的斜度10-20度。
進一步的，所述快速螺旋擠壓機的螺旋葉片的螺旋角為25-35度。
進一步的，所述加藥罐包括罐體、用于封閉罐體上端的罐蓋，罐體內中部豎置有攪拌軸，攪拌軸上設置有若干攪拌葉片，罐蓋外旁側設置有添加口，添加口處設置有蓋子，罐蓋上表面中部豎直安裝有電機，電機的輸出軸穿設罐蓋并與攪拌軸上端連接傳動。
進一步的，所述箱體內壁于溢流口內側設置有溢流堰。
進一步的，所述箱體底部呈倒錐形。
進一步的，所述箱體下端設置有支撐腿。
上述技術方案中，所述絡合劑的加入量?jī)?yōu)選為所述步驟(1)后脫水污泥濕重的5%～10%，所述攪拌時間為0.5h～1h。
上述技術方案中，所述微生物組團的加入量?jī)?yōu)選為所述步驟(1)后脫水污泥濕重的2‰～5‰。
所述絡合劑的組份按質量分?jǐn)?shù)計為：碳酸鈣19.5-35%，硫酸鋁60-80%，聚丙烯酰胺0.5-5%；所述微生物組團按質量分?jǐn)?shù)計為：紅絲蟲60%，鞭毛蟲40%。
上述技術方案中，活化塔,包括具有進、出料口的圓柱形罐體和下部設在圓柱形罐體內、上部伸出圓柱形罐體外的環形鏈條，在環形鏈條的長度方向上間隔設有多個擺轉盤，各擺轉盤的中心部具有滑槽孔，在環形鏈條一側的各擺轉盤的中心部穿設有與滑槽孔配合的轉動軸，所述轉動軸的上端穿出圓柱形罐體并與位于圓柱形罐體上部的第一電機輸出端固定連接，各擺轉盤上設有弧形槽，所述環形鏈條穿過弧形槽，在擺轉盤的上、下表面設有與環形鏈條固定連接的限位件，所述伸出圓柱形罐體外的環形鏈條繞設在上鏈輪上，所述上鏈輪與位于圓柱形罐體上部的第二電機輸出端固定連接，所述圓柱形罐體內底部設有下鏈輪，所述環形鏈條下部繞設在下鏈輪上；所述擺轉盤的上表面或下表面設有凸起部。
進一步的，上述圓柱形罐體的進料口旁側設有往進料口內輸料的進料倉，所述進料倉的旁側設有往進料倉內輸料的卷?yè)P(yáng)設備，所述卷?yè)P(yáng)設備上具有多個料斗，所述卷?yè)P(yáng)設備的入料端設有水平輸送帶。
進一步的，上述圓柱形罐體的下部設有支撐架，所述支撐架的下部豎設在地面上，所述圓柱形罐體的出料口設在圓柱形罐體的下部，出料口與地面具有間隔，在出料口的下方的地面上設有出料倉。
進一步的，上述凸起部為垂直固定在擺轉盤表面上的若干根具有多個分叉輪葉片的桿體。
進一步的，上述滑槽孔為花鍵槽，所述轉動軸上具有花鍵。
進一步的，上述弧形槽的圓心與擺轉盤的圓心重合，弧形槽的圓心角為70-270度。
進一步的，上述圓柱形罐體的進、出料口具有啟閉閥門。
進一步的，上述圓柱形罐體的直徑200厘米以上，高度600厘米以上；所述限位件為設在環形鏈條上的螺栓，所述螺栓穿過鏈節的空隙；所述環形鏈條為鋼絲繩，所述限位件為鉚接頭。
進一步的，上述圓柱形罐體上還設有沼氣排出管口和安全閥口，在圓柱形罐體的側部上、下間隔設置有多組溫度、壓力、PH值、沼氣濃度測試點；溫度、壓力、PH值、沼氣濃度測試點上、下相隔1米。
進一步的，上述轉動軸下端與位于圓柱形罐體下部體內的支架轉動鉸接，所述圓柱形罐體內的支架向下伸出圓柱形罐體外，所述圓柱形罐體的旁側且位于卷?yè)P(yáng)設備的對側設置有豎立在地面上的自動升降機，圓柱形罐體的上部設有便于日常維護檢修的操作平臺，所述操作平臺連接在卷?yè)P(yáng)設備和自動升降機上部之間。
上述技術方案中，活化塔的工作原理：通過第二電機正、反向驅動上鏈輪轉動并帶動鏈條往復移動，鏈條同時帶動限位在其上的擺轉盤上、下移動，擺轉盤和鏈條的上、下往復移動幅度在50-150厘米，同時第一電機驅動轉動軸轉動一角度，帶動擺轉盤隨著轉動一角度，通過擺轉盤本身的面積和其表面上的凸起部及具有多個分叉輪葉片的桿體，從而實現對圓柱形罐體內的物料進行抬升、撥轉攪拌，有利于提高絡合物料的厭氧硝化處理效果。
活化塔通過上述機構的工作，可促進位于圓柱形罐體內的污泥的厭氧硝化處理效果，可提升厭氧硝化力度，縮短厭氧硝化時間，厭氧硝化可在6個小時內罐體內物料溫度升至55℃～65℃、PH值升至7以上，達到均衡厭氧硝化處理效果，實現殺滅病原體種屬、消除異味、去除金屬離子、放射性等物質及雜質，做到無廢料、資源化、無公害、無污染、零排放的目標效應。
與現有技術相比，本發明的優點在于：(1)本發明的方法中包括：A、快速脫水處理：系統設備簡單，操作使用方便，污泥脫水效率高，運行費用低。
B、改變污泥組分：剩余污泥生物成分復雜，種類多，數量大，并含有大量病原體種屬，難聞異味，金屬離子、放射性等物質及雜質。加入適量絡合劑和微生物組團，攪拌均勻，改變污泥中組分，構成絮凝狀絡合物質。
C、活化塔設備（高度超過理論高度）：通過擺轉盤驅動，促進厭氧硝化處理過程，提升厭氧硝化力度，縮短厭氧硝化時間，厭氧硝化6個小時以上罐體內物料溫度升至55℃～65℃、PH值升至7以上，達到均衡厭氧硝化處理效果。
D、厭氧硝化處理：絡合物質在活化塔內經酸化水解過程，產生甲烷氣體，有助于菌類再生分解形成膠狀絮凝物，提升絡合物質的密度、重度、粘性、活性與韌性等指數，提高絡合物質厭氧硝化處理效果，實現殺滅病原體種屬，消除異味，去除金屬離子、放射性等物質及雜質。

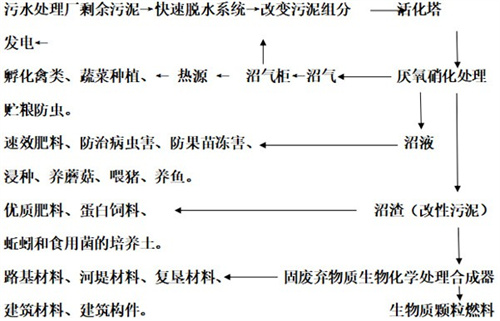

綜上，本發明的工藝步驟簡單，處理處置剩余污泥硝化處理成本低，同時，能殺滅病原體種屬，消除異味，去除金屬離子、放射性等物質及雜質，提升絡合物質的密度、重度、粘性、活性與韌性等指數，提高合成產品的質量。通過剩余污泥中的有機物質硝化再生，轉換成優質的生物資源和生物能源，制備高效無公害的有機肥料，厭氧硝化產生的沼氣用于發電，生物資源和生物能源充分地得到廣泛應用，對保護環境，加速?gòu)U棄物質循環綜合利用與能量轉化，實現了節能減排、綠色環保、循環經濟、綜合利用、低碳發展。為人類提供清潔食品和清新空氣，為農業、畜牧養殖業、交通、電力、公路、建筑等事業提供優質的生態資源與生態能源，促進社會發展、經濟繁榮、具有重要的現實意義。
（發明人：黃主榕;陳繼光）
