公布日：2022.08.02
申請日：2022.05.18
分類號：C05F9/04(2006.01)I;C05G5/20(2020.01)I;C02F3/34(2006.01)I;C12P5/02(2006.01)I
摘要
本發明公開了一種沼液厭氧發酵處理工藝，包括以下步驟：步驟一、物料接收，將浸泡后的廚余垃圾輸送至卸料大廳的接料斗中，使用臭氧發生器對接料斗中的垃圾進行消毒處理；經過消毒后，使用雙螺旋給料機將垃圾中的水分?jǐn)D出；通過物料接收、粗破碎處理、磁選處理、細破碎處理、厭氧堆肥發酵處理、污水深度處理和污泥深度處理七個步驟的設置，解決了人工分揀工作效率低的問題，并且降低了分揀人員健康受到影響的風險；通過污水深度化的步驟設置，使污水得到精細化凈化處理，解決了污水中污染物多的問題，也降低了環境風險和處置成本；通過粗破碎和細破碎的雙重處理工序設置，使塑料制品能夠在降解過程中被剔除，并且使顆粒的大小得到有效控制。
權利要求書

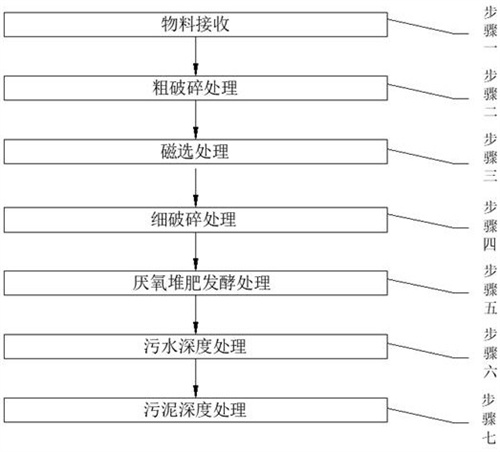

1.一種沼液厭氧發酵處理工藝，其特征在于，包括以下步驟：步驟一、物料接收，將浸泡后的廚余垃圾輸送至卸料大廳的接料斗中，使用臭氧發生器對接料斗中的垃圾進行消毒處理；經過消毒后，使用雙螺旋給料機將垃圾中的水分?jǐn)D出；水分經過多孔結構進入到瀝水池中，接料斗中殘余的物料在雙螺旋給料機的作用下被輸送至大物質分選系統；步驟二、粗破碎處理，使用攪拌釜對進入大物質分選系統中的物料進行攪拌破碎處理，將袋裝廚余垃圾的包裝袋進行破碎；使用攪拌釜中的擠壓裝置對破碎包裝袋內部的廚余垃圾進行擠壓出脫水；脫水完成后，將廚余垃圾輸送至磁選系統；步驟三、磁選處理，使用磁選系統中的金屬分揀設備將廚余垃圾中的金屬制品等干擾物從吸出，使廚余垃圾中的金屬制品對細破碎處理工作造成影響的干擾物被剔除，再將剔除掉金屬干擾物的廚余垃圾輸送至細破碎系統；步驟四、細破碎處理，使用高抗沖擊力的粉碎刀具對將廚余垃圾中不能夠被發酵處理的塑料制品進行精細粉碎處理；當廚余垃圾中的金屬制品和塑料制品被完成處理后，再將處理后的廚余垃圾輸送至厭氧堆肥發酵處理系統；步驟五、厭氧堆肥發酵處理，在通風條件下，通過人工控制采用水分和碳氮化合物對廚余垃圾進行發酵處理，產生沼液；通過混料裝置對厭氧堆肥發酵處理系統中的廚余垃圾進行充分混合，再通過輸送裝置將發酵后的沼液輸送出發酵倉，同時采用破碎錘對廚余垃圾進行沖擊式粉碎處理；粉碎處理結束后，再通過上下物料交換的方式將物料中的水分散開，使水分被快速蒸發；步驟六、污水深度處理，將經過厭氧堆肥發酵后的沼液輸送至回收系統進行有機肥料的生產加工，通過泵體和管體將厭氧堆肥發酵處理系統中剩余的污水輸送至污水處理池中；向污水處理池中定量加入微生物，使微生物通過在污水處理中活動的方式將污水中的可溶性有機物以及部分不溶性有機物進行有效去除，凈化污水；步驟七、污泥深度處理，使用疊螺脫水機對污水處理池中剩下的污泥進行處理，污泥經過脫水后，經過高溫干燥化轉變成碎渣，將碎渣與有機肥進行混合。
2.根據權利要求1所述的一種沼液厭氧發酵處理工藝，其特征在于：在所述步驟一中，臭氧發生器的內部設有消毒管網，消毒管網的均勻分布使臭氧發生器內部的廚余垃圾與臭氧氣體進行充分接觸，并對廚余垃圾中的大腸桿菌等有害細菌進行抑制和殺除。
3.根據權利要求1所述的一種沼液厭氧發酵處理工藝，其特征在于：在所述步驟一中，雙螺旋給料機設有報警裝置，當物料在輸送過程中出現卡阻情況時，報警裝置會自動啟動，對工作人員進行提示。
4.根據權利要求1所述的一種沼液厭氧發酵處理工藝，其特征在于：在所述步驟二中，擠壓脫水機采用兩道脫水工序?qū)N余垃圾進行脫水后，使用運輸裝置將部分不易清理的固體殘渣輸送至漿液池中進行除砂。
5.根據權利要求1所述的一種沼液厭氧發酵處理工藝，其特征在于：在所述步驟四中，用于細破碎處理的粉碎工具為高合鋼材料，并且細破碎處理系統中設有推料裝置，推料裝置將物料持續推動。
6.根據權利要求1所述的一種沼液厭氧發酵處理工藝，其特征在于：在所述步驟五中，廚余垃圾在被厭氧堆肥發酵處理的過程中會產生大量臭氣，厭氧堆肥發酵處理系統的外部權設有高度密封的化工處理防護箱，發酵池的頂部也設有密封頂蓋，密封頂蓋和化工處理防護箱將臭氣固定在厭氧堆肥發酵處理系統內部。
7.根據權利要求1所述的一種沼液厭氧發酵處理工藝，其特征在于：在所述步驟六中，回收系統中的高溫高壓分解機能夠?qū)Πl(fā)酵后的物料進行深度的分解，使分解后的物料被細化成細小的有機顆粒，再將有機顆粒作為有機肥中的主要成分進行加工生產。
8.根據權利要求1所述的一種沼液厭氧發酵處理工藝，其特征在于：在所述步驟七中，使用沼氣脫硫設備對污水處理中的殘留氣體進行凈化處理，凈化后的氣體被儲存于雙膜干式沼氣貯氣柜中進行再次利用。
發明內容
（一）解決的技術問題針對現有技術的不足，本發明提供了一種沼液厭氧發酵處理工藝。
（二）技術方案為實現上述目的，本發明提供如下技術方案：一種沼液厭氧發酵處理工藝，包括以下步驟：步驟一、物料接收，將浸泡后的廚余垃圾輸送至卸料大廳的接料斗中，使用臭氧發生器對接料斗中的垃圾進行消毒處理；經過消毒后，使用雙螺旋給料機將垃圾中的水分?jǐn)D出；水分經過多孔結構進入到瀝水池中，接料斗中殘余的物料在雙螺旋給料機的作用下被輸送至大物質分選系統；步驟二、粗破碎處理，使用攪拌釜對進入大物質分選系統中的物料進行攪拌破碎處理，將袋裝廚余垃圾的包裝袋進行破碎；使用攪拌釜中的擠壓裝置對破碎包裝袋內部的廚余垃圾進行擠壓出脫水；脫水完成后，將廚余垃圾輸送至磁選系統；步驟三、磁選處理，使用磁選系統中的金屬分揀設備將廚余垃圾中的金屬制品等干擾物從吸出，使廚余垃圾中的金屬制品對細破碎處理工作造成影響的干擾物被剔除，再將剔除掉金屬干擾物的廚余垃圾輸送至細破碎系統；步驟四、細破碎處理，使用高抗沖擊力的粉碎刀具對將廚余垃圾中不能夠被發酵處理的塑料制品進行精細粉碎處理；當廚余垃圾中的金屬制品和塑料制品被完成處理后，再將處理后的廚余垃圾輸送至厭氧堆肥發酵處理系統；步驟五、厭氧堆肥發酵處理，在通風條件下，通過人工控制采用水分和碳氮化合物對廚余垃圾進行發酵處理，產生沼液；通過混料裝置對厭氧堆肥發酵處理系統中的廚余垃圾進行充分混合，再通過輸送裝置將發酵后的沼液輸送出發酵倉，同時采用破碎錘對物料進行沖擊式粉碎處理；粉碎處理結束后，再通過上下物料交換的方式將物料中的水分散開，使水分被快速蒸發；步驟六、污水深度處理，將經過厭氧堆肥發酵后的沼液輸送至回收系統進行有機肥料的生產加工，通過泵體和管體將厭氧堆肥發酵處理系統中剩余的污水輸送至污水處理池中；向污水處理池中定量加入微生物，使微生物通過在污水處理中活動的方式將污水中的可溶性有機物以及部分不溶性有機物進行有效去除，使污水得到凈化，凈化后的水用于農田灌溉；步驟七、污泥深度處理，使用疊螺脫水機對污水處理池中剩下的污泥進行處理，污泥經過脫水后，經過高溫干燥化轉變成碎渣，將碎渣與有機肥進行混合，用于農業土壤的養護工作。
優選的，在所述步驟一中，臭氧發生器的內部設有消毒管網，消毒管網的均勻分布使臭氧發生器內部的廚余垃圾與臭氧氣體進行充分接觸，并對廚余垃圾中的大腸桿菌等有害細菌進行抑制和殺除。
優選的，在所述步驟一中，雙螺旋給料機設有報警裝置，當物料在輸送過程中出現卡阻情況時，報警裝置會自動啟動，對工作人員進行提示。
優選的，在所述步驟二中，擠壓脫水機采用兩道脫水工序?qū)N余垃圾進行脫水后，使用運輸裝置將部分不易清理的固體殘渣輸送至漿液池中進行除砂。
優選的，在所述步驟四中，用于細破碎處理的粉碎工具為高合鋼材料，并且細破碎處理系統中設有推料裝置，推料裝置將物料持續推動。
優選的，在所述步驟五中，廚余垃圾在被厭氧堆肥發酵處理的過程中會產生大量臭氣，厭氧堆肥發酵處理系統的外部設有高度密封的化工處理防護箱，發酵池的頂部也設有密封頂蓋，密封頂蓋和化工處理防護箱將臭氣固定在厭氧堆肥發酵處理系統內部。
優選的，在所述步驟六中，回收系統中的高溫高壓分解機能夠?qū)Πl(fā)酵后的物料進行深度的分解，使分解后的物料被細化成細小的有機顆粒，再將有機顆粒作為有機肥中的主要成分進行加工生產。
優選的，在所述步驟七中，使用沼氣脫硫設備對污水處理中的殘留氣體進行凈化處理，凈化后的氣體被儲存于雙膜干式沼氣貯氣柜中進行再次利用。
（三）有益效果與現有技術相比，本發明提供了一種沼液厭氧發酵處理工藝，具備以下有益效果：該一種沼液厭氧發酵處理工藝，通過物料接收、粗破碎處理、磁選處理、細破碎處理、厭氧堆肥發酵處理、污水深度處理和污泥深度處理七個步驟的設置，解決了人工分揀工作效率低的問題，并且降低了分揀人員健康受到影響的風險；通過污水深度化的步驟設置，使污水得到精細化凈化處理，解決了污水中污染物多的問題，也降低了環境風險和處置成本；通過粗破碎和細破碎的雙重處理工序設置，使塑料制品能夠在降解過程中被剔除，并且使顆粒的大小得到有效控制。
（發明人：王羅潔;陳小平;張傳永）
