公布日：2022.08.09
申請日：2022.06.20
分類號：C02F3/28(2006.01)I
摘要
本發明適用于污水處理領域，提供了一種多級厭氧污泥床反應器，包括底座，底座上固定設置有與污水管道相連通的投加管，還包括：反應腔，反應腔設置在底座上，投加管用于將污水從頂部輸送至反應腔內，反應腔由多個沿豎直方向疊加的環形腔體組成，環形腔體內靠近頂部的一側均設置有三相分離器；分離箱，分離箱設置在反應腔的頂部，分離箱底部固定連接有導管，導管通入反應腔內，且導管的另一端位于反應腔中底部的反應腔內，多個三相分離器上均連接有豎直設置的排管與分離箱相連通。其有益效果是：污水會通過導管進入最底部的環形腔體內，使得污水會在最底部的環形腔體內形成循環流動的現象，給予厭氧微生物充分的反應時間，從而提高處理效率。
權利要求書
1.一種多級厭氧污泥床反應器，包括底座，底座上固定設置有與污水管道相連通的投加管，其特征在于，還包括：反應腔，反應腔設置在底座上，底座上開設有槽位，投加管的輸出端位于槽位內，投加管用于將污水從底部輸送至反應腔內，反應腔由多個沿豎直方向疊加的環形腔體組成，環形腔體的頂部和底部均為開口式結構，環形腔體內靠近頂部的一側均設置有三相分離器，環形腔體一側均設置有接頭管；分離箱，分離箱設置在反應腔的頂部，分離箱底部固定連接有導管，導管通入反應腔內，且導管的另一端位于反應腔中底部的環形腔體內，多個三相分離器上均連接有豎直設置的排管與分離箱相連通，排管與分離箱的連接處位于分離箱的側面，分離箱頂部與輸送管道相連接通；排放管，排放管與遠離底座的環形腔體一側的接頭管相連通；所述導管端頭固定連接有封頭環，封頭環側面固定連接有與導管相連通的橫管，橫管上固定連接有朝向底座側膨脹件，膨脹件上開設有將膨脹件內部與反應腔相連通的排孔，當導管內的污水通過橫管進入膨脹件內時，膨脹件的體積增大；所述膨脹件包括固定連接在橫管上伸縮管，伸縮管與橫管相連通，且伸縮管靠近底座的一端固定連接有封蓋，排孔開設在封蓋上。
2.根據權利要求1所述的多級厭氧污泥床反應器，其特征在于，所述槽位內固定設置有與環形腔體端面相配合的密封墊圈，環形腔體與環形腔體之間通過卡接組件進行密封連接。
3.根據權利要求1所述的多級厭氧污泥床反應器，其特征在于，所述槽位內設置有與投加管相連接的環形管件，環形管件上開設有若干個朝向反應腔內的輸出孔。
4.根據權利要求3所述的多級厭氧污泥床反應器，其特征在于，所述環形管件內轉動連接有沿豎直方向設置的轉軸，轉軸朝向反應腔內的一端固定連接有若干個攪片，底座上還設置有驅動件，驅動件用于帶動轉軸以及攪片旋轉。
5.根據權利要求4所述的多級厭氧污泥床反應器，其特征在于，所述攪片上開設有安裝通槽，安裝通槽內固定連接有若干個間隔設置的撥條。
6.根據權利要求1所述的多級厭氧污泥床反應器，其特征在于，所述反應腔中自底部至頂部環形腔體的高度依次遞減。
7.根據權利要求1所述的多級厭氧污泥床反應器，其特征在于，所述接頭管上設置有控制閥門。
發明內容
本發明實施例的目的在于提供一種多級厭氧污泥床反應器，旨在解決上述背景技術中提及的問題。

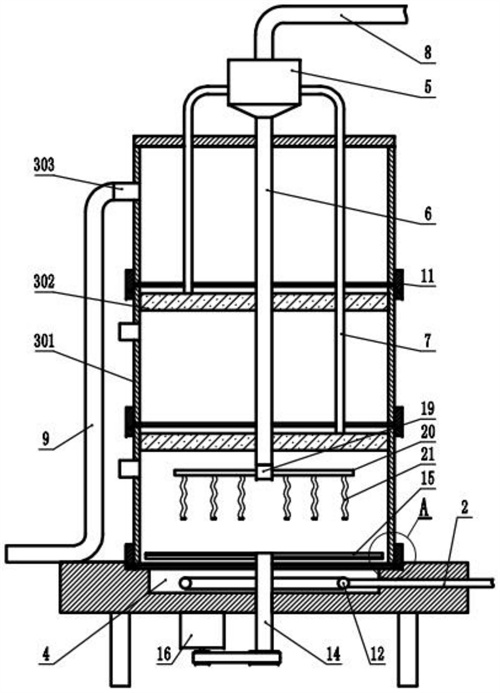

本發明實施例是這樣實現的，一種多級厭氧污泥床反應器，包括底座，底座上固定設置有與污水管道相連通的投加管，還包括：
反應腔，反應腔設置在底座上，底座上開設有槽位，投加管的輸出端位于槽位內，投加管用于將污水從底部輸送至反應腔內，反應腔由多個沿豎直方向疊加的環形腔體組成，環形腔體的頂部和底部均為開口式結構，環形腔體內靠近頂部的一側均設置有三相分離器，環形腔體一側均設置有接頭管；
分離箱，分離箱設置在反應腔的頂部，分離箱底部固定連接有導管，導管通入反應腔內，且導管的另一端位于反應腔中底部的環形腔體內，多個三相分離器上均連接有豎直設置的排管與分離箱相連通，排管與分離箱的連接處位于分離箱的側面，分離箱頂部與輸送管道相連接通；
排放管，排放管與遠離底座的環形腔體一側的接頭管相連通。
優選地，所述槽位內固定設置有與環形腔體端面相配合的密封墊圈，環形腔體與環形腔體之間通過卡接組件進行密封連接。
優選地，所述槽位內設置有與投加管相連接的環形管件，環形管件上開設有若干個朝向反應腔內的輸出孔。
優選地，所述環形管件內轉動連接有沿豎直方向設置的轉軸，轉軸朝向反應腔內的一端固定連接有若干個攪片，底座上還設置有驅動件，驅動件用于帶動轉軸以及攪片旋轉。
優選地，所述攪片上開設有安裝通槽，安裝通槽內固定連接有若干個間隔設置的撥條。
優選地，所述導管端頭固定連接有封頭環，封頭環側面固定連接有與導管相連通的橫管，橫管上固定連接有朝向底座側膨脹件，膨脹件上開設有將膨脹件內部與反應腔相連通的排孔，當導管內的污水通過橫管進入膨脹件內時，膨脹件的體積增大。
優選地，所述膨脹件包括固定連接在橫管上伸縮管，伸縮管與橫管相連通，且伸縮管靠近底座的一端固定連接有封蓋，排孔開設在封蓋上。
優選地，所述反應腔中自底部至頂部環形腔體的高度依次遞減。
優選地，所述接頭管上設置有控制閥門。
本發明實施例提供的一種多級厭氧污泥床反應器，其有益效果是：①本反應器在使用時，多級設置的反應腔能夠依次反應，能夠直接增加厭氧微生物反應的時間，從而確保處理的效率；
②由于在反應腔內設置多個三相分離器，會使得排管內污水會攜帶沼氣進入分離箱內進行分離，隨后沼氣通過輸送管道排放輸送，而污水會通過導管進入最底部的環形腔體內，由于導管豎直向下而反應腔內水流整體向上，使得污水會在最底部的環形腔體內形成循環流動的現象，能夠進一步增加污泥顆粒在最底部環形腔體停留的時間，給予厭氧微生物充分的反應時間，從而提高處理效率。
（發明人：鄭靚婧;龐俊勇;李斌;張代兵;黃延光）
