公布日：2022.07.12
申請日：2022.02.28
分類號：C02F9/04(2006.01)I;C02F1/72(2006.01)I
摘要
本發明涉及一種可視化芬頓反應系統，包括：可視控制機構、芬頓反應機構、上料機構、調理機構和沉淀機構；可視控制機構分別與芬頓反應機構、上料機構、調理機構和沉淀機構控制連接，用以處理工業有機廢水；上料機構與芬頓反應機構連接，并能夠向芬頓反應機構內部提供反應試劑和待處理廢水；芬頓反應機構還與調理機構連接，并能夠?qū)⒔?jīng)過芬頓反應后的初步處理水排放入調理機構，用以調理初步處理水的酸堿性；調理機構還與沉淀機構連接，并能夠?qū)⒄{(diào)理好的處理水排放入沉淀機構進行污泥沉淀處理，用以得到合格處理水。本發明提供的系統不僅自動化程度高，而且可控性優秀，有力地兼顧了經濟高效和安全生產的目的。
權利要求書
1.一種可視化芬頓反應系統，其特征在于，包括：可視控制機構、芬頓反應機構、上料機構、調理機構和沉淀機構；所述可視控制機構分別與所述芬頓反應機構、所述上料機構、所述調理機構和所述沉淀機構控制連接，用以處理工業有機廢水；所述上料機構與所述芬頓反應機構連接，并能夠向所述芬頓反應機構內部提供反應試劑和待處理廢水；所述芬頓反應機構還與所述調理機構連接，并能夠?qū)⒔?jīng)過芬頓反應后的初步處理水排放入所述調理機構，用以調理初步處理水的酸堿性；所述調理機構還與所述沉淀機構連接，并能夠?qū)⒄{(diào)理好的處理水排放入所述沉淀機構進行污泥沉淀處理，用以得到合格處理水。
2.根據權利要求1所述的芬頓反應系統，其特征在于，所述可視控制機構包括：控制組件和檢測組件；所述控制組件設置在控制室內，并與所述檢測組件連接；所述檢測組件能夠分別采集所述芬頓反應機構、所述上料機構、所述調理機構和所述沉淀機構的工作狀態數據，并將檢測到的工作狀態數據發送給所述控制組件。
3.根據權利要求2所述的芬頓反應系統，其特征在于，所述控制組件包括：控制主機和顯示設備；所述控制主機與所述顯示設備連接；所述控制主機還分別與所述芬頓反應機構、所述上料機構、所述調理機構和所述沉淀機構、檢測組件控制連接；所述控制主機還連接有工廠電源和工廠內網；所述顯示設備能夠向工作人員展示反應系統的的工作狀態信息；工作人員能夠根據展示的工作狀態信息通過所述顯示設備發出控制指令；所述控制指令用以控制所述芬頓反應機構、所述上料機構、所述調理機構和所述沉淀機構和所述檢測組件的工作。
4.根據權利要求3所述的芬頓反應系統，其特征在于，所述芬頓反應機構包括：反應容器池和試劑添加組件；所述反應容器池和所述試劑添加組件均與所述可視化控制機構連接；所述試劑添加組件與所述反應容器池連接，并能夠在所述可視控制機構的控制下向所述反應容器池內添加反應試劑；所述反應容器池還分別與所述上料機構和所述調理機構連接；其中，所述上料機構能夠在所述可視控制機構的控制下向所述反應容器池內添加工業有機廢水；所述反應容器池能夠在所述可視控制機構的控制下降經過芬頓反應處理后的初步處理水排放入所述調理機構內用以調理初步處理水的酸堿性。
5.根據權利要求4所述的芬頓反應系統，其特征在于，所述試劑添加組件包括：硫酸試劑罐、硫酸亞鐵試劑罐和過氧化氫試劑罐；所述硫酸試劑罐、所述硫酸亞鐵試劑罐和所述過氧化氫試劑罐均與所述反應容器池連接；所述硫酸試劑罐、所述硫酸亞鐵試劑罐和所述過氧化氫試劑罐均能夠在所述可視化控制機構的控制下有序向所述反應容器池內添加合理的試劑量，用以完成廢水的初步芬頓化處理。
6.根據權利要求5所述的芬頓反應系統，其特征在于，所述上料機構包括：廢水存儲組件和廢水泵送組件；所述廢水泵送組件與所述可視化控制機構連接；所述廢水存儲組件與所述反應容器池連接；所述廢水泵送組件設置在所述廢水存儲組件上；所述廢水泵送組件能夠在所述可視化控制機構的控制下將所述廢水存儲組件內的廢水泵送入所述反應容器池內。
7.根據權利要求6所述的芬頓反應系統，其特征在于，所述調理機構包括：調理罐組件和調理試劑罐；所述調理試劑罐分別與所述可視化控制機構和所述調理罐組件連接；所述所述反應容器池與所述調理罐組件連接，并能夠?qū)⒊醪教幚硭欧湃胨稣{(diào)理罐組件內；所述調理罐組件還與所述沉淀組件連接。
8.根據權利要求7所述的芬頓反應系統，其特征在于，所述調理試劑罐內設有堿性試劑，并能夠在所述可視化控制機構的控制下向所述調理罐組件內添加堿性試劑，用以中和調理所述調理罐組件內的初步處理水。
9.根據權利要求8所述的芬頓反應系統，其特征在于，所述沉淀機構包括：沉淀池組件和沉淀試劑罐組件；所述沉淀試劑罐組件分別與所述可視化控制機構和所述沉淀池組件連接；所述沉淀試劑罐組件能夠在所述可視化控制機構的控制下向所述沉淀池組件內添加沉淀試劑，用以對調理好的處理水進行污泥沉淀處理，用以得到合格的處理水。
10.根據權利要求2所述的芬頓反應系統，其特征在于，所述檢測組件包括：酸堿檢測單元、水量檢測單元、水質檢測單元、試劑量檢測單元和視覺檢測單元；所述酸堿檢測單元、所述水量檢測單元、所述水質檢測單元、所述試劑量檢測單元和所述視覺檢測單元均與所述可視化控制機構連接；所述所述酸堿檢測單元、所述水量檢測單元、所述水質檢測單元、所述試劑量檢測單元和所述視覺檢測單元能夠分別檢測所述所述芬頓反應機構、所述上料機構、所述調理機構和所述沉淀機構的工作狀態數據，并能夠?qū)z測到的工作狀態數據發送給所述可視化控制機構。
發明內容
(一)要解決的技術問題
針對現有存在的技術問題，本發明提供一種可視化芬頓反應系統，不僅自動化程度高，而且可控性優秀，有力地兼顧了經濟高效和安全生產的目的。
(二)技術方案
為了達到上述目的，本發明采用的主要技術方案包括：

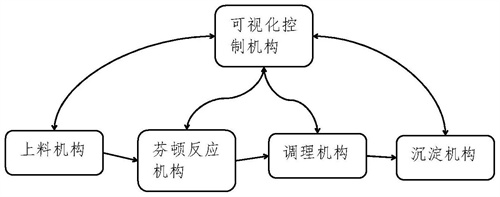

一種可視化芬頓反應系統，包括：可視控制機構、芬頓反應機構、上料機構、調理機構和沉淀機構；
所述可視控制機構分別與所述芬頓反應機構、所述上料機構、所述調理機構和所述沉淀機構控制連接，用以處理工業有機廢水；
所述上料機構與所述芬頓反應機構連接，并能夠向所述芬頓反應機構內部提供反應試劑和待處理廢水；
所述芬頓反應機構還與所述調理機構連接，并能夠?qū)⒔?jīng)過芬頓反應后的初步處理水排放入所述調理機構，用以調理初步處理水的酸堿性；
所述調理機構還與所述沉淀機構連接，并能夠?qū)⒄{(diào)理好的處理水排放入所述沉淀機構進行污泥沉淀處理，用以得到合格處理水。
優選地，所述可視控制機構包括：控制組件和檢測組件；
所述控制組件設置在控制室內，并與所述檢測組件連接；
所述檢測組件能夠分別采集所述芬頓反應機構、所述上料機構、所述調理機構和所述沉淀機構的工作狀態數據，并將檢測到的工作狀態數據發送給所述控制組件。
優選地，所述控制組件包括：控制主機和顯示設備；
所述控制主機與所述顯示設備連接；
所述控制主機還分別與所述芬頓反應機構、所述上料機構、所述調理機構和所述沉淀機構、檢測組件控制連接；
所述控制主機還連接有工廠電源和工廠內網；
所述顯示設備能夠向工作人員展示反應系統的的工作狀態信息；
工作人員能夠根據展示的工作狀態信息通過所述顯示設備發出控制指令；
所述控制指令用以控制所述芬頓反應機構、所述上料機構、所述調理機構和所述沉淀機構和所述檢測組件的工作。
優選地，所述芬頓反應機構包括：反應容器池和試劑添加組件；
所述反應容器池和所述試劑添加組件均與所述可視化控制機構連接；
所述試劑添加組件與所述反應容器池連接，并能夠在所述可視控制機構的控制下向所述反應容器池內添加反應試劑；
所述反應容器池還分別與所述上料機構和所述調理機構連接；
其中，所述上料機構能夠在所述可視控制機構的控制下向所述反應容器池內添加工業有機廢水；
所述反應容器池能夠在所述可視控制機構的控制下降經過芬頓反應處理后的初步處理水排放入所述調理機構內用以調理初步處理水的酸堿性。
優選地，所述試劑添加組件包括：硫酸試劑罐、硫酸亞鐵試劑罐和過氧化氫試劑罐；
所述硫酸試劑罐、所述硫酸亞鐵試劑罐和所述過氧化氫試劑罐均與所述反應容器池連接；
所述硫酸試劑罐、所述硫酸亞鐵試劑罐和所述過氧化氫試劑罐均能夠在所述可視化控制機構的控制下有序向所述反應容器池內添加合理的試劑量，用以完成廢水的初步芬頓化處理。
優選地，所述上料機構包括：廢水存儲組件和廢水泵送組件；
所述廢水泵送組件與所述可視化控制機構連接；
所述廢水存儲組件與所述反應容器池連接；
所述廢水泵送組件設置在所述廢水存儲組件上；
所述廢水泵送組件能夠在所述可視化控制機構的控制下將所述廢水存儲組件內的廢水泵送入所述反應容器池內。
優選地，所述調理機構包括：調理罐組件和調理試劑罐；
所述調理試劑罐分別與所述可視化控制機構和所述調理罐組件連接；
所述所述反應容器池與所述調理罐組件連接，并能夠?qū)⒊醪教幚硭欧湃胨稣{(diào)理罐組件內；
所述調理罐組件還與所述沉淀組件連接。
優選地，所述調理試劑罐內設有堿性試劑，并能夠在所述可視化控制機構的控制下向所述調理罐組件內添加堿性試劑，用以中和調理所述調理罐組件內的初步處理水。
優選地，所述沉淀機構包括：沉淀池組件和沉淀試劑罐組件；
所述沉淀試劑罐組件分別與所述可視化控制機構和所述沉淀池組件連接；
所述沉淀試劑罐組件能夠在所述可視化控制機構的控制下向所述沉淀池組件內添加沉淀試劑，用以對調理好的處理水進行污泥沉淀處理，用以得到合格的處理水。
優選地，所述檢測組件包括：酸堿檢測單元、水量檢測單元、水質檢測單元、試劑量檢測單元和視覺檢測單元；
所述酸堿檢測單元、所述水量檢測單元、所述水質檢測單元、所述試劑量檢測單元和所述視覺檢測單元均與所述可視化控制機構連接；
所述所述酸堿檢測單元、所述水量檢測單元、所述水質檢測單元、所述試劑量檢測單元和所述視覺檢測單元能夠分別檢測所述所述芬頓反應機構、所述上料機構、所述調理機構和所述沉淀機構的工作狀態數據，并能夠?qū)z測到的工作狀態數據發送給所述可視化控制機構。
(三)有益效果
本發明的有益效果是：本發明提供的一種可視化芬頓反應系統，具有以下有益效果：
不僅自動化程度高，而且可控性優秀，有力地兼顧了經濟高效和安全生產的目的。
（發明人：郭潤澤;付明;潘亮;覃文政;趙云斌;郭振江）
