公布日：2022.07.05
申請日：2022.04.19
分類號：C02F3/30(2006.01)I;C02F101/16(2006.01)N
摘要
本發明公開了一種AOA耦合高效自養脫氮水處理方法與系統，屬于污水處理技術領域。該方法包括：待處理污水進入?yún)捬鯀^(qū)，厭氧區出水進入碳提取區；在碳提取區中所得上清液進入自養IFAS區，所得污泥從碳提取區輸送到缺氧IFAS區；自氧IFAS區出水進入自養菌回收區，自養IFAS區脫落生物膜回流至自養IFAS區，缺氧IFAS區出水進入二沉區。污泥超越管路保證了普通活性污泥不經過自養IFAS區，既有利于厭氧氨氧化菌富集，也從根本上避免了普通活性污泥中內碳源的損耗。自養菌回收區保證了自養IFAS區脫落生物膜的回收，實現了自養脫氮功能菌群的平衡。本發明方法具有脫氮效果優、硝化效果優及占地省等優點。
權利要求書
1.一種AOA耦合高效自養脫氮水處理方法，其特征在于，依次包括以下步驟：a、將待處理污水通入?yún)捬鯀^(qū)，通過厭氧區主要進行活性污泥內碳源的合成及磷素釋放，厭氧區HRT為1-2h；b、厭氧區出水進入連接在其后的碳提取區；在碳提取區對厭氧區的泥水混合液進行強化固液分離，分離所得上清液進入連接在碳提取區之后的自養IFAS區，分離所得污泥從碳提取區底部的出口端排出，經過連接有污泥超越泵的管路將其輸送到缺氧IFAS區，將COD以活性污泥形式轉移至缺氧IFAS區；通過向碳提取區投加磁粉來分離泥水混合液；所述的碳提取區的HRT為0.4-0.6h，表面水力負荷≥5m3/m2/h，固體通量≥20kg/m2/h，出水SS≤50mg/L，COD損失率＜30%；c、自養IFAS區通過投加懸浮級載體，在生物膜外層和內層分別富集好氧氨氧化菌和厭氧氨氧化菌，自養IFAS區滿足：氨氧化率為80-90%，同時出水亞氮≥2mg/L；若不滿足上述條件時，通過投加5mg/L鹽酸羥胺予以實現，待系統亞氮濃度≥4mg/L時停止投加；同時將自養IFAS區懸浮載體生物膜厚度控制在400-1000μm；所述的自養IFAS區按照設計硝化HRT的80-90%設計，通過攔截篩網設置分級≥2級，最后一級出水SS≤150mg/L；d、自養IFAS區出水進入自養菌回收區，開啟連接在自養菌回收區和自養IFAS區之間污泥內回流管路上的污泥內回流泵，回流比為10%-20%，污泥從自養菌回收區回流至自養IFAS區，出水上清液進入缺氧IFAS區；所述的自養菌回收區HRT為0.2-0.4h，通過向其中投加磁粉強化出水SS沉降效果，確保出水SS≤50mg/L；e、缺氧IFAS區進行內源短程反硝化-厭氧氨氧化反應和內源反硝化除磷。
2.根據權利要求1所述的一種AOA耦合高效自養脫氮水處理方法，其特征在于：所述的自養IFAS區和缺氧IFAS區的懸浮載體有效比表面積≥620m2/m3，空隙率＞90%，30%≤填充率＜67%，自養IFAS區和缺氧IFAS區的懸浮載體密度均為0.97-1.03g/cm3。
3.根據權利要求1所述的一種AOA耦合高效自養脫氮水處理方法，其特征在于：在所述的自養IFAS區、缺氧IFAS區的出水端均設置有攔截篩網。
4.根據權利要求1所述的一種AOA耦合高效自養脫氮水處理方法，其特征在于：在所述的自養IFAS區的底部安裝有曝氣管路，在所述的厭氧區、缺氧IFAS區安裝有潛水攪拌器。
發明內容
本發明的目的之一在于提供一種AOA耦合高效自養脫氮水處理方法，其對現有AOA污水處理工藝進行重新設計，通過厭氧區實現內碳源的合成及聚磷的水解，通過碳提取區實現厭氧區混合液的泥水分離，上清液進入自養IFAS區，污泥由碳提取區轉移至缺氧IFAS區，在自養IFAS區通過投加懸浮載體，在生物膜外層和內層分別富集好氧氨氧化菌(AOB)和厭氧氨氧化菌(AnAOB)，自養菌回收區設置污泥自回流管路，使上清液進入缺氧IFAS區，污泥由自養菌回收區底部流向自養IFAS區進水端，實現對于自養IFAS區核心菌種的回收。該方法作為一個整體，具有脫氮效果優、硝化效果優及占地省等優點。
為了實現上述目的，本發明采用了以下技術方案：
一種AOA耦合高效自養脫氮水處理方法，依次包括以下步驟：
a、將待處理污水通入?yún)捬鯀^(qū)，通過厭氧區主要進行活性污泥內碳源的合成及磷素釋放，厭氧區HRT為1-2h；
b、厭氧區出水進入連接在其后的碳提取區；在碳提取區對厭氧區的泥水混合液進行強化固液分離，分離所得上清液進入連接在碳提取區之后的自養IFAS區，分離所得污泥從碳提取區底部的出口端排出，經過連接有污泥超越泵的管路將其輸送到缺氧IFAS區，將COD以活性污泥形式轉移至缺氧IFAS區；
所述的碳提取區的HRT為0.4-0.6h，表面水力負荷≥5m3/m2/h，固體通量≥20kg/m2/h，出水SS≤50mg/L，COD損失率＜30％；
c、自養IFAS區通過投加懸浮級載體，在生物膜外層和內層分別富集好氧氨氧化菌和厭氧氨氧化菌，自養IFAS區滿足：氨氧化率為80-90％，同時出水亞氮≥2mg/L；
若不滿足上述條件時，通過投加5mg/L鹽酸羥胺予以實現，待系統亞氮濃度≥4mg/L時停止投加；同時將自養IFAS區懸浮載體生物膜厚度控制在400-1000μm；
所述的自養IFAS區按照設計硝化HRT的80-90％設計，通過攔截篩網設置分級≥2級，最后一級出水SS≤150mg/L；
d、自養IFAS區出水進入自養菌回收區，開啟連接在自養菌回收區和自養IFAS區之間污泥內回流管路上的污泥內回流泵，回流比為10％-20％，污泥從自養菌回收區回流至自養IFAS區，出水上清液進入缺氧IFAS區；
所述的自養菌回收區HRT為0.2-0.4h，通過向其中投加磁粉強化出水SS沉降效果，確保出水SS≤50mg/L；
e、缺氧IFAS區進行內源短程反硝化-厭氧氨氧化反應和內源反硝化除磷。
上述技術方案直接帶來的有益技術效果為：
通過碳提取區可實現超快的泥水分離效果，上清液進入自養IFAS區，污泥超越進入缺氧IFAS區；脫氮由自養IFAS區和缺氧IFAS區共同承擔，且主脫氮區采用泥膜復合工藝，可降低缺氧IFAS區脫氮壓力，活性污泥通過超越進入缺氧IFAS區，避免了普通活性污泥中內碳源的損耗，可維持高效的脫氮效果。
作為本發明的一個優選方案，所述的自養IFAS區和缺氧IFAS區的懸浮載體有效比表面積≥620m2/m3，空隙率＞90％，30％≤填充率＜67％，自養IFAS區和缺氧IFAS區的懸浮載體密度均為0.97-1.03g/cm3。
作為本發明的另一個優選方案，在所述的自養IFAS區、缺氧IFAS區的出水端均設置有攔截篩網。
進一步優選，在所述的自養IFAS區的底部安裝有曝氣管路，在所述的厭氧區、缺氧IFAS區安裝有潛水攪拌器。

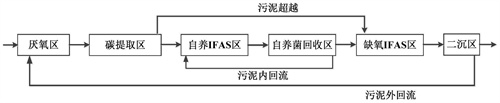

本發明的另一目的在于提供一種AOA耦合高效自養脫氮水處理處理系統，所述的反應池依次劃分為厭氧區、碳提取區、自養IFAS區、自養菌回收區、缺氧IFAS區及二沉區；
所述的碳提取區的底部的出口端連接有污泥超越管路，所述的污泥超越管路的另一端連接在所述的缺氧IFAS區，通過所述的污泥超越管路將碳提取區沉降所得污泥輸送至缺氧IFAS區的底部；
所述的二沉區的出口端設置有污泥外回流管路，所述的污泥外回流管路的另一端連接在所述的厭氧區，通過所述的污泥外回流管路將二沉區所得部分污泥回流至厭氧區；
所述的自養IFAS區和自養菌回收區設置有污泥內回流管路，通過所述的污泥內回流管路將自養IFAS區脫落生物膜從自養菌回收區回流至自養IFAS區；
所述的厭氧區用于對活性污泥內碳源的合成及磷素進行釋放，所述的厭氧區的HRT為1-2h；
所述的碳提取區的HRT為0.4-0.6h，表面水力負荷≥5m3/m2/h，固體通量≥20kg/m2/h，出水SS≤50mg/L，COD損失率＜30％；
所述的自養IFAS區按照設計硝化HRT的80-90％設計，通過攔截篩網設置分級≥2級，最后一級出水SS≤150mg/L；
所述的自養菌回收區HRT為0.2-0.4h；通過投加磁粉強化出水SS沉降效果，保證出水SS≤50mg/L；
所述的缺氧IFAS區按照設計硝化HRT的20-30％設計。
與現有技術相比，本發明帶來了以下有益技術效果：
1)脫氮效果優，脫氮由自養IFAS區和缺氧IFAS區共同承擔。首先，主脫氮區采用泥膜復合工藝，將短程硝化與厭氧氨氧化耦合于同一反應器中進行脫氮，起到削減氮素負荷的作用，降低了缺氧區脫氮壓力；其次，通過對厭氧區后的碳提取區藝實現泥水分離，保證了普通活性污泥不經過自養IFAS區，既有利于厭氧氨氧化菌富集，也從根本上避免了普通活性污泥中內碳源的損耗，為缺氧IFAS區實現高效的內源反硝化脫氮除磷效果奠定了基礎；最后，缺氧IFAS區采用泥膜復合工藝，通過短程反硝化與厭氧氨氧化進行脫氮，可以進一步降低脫氮對于碳源的限制。最低可在進水C/N≤2的基礎上實現出水TN穩定低于10mg/L，優化運行后可進一步降至5mg/L。
2)脫氮效果穩定，針對自養IFAS區厭氧氨氧化難以長期穩定運行，通過大量試驗研究，形成了基于污泥自回流平衡自養脫氮功能菌群，羥胺投加維持系統穩定高效，生物膜厚度控制實現高效傳質傳氧，有效的保證了其脫氮效果。
3)硝化效果優，針對活性污泥系統硝化效率低的問題，氨氮去除由自養IFAS區和缺氧IFAS區共同承擔，自養IFAS區通過短程硝化與厭氧氨氧化實現主要的脫氨功能，而缺氧IFAS區針對自養IFAS區出水攜帶的少量氨氮及污泥超越導致的部分氨氮，同時耦合短程反硝化進行針對性脫氮，可實現系統氨氮去除率>95％，通過優化調整可實現出水氨氮<0.5mg/L。
4)占地省，主脫氨區和脫氮區均由自養IFAS區承擔，其采用基于污泥自回流的IFAS工藝，負荷更高，而缺氧IFAS區采用泥膜復合工藝，其處理負荷也較傳統活性污泥法更高，從而起到顯著的節地效果，整個工藝流程合計HRT僅需傳統污水處理工藝HRT的60％以下。
（發明人：吳迪;韓文杰;王玉敏;顧瑞環;周家中;田海成;杜強強;楊忠啟;紀庚好;徐康康）
