公布日：2022.07.15
申請日：2022.03.23
分類號：C02F11/04(2006.01)I
摘要

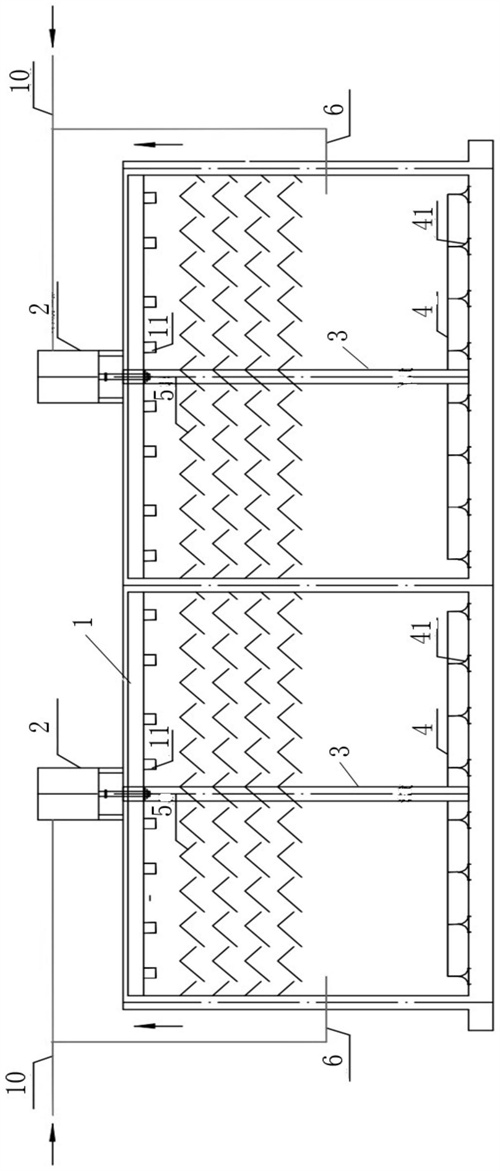

本發明公開一種高效厭氧污泥碳源回收系統，包括：池體；污泥分配器，污泥分配器設置于池體上方，污泥分配器與泥水混合輸送管連接；中心豎井，中心豎井豎向設置于池體內，且中心豎井頂部與污泥分配器的出口連接；渦流布泥單元，渦流布泥單元設置于池體底部，且渦流布泥單元的入口與中心豎井下部連接；三相分離器，三相分離器布置于池體內。本發明利用渦流布泥單元對泥水混合物進行水力攪拌，使池體內泥水混合液混合均勻，攪拌無死區，使污泥與污泥水解反應區微生物充分接觸反應，加強微生物與污泥的接觸，可明顯改變微生物群結構，工藝運行穩定性提高，提高微生物對剩余污泥胞外聚合物水解效率，從而為污水處理生化系統提供優質的碳源。
權利要求書
1.一種高效厭氧污泥碳源回收系統，其特征在于，包括：池體；污泥分配器，所述污泥分配器設置于所述池體上方，所述污泥分配器與泥水混合輸送管連接；中心豎井，所述中心豎井豎向設置于所述池體內，且所述中心豎井的頂部與所述污泥分配器的出口連接；渦流布泥單元，所述渦流布泥單元設置于所述池體底部，且所述渦流布泥單元的入口與所述中心豎井的下部連接；三相分離器，所述三相分離器布置于所述池體內。
2.根據權利要求1所述的高效厭氧污泥碳源回收系統，其特征在于：所述渦流布泥單元包括多個渦流布泥器，多個所述渦流布泥器水平間隔布置于所述池體的底部，多個所述渦流布泥器的污泥進口與所述中心豎井的下部連接。
3.根據權利要求2所述的高效厭氧污泥碳源回收系統，其特征在于：所述渦流布泥器包括：布泥器本體，所述布泥器本體包括依次連接的進泥段、混合段和擴散段，所述進泥段遠離所述混合段的一端開設有所述污泥進口；反射體，所述反射體設置于所述布泥器本體的下側，且所述反射體具有反射面，所述反射面朝向所述擴散段的出口。
4.根據權利要求3所述的高效厭氧污泥碳源回收系統，其特征在于：所述渦流布泥器還包括噴嘴，所述噴嘴設置于所述進泥段內，且所述噴嘴的入口與所述污泥進口連接，所述噴嘴的出口朝向所述混合段。
5.根據權利要求4所述的高效厭氧污泥碳源回收系統，其特征在于：所述噴嘴包括直筒段和收窄段；所述直筒段的一端開設有所述噴嘴的入口；所述收窄段自其一端向其另一端收窄延展，所述收窄段的所述一端與所述直筒段的另一端連接，所述收窄段的所述另一端開設有所述噴嘴的出口。
6.根據權利要求3所述的高效厭氧污泥碳源回收系統，其特征在于：所述擴散段的內孔自其與所述混合段的連接處向所述擴散段的出口逐漸增大；所述渦流布泥器還包括固定肋條，所述固定肋條連接于所述擴散段與所述反射體之間。
7.根據權利要求3所述的高效厭氧污泥碳源回收系統，其特征在于：所述反射體的中部朝向所述擴散段的出口凸起形成凸起部，所述凸起部的外表面形成所述反射面。
8.根據權利要求1-7任一項所述的高效厭氧污泥碳源回收系統，其特征在于：所述三相分離器包括多組三角形罩，多組所述三角形罩自上而下布置于所述池體內，且每組均包括多個在水平方向布置的三角形罩。
9.根據權利要求8所述的高效厭氧污泥碳源回收系統，其特征在于：所述池體中位于所述三相分離器上部的區域形成澄清區，位于所述三相分離區下方的區域形成污泥水解反應區；所述所述池體上部還設置有出水槽，所述出水槽設置于所述池體的澄清區頂部。
10.根據權利要求9所述的高效厭氧污泥碳源回收系統，其特征在于：所述高效厭氧污泥碳源回收系統還包括排泥管，所述排泥管與所述池體的污泥水解反應區下部連接。
發明內容
基于此，本發明的目的在于，提供一種混合均勻、微生物群優質、運行穩定性高的高效厭氧污泥碳源回收系統。
本發明的高效厭氧污泥碳源回收系統，包括：
池體；
污泥分配器，所述污泥分配器設置于所述池體上方，所述污泥分配器與泥水混合輸送管連接；
中心豎井，所述中心豎井豎向設置于所述池體內，且所述中心豎井的頂部與所述污泥分配器的出口連接；
渦流布泥單元，所述渦流布泥單元設置于所述池體底部，且所述渦流布泥單元的入口與所述中心豎井的下部連接；
三相分離器，所述三相分離器布置于所述池體內。
本發明的高效厭氧污泥碳源回收系統通過在池體上方設置污泥分配器，利用污泥分配器將泥水混合輸送管輸送的泥水混合物分配進中心豎井，中心豎井將泥水混合物進一步輸送給渦流布泥單元，利用渦流布泥單元對泥水混合物進行水力攪拌，使池體內泥水混合液混合均勻，攪拌無死區，使污泥與污泥水解反應區微生物充分接觸反應，加強微生物與污泥的充分接觸，可明顯改變微生物群結構，工藝運行穩定性提高，提高微生物對剩余污泥胞外聚合物水解效率，從而為污水處理生化系統提供優質的碳源。
上述技術方案在一種實施方式中，所述渦流布泥單元包括多個渦流布泥器，多個所述渦流布泥器水平間隔布置于所述池體的底部，多個所述渦流布泥器的污泥進口與所述中心豎井的下部連接。
上述技術方案在一種實施方式中，所述渦流布泥器包括：
布泥器本體，所述布泥器本體包括依次連接的進泥段、混合段和擴散段，所述進泥段遠離所述混合段的一端開設有所述污泥進口；
反射體，所述反射體設置于所述布泥器本體的下側，且所述反射體具有反射面，所述反射面朝向所述擴散段的出口。
上述技術方案在一種實施方式中，所述渦流布泥器還包括噴嘴，所述噴嘴設置于所述進泥段內，且所述噴嘴的入口與所述污泥進口連接，所述噴嘴的出口朝向所述混合段。
上述技術方案在一種實施方式中，所述噴嘴包括直筒段和收窄段；
所述直筒段的一端開設有所述噴嘴的入口；
所述收窄段自其一端向其另一端收窄延展，所述收窄段的所述一端與所述直筒段的另一端連接，所述收窄段的所述另一端開設有所述噴嘴的出口。
上述技術方案在一種實施方式中，所述擴散段的內孔自其與所述混合段的連接處向所述擴散段的出口逐漸增大；
所述渦流布泥器還包括固定肋條，所述固定肋條連接于所述擴散段與所述反射體之間。
上述技術方案在一種實施方式中，所述反射體的中部朝向所述擴散段的出口凸起形成凸起部，所述凸起部的外表面形成所述反射面。
上述技術方案在一種實施方式中，所述三相分離器包括多組三角形罩，多組所述三角形罩自上而下布置于所述池體內，且每組均包括多個在水平方向布置的三角形罩。
上述技術方案在一種實施方式中，所述池體中位于所述三相分離器上部的區域形成澄清區，位于所述三相分離區下方的區域形成污泥水解反應區；
所述所述池體上部還設置有出水槽，所述出水槽設置所述池體的澄清區頂部。
上述技術方案在一種實施方式中，所述高效厭氧污泥碳源回收系統還包括排泥管，所述排泥管與所述池體的污泥水解反應區下部連接。
相對于現有技術，本發明的高效厭氧污泥碳源回收系統通過在池體上方設置污泥分配器，利用污泥分配器將泥水混合輸送管輸送的泥水混合物分配進中心豎井，中心豎井將泥水混合物進一步輸送給渦流布泥單元，利用渦流布泥單元對泥水混合物進行水力攪拌，使池體內泥水混合液混合均勻，攪拌無死區，使污泥與污泥水解反應區微生物充分接觸反應，加強微生物與污泥的充分接觸，可明顯改變微生物群結構，工藝運行穩定性提高，提高微生物對剩余污泥胞外聚合物水解效率，從而為污水處理生化系統提供優質的碳源。本發明的高效厭氧污泥碳源回收系統具有混合均勻、微生物群優質、運行穩定性高等特點。
（發明人：唐堯;梁鎮;謝海松）
