公布日：2022.10.11

申請日：2022.07.05

分類號：C02F11/122(2019.01)I;C02F11/14(2019.01)I;B01D25/02(2006.01)I;B01D25/34(2006.01)I;B01F33/40(2022.01)I

摘要

本發明公開了一體化高壓污泥脫水系統，包括調理機構和壓濾機構，所述調理機構包括調理箱；所述調理箱一側的底部固定安裝有用于向壓濾機構輸送污泥的壓濾渣漿泵；所述壓濾機構包括工作基臺，所述工作基臺的頂部固定連接有承托架，所述承托架的頂部固定安裝有板框壓濾機；所述工作基臺的底部固定安裝有泥板導送機構；本發明通過設置工作基臺等結構，方便板框壓濾機及其配套部件的集中安裝，使其能夠在施工現場進行快速的裝配操作，提高了施工效率；同時利用在工作基臺上集成設置泥板輸送帶，使得污泥壓濾處理以及送出操作能夠連續自動進行。

權利要求書

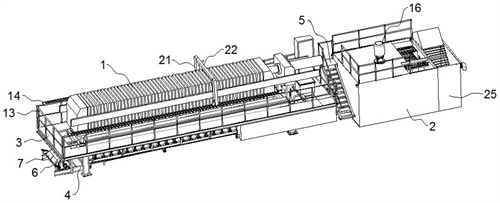

1.一體化高壓污泥脫水系統，其特征在于，包括調理機構和壓濾機構，所述調理機構包括調理箱(2)；所述調理箱(2)一側的底部固定安裝有用于向壓濾機構輸送污泥的壓濾渣漿泵(20)；所述壓濾機構包括工作基臺(3)，所述工作基臺(3)的頂部固定連接有承托架(12)，所述承托架(12)的頂部固定安裝有板框壓濾機(1)，所述工作基臺(3)的中部開設有排料口；所述工作基臺(3)的底部固定安裝有泥板導送機構，所述泥板導送機構包括支撐架(4)，所述支撐架(4)的內壁轉動安裝有泥板輸送帶(6)。

2.根據權利要求1所述的一體化高壓污泥脫水系統，其特征在于，所述調理箱(2)頂部的中心固定安裝有攪拌電機(16)，所述攪拌電機(16)的輸出端固定連接有攪拌桿，所述攪拌桿的中部固定連接有若干個攪拌槳葉(17)。

3.根據權利要求1所述的一體化高壓污泥脫水系統，其特征在于，所述調理箱(2)內壁的一側固定安裝有溶劑箱(24)，所述溶劑箱(24)的內部固定安裝有送料泵，所述送料泵的輸出端固定連接有送料管，所述送料管的一端固定連接有若干個分流管，所述溶劑箱(24)靠近攪拌電機(16)的一側開設有若干個分流口，若干個分流管分別與若干個分流口的內壁固定連接。

4.根據權利要求1所述的一體化高壓污泥脫水系統，其特征在于，所述調理箱(2)內壁的中部固定連接有曝氣管(18)，所述曝氣管(18)的中部開設有若干個曝氣口(19)，若干個所述曝氣口(19)的內壁均固定連接有曝氣膜，所述曝氣膜的中部開設有曝氣孔。

5.根據權利要求1所述的一體化高壓污泥脫水系統，其特征在于，所述泥板輸送帶(6)的一端設置有刮泥組件，所述刮泥組件包括連接架，所述連接架的中部固定連接有刮泥板(7)，所述刮泥板(7)的頂部邊沿與泥板輸送帶(6)頂面貼合。

6.根據權利要求1所述的一體化高壓污泥脫水系統，其特征在于，所述泥板輸送帶(6)的中部設置有輔助支撐機構，所述輔助支撐機構包括安裝架(8)，所述安裝架(8)的一端與支撐架(4)固定連接，所述安裝架(8)的頂部固定連接有若干個等距分布的上轉輥架，若干個所述上轉輥架的頂部均轉動連接有上支撐轉輥(9)；所述安裝架(8)的底部固定連接有若干個下轉輥架，若干個所述下轉輥架的底部均轉動連接有下支撐轉輥(10)。

7.根據權利要求1所述的一體化高壓污泥脫水系統，其特征在于，所述工作基臺(3)的兩側均固定連接有攔阻架(13)，兩個所述攔阻架(13)的頂部均固定安裝有驅動導軌(14)，兩個所述驅動導軌(14)的頂部均滑動安裝有支撐柱(21)，兩個所述支撐柱(21)之間固定連接有卸料清理件，所述卸料清理件包括清理箱(22)，所述清理箱(22)的底部開設有通口；所述清理箱(22)內壁的一側固定安裝有調節電機，所述調節電機的輸出端固定連接有承載桿，所述承載桿的中部固定連接有清理板(26)，所述清理板(26)的內部開設有導水腔，所述清理板(26)的底部開設有出水口。

8.根據權利要求1所述的一體化高壓污泥脫水系統，其特征在于，所述調理箱(2)朝向壓濾機構的一側固定安裝有側邊扶梯(5)，所述調理箱(2)頂部的邊沿固定連接有安全護欄。

發明內容

本發明的目的在于提供一體化高壓污泥脫水系統，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：

一體化高壓污泥脫水系統，包括調理機構和壓濾機構，所述調理機構包括調理箱，所述調理箱頂部的中心固定安裝有攪拌電機，所述攪拌電機的輸出端固定連接有攪拌桿，所述攪拌桿的中部固定連接有若干個攪拌槳葉，所述調理箱頂部的一側開設有觀察口，所述觀察口的內壁固定安裝有防護鋼架；所述調理箱一側的底部固定安裝有用于向壓濾機構輸送污泥的壓濾渣漿泵；

所述調理箱內壁的一側固定安裝有溶劑箱，所述溶劑箱的內部固定安裝有送料泵，所述送料泵的輸出端固定連接有送料管，所述送料管的一端固定連接有若干個分流管，所述溶劑箱靠近攪拌電機的一側開設有若干個分流口，若干個分流管分別與若干個分流口的內壁固定連接；

所述調理箱內壁的中部固定連接有曝氣管，所述曝氣管的中部均勻開設有若干個曝氣口，若干個所述曝氣口的內壁均固定連接有曝氣膜，所述曝氣膜的中部開設有曝氣孔，所述曝氣管等間距盤繞設置于調理箱內壁上并由進氣管與外接供氣設備的輸出端固定連接；

所述調理箱的另一側固定連接有進料箱，所述進料箱的一側固定連接有進泥管，所述調理箱朝向進料箱的一側底部開設有通槽；

所述壓濾機構包括工作基臺，所述工作基臺的頂部固定連接有承托架，所述承托架的頂部固定安裝有板框壓濾機，所述工作基臺的中部開設有排料口，所述排料口內壁的兩側均固定連接有傾斜設置的導料板；

所述工作基臺的底部固定安裝有泥板導送機構，所述泥板導送機構包括支撐架，所述支撐架的內壁轉動安裝有泥板輸送帶，所述泥板輸送帶的頂部與排料口的底部對應設置，所述泥板輸送帶的一端設置有刮泥組件，所述刮泥組件包括連接架，所述連接架的中部固定連接有刮泥板，所述刮泥板設置為弧形且其頂部邊沿與泥板輸送帶頂面貼合；所述泥板輸送帶的中部設置有輔助支撐機構，所述輔助支撐機構包括安裝架，所述安裝架的一端與支撐架固定連接，所述安裝架的頂部固定連接有若干個等距分布的上轉輥架，若干個所述上轉輥架的頂部均轉動連接有上支撐轉輥，若干個所述上支撐轉輥的頂面均與泥板輸送帶上帶面的底部相貼合；所述安裝架的底部固定連接有若干個下轉輥架，若干個所述下轉輥架的底部均轉動連接有下支撐轉輥，若干個所述下支撐轉輥的頂部均與泥板輸送帶下帶面的底部相貼合；所述安裝架的兩側均轉動安裝有若干個豎直設置的側邊導輥，若干個側邊導輥的一側均與泥板輸送帶的側邊相貼合。

作為本發明進一步的方案：所述調理箱朝向壓濾機構的一側固定安裝有側邊扶梯，所述調理箱頂部的邊沿固定連接有安全護欄。

作為本發明進一步的方案：所述工作基臺的兩側均固定連接有攔阻架，兩個所述攔阻架的頂部均固定安裝有驅動導軌，兩個所述驅動導軌的頂部均滑動安裝有支撐柱，兩個所述支撐柱之間固定連接有卸料清理件，所述卸料清理件包括清理箱，所述清理箱的底部開設有通口；所述清理箱內壁的一側固定安裝有調節電機，所述調節電機的輸出端固定連接有承載桿，所述承載桿的中部固定連接有清理板，所述清理板的內部開設有導水腔，所述導水腔的截面由上至下逐漸減小，所述清理板的底部開設有出水口，出水口與導水腔的底部連通，所述清理箱內壁的頂部固定安裝有分流水排，所述分流水排的底部通過若干個軟管與導水腔的頂部相連通，所述分流水排的一側通過清潔水管與外接供水設備輸出端固定連接。

與現有技術相比，本發明的有益效果是：本發明通過工作基臺等結構，方便板框壓濾機及其配套部件的集中安裝，使其能夠在施工現場進行快速的裝配操作，提高了施工效率，由于工作基臺與板框壓濾機的安裝位置可調整，使得工作基臺能夠適應不同尺寸大小的板框壓濾機的安裝需要；本發明通過工作基臺上集成設置泥板輸送帶，將壓濾得到的泥板進行實時的承接送出，與外設的送料運輸機構配合，使得污泥壓濾處理操作能夠連續自動運行；

本發明通過設置調理箱，在污泥進行處理前通過調理劑對其進行調理，在調理攪拌時，通過曝氣管和曝氣膜等結構向污泥內部曝氣，便于結塊的污泥分散并方便污泥翻攪移位，配合攪拌電機和攪拌槳葉的攪拌作用，方便污泥與調理劑的充分混合。

（發明人：楊選軍;王強;朱小禹）
