公布日：2022.07.22
申請日：2022.06.21
分類號：C02F9/04(2006.01)I;C02F103/32(2006.01)N
摘要
本發明屬于污水處理技術領域，且公開了便于重復利用的大豆加工用污水處理設備，包括次級處理筒、預處理組件和儲存組件，所述次級處理筒內腔的頂端固定安裝有支撐環，所述次級處理筒內腔的頂端固定安裝有固定板，所述固定板位于支撐環的上方，所述支撐環和固定板之間轉動連接有旋轉板，所述氣泵的底端固定安裝有連通管。本發明通過在添加弱酸水和堿水后，啟動氣泵，進而使氣泵將外界空氣抽入連通管內，并通過氣泡產生組件運輸至次級處理筒內，使次級處理筒內的混合液體中產生上升的氣泡，通過氣泡的上升運動帶動位于次級處理筒底端的弱酸水向上流動與堿水混合，進而加快了弱酸水與堿水的混合，提高了裝置的工作效率。
權利要求書

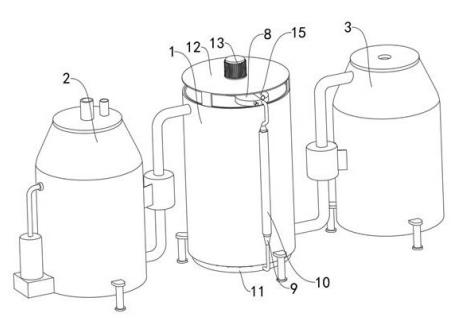

1.一種便于重復利用的大豆加工用污水處理設備，包括次級處理筒（1）、預處理組件（2）和儲存組件（3），其特征在于：所述次級處理筒（1）內腔的頂端固定安裝有支撐環（4），所述次級處理筒（1）內腔的頂端固定安裝有固定板（5），所述固定板（5）位于支撐環（4）的上方，所述支撐環（4）和固定板（5）之間轉動連接有旋轉板（6），所述固定板（5）的頂端固定安裝有氣泵（8），所述氣泵（8）的底端固定安裝有連通管（9），所述連通管（9）的表面固定套接有加熱套（10），所述加熱套（10）的底端固定安裝有氣泡產生組件（11），所述次級處理筒（1）的頂端固定安裝有安裝架（12），所述安裝架（12）的頂面固定安裝有驅動電機（13），所述驅動電機（13）的輸出端固定套接有螺旋板（14）；所述安裝架（12）的頂端固定安裝有吊裝盒（16），所述吊裝盒（16）的底端固定安裝有定位環（17），所述定位環（17）的中部轉動連接有從動環（18），所述從動環（18）的右端固定安裝有出水管（7），所述吊裝盒（16）的前端固定安裝有進水管（15）。
2.根據權利要求1所述的便于重復利用的大豆加工用污水處理設備，其特征在于：所述預處理組件（2）包括初級處理筒（201），所述初級處理筒（201）位于次級處理筒（1）的左側，所述初級處理筒（201）的左端固定安裝有臭氧發生裝置（202），所述初級處理筒（201）的頂端固定安裝有進料管（203）和阻垢劑添加管（204），所述初級處理筒（201）的內腔固定安裝有三個過濾網（205），所述初級處理筒（201）的右端固定安裝有水泵一（206），所述水泵一（206）的上下兩端分別與次級處理筒（1）左端的頂部和初級處理筒（201）右端的底部固定連接。
3.根據權利要求1所述的便于重復利用的大豆加工用污水處理設備，其特征在于：所述儲存組件（3）包括儲存筒（301），所述儲存筒（301）的左端固定安裝有水泵二（302），所述水泵二（302）的上下兩端分別與儲存筒（301）左端的頂部和次級處理筒（1）右端的底部固定連接。
4.根據權利要求1所述的便于重復利用的大豆加工用污水處理設備，其特征在于：所述氣泡產生組件（11）包括分氣管（111），所述分氣管（111）的右端與連通管（9）的底端固定連接，所述分氣管（111）的頂端固定安裝有出氣管（112），所述出氣管（112）固定安裝在次級處理筒（1）的底端上。
5.根據權利要求1所述的便于重復利用的大豆加工用污水處理設備，其特征在于：所述出水管（7）的中部固定安裝在固定板（5）上，所述出水管（7）的底端貫穿次級處理筒（1）并延伸至次級處理筒（1）的內腔中。
6.根據權利要求1所述的便于重復利用的大豆加工用污水處理設備，其特征在于：所述吊裝盒（16）的形狀為空心的圓環狀，所述吊裝盒（16）位于固定板（5）的上方。
7.根據權利要求1所述的便于重復利用的大豆加工用污水處理設備，其特征在于：所述螺旋板（14）的底端轉動連接在次級處理筒（1）的內腔中，所述螺旋板（14）的頂端轉動連接在吊裝盒（16）的中部，所述螺旋板（14）與旋轉板（6）固定連接。
發明內容
本發明的目的在于提供便于重復利用的大豆加工用污水處理設備，以解決上述背景技術中提出的問題。
為了實現上述目的，本發明提供如下技術方案：便于重復利用的大豆加工用污水處理設備，包括次級處理筒、預處理組件和儲存組件，所述次級處理筒內腔的頂端固定安裝有支撐環，所述次級處理筒內腔的頂端固定安裝有固定板，所述固定板位于支撐環的上方，所述支撐環和固定板之間轉動連接有旋轉板，所述固定板的頂端固定安裝有氣泵，所述氣泵的底端固定安裝有連通管，所述連通管的表面固定套接有加熱套，所述加熱套的底端固定安裝有氣泡產生組件，所述次級處理筒的頂端固定安裝有安裝架，所述安裝架的頂面固定安裝有驅動電機，所述驅動電機的輸出端固定套接有螺旋板。
優選的，所述安裝架的頂端固定安裝有吊裝盒，所述吊裝盒的底端固定安裝有定位環，所述定位環的中部轉動連接有從動環，所述從動環的右端固定安裝有出水管，所述吊裝盒的前端固定安裝有進水管。
優選的，所述預處理組件包括初級處理筒，所述初級處理筒位于次級處理筒的左側，所述初級處理筒的左端固定安裝有臭氧發生裝置，所述初級處理筒的頂端固定安裝有進料管和阻垢劑添加管，所述初級處理筒的內腔固定安裝有三個過濾網，所述初級處理筒的右端固定安裝有水泵一，所述水泵一的上下兩端分別與次級處理筒左端的頂部和初級處理筒右端的底部固定連接。
優選的，所述儲存組件包括儲存筒，所述儲存筒的左端固定安裝有水泵二，所述水泵二的上下兩端分別與儲存筒左端的頂部和次級處理筒右端的底部固定連接。
優選的，所述氣泡產生組件包括分氣管，所述分氣管的右端與連通管的底端固定連接，所述分氣管的頂端固定安裝有出氣管，所述出氣管固定安裝在次級處理筒的底端上。
優選的，所述出水管的中部固定安裝在固定板上，所述出水管的底端貫穿次級處理筒并延伸至次級處理筒的內腔中。
優選的，所述吊裝盒的形狀為空心的圓環狀，所述吊裝盒位于固定板的上方。
優選的，所述螺旋板的底端轉動連接在次級處理筒的內腔中，所述螺旋板的頂端轉動連接在吊裝盒的中部，所述螺旋板與旋轉板固定連接。
本發明的有益效果如下：
1、本發明在添加弱酸水和堿水后，啟動氣泵，進而使氣泵將外界空氣抽入連通管內，并通過氣泡產生組件運輸至次級處理筒內，使次級處理筒內的混合液體中產生上升的氣泡，通過氣泡的上升運動帶動位于次級處理筒底端的弱酸水向上流動與堿水混合，進而加快了弱酸水與堿水的混合，提高了裝置的工作效率。
2、本發明通過螺旋板在旋轉時帶動旋轉板旋轉，由于出水管的中部與旋轉板固定連接，在旋轉板旋轉時可以帶動出水管圍繞次級處理筒的軸線旋轉，通過進水管進入吊裝盒內的堿水會通過出水管的旋轉進而將堿水以環形加入次級處理筒內，進而增加了堿水在次級處理筒內水平分布的面積，使堿水可以更快的與弱酸水接觸，避免出現堿水在弱酸水中的落點處于同一位置處導致反應速度慢的情況，縮短了裝置的處理時間，提高了裝置的環保效果。
3、本發明通過在連通管的表面固定安裝加熱套，加熱套在工作中可以對連通管內向下流動的氣體進行加熱，進而使通過氣泡產生組件進入次級處理筒內的氣泡具有一定的熱量，由于出氣管均勻的分布在次級處理筒的底端，進而可以在次級處理筒形成均勻的大范圍的氣泡，增加了混合液體的受熱區域，進而縮短了裝置將混合液體加熱到最佳反應溫度的時間。
（發明人：李永杰;李昊錕;孫文曦）
