公布日：2022.04.12
申請日：2021.12.30
分類號：C02F3/00(2006.01)I;C02F3/28(2006.01)I
摘要
本發明公開了一種厭氧反應污水處理裝置和污水處理方法，屬于水處理技術領域。它包括電化學厭氧反應器，電化學厭氧反應器包括反應區，反應區的進水端設有第一進水口、出水端設有出水口；所述反應區中設有管式電極，管式電極的一端密封，另一端設有開口并朝下設置；所述第一進水口設于管式電極內密封的一端。本發明能夠使污水在電化學厭氧反應器中充分反應，有效去除污水中的污泥VS和提高甲烷產率。
權利要求書
1.一種厭氧反應污水處理裝置，其特征在于，包括電化學厭氧反應器(200)，電化學厭氧反應器(200)包括反應區(210)，反應區(210)的進水端設有第一進水口(111)、出水端設有出水口；所述反應區(210)中設有管式電極，管式電極的一端密封，另一端設有開口并朝下設置；所述第一進水口(111)設于管式電極內密封的一端。
2.根據權利要求1所述的一種厭氧反應污水處理裝置，其特征在于，所述開口處設有導流板(400)，導流板(400)包括導流面(410)，導流面(410)在管式電極軸心向外的方向上高度逐漸降低，用于將管式電極內的污水導向反應區(210)。
3.根據權利要求1所述的一種厭氧反應污水處理裝置，其特征在于，所述管式電極包括管式Fe電極(320)和柱狀C電極(310)，柱狀C電極(310)設于管式Fe電極(320)中并與其同軸設置；還包括電源(600)，電源(600)的正極與管式Fe電極(320)相連，電源(600)的負極與柱狀C電極(310)相連。
4.根據權利要求3所述的一種厭氧反應污水處理裝置，其特征在于，所述第一進水口(111)的進水方向沿管式Fe電極的切線方向水平設置。
5.根據權利要求1所述的一種厭氧反應污水處理裝置，其特征在于，所述管式電極包括中心管、鐵屑和炭；鐵屑和炭混合填充于中心管中，中心管的底部開口處設有篩網，篩網用于束縛鐵屑和炭；鐵屑和炭的質量比例為(2-4)：1；鐵屑的粒徑為16目-35目，炭的粒徑為8目-16目。
6.根據權利要求1所述的一種厭氧反應污水處理裝置，其特征在于，所述管式電極的長度為電化學厭氧反應器(200)有效高度的30％-40％，管式電極的直徑為電化學厭氧反應器(200)直徑的20％-25％，管式電極插入的最低位置為電化學厭氧反應器(200)有效高度頂端1/2處。
7.根據權利要求1-6任一項所述的一種厭氧反應污水處理裝置，其特征在于，所述出水口包括第一出水口(211)和第二出水口(212)；所述第二出水口(212)通過回流管(220)連通至管式電極中，回流管(220)上設有回流泵(230)；回流管(220)的出水端設有第二進水口(221)，第二進水口(221)設于管式電極內密封的一端。

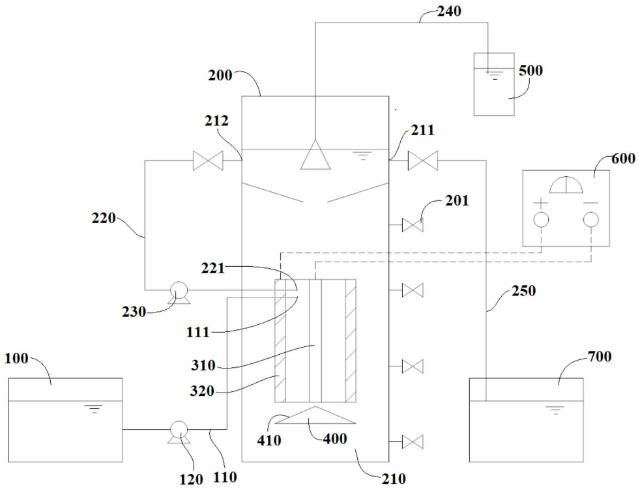

8.根據權利要求7所述的一種厭氧反應污水處理裝置，其特征在于，還包括進水箱(100)、出水箱(700)和堿液吸收箱(500)；所述進水箱(100)通過進水管(110)連接至第一進水口(111)，進水管(110)上設有進水泵(120)；所述出水箱(700)通過出水管(250)連接至第一出水口(211)；所述堿液吸收箱(500)通過集氣管(240)連通至電化學厭氧反應器(200)頂部。
9.污水處理方法，其特征在于，基于權利要求1-8任一項所述的一種厭氧反應污水處理裝置，將管式電極放入電化學厭氧反應器(200)中并固定，通入污水，對管式電極施加0-1.5V的直流電壓，出水。
10.根據權利要求9所述的污水處理方法，其特征在于，所述管式電極包括管式Fe電極(320)和柱狀C電極(310)，柱狀C電極(310)設于管式Fe電極(320)中并與其同軸設置；所述柱狀C電極(310)包括石墨棒電極，其制備方法為：將石墨棒在丙酮中浸泡10h-12h，然后用蒸餾水清洗去除殘余有機溶劑，經烘箱中烘干20h-30h后在400℃-500℃的馬弗爐中燒30min-40min，取出備用；或所述管式電極包括中心管、鐵屑和焦炭，鐵屑和焦炭混合填充于中心管中，中心管的底部開口處設有篩網，篩網用于束縛鐵屑和焦炭；所述鐵屑先用H2SO4清洗，再用HCl進行活化后與焦炭混合填充于中心管中，然后再裝入電化學厭氧反應器(200)中。
發明內容
1.要解決的問題
針對現有技術中的厭氧反應器難以啟動，對污水中污泥VS的去除率和甲烷產率較低的問題，本發明提供一種厭氧反應污水處理裝置和污水處理方法；通過在電化學厭氧反應器中設置特定的管式電極，在污水處理過程中對其施加電壓，能夠有效解決上述問題。
2.技術方案
為了解決上述問題，本發明所采用的技術方案如下：
本發明的一種厭氧反應污水處理裝置，其包括電化學厭氧反應器，電化學厭氧反應器包括反應區，反應區的進水端設有第一進水口、出水端設有出水口；所述反應區中設有管式電極，管式電極的一端密封，另一端設有開口并朝下設置；所述第一進水口設于管式電極內密封的一端。
優選地，所述開口處設有導流板，導流板包括導流面，導流面在管式電極軸心向外的方向上高度逐漸降低，用于將管式電極內的污水導向反應區。
優選地，所述管式電極包括管式Fe電極和柱狀C電極，柱狀C電極設于管式Fe電極中并與其同軸設置；還包括電源，電源的正極與管式Fe電極相連，電源的負極與柱狀C電極相連。柱狀C電極優選使用石墨棒電極，石墨棒電極外包裹含有石墨成分的碳?xì)帧?/span>
將零價鐵電極置于電化學厭氧反應器中，一方面，零價鐵可顯著降低厭氧反應器中的氧化還原電位，防止反應器酸化，促進厭氧還原氛圍，有助于厭氧微生物的生長；另一方面，零價鐵緩慢釋放的Fe2+，可有效壓縮反應器中污泥的雙電層，降低電動電勢。所述電源優選使用直流穩壓電源，能夠通過促進零價鐵電極表面離子的遷移速度來強化表面反應。因此，當外加電壓施加在零價鐵電極時，會強化零價鐵表面的反應，從而進一步增強零價鐵的反應速度，有效地解決零價鐵電極的鈍化和板結問題；同時適當?shù)碾妶龃碳つ軌虼龠M(jìn)微生物的代謝，從而能夠?qū)е赂叩纳锾幚砟芰Α?/span>
優選地，所述第一進水口的進水方向沿管式Fe電極的切線方向水平設置。本發明的進水管可沿切線方向從管式電極頂部進入，旋流布水的當時能夠使得進水方向沿管式電極切線方向進入，并在管式電極內沿其內壁螺旋向下旋流，使電極、污水和顆粒污泥三者充分混合活化，增加裝置的處理效率。通過向管式電極中插入MLSS監測儀，控制空心鐵電極內部的污泥濃度，當MLSS監測儀數值高于設定值時，自動關閉外接電源，快速啟動過程結束；當MLSS監測儀數值低于設定值時，可以通過調節進水與接種污泥流量比，直流電源電流值等參數，改變反應器內的厭氧環境，促使反應器快速達到處理效果。
優選地，所述管式電極包括中心管、鐵屑和炭；鐵屑和炭混合填充于中心管中，中心管的底部開口處設有篩網，篩網用于束縛鐵屑和炭，防止鐵屑和焦炭流失；鐵屑和炭的質量比例為(2-4)：1；鐵屑的粒徑為16目-35目，炭的粒徑為8目-16目。利用進水的旋流作用，不斷攪動鐵屑和炭的混合物和接種污泥，可以構成成千上萬個微電池，純鐵為陽極，炭和碳化鐵及雜質則為陰極，可以與接種污泥不斷發生原電池反應、氧化還原反應、電化學富集、物理吸附及氫氧化鐵的混凝作用，顆粒污泥形成過程大大加快。
優選地，所述管式電極的長度為電化學厭氧反應器有效高度的30％-40％，管式電極的直徑為電化學厭氧反應器直徑的20％-25％，管式電極插入的最低位置為電化學厭氧反應器有效高度1/2處。
優選地，所述出水口包括第一出水口和第二出水口；所述第二出水口通過回流管連通至管式電極中，回流管上設有回流泵；回流管的出水端設有第二進水口，第二進水口設于管式電極內密封的一端。
優選地，還包括進水箱、出水箱和堿液吸收箱；所述進水箱通過進水管連接至第一進水口，進水管上設有進水泵；所述出水箱通過出水管連接至第一出水口；所述堿液吸收箱通過集氣管連通至電化學厭氧反應器頂部。
本發明的污水處理方法，基于本發明中所述的一種厭氧反應污水處理裝置，將管式電極放入電化學厭氧反應器中并固定，通入污水，對管式電極施加0-1.5V的直流電壓，出水�？色@得較高的裝置啟動成功率：接種污泥經外置電化學激活裝置反應后，導入?yún)捬醴磻?yīng)器培養，可大大提高污泥活性，保證裝置啟動成功率；較少的接種污泥投加量：經激活后的接種污泥活性較高，生長速率大，與常規接種方法所需的種泥相比，初始種泥投加量減少；無需顆粒污泥接種：可以使用更易獲得的電化學厭氧反應器絮狀污泥，經絮凝、激活后作為接種污泥，節約運行成本。
優選地，所述管式電極包括管式Fe電極和柱狀C電極，柱狀C電極設于管式Fe電極中并與其同軸設置；所述柱狀C電極包括石墨棒電極，其制備方法為：將石墨棒在丙酮中浸泡10h-12h，然后用蒸餾水清洗去除殘余有機溶劑，經烘箱中烘干20h-30h后在400℃-500℃的馬弗爐中燒30min-40min，取出備用。
優選地，所述管式電極包括中心管、鐵屑和焦炭，鐵屑和焦炭混合填充于中心管中，中心管的底部開口處設有篩網，篩網用于束縛鐵屑和焦炭；所述鐵屑先用H2SO4清洗，再用HCl進行活化后與焦炭混合填充于中心管中，然后再裝入電化學厭氧反應器中。
3.有益效果
相比于現有技術，本發明的有益效果為：(1)本發明的一種厭氧反應污水處理裝置，污水從第一進水口進入后能在管式電極內沿管式電極內壁螺旋向下旋流，充分與活化的顆粒污泥攪拌混合，混合液到達管式電極底部時被向上折流進入反應區進一步反應；本發明通過改變污水的進水方式及流動方式，使污水在電化學厭氧反應器中充分反應，能夠有效去除污水中的污泥VS和提高甲烷產率。
(2)本發明的污水處理方法，基于本發明中所述的一種厭氧反應污水處理裝置，能夠獲得較高的裝置啟動成功率、較少的接種污泥投加量，無需顆粒污泥接種。
（發明人：姜筆存;盛瑾錦;于偉華;吳江濤;曲艷南;盧正輝;談?wù)停?/span>
