公布日：2023.03.14
申請日：2022.11.23
分類號：B01D61/18(2006.01)I;B01D65/02(2006.01)I;B01D61/08(2023.01)I;C02F9/00(2006.01)I;C02F1/44(2023.01)I;C02F103/34(2006.01)N
摘要
本發明涉及一種沖擊流超濾裝置，包括超濾膜單元，超濾膜單元的進水側連接有超濾進水管，超濾膜單元的產水側連接有超濾產水管，超濾膜單元的濃水出口連接有循環管并于循環管上設有循環泵，循環管的另一端連接至超濾進水管上。另外還涉及該超濾裝置的運行方法、采用該沖擊流超濾裝置的焦化廢水處理系統及方法。本發明在超濾膜單元的濃水出口連接循環管并且循環管的另一端連接至超濾進水管上，可以通過循環管抽取一部分濃水至超濾進水管以形成濃水循環，可以不斷地沖刷超濾膜表面，能夠緩解超濾膜的污堵，顯著地提高超濾裝置的使用壽命，降低超濾裝置的運行成本。超濾濃水直接循環至超濾進水，廢水排放量減少，提高了水的回收率。
權利要求書
1.一種沖擊流超濾裝置，包括超濾膜單元，所述超濾膜單元的進水側連接有超濾進水管，所述超濾膜單元的產水側連接有超濾產水管，其特征在于：所述超濾膜單元的濃水出口連接有循環管并于所述循環管上設有循環泵，所述循環管的另一端連接至所述超濾進水管上。
2.如權利要求1所述的沖擊流超濾裝置，其特征在于：所述超濾進水管上還連接有沖擊進氣管，所述沖擊進氣管連接有沖擊氣源。
3.如權利要求1所述的沖擊流超濾裝置，其特征在于：還包括化學清洗機構，所述化學清洗機構包括清洗箱，所述清洗箱上設有清洗劑供管、第一清洗回流支管和第二清洗回流支管，所述清洗劑供管連接至所述超濾進水管上，所述第一清洗回流支管連接至所述循環管上，所述第二清洗回流支管連接至所述超濾產水管上。
4.如權利要求1所述的沖擊流超濾裝置，其特征在于：所述循環管上還布置有壓力檢測單元和流量計，所述壓力檢測單元和所述流量計均布置在所述循環泵的出口側。
5.如權利要求4所述的沖擊流超濾裝置，其特征在于：所述循環泵采用變頻泵。
6.如權利要求1至5中任一項所述的沖擊流超濾裝置的運行方法，其特征在于，包括：所述沖擊流超濾裝置正常運行時，通過所述循環管抽取一部分濃水至超濾進水管，通過形成濃水循環不斷地沖刷超濾膜表面，以緩解超濾膜的污堵。
7.如權利要求6所述的運行方法，其特征在于：所述沖擊流超濾裝置正常運行時，所述超濾進水管內脈沖式充入沖擊氣，以便在超濾膜單元的進水側形成沖擊水流，提高對超濾膜表面的沖刷效果。
8.如權利要求7所述的運行方法，其特征在于：每隔6-15min向所述超濾進水管內充入沖擊氣，每次進氣時間為5-10s，進氣壓力在0.1-0.15MPa范圍內。
9.一種焦化廢水處理系統，包括依次串接的前處理機構、生化處理裝置、后處理機構和膜處理機構，所述膜處理機構包括依次串接的超濾裝置和反滲透裝置，其特征在于：所述超濾裝置采用權利要求1至5中任一項所述的沖擊流超濾裝置。
10.一種焦化廢水處理方法，包括：焦化廢水依次經前處理機構、生化處理裝置、后處理機構、超濾裝置和反滲透裝置處理后，達標排放，其中，所述超濾裝置采用權利要求1至5中任一項所述的沖擊流超濾裝置。
發明內容
本發明涉及一種沖擊流超濾裝置及其運行方法、采用該沖擊流超濾裝置的焦化廢水處理系統及方法，至少可解決現有技術的部分缺陷。

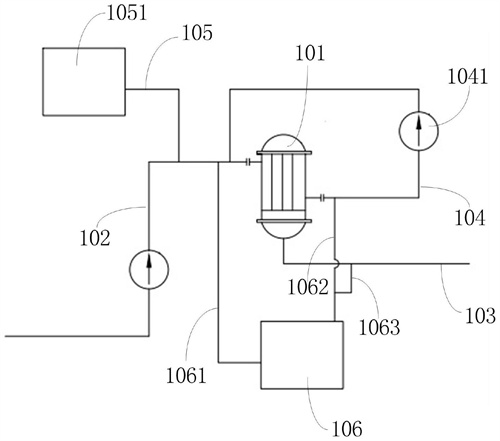

本發明涉及一種沖擊流超濾裝置，包括超濾膜單元，所述超濾膜單元的進水側連接有超濾進水管，所述超濾膜單元的產水側連接有超濾產水管，所述超濾膜單元的濃水出口連接有循環管并于所述循環管上設有循環泵，所述循環管的另一端連接至所述超濾進水管上。
作為實施方式之一，所述超濾進水管上還連接有沖擊進氣管，所述沖擊進氣管連接有沖擊氣源。
作為實施方式之一，所述沖擊流超濾裝置還包括化學清洗機構，所述化學清洗機構包括清洗箱，所述清洗箱上設有清洗劑供管、第一清洗回流支管和第二清洗回流支管，所述清洗劑供管連接至所述超濾進水管上，所述第一清洗回流支管連接至所述循環管上，所述第二清洗回流支管連接至所述超濾產水管上。
作為實施方式之一，所述循環管上還布置有壓力檢測單元和流量計，所述壓力檢測單元和所述流量計均布置在所述循環泵的出口側。
作為實施方式之一，所述循環泵采用變頻泵。
本發明還涉及如上所述的沖擊流超濾裝置的運行方法，包括：
所述沖擊流超濾裝置正常運行時，通過所述循環管抽取一部分濃水至超濾進水管，通過形成濃水循環不斷地沖刷超濾膜表面，以緩解超濾膜的污堵。
作為實施方式之一，所述沖擊流超濾裝置正常運行時，所述超濾進水管內脈沖式充入沖擊氣，以便在超濾膜單元的進水側形成沖擊水流，提高對超濾膜表面的沖刷效果。
作為實施方式之一，每隔6-15min向所述超濾進水管內充入沖擊氣，每次進氣時間為5-10s，進氣壓力在0.1-0.15MPa范圍內。
本發明還涉及一種焦化廢水處理系統，包括依次串接的前處理機構、生化處理裝置、后處理機構和膜處理機構，所述膜處理機構包括依次串接的超濾裝置和反滲透裝置，所述超濾裝置采用上述的沖擊流超濾裝置。
本發明還涉及一種焦化廢水處理方法，包括：
焦化廢水依次經前處理機構、生化處理裝置、后處理機構、超濾裝置和反滲透裝置處理后，達標排放，
其中，所述超濾裝置采用上述的沖擊流超濾裝置。
本發明至少具有如下有益效果：
本發明在超濾膜單元的濃水出口連接循環管并且循環管的另一端連接至超濾進水管上，可以通過循環管抽取一部分濃水至超濾進水管以形成濃水循環，可以不斷地沖刷超濾膜表面，能夠緩解超濾膜的污堵，顯著地提高超濾裝置的使用壽命，降低超濾裝置的運行成本。超濾濃水直接循環至超濾進水，廢水排放量減少，提高了水的回收率。
本發明進一步具有如下有益效果：
基于本發明提供的超濾裝置，可以替代多介質過濾器+中空纖維超濾膜系統，減少設備，占地面積也減小20％-30％。
（發明人：朱龍登;孫勇;陳麗娜;吳朝陽;高智榮;江英姿）
