公布日：2023.03.21
申請日：2022.12.30
分類號：C02F1/00(2023.01)I;B01D35/16(2006.01)I;B01D29/64(2006.01)I
摘要
本發明公開了一種基于高壓反滲透的廢水處理工藝及其凈化系統，涉及污水處理技術領域，包括廢水處理箱，U形支架，攪動套筒，所述攪動套筒的外壁滑動連接有循環件，所述攪動套筒的外壁滑動連接有滑動套筒，震蕩件，阻隔件。本發明通過設置循環件，通過第一噴頭將液體藥劑噴灑到污水中，攪動套筒進行轉動通過引導塊帶動滑動套筒進行同步轉動，由于直齒輪環固定不動，從而驅動直齒輪帶動往復絲桿進行轉動，進而驅動第一連接塊通過滑動套筒、連接環帶動四個第一擺動桿上下往復移動，以此擴大第一噴頭噴灑的范圍，從而使得液體藥劑能夠均勻的噴灑到污水中，以此提高了污水與藥劑的混合效率。
權利要求書

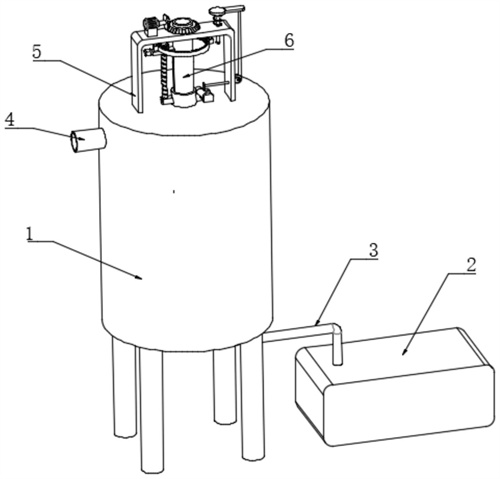

1.一種基于高壓反滲透的廢水處理工藝，包括廢水處理箱（1），其特征在于，所述廢水處理箱（1）的頂端固定連接有U形支架（5），所述U形支架（5）的頂端安裝有驅動電機（8），所述驅動電機（8）的輸出端連接有連接軸（9），所述連接軸（9）的一端固定連接有第一錐齒輪（10），所述U形支架（5）的內側轉動連接有攪動套筒（6），所述攪動套筒（6）的底端貫穿至所述廢水處理箱（1）的內部，所述攪動套筒（6）的外壁固定連接有第二錐齒輪（11），所述第二錐齒輪（11）與所述第一錐齒輪（10）相嚙合，所述廢水處理箱（1）的排料口處固定連接有第二導料管（13），所述廢水處理箱（1）的底端安裝有水泵（12），所述水泵（12）的輸入端與所述第二導料管（13）固定連接，所述廢水處理箱（1）的一側設置有廢水過濾箱（2），所述廢水過濾箱（2）的輸入端固定連接有第一導料管（3），所述第一導料管（3）的一端與所述水泵（12）輸出端相連接，所述廢水處理箱（1）的進料口處固定連接有進料管（4），所述攪動套筒（6）的外壁滑動連接有循環件，所述攪動套筒（6）的外壁滑動連接有滑動套筒（701），所述廢水處理箱（1）的頂端與所述U形支架（5）的頂端設置有用于對所述滑動套筒（701）進行敲擊的震蕩件，所述攪動套筒（6）的頂端與所述廢水處理箱（1）的排料口處設置有阻隔件。
2.根據權利要求1所述的一種基于高壓反滲透的廢水處理工藝，其特征在于，所述循環件包括開設在所述攪動套筒（6）兩側外壁的引導槽（737），所述滑動套筒（701）的內側固定連接有引導塊（738），且所述引導塊（738）安裝在所述引導槽（737）的內部，所述滑動套筒（701）的底端固定連接有連接環（722），所述連接環（722）的內側轉動連接有第一擺動桿（723），所述第一擺動桿（723）的外壁固定連接有多個攪拌桿（724），所述攪動套筒（6）的內部開設有引流槽（746），所述第一擺動桿（723）的一側外壁安裝有第一噴頭（725），所述第一噴頭（725）的輸入端固定連接有第二伸縮軟管（747），所述第二伸縮軟管（747）的一端貫穿至所述引流槽（746）的內部，所述第一擺動桿（723）與所述攪動套筒（6）的外壁設置有撥動件與拉擺組件。
3.根據權利要求2所述的一種基于高壓反滲透的廢水處理工藝，其特征在于，循環件還包括固定連接在所述攪動套筒（6）一側外壁的第二連接塊（716），所述第二連接塊（716）的內側轉動連接有往復絲桿（703），所述滑動套筒（701）的一側外壁固定連接有第一連接塊（702），且所述第一連接塊（702）套接在所述往復絲桿（703）的外壁，所述往復絲桿（703）的外壁位于所述第二連接塊（716）的頂端固定連接有直齒輪（719），所述U形支架（5）內側底端固定連接有第三連接塊（718），所述第三連接塊（718）的一側外壁固定連接有直齒輪環（720），且所述直齒輪環（720）與所述直齒輪（719）相嚙合。
4.根據權利要求3所述的一種基于高壓反滲透的廢水處理工藝，其特征在于，所述撥動件包括固定連接在所述第一擺動桿（723）一側外壁的連接柱（728），所述連接柱（728）的一端固定連接有第二半球塊（729），所述攪動套筒（6）的外壁固定連接有錐形引導塊（721），所述第二半球塊（729）貼合在所述錐形引導塊（721）的外壁，所述第一擺動桿（723）的兩側外壁固定連接有第四轉軸（742），所述第四轉軸（742）的一端貫穿至所述連接環（722）的內部并與所述連接環（722）轉動連接，所述第四轉軸（742）的外壁安裝有第二扭簧（743），所述第二扭簧（743）的一端安裝在所述連接環（722）的內部。
5.根據權利要求3所述的一種基于高壓反滲透的廢水處理工藝，其特征在于，所述拉擺組件包括固定連接在所述攪動套筒（6）外壁的固定座（733），所述固定座（733）的內側轉動連接有第二擺動桿（731），所述第二擺動桿（731）的輸入端固定連接有第一伸縮軟管（741），所述第一伸縮軟管（741）的一端貫穿至所述引流槽（746）的內部，所述第二擺動桿（731）的兩側外壁固定連接有第三轉軸（739），且所述第三轉軸（739）的一端貫穿至所述固定座（733）的內部并與所述固定座（733）轉動連接，所述第三轉軸（739）的外壁安裝有第一扭簧（740），且所述第一扭簧（740）的一端安裝在所述固定座（733）的內部，所述和第二擺動桿（731）的輸出端固定連接有第二噴頭（730），所述第二擺動桿（731）與所述第一擺動桿（723）的兩側外壁均固定連接有第二轉軸（727），兩組所述第二轉軸（727）的外壁安裝有拉拽桿（726）。
6.根據權利要求3所述的一種基于高壓反滲透的廢水處理工藝，其特征在于，所述震蕩件包括固定連接在所述廢水處理箱（1）頂端的擊打座（704），所述擊打座（704）的內側轉動連接有震蕩塊（705），且所述震蕩塊（705）的一端貼合在所述滑動套筒（701）的外壁，所述震蕩塊（705）的兩側外壁固定連接有第五轉軸（744），所述第五轉軸（744）的一端貫穿至所述擊打座（704）的內部并與所述擊打座（704）轉動連接，所述擊打座（704）的外壁安裝有第三扭簧（745），所述第三扭簧（745）的一端安裝在所述擊打座（704）的內部，所述震蕩塊（705）的外壁與所述U形支架（5）的外壁設置有拉扯組件。
7.根據權利要求6所述的一種基于高壓反滲透的廢水處理工藝，其特征在于，所述拉扯組件包括滑動連接在所述U形支架（5）頂端的引導桿（714），所述引導桿（714）的頂端固定連接有拉扯塊（712），所述拉扯塊（712）的底端位于所述引導桿（714）的外壁安裝有拉扯彈簧（715），所述拉扯彈簧（715）的底端安裝在所述U形支架（5）的頂端，所述拉扯塊（712）的底端位于所述引導桿（714）的一側固定連接有拉繩（707），所述震蕩塊（705）的外壁固定連接有立板（706），所述拉繩（707）的一端與所述立板（706）固定連接，所述U形支架（5）的一側外壁固定連接有連接座（710），所述連接座（710）的內側轉動連接有第一轉軸（709），所述第一轉軸（709）的內側固定連接有引導輪（711），所述拉繩（707）貼合在所述引導輪（711）的外壁。
8.根據權利要求7所述的一種基于高壓反滲透的廢水處理工藝，其特征在于，所述拉扯組件還包括固定連接在所述第二連接塊（716）一側外壁的撥動塊（717），所述撥動塊（717）的一端設置有斜面（708），所述引導桿（714）的底端貫穿至所述U形支架（5）的內側固定連接有第一半球塊（713）。
9.根據權利要求2所述的一種基于高壓反滲透的廢水處理工藝，其特征在于，所述阻隔件包括開設在所述廢水處理箱（1）底端排料口處的引流槽（734），所述引流槽（734）的內部固定連接有錐形過濾網（735），且所述錐形過濾網（735）將所述廢水處理箱（1）的排料口處罩住，所述引流槽（734）與所述錐形過濾網（735）之間安裝有排料閥（736），所述攪動套筒（6）的底端固定連接有異形清理?xiàng)U（732），且所述異形清理?xiàng)U（732）貼合在所述錐形過濾網（735）的外壁與所述引流槽（734）的內側。
10.一種基于高壓反滲透的廢水處理凈化系統，其特征在于，采用權利要求1-9任一項所述的一種基于高壓反滲透的廢水處理工藝，包括以下步驟：S1、首先，將液體藥劑箱的排料管與所述攪動套筒（6）進行連接，通過循環件將液體藥劑均勻的灑入到廢水處理箱（1）內部，然后通過震蕩件將循環件表面雜質震動下來，同時通過震蕩件產生震動力作用于污水中，以此加快污水與藥劑的混合效率，當廢水處理箱（1）內部污水處理完成后，啟動水泵（12），通過水泵（12）將廢水處理箱（1）內部處理后的污水排入到廢水過濾箱（2）內部，同時通過阻隔件將污水中大顆粒雜質過濾下來，當污水排完后，通過阻隔件將大顆粒雜質排出到外界。
發明內容
本發明的目的在于：為了解決廢水處理藥劑直接加注到廢水表面，從而導致藥劑與廢水需要較長時間進行混合和較大顆粒雜質容易將鋼絲過濾網堵塞的問題，提供一種基于高壓反滲透的廢水處理工藝及其凈化系統。
為實現上述目的，本發明提供如下技術方案：一種基于高壓反滲透的廢水處理工藝，包括廢水處理箱，所述廢水處理箱的頂端固定連接有U形支架，所述U形支架的頂端安裝有驅動電機，所述驅動電機的輸出端連接有連接軸，所述連接軸的一端固定連接有第一錐齒輪，所述U形支架的內側轉動連接有攪動套筒，所述攪動套筒的底端貫穿至所述廢水處理箱的內部，所述攪動套筒的外壁固定連接有第二錐齒輪，所述第二錐齒輪與所述第一錐齒輪相嚙合，所述廢水處理箱的排料口處固定連接有第二導料管，所述廢水處理箱的底端安裝有水泵，所述水泵的輸入端與所述第二導料管固定連接，所述廢水處理箱的一側設置有廢水過濾箱，所述廢水過濾箱的輸入端固定連接有第一導料管，所述第一導料管的一端與所述水泵輸出端相連接，所述廢水處理箱的進料口處固定連接有進料管，所述攪動套筒的外壁滑動連接有循環件，所述攪動套筒的外壁滑動連接有滑動套筒，所述廢水處理箱的頂端與所述U形支架的頂端設置有用于對所述滑動套筒進行敲擊的震蕩件，所述攪動套筒的頂端與所述廢水處理箱的排料口處設置有阻隔件。
作為本發明再進一步的方案：所述循環件包括開設在所述攪動套筒兩側外壁的引導槽，所述滑動套筒的內側固定連接有引導塊，且所述引導塊安裝在所述引導槽的內部，所述滑動套筒的底端固定連接有連接環，所述連接環的內側轉動連接有第一擺動桿，所述第一擺動桿的外壁固定連接有多個攪拌桿，所述攪動套筒的內部開設有引流槽，所述第一擺動桿的一側外壁安裝有第一噴頭，所述第一噴頭的輸入端固定連接有第二伸縮軟管，所述第二伸縮軟管的一端貫穿至所述引流槽的內部，所述第一擺動桿與所述攪動套筒的外壁設置有撥動件與拉擺組件。
作為本發明再進一步的方案：循環件還包括固定連接在所述攪動套筒一側外壁的第二連接塊，所述第二連接塊的內側轉動連接有往復絲桿，所述滑動套筒的一側外壁固定連接有第一連接塊，且所述第一連接塊套接在所述往復絲桿的外壁，所述往復絲桿的外壁位于所述第二連接塊的頂端固定連接有直齒輪，所述U形支架內側底端固定連接有第三連接塊，所述第三連接塊的一側外壁固定連接有直齒輪環，且所述直齒輪環與所述直齒輪相嚙合。
作為本發明再進一步的方案：所述撥動件包括固定連接在所述第一擺動桿一側外壁的連接柱，所述連接柱的一端固定連接有第二半球塊，所述攪動套筒的外壁固定連接有錐形引導塊，所述第二半球塊貼合在所述錐形引導塊的外壁，所述第一擺動桿的兩側外壁固定連接有第四轉軸，所述第四轉軸的一端貫穿至所述連接環的內部并與所述連接環轉動連接，所述第四轉軸的外壁安裝有第二扭簧，所述第二扭簧的一端安裝在所述連接環的內部。
作為本發明再進一步的方案：所述拉擺組件包括固定連接在所述攪動套筒外壁的固定座，所述固定座的內側轉動連接有第二擺動桿，所述第二擺動桿的輸入端固定連接有第一伸縮軟管，所述第一伸縮軟管的一端貫穿至所述引流槽的內部，所述第二擺動桿的兩側外壁固定連接有第三轉軸，且所述第三轉軸的一端貫穿至所述固定座的內部并與所述固定座轉動連接，所述第三轉軸的外壁安裝有第一扭簧，且所述第一扭簧的一端安裝在所述固定座的內部，所述和第二擺動桿的輸出端固定連接有第二噴頭，所述第二擺動桿與所述第一擺動桿的兩側外壁均固定連接有第二轉軸，兩組所述第二轉軸的外壁安裝有拉拽桿。
作為本發明再進一步的方案：所述震蕩件包括固定連接在所述廢水處理箱頂端的擊打座，所述擊打座的內側轉動連接有震蕩塊，且所述震蕩塊的一端貼合在所述滑動套筒的外壁，所述震蕩塊的兩側外壁固定連接有第五轉軸，所述第五轉軸的一端貫穿至所述擊打座的內部并與所述擊打座轉動連接，所述擊打座的外壁安裝有第三扭簧，所述第三扭簧的一端安裝在所述擊打座的內部，所述震蕩塊的外壁與所述U形支架的外壁設置有拉扯組件。
作為本發明再進一步的方案：所述拉扯組件包括滑動連接在所述U形支架頂端的引導桿，所述引導桿的頂端固定連接有拉扯塊，所述拉扯塊的底端位于所述引導桿的外壁安裝有拉扯彈簧，所述拉扯彈簧的底端安裝在所述U形支架的頂端，所述拉扯塊的底端位于所述引導桿的一側固定連接有拉繩，所述震蕩塊的外壁固定連接有立板，所述拉繩的一端與所述立板固定連接，所述U形支架的一側外壁固定連接有連接座，所述連接座的內側轉動連接有第一轉軸，所述第一轉軸的內側固定連接有引導輪，所述拉繩貼合在所述引導輪的外壁。
作為本發明再進一步的方案：所述拉扯組件還包括固定連接在所述第二連接塊一側外壁的撥動塊，所述撥動塊的一端設置有斜面，所述引導桿的底端貫穿至所述U形支架的內側固定連接有第一半球塊。
作為本發明再進一步的方案：所述阻隔件包括開設在所述廢水處理箱底端排料口處的引流槽，所述引流槽的內部固定連接有錐形過濾網，且所述錐形過濾網將所述廢水處理箱的排料口處罩住，所述引流槽與所述錐形過濾網之間安裝有排料閥，所述攪動套筒的底端固定連接有異形清理?xiàng)U，且所述異形清理?xiàng)U貼合在所述錐形過濾網的外壁與所述引流槽的內側。
本發明還公開了一種基于高壓反滲透的廢水處理凈化系統，采用上述一種基于高壓反滲透的廢水處理工藝，包括以下步驟：S1、首先，將液體藥劑箱的排料管與所述攪動套筒進行連接，使得液體藥劑進入到所述引流槽內部，然后將需要處理的污水通過所述進料管導入到所述廢水處理箱的內部，隨后啟動所述驅動電機，所述驅動電機輸出端驅動所述連接軸帶動所述第一錐齒輪進行轉動，從而驅動所述第二錐齒輪帶動所述攪動套筒進行轉動，隨后啟動所述第一噴頭與所述第二噴頭，通過所述第一噴頭與所述第二噴頭將液體藥劑噴灑到污水中；S2、所述攪動套筒進行轉動通過所述引導塊帶動所述滑動套筒進行同步轉動，由于所述直齒輪環固定不動，從而驅動所述直齒輪帶動所述往復絲桿進行轉動，進而驅動所述第一連接塊通過所述滑動套筒、所述連接環帶動四個所述第一擺動桿上下往復移動，以此擴大所述第一噴頭噴灑的范圍；S3、當所述滑動套筒通過所述連接環帶動所述第一擺動桿向上移動時，使得所述第二半球塊沿著所述錐形引導塊錐面進行移動，使得所述第一擺動桿受到的阻力逐漸減小，從而在所述第二扭簧的作用下通過所述第四轉軸帶動所述第一擺動桿進行轉動，進而帶動所述第一噴頭進行擺動，再次擴大所述第一噴頭噴灑的范圍；S4、所述第一擺動桿向上移動同時通過所述拉拽桿拉動所述第二擺動桿進行轉動，從而擴大所述第二噴頭的噴灑范圍，使得藥劑能夠均勻的噴灑到污水中；S5、當所述第一噴頭與所述第二噴頭將液體藥劑均勻的噴灑到污水中時，通過所述第一擺動桿進行上下移動的同時進行擺動，從而通過所述拉拽桿拉動所述第二擺動桿進行轉動，從而對污水與藥劑進行不同方位進行攪拌，以此使得藥劑與污水能夠充分混合，從而提高了對污水的處理效率；S6、所述攪動套筒進行轉動時通過所述第二連接塊帶動所述撥動塊進行轉動，當所述撥動塊與所述直齒輪環接觸時，通過所述斜面的作用下推動所述直齒輪環通過所述拉扯塊帶動所述拉繩向上移動，從而拉動所述立板帶動所述震蕩塊進行轉動，使得所述第三扭簧進行扭曲，當所述撥動塊與所述直齒輪環分離時，所述第三扭簧與所述拉扯彈簧進行復位，從而使得所述震蕩塊撞擊到所述滑動套筒外壁，使得所述滑動套筒產生震動，所述滑動套筒產生震動，通過共振的作用下從而使得所述第一擺動桿、所述拉拽桿、所述第二擺動桿、所述第一噴頭與所述第二噴頭產生震動，使其表面污垢落下，以便于所述第一擺動桿、所述拉拽桿與所述第二擺動桿能夠穩定的轉動，以此避免其發生卡頓，同時避免所述第一噴頭與所述第二噴頭的端口發生堵塞，所述滑動套筒產生的震動能夠作用于所述廢水處理箱內部污水中，使得污水能夠與藥劑快速混合；S7、當所述廢水處理箱內部污水處理完成后通過所述水泵將所述廢水處理箱內部處理后的污水排入到所述廢水過濾箱內部，通過所述錐形過濾網對污水中大顆粒雜質進行過濾，所述攪動套筒進行轉動時帶動所述異形清理?xiàng)U進行轉動，對所述錐形過濾網表面進行清理，以便于處理后的污水能夠排出，當所述廢水處理箱內部污水排出后，打開所述排料閥，所述攪動套筒帶動所述異形清理?xiàng)U進行轉動，將所述廢水處理箱底端的雜質與所述錐形過濾網外壁的雜質清理到所述引流槽內部，隨后通過所述異形清理?xiàng)U將雜質清理到所述排料閥內部，使其通過所述排料閥排出到外界，所述滑動套筒產生的震動力能夠作用于所述攪動套筒與所述異形清理?xiàng)U，進而作用于所述錐形過濾網與所述廢水處理箱的底端，以便于雜質能夠滑入到所述引流槽內部，從而便于將所述廢水處理箱內部的雜質排出到外界。
與現有技術相比，本發明的有益效果是：1、通過設置循環件，通過第一噴頭將液體藥劑噴灑到污水中，攪動套筒進行轉動通過引導塊帶動滑動套筒進行同步轉動，由于直齒輪環固定不動，從而驅動直齒輪帶動往復絲桿進行轉動，進而驅動第一連接塊通過滑動套筒、連接環帶動四個第一擺動桿上下往復移動，以此擴大第一噴頭噴灑的范圍，從而使得液體藥劑能夠均勻的噴灑到污水中，以此提高了污水與藥劑的混合效率；2、通過設置撥動件，當滑動套筒通過連接環帶動第一擺動桿向上移動時，使得第二半球塊沿著錐形引導塊錐面進行移動，使得第一擺動桿受到的阻力逐漸減小，從而在第二扭簧的作用下通過第四轉軸帶動第一擺動桿進行轉動，進而帶動第一噴頭進行擺動，再次擴大第一噴頭噴灑的范圍，以此使得液體藥劑能夠均勻的噴灑到污水中；3、通過設置拉擺組件，通過第二噴頭將液體藥劑噴灑到污水中，第一擺動桿向上移動同時通過拉拽桿拉動第二擺動桿進行轉動，從而擴大第二噴頭的噴灑范圍，使得藥劑能夠均勻的噴灑到污水中；4、通過設置第一擺動桿與拉拽桿等零件的配合，當?shù)谝粐婎^與第二噴頭將液體藥劑均勻的噴灑到污水中時，通過第一擺動桿進行上下移動的同時進行擺動，從而通過拉拽桿拉動第二擺動桿進行轉動，從而對污水與藥劑進行不同方位進行攪拌，以此使得藥劑與污水能夠充分混合，從而提高了對污水的處理效率；5、通過設置震蕩件，攪動套筒進行轉動時通過第二連接塊帶動撥動塊進行轉動，當撥動塊與直齒輪環接觸時，通過斜面的作用下推動直齒輪環通過拉扯塊帶動拉繩向上移動，從而拉動立板帶動震蕩塊進行轉動，使得第三扭簧進行扭曲，當撥動塊與直齒輪環分離時，第三扭簧與拉扯彈簧進行復位，從而使得震蕩塊撞擊到滑動套筒外壁，使得滑動套筒產生震動，滑動套筒產生震動，通過共振的作用下從而使得第一擺動桿、拉拽桿、第二擺動桿、第一噴頭與第二噴頭產生震動，使其表面污垢落下，以便于第一擺動桿、拉拽桿與第二擺動桿能夠穩定的轉動，以此避免其發生卡頓，同時避免第一噴頭與第二噴頭的端口發生堵塞，滑動套筒產生的震動能夠作用于廢水處理箱內部污水中，使得污水能夠與藥劑快速混合；6、通過設置阻隔件，當廢水處理箱內部污水處理完成后通過水泵將廢水處理箱內部處理后的污水排入到廢水過濾箱內部，通過錐形過濾網對污水中大顆粒雜質進行過濾，攪動套筒進行轉動時帶動異形清理?xiàng)U進行轉動，對錐形過濾網表面進行清理，以便于處理后的污水能夠排出，當廢水處理箱內部污水排出后，打開排料閥，攪動套筒帶動異形清理?xiàng)U進行轉動，將廢水處理箱底端的雜質與錐形過濾網外壁的雜質清理到引流槽內部，隨后通過異形清理?xiàng)U將雜質清理到排料閥內部，使其通過排料閥排出到外界，滑動套筒產生的震動力能夠作用于攪動套筒與異形清理?xiàng)U，進而作用于錐形過濾網與廢水處理箱的底端，以便于雜質能夠滑入到引流槽內部，從而便于將廢水處理箱內部的雜質排出到外界，無需工作人員進行手動操作，從而避免了錐形過濾網被堵塞，以便于污水排出的更加流暢。
（發明人：黃振興;卞紅偉;朱德平;金君）
