公布日:2022.11.29
申請日:2022.10.31
分類號:C02F11/121(2019.01)I
摘要
本發明公開了一種污泥空化器及其應用的污泥破解裝置和污泥減量系統,污泥空化器包括殼體以及殼體內部同軸布置的若干迷宮組件;迷宮組件為盤結構,盤結構的外部?jī)啥嗣嬷行姆謩e設置泥漿進出口,盤結構的內部設置隔板將兩端面泥漿進出口在軸向方向上隔開,隔板兩端面與盤結構端面內壁之間形成若干迷宮通道,隔板外周與盤結構內壁之間設置連通通道,連通通道將隔板兩端面的迷宮通道在隔板外周相互連通,隔板同一端面上的所有迷宮通道向中心匯集至與同側盤結構的泥漿進出口連通。本發明簡化了污泥減量設備的結構,提高了污泥空化減量的效果,促進了污泥空化技術在污泥減量治理中的市場化應用。
權利要求書
1.污泥空化器,其特征在于:包括殼體以及殼體內部同軸布置的若干迷宮組件(1);所述迷宮組件(1)為盤結構,盤結構的外部?jī)啥嗣嬷行姆謩e設置泥漿進出口(15),盤結構的內部設置隔板將兩端面泥漿進出口在軸向方向上隔開,所述隔板兩端面與盤結構端面內壁之間形成若干迷宮通道(16),所述隔板外周與盤結構內壁之間設置連通通道(17),所述連通通道(17)將隔板兩端面的迷宮通道(16)在隔板外周相互連通,所述隔板同一端面上的所有迷宮通道(16)向中心匯集至與同側盤結構的泥漿進出口(15)連通;同軸相鄰迷宮組件(1)之間通過盤結構的泥漿進出口(15)對接串聯,所述殼體兩端設置進泥管和出泥管,分別與位于最外兩組迷宮組件的泥漿進出口對接。
2.根據權利要求1所述的污泥空化器,其特征在于:所述迷宮組件(1)包括相互扣合的第一外板(11)和第二外板(12),所述第一外板(11)和第二外板(12)扣合端面外周設有一圈相互貼合的外周凸緣(113),形成盤結構內部空間,所述第一外板(11)和第二外板(12)的中心位置設置中心通孔(111),作為盤結構的泥漿進出口。
3.根據權利要求2所述的污泥空化器,其特征在于:所述隔板包括相互貼合的第一內板(13)和第二內板(14),所述第一內板(13)和第二內板(14)的貼合背面分別與第一外板(11)和第二外板(12)形成迷宮通道,所述第一內板(13)和第二內板(14)的外周與所述第一外板(11)和第二外板(12)的外周凸緣(113)之間留有間隙,作為迷宮通道之間的連通通道。
4.根據權利要求3所述的污泥空化器,其特征在于:所述第一外板(11)、第二外板(12)、第一內板(13)和第二內板(14)上設有至少兩組同軸對位的定位孔,所述迷宮組件通過軸向連接件同軸固定。
5.根據權利要求3所述的污泥空化器,其特征在于:所述盤結構內部相對的外板和內板之間相互貼合,所述外板和內板在泥漿進出口和連通通道之間的貼合面上排列設有若干凹槽,靠近連通通道的凹槽與連通通道以及相對另一板上至少一個凹槽部分重合,靠近泥漿進出口的凹槽與泥漿進出口以及相對另一板上至少一個凹槽部分重合,其余凹槽與相對另一板上至少兩個凹槽部分重合。
6.根據權利要求5所述的污泥空化器,其特征在于:所述凹槽為多邊形蜂窩槽,相互貼合的外板和內板上的蜂窩槽之間錯開設置。
7.根據權利要求1-6任一項所述的污泥空化器,其特征在于:所述殼體包括筒體和端蓋,所述筒體兩端貫通開口,所述端蓋固定在筒體兩端將筒體封閉,兩端端蓋上分別設置進泥管和出泥管。
8.污泥破解裝置,其特征在于:包括氣泵、污泥泵和權利要求1-7中任一項所述的污泥空化器,所述污泥泵與污泥空化器的進泥管對接,所述氣泵通過氣路旁接在污泥泵和進泥管之間,向泵入污泥空化器的污泥內輸入空氣,所述氣路上設有氣體流量計。
9.污泥減量系統,其特征在于:包括污泥預處理單元(100)、污泥破解單元(200)、污泥調理單元(300)和污泥脫水設備(400);所述污泥破解單元(200)采用權利要求8中的污泥破解裝置,污泥泵的入口與污泥預處理單元(100)對接,污泥空化器的出泥管通過輸泥管路連接至污泥調理單元(300);所述污泥調理單元(300)包括串聯布置的氣浮刮泥池(301)、污泥調理池(302)和重力濃縮池(304),所述氣浮刮泥池(301)通過輸泥管路與污泥空化器的出泥管對接,所述重力濃縮池(304)與污泥脫水設備(400)對接。
10.根據權利要求9所述的污泥減量系統,其特征在于:所述污泥空化器的出泥管還旁接有返回污泥預處理單元(100)的循環管路(205),所述輸泥管路上設有切換閥門(207),所述循環管路(205)上設有循環閥門(206)。
發明內容
本發明解決的技術問題是:針對現有空化設備的龐雜結構不適合污泥治理工藝的問題,提供一種新型的污泥空化器及其應用的污泥破解裝置和污泥減量系統。
本發明采用如下技術方案實現:

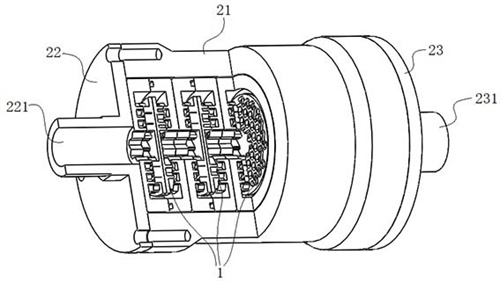

污泥空化器,包括殼體以及殼體內部同軸布置的若干迷宮組件1;所述迷宮組件1為盤結構,盤結構的外部?jī)啥嗣嬷行姆謩e設置泥漿進出口15,盤結構的內部設置隔板將兩端面泥漿進出口在軸向方向上隔開,所述隔板兩端面與盤結構端面內壁之間形成若干迷宮通道16,所述隔板外周與盤結構內壁之間設置連通通道17,所述連通通道17將隔板兩端面的迷宮通道16在隔板外周相互連通,所述隔板同一端面上的所有迷宮通道16向中心匯集至與同側盤結構的泥漿進出口15連通;同軸相鄰迷宮組件1之間通過盤結構的泥漿進出口15對接串聯,所述殼體兩端設置進泥管和出泥管,分別與位于最外兩組迷宮組件的泥漿進出口對接。
在本發明的污泥空化器中,進一步的,所述迷宮組件1包括相互扣合的第一外板11和第二外板12,所述第一外板11和第二外板12扣合端面外周設有一圈相互貼合的外周凸緣113,形成盤結構內部空間,所述第一外板11和第二外板12的中心位置設置中心通孔111,作為盤結構的泥漿進出口。
在本發明的污泥空化器中,進一步的,所述隔板包括相互貼合的第一內板13和第二內板14,所述第一內板13和第二內板14的貼合背面分別與第一外板11和第二外板12形成迷宮通道,所述第一內板13和第二內板14的外周與所述第一外板11和第二外板12的外周凸緣113之間留有間隙,作為迷宮通道之間的連通通道。
在本發明的污泥空化器中,進一步的,所述第一外板11、第二外板12、第一內板13和第二內板14上設有至少兩組同軸對位的定位孔,所述迷宮組件通過軸向連接件同軸固定。
在本發明的污泥空化器中,進一步的,所述盤結構內部相對的外板和內板之間相互貼合,所述外板和內板在泥漿進出口和連通通道之間的貼合面上排列設有若干凹槽,靠近連通通道的凹槽與連通通道以及相對另一板上至少一個凹槽部分重合,靠近泥漿進出口的凹槽與泥漿進出口以及相對另一板上至少一個凹槽部分重合,其余凹槽與相對另一板上至少兩個凹槽部分重合,以形成連通的迷宮通道。
在本發明的污泥空化器中,進一步的,所述凹槽為多邊形蜂窩槽,相互貼合的外板和內板上的蜂窩槽之間錯開設置。
在本發明的污泥空化器中,進一步的,所述殼體包括筒體和端蓋,所述筒體兩端貫通開口,所述端蓋固定在筒體兩端將筒體封閉,兩端端蓋上分別設置進泥管和出泥管,可拆分的殼體便于內部迷宮組件的拆裝。
本發明還公開了一種污泥破解裝置,包括氣泵、污泥泵和上述的污泥空化器,所述污泥泵與污泥空化器的進泥管對接,所述氣泵通過氣路旁接在污泥泵和進泥管之間,向泵入污泥空化器的污泥內輸入空氣,所述氣路上設有氣體流量計,通過污泥泵提供污泥在污泥空化器內部輸送的壓力,氣泵提供污泥空化的空氣來源。
本發明還公開了一種污泥減量系統,包括污泥預處理單元100、污泥破解單元200、污泥調理單元300和污泥脫水設備400;所述污泥破解單元200采用上述的污泥破解裝置,污泥泵的入口與污泥預處理單元100對接,污泥空化器的出泥管通過輸泥管路連接至污泥調理單元300;所述污泥調理單元300包括串聯布置的氣浮刮泥池301、污泥調理池302和重力濃縮池304,所述氣浮刮泥池301通過輸泥管路與污泥空化器的出泥管對接,所述重力濃縮池304與污泥脫水設備400對接。
在本發明的污泥減量系統中,進一步的,所述污泥空化器的出泥管還旁接有返回污泥預處理單元100的循環管路205,所述輸泥管路上設有切換閥門207,所述循環管路205上設有循環閥門206,通過循環管路調節污泥空化的次數,達到最優污泥破解減量效果。
本發明具有如下有益效果:
(1)本發明的污泥空化器采用新型迷宮通道,污泥在迷宮通道內反復變向擠壓內部空氣產生的水力空化效應破壞污泥內的毛細管結構和微生物細胞壁結構,再通過進一步脫水達到降低污泥產量,實現污泥減量化的目的。本發明的污泥空化器首先在迷宮組件盤結構內部的外板與內板之前通過錯位的凹槽形成蛇形迷宮通道,并且迷宮組件盤結構上的泥漿進出口沿軸向中心轉到隔板表面的迷宮通道后繞過隔板再次回到另一端中心的泥漿進出口,迷宮組件之間的蛇形迷宮通道之間串聯形成一個大的迷宮通道,極大地延長了污泥在污泥空化器內部的曲折變向路徑,提高了水力空化效應對污泥的作用,提升了污泥減量效率。
(2)本發明的污泥空化器的迷宮組件內部采用從中心向周邊發散的多條迷宮通道,不容易造成污泥在空化器內部的堵塞。
(3)本發明的污泥空化器內部的迷宮組件采用同軸疊裝的盤結構,提高污泥空化效果的同時還可以使空化器整體結構更加緊湊,減小整個空化設備的占地面積。
(4)本發明的污泥減量系統先將剩余污泥進行初步濃縮,可以適當減少進入空化系統污泥的體積,提高空化破解的效率。
(5)本發明基于污泥空化器設置污泥減量系統,污泥在污泥空化裝置中被迫經歷多次碰撞分流,同時通過氣泡破潰產生的高速微射流,加上極端的局部溫度和壓力破壞細胞壁,釋放細胞中的結合水,大大降低污泥產量,實現污泥減量化。
(6)本發明的污泥減量系統可以調節污泥空化的次數,控制污泥空話減量的效果。
綜上所述,本發明提供的污泥空化器及其應用的污泥破解裝置和污泥減量系統簡化了污泥減量設備的結構的同時保證了污泥空化減量的效果,促進了污泥空化技術在污泥減量治理中的市場化應用。
(發明人:劉玉莎;周靜如;曾科;黃成濤;周永信;汪濱;覃暉)
