公布日：2022.08.05
申請日：2022.04.29
分類號：C02F3/30(2006.01)I;C02F9/14(2006.01)I;C02F101/16(2006.01)N;C02F101/20(2006.01)N
摘要
本發明公開了一種厭氧氨氧化工藝中高鐵濃度含氮廢水的調控方法，以亞硫酸氫鹽為還原劑調節高鐵濃度含氮廢水中三價鐵離子的濃度≤100mg/L。本發明中，以亞硫酸氫鹽為還原劑，可實時、高效、準確的調節廢水中三價鐵離子濃度并使其降低至限值以下，而且由此產生的產物(如亞鐵離子、氫離子)也能作為厭氧氨氧化菌種生長所需的微量元素以及調節堿度的酸，因而利用厭氧氨氧化工藝處理高鐵濃度含氮廢水時能夠顯著提高厭氧氨氧化的運行穩定性，有利于高效完成對高鐵濃度含氮廢水的脫氮處理。本發明調控方法，具有實時、高效等優點，能夠準確調節廢水中三價鐵離子濃度，使用價值高，應用前景好，對于實現高鐵濃度含氮廢水的有效處理具有重要意義。
權利要求書
1.一種厭氧氨氧化工藝中高鐵濃度含氮廢水的調控方法，其特征在于，以亞硫酸氫鹽為還原劑調節高鐵濃度含氮廢水中三價鐵離子的濃度≤100mg/L，包括以下步驟：S1、將高鐵濃度含氮廢水進行亞硝化反應，得到亞硝化污泥；S2、將步驟S1中得到的亞硝化污泥進行泥水分離，得到回流污泥和亞硝化清液；S3、將亞硫酸氫鹽加入到步驟S2中得到的亞硝化清液中進行還原處理，使三價鐵離子轉化成二價鐵離子；采用亞硫酸氫鹽調節高鐵濃度含氮廢水中三價鐵離子濃度的過程中，還包括以下處理：當廢水中三價鐵離子的濃度低于60mg/L時，停止加入亞硫酸氫鹽；步驟S3中，調節三價鐵離子濃度完成后，還包括以下處理：對亞硝化清液進行厭氧氨氧化處理。
2.根據權利要求1所述的厭氧氨氧化工藝中高鐵濃度含氮廢水的調控方法，其特征在于，所述亞硫酸氫鹽以溶液的形式加入到高鐵濃度含氮廢水中；所述亞硫酸氫鹽溶液的質量濃度為1%-10%；所述亞硫酸氫鹽為亞硫酸氫鈉和/或亞硫酸氫鉀。
3.根據權利要求1或2所述的厭氧氨氧化工藝中高鐵濃度含氮廢水的調控方法，其特征在于，采用裝置調節高鐵濃度含氮廢水中三價鐵離子的濃度；所述裝置包括通過管道依次連通的亞硝化反應器、超濾器和厭氧氨氧化反應器，所述超濾器和厭氧氨氧化反應器之間的管道上設有用于還原三價鐵離子的調節槽。
4.根據權利要求3所述的厭氧氨氧化工藝中高鐵濃度含氮廢水的調控方法，其特征在于，所述裝置還包括用于監測管道中三價鐵離子含量的傳感器、用于往調節槽中添加還原劑的注入器和用于調節注入器注入量的調控器；所述傳感器設于調節槽和厭氧氨氧化反應器之間的管道中；所述傳感器通過管線連接在調控器上，所述注入器與調控器之間通過管線連接，所述注入器和傳感器通過調控器實現聯鎖；所述調控器為PLC調控器或單片機；所述注入器上還連通有還原劑存儲罐。
5.根據權利要求4所述的厭氧氨氧化工藝中高鐵濃度含氮廢水的調控方法，其特征在于，采用所述裝置調節高鐵濃度含氮廢水中三價鐵離子的濃度時，包括以下步驟：（1）將高鐵濃度含氮廢水通入到亞硝化反應器中進行亞硝化反應，得到亞硝化污泥；（2）將步驟（1）中得到的亞硝化污泥通入到超濾器中進行泥水分離，得到回流污泥和亞硝化清液；（3）將步驟（2）中得到的亞硝化清液通入到調節槽中，加入亞硫酸氫鹽溶液對亞硝化清液中的三價鐵離子進行還原處理，使三價鐵離子轉化成二價鐵離子；（4）將步驟（3）中調節三價鐵離子濃度后的亞硝化清液通入到厭氧氨氧化反應器中進行厭氧氨氧化處理。
6.根據權利要求5所述的厭氧氨氧化工藝中高鐵濃度含氮廢水的調控方法，其特征在于，步驟（3）中，在利用調節槽調節三價鐵離子濃度的過程中，還包括以下處理：采用傳感器監測管道中三價鐵離子的濃度，當管道中三價鐵離子的濃度超過100mg/L時，通過調控器調節注入器的注入量，將亞硫酸氫鹽溶液注入到調節槽中；當管道中三價鐵離子的濃度低于60mg/L時，停止注入亞硫酸氫鹽溶液。
7.根據權利要求1或2所述的厭氧氨氧化工藝中高鐵濃度含氮廢水的調控方法，其特征在于，所述高鐵濃度含氮廢水中三價鐵離子的初始濃度≥60mg/L。
發明內容
本發明要解決的技術問題是克服現有技術的不足，提供一種厭氧氨氧化工藝中高鐵濃度含氮廢水的調控方法，該調控方法能夠?qū)崟r(shí)、高效、準確的調節高鐵濃度含氮廢水中三價鐵離子的濃度，從而高鐵濃度含氮廢水的厭氧氨氧化處理工藝能夠穩定運行。
為解決上述技術問題，本發明采用以下技術方案：
一種厭氧氨氧化工藝中高鐵濃度含氮廢水的調控方法，以亞硫酸氫鹽為還原劑調節高鐵濃度含氮廢水中三價鐵離子的濃度≤100mg/L。
上述的厭氧氨氧化工藝中高鐵濃度含氮廢水的調控方法，進一步改進的，包括以下步驟：
S1、將高鐵濃度含氮廢水進行亞硝化反應，得到亞硝化污泥；
S2、將步驟S1中得到的亞硝化污泥進行泥水分離，得到回流污泥和亞硝化清液；
S3、將亞硫酸氫鹽加入到步驟S2中得到的亞硝化清液中進行還原處理，使三價鐵離子轉化成二價鐵離子。
上述的厭氧氨氧化工藝中高鐵濃度含氮廢水的調控方法，進一步改進的，所述亞硫酸氫鹽以溶液的形式加入到高鐵濃度含氮廢水中；所述亞硫酸氫鹽溶液的質量濃度為1％-10％；所述亞硫酸氫鹽為亞硫酸氫鈉和/或亞硫酸氫鉀。
上述的厭氧氨氧化工藝中高鐵濃度含氮廢水的調控方法，進一步改進的，采用亞硫酸氫鹽調節高鐵濃度含氮廢水中三價鐵離子濃度的過程中，還包括以下處理：當廢水中三價鐵離子的濃度低于60mg/L時，停止加入亞硫酸氫鹽。
上述的厭氧氨氧化工藝中高鐵濃度含氮廢水的調控方法，進一步改進的，步驟S3中，調節三價鐵離子濃度完成后，還包括以下處理：對亞硝化清液進行厭氧氨氧化處理。

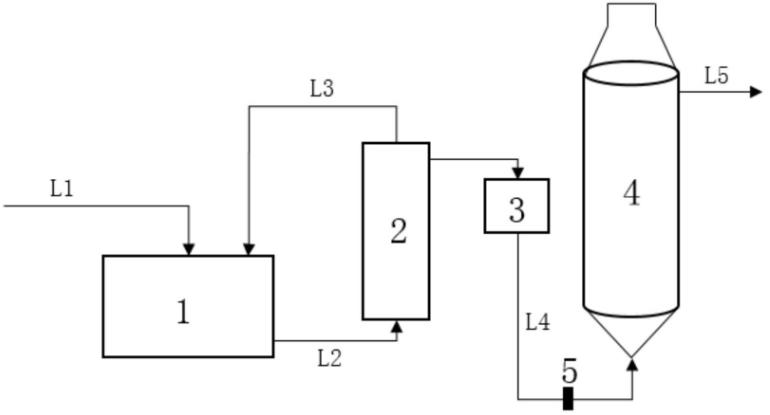

上述的厭氧氨氧化工藝中高鐵濃度含氮廢水的調控方法，進一步改進的，采用裝置調節高鐵濃度含氮廢水中三價鐵離子的濃度；所述裝置包括通過管道依次連通的亞硝化反應器、超濾器和厭氧氨氧化反應器，所述超濾器和厭氧氨氧化反應器之間的管道上設有用于還原三價鐵離子的調節槽。
上述的厭氧氨氧化工藝中高鐵濃度含氮廢水的調控方法，進一步改進的，所述裝置還包括用于監測管道中三價鐵離子含量的傳感器、用于往調節槽中添加還原劑的注入器和用于調節注入器注入量的調控器；所述傳感器設于調節槽和厭氧氨氧化反應器之間的管道中；所述傳感器通過管線連接在調控器上，所述注入器與調控器之間通過管線連接，所述注入器和傳感器通過調控器實現聯鎖；所述調控器為PLC調控器或單片機；所述注入器上還連通有還原劑存儲罐。
上述的厭氧氨氧化工藝中高鐵濃度含氮廢水的調控方法，進一步改進的，采用所述裝置調節高鐵濃度含氮廢水中三價鐵離子的濃度時，包括以下步驟：
(1)將高鐵濃度含氮廢水通入到亞硝化反應器中進行亞硝化反應，得到亞硝化污泥；
(2)將步驟(1)中得到的亞硝化污泥通入到超濾器中進行泥水分離，得到回流污泥和亞硝化清液；
(3)將步驟(2)中得到的亞硝化清液通入到調節槽中，加入亞硫酸氫鹽溶液對亞硝化清液中的三價鐵離子進行還原處理，使三價鐵離子轉化成二價鐵離子；
(4)將步驟(3)中調節三價鐵離子濃度后的亞硝化清液通入到厭氧氨氧化反應器中進行厭氧氨氧化處理。
上述的厭氧氨氧化工藝中高鐵濃度含氮廢水的調控方法，進一步改進的，步驟(3)中，在利用調節槽調節三價鐵離子濃度的過程中，還包括以下處理：采用傳感器監測管道中三價鐵離子的濃度，當管道中三價鐵離子的濃度超過100mg/L時，通過調控器調節注入器的注入量，將亞硫酸氫鹽溶液注入到調節槽中；當管道中三價鐵離子的濃度低于60mg/L時，停止注入亞硫酸氫鹽溶液。
上述的厭氧氨氧化工藝中高鐵濃度含氮廢水的調控方法，進一步改進的，所述高鐵濃度含氮廢水中三價鐵離子的初始濃度≥60mg/L。
與現有技術相比，本發明的優點在于：
(1)本發明還提供了一種厭氧氨氧化工藝中高鐵濃度含氮廢水的調控方法，是以亞硫酸氫鹽為還原劑，調節高鐵濃度含氮廢水中三價鐵離子的濃度≤100mg/L，具體來說，以亞硫酸氫鹽為還原劑，能夠?qū)U水中的三價鐵離子還原成二價鐵離子，可實時、高效、準確的將廢水中三價鐵離子濃度降低至限值以下，進而使得高鐵濃度含氮廢水的三價鐵離子濃度能夠滿足氧氨氧化工藝的進水要求，因此利用厭氧氨氧化工藝處理高鐵濃度含氮廢水時，厭氧氨氧化菌活性及反應速率能夠穩定保持較高水平，由此能夠確保厭氧氨氧化工藝的穩定運行，最終有利于實現廢水的有效脫氮，更為重要的是，由亞硫酸氫鹽還原而得的二價鐵離子，作為厭氧氨氧化菌生長所需的微量元素，能促進厭氧氨氧化菌中血紅蛋白的生成，而且還原過程中產生的氫離子則可以中和厭氧氨氧化反應產生的堿度，在有效減少酸投加量的前提下也能夠維持厭氧氨氧化系統pH穩定，進而也能進一步確保厭氧氨氧化工藝的穩定運行，同時還原過程中產生的硫酸根對厭氧氨氧化菌無影響。實際上，除亞硫酸氫鹽外，其他的鹽類，如碳酸氫鹽或磷酸氫鹽，無還原性，均不能用于調節高鐵濃度含氮廢水中三價鐵離子的濃度。本發明厭氧氨氧化工藝中高鐵濃度含氮廢水的調控方法，具有實時、高效等優點，能夠準確調節廢水中三價鐵離子的濃度，使用價值高，應用前景好。
(2)本發明調控方法中，采用裝置調節高鐵濃度含氮廢水中三價鐵離子的濃度，該裝置包括通過管道依次連通的亞硝化反應器、超濾器和厭氧氨氧化反應器，超濾器和厭氧氨氧化反應器之間的管道上設有用于還原三價鐵離子的調節槽。本發明中，通過在厭氧氨氧化反應器之前的管道上設置調節槽，通過調節槽的調節作用先將三價鐵離子還原成二價鐵離子，因而廢水在進入?yún)捬醢毖趸磻?yīng)器之前其含有三價鐵離子的含量能夠降低至閾值以下，從而能夠避免高濃度三價鐵對厭氧氨氧化菌種活性產生的抑制作用，同時，這些由三價鐵離子還原而得的二價鐵離子還能夠作為厭氧氨氧化菌種生長所需的微量元素，因而有利于提高厭氧氨氧化的反應速率，最終有利于提高脫氮效果。本發明用于調控高鐵濃度含氮廢水中三價鐵離子濃度的裝置具有結構簡單、使用方便、自動化程度高、控制精確度高等優點，可實現對廢水中三價鐵離子濃度的有效調控，更利于實現厭氧氨氧化工藝的穩定運行。
(3)本發明調控方法中，采用裝置還包括用于監測管道中三價鐵離子含量的傳感器、用于往調節槽中添加還原劑的注入器和用于調節注入器注入量的調控器，其中注入器通過管線與調控器連接，傳感器也通過管線連接在調控器上，由此注入器和傳感器通過調控器實現聯鎖。本發明中，傳感器的設置，能夠?qū)崿F(xiàn)對管道中鐵含量的實時監控，通過實時監測三價鐵離子含量，及時獲知厭氧氨氧化反應器的入水水質情況(包括三價鐵離子的濃度)，從而及時調整廢水中厭氧氨氧化反應器的入水水質，從而能夠及時避免因入水中鐵含量過高而對厭氧氨氧化反應器的穩定運行產生不利影響；與此同時，傳感器監測獲得的管道中三價鐵離子濃度數據，通過電信號傳遞給調控器，通過傳感器自動控制注入器中還原劑的注入時機、注入量，從而可以實現對管道中三價鐵離子濃度的實時調控和自動化控制，不僅自動化程度高，而且控制精確度更高，更有利于節約勞動力以及節省處理成本，同時能夠更加及時的緩解高鐵濃度含氮廢水對厭氧氨氧化工藝所帶來的眾多不利影響，最終更有利于實現厭氧氨氧化的穩定運行。
（發明人：張浩;代思蒙;劉曉峰;王勇）
