公布日：2022.06.03

申請日：2022.03.15

分類號：C02F9/02(2006.01)I;B01D36/02(2006.01)I;B02C21/00(2006.01)I;B02C13/13(2006.01)I;B02C13/284(2006.01)I;B02C19/22(2006.01)I;C02F101/32(2006.01)N;

C02F103/34(2006.01)N

摘要

本發明公開了有機廢水中芳香化合物回收技術領域的一種有機廢水中芳香化合物的回收裝置，包括底板，所述底板頂部固定連接有第一處理管，所述第一處理管右端底部固定連通有第二處理管；本發明通過在每次對有機廢水提取芳香化合物的過程中，對有機廢水中的雜質進行粉碎，使大型雜質內部和其表面殘留的有機物能徹底地融入有機廢水中，避免了直接將大型雜質直接排出而造成的有機物損失，能更好地、更徹底對有機廢水中的有機物進行提取，并在粉碎后，在有機廢水經過第三處理管時，利用除渣機構將粉碎后的細渣進行不斷處理，排出有機廢水中分廢渣，避免粉碎后過多的碎渣進入提取塔內，有利于提取塔更好的提取芳香化合物。

權利要求書

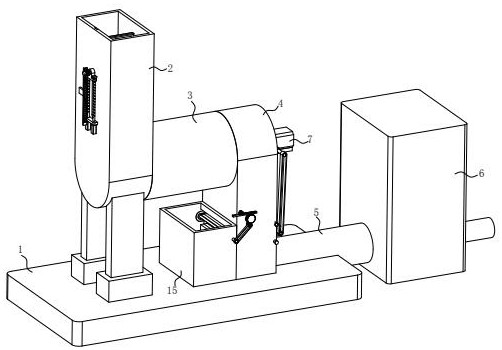

1.一種有機廢水中芳香化合物的回收裝置，包括底板（1），其特征在于：所述底板（1）頂部固定連接有第一處理管（2），所述第一處理管（2）右端底部固定連通有第二處理管（3），所述第二處理管（3）內部設有用于輸送廢水的輸送機構，所述輸送機構在輸送過程中將有機廢水中的大型雜質粉碎，所述第二處理管（3）右端固定連通有第三處理管（4），所述第三處理管（4）內部連接有用于對粉碎雜質后的有機廢水進行排渣處理的除渣機構，所述第三處理管（4）右端固定連通有排出管（5），所述排出管（5）的右端固定連通有提取塔（6），所述提取塔（6）用于提取廢水中的芳香化合物。

2.根據權利要求1所述的一種有機廢水中芳香化合物的回收裝置，其特征在于：所述輸送機構包括驅動電機（7），所述驅動電機（7）固定連接在第三處理管（4）的右側壁上，所述驅動電機（7）的輸出軸端固定連接有第一轉桿（8），所述第二處理管（3）內側壁上固定連接有第一連接板（9），所述第一轉桿（8）左端轉動連接在第一連接板（9）的右側壁上，所述第一轉桿（8）外表面上固定連接有渦旋葉（10），所述渦旋葉（10）用于將廢水向右側抽動，所述第一轉桿（8）外表面上固定連接有若干呈線性陣列分布的粉碎葉（11），所述粉碎葉（11）位于渦旋葉（10）的左側。

3.根據權利要求2所述的一種有機廢水中芳香化合物的回收裝置，其特征在于：所述第二處理管（3）內側壁上固定連接有第一濾板（12），所述第一濾板（12）位于渦旋葉（10）與粉碎葉（11）之間，所述第一轉桿（8）外表面上固定連接有撥動葉（13），所述撥動葉（13）右側壁與第一濾板（12）的左側壁接觸，所述撥動葉（13）用于撥動處于第一濾板（12）左側的雜質。

4.根據權利要求2所述的一種有機廢水中芳香化合物的回收裝置，其特征在于：所述除渣機構包括密集網板（14），所述密集網板（14）固定連接在第三處理管（4）的內側壁上，所述密集網板（14）位于排出管（5）的上方，所述第三處理管（4）的左側壁上設有固定在底板（1）頂部的收集箱（15），所述第三處理管（4）的右側壁上和所述收集箱（15）的內部均轉動連接有第二轉桿（16），兩個所述第二轉桿（16）外表面上共同傳動連接有兩個輸送帶（17），所述第三處理管（4）的外側壁上連接有用于帶動第二轉桿（16）轉動的動力機構，兩個所述輸送帶（17）分別嵌設在第三處理管（4）的內部的前后側壁上，兩個所述輸送帶（17）之間共同固定連接有兩個刮板（18），兩個所述刮板（18）等距分布在輸送帶（17）的內側壁上，所述刮板（18）用于將密集網板（14）頂部的細渣刮入收集箱（15）中，所述第三處理管（4）左右側壁上設有用于在刮板（18）清理時供其通過的通行機構，所述通行機構可避免有機廢水向外溢散。

5.根據權利要求4所述的一種有機廢水中芳香化合物的回收裝置，其特征在于：所述通行機構包括開設在第三處理管（4）左右側壁上四個通槽（19），所述通槽（19）用于供刮板（18）轉動時通行，右側兩個和左側底部所述通槽（19）內部均轉動連接有第三轉桿（20），每個所述第三轉桿（20）外表面上均固定連接有密封板（21），所述密封板（21）位于通槽（19）內將其進行密封，每個所述第三轉桿（20）前后兩端均通過扭簧（22）與第三處理管（4）相連接，左側頂部所述通槽（19）右側設有用于在向第三處理管（4）內側引導廢水的引導機構，所述引導機構可密封左側頂部的通槽（19）僅在刮板（18）將要通過使向右翻轉引導廢水。

6.根據權利要求5所述的一種有機廢水中芳香化合物的回收裝置，其特征在于：所述引導機構包括第四轉桿（23），所述第四轉桿（23）轉動連接在第三處理管（4）的側壁上，所述第四轉桿（23）外表面上固定連接有引導板（24），所述引導板（24）底端與密集網板（14）頂面接觸，所述第四轉桿（23）前后兩端均固定連接有第一齒輪（25），所述第三處理管（4）前后側壁上均滑動連接有第一齒條（26），左側所述第二轉桿（16）前后兩端均固定連接有第二齒輪（27），所述第三處理管（4）前后側壁上均轉動連接有第三齒輪（28），所述第三齒輪（28）通過第一齒鏈（29）與第二齒輪（27）傳動連接，所訴第三處理管（4）外側壁上轉動連接有不完全齒輪（30），所述不完全齒輪（30）與第三齒輪（28）和第一齒條（26）底部相嚙合。

7.根據權利要求4所述的一種有機廢水中芳香化合物的回收裝置，其特征在于：所述動力機構包括第一錐齒輪（31），所述第一錐齒輪（31）固定連接在第一轉桿（8）外表面上，所述第三處理管（4）右側壁上轉動連接有傳動桿（32），所述傳動桿（32）的后端固定連接有第二錐齒輪（33），所述第二錐齒輪（33）與第一錐齒輪（31）相嚙合，所述傳動桿（32）與第二轉桿（16）之間通過第一輪帶（34）傳動連接。

8.根據權利要求1所述的一種有機廢水中芳香化合物的回收裝置，其特征在于：所述第一處理管（2）內側壁上固定連接有第一網板（35），所述第一處理管（2）左側壁開設有第一滑槽（36），所述第一滑槽（36）內部滑動連接有第一滑桿（37），所述第一滑桿（37）外表面上套設有豎直滑動連接在第一處理管（2）內側壁上的密封長條（38），所述密封長條（38）用于密封通槽（19），所述第一滑桿（37）右端固定連接有第二網板（39），所述第一滑桿（37）的外表面上固定連接有第四齒輪（40），所述第一處理管（2）的左側壁上固定連接有第二齒條（41），所述第二齒條（41）與第四齒輪（40）相嚙合，所述第一處理管（2）的左側壁上連接有用于驅動第一滑桿（37）上下移動的升降機構。

9.根據權利要求8所述的一種有機廢水中芳香化合物的回收裝置，其特征在于：所述升降機構包括升降板（42），所述升降板（42）套設在第一滑桿（37）的外表面上，第一處理管（2）的左側壁上固定連接有兩個第一電機（43），所述第一電機（43）的輸出軸端固定連接有絲桿（44），所述絲桿（44）轉動連接在第一處理管（2）的左側壁上，所述絲桿（44）貫穿升降板（42）并與其螺紋連接。

發明內容

本發明的目的在于提供一種有機廢水中芳香化合物的回收裝置，以解決上述背景技術中提出了現有技術中在對有有機廢水中的芳香化合物進行回收過程中，往往需要先對排出的廢水進行一輪過濾，用于去除廢水中的大型雜質，但在排出有機廢水中的大型雜質的過程中，大型雜質內部及其表面上大多都附著有大量的有機物，直接將其排出，會造成大量的有機廢水中的有機物減少，會導致后續回收的芳香化合物的量減少，不利于徹底回收有機廢水中的芳香化合物的問題。

為實現上述目的，本發明提供如下技術方案：一種有機廢水中芳香化合物的回收裝置，包括底板，所述底板頂部固定連接有第一處理管，所述第一處理管右端底部固定連通有第二處理管，所述第二處理管內部設有用于輸送廢水的輸送機構，所述輸送機構在輸送過程中將有機廢水中的大型雜質粉碎，所述第二處理管右端固定連通有第三處理管，所述第三處理管內部連接有用于對粉碎雜質后的有機廢水進行排渣處理的除渣機構，所述第三處理管右端固定連通有排出管，所述排出管的右端固定連通有提取塔，所述提取塔用于提取廢水中的芳香化合物；所述輸送機構包括驅動電機，所述驅動電機固定連接在第三處理管的右側壁上，所述驅動電機的輸出軸端固定連接有第一轉桿，所述第二處理管內側壁上固定連接有第一連接板，所述第一轉桿左端轉動連接在第一連接板的右側壁上，所述第一轉桿外表面上固定連接有渦旋葉，所述渦旋葉用于將廢水向右側抽動，所述第一轉桿外表面上固定連接有若干呈線性陣列分布的粉碎葉，所述粉碎葉位于渦旋葉的左側；所述第二處理管內側壁上固定連接有第一濾板，所述第一濾板位于渦旋葉與粉碎葉之間，所述第一轉桿外表面上固定連接有撥動葉，所述撥動葉右側壁與第一濾板的左側壁接觸，所述撥動葉用于撥動處于第一濾板左側的雜質；所述除渣機構包括密集網板，所述密集網板固定連接在第三處理管的內側壁上，所述密集網板位于排出管的上方，所述第三處理管的左側壁上設有固定在底板頂部的收集箱，所述第三處理管的右側壁上和所述收集箱的內部均轉動連接有第二轉桿，兩個所述第二轉桿外表面上共同傳動連接有兩個輸送帶，所述第三處理管的外側壁上連接有用于帶動第二轉桿轉動的動力機構，兩個所述輸送帶分別嵌設在第三處理管的內部的前后側壁上，兩個所述輸送帶之間共同固定連接有兩個刮板，兩個所述刮板等距分布在輸送帶的內側壁上，所述刮板用于將密集網板頂部的細渣刮入收集箱中，所述第三處理管左右側壁上設有用于在刮板清理時供其通過的通行機構，所述通行機構可避免有機廢水向外溢散；所述第三處理管的左右側壁上均開設有兩個通槽，所述通槽用于供刮板轉動時通行，右側兩個和左側底部所述通槽內部均轉動連接有第三轉桿，每個所述第三轉桿外表面上均固定連接有密封板，所述密封板位于通槽內將其進行密封，每個所述第三轉桿前后兩端均通過扭簧與第三處理管相連接，左側頂部所述通槽右側設有用于在向第三處理管內側引導廢水的引導機構，所述引導機構可密封左側頂部的通槽僅在刮板將要通過時向右翻轉引導廢水；所述引導機構包括第四轉桿，所述第四轉桿轉動連接在第三處理管的側壁上，所述第四轉桿外表面上固定連接有引導板，所述引導板底端與密集網板頂面接觸，所述第四轉桿前后兩端均固定連接有第一齒輪，所述第三處理管前后側壁上均滑動連接有第一齒條，左側所述第二轉桿前后兩端均固定連接有第二齒輪，所述第三處理管前后側壁上均轉動連接有第三齒輪，所述第三齒輪通過第一齒鏈與第二齒輪傳動連接，所訴第三處理管外側壁上轉動連接有不完全齒輪，所述不完全齒輪與第三齒輪和第一齒條底部相嚙合；所述動力機構包括第一錐齒輪，所述第一錐齒輪固定連接在第一轉桿外表面上，所述第三處理管右側壁上轉動連接有傳動桿，所述傳動桿的后端固定連接有第二錐齒輪，所述第二錐齒輪與第一錐齒輪相嚙合，所述傳動桿與第二轉桿之間通過第一輪帶傳動連接；所述第一處理管內側壁上固定連接有第一網板，所述第一處理管左側壁開設有第一滑槽，所述第一滑槽內部滑動連接有第一滑桿，所述第一滑桿外表面上套設有豎直滑動連接在第一處理管內側壁上的密封長條，所述密封長條用于密封通槽，所述第一滑桿右端固定連接有第二網板，所述第一滑桿的外表面上固定連接有第四齒輪，所述第一處理管的左側壁上固定連接有第二齒條，所述第二齒條與第四齒輪相嚙合，所述第一處理管的左側壁上連接有用于驅動第一滑桿上下移動的升降機構；所述升降機構包括升降板，所述升降板套設在第一滑桿的外表面上，第一處理管的左側壁上固定連接有兩個第一電機，所述第一電機的輸出軸端固定連接有絲桿，所述絲桿轉動連接在第一處理管的左側壁上，所述絲桿貫穿升降板并與其螺紋連接。

與現有技術相比，本發明的有益效果是：

1.本發明通過在每次對有機廢水提取芳香化合物的過程中，利用輸送機構持續不斷的輸送有機廢水，并在此過程對有機廢水中的雜質進行粉碎，使大型雜質內部和其表面殘留的有機物能徹底地融入有機廢水中，避免了直接將大型雜質直接排出而造成的有機物損失，能更好地、更徹底對有機廢水中的有機物進行提取，并在粉碎后，在有機廢水經過第三處理管時，利用除渣機構將粉碎后的細渣進行不斷處理，排出有機廢水中分廢渣，避免粉碎后過多的碎渣進入提取塔內，有利于提取塔更好的提取芳香化合物。

2.本發明通過啟動驅動電機，驅動電機帶動第一轉桿、渦旋葉和粉碎葉同時進行快速轉動，渦旋葉將有機廢水快速向右側輸送，粉碎葉將經過第二處理管的有機廢水中的大型雜質進行粉碎，渦旋葉將粉碎后的碎渣和有機廢水進行一輪混合，使碎渣內的有機物能更徹底將混入有機廢水中，有利于后續進行更多的芳香化合物提取。

3.本發明通過在第二處理管的內側壁上固定連接的第一濾板，在有機廢水帶動未被徹底粉碎的雜質經過第一濾板時，第一濾板將粉碎不徹底的大型雜質阻擋在其左側，在第一轉桿持續轉動過程中，帶動撥動葉持續轉動，將位于第一濾板左側的雜質進行撥動，使其再次混入有機廢水中，被粉碎葉再次進行粉碎，從而保證將有機廢水的中大型雜質徹底分粉碎，使得有機廢水中的芳香化合物能更加徹底地被回收利用。

（發明人：劉玉強;劉玉真;劉乾;李章波）
