公布日：2023.03.28
申請日：2022.11.21
分類號：C02F9/00(2023.01)I;C02F1/44(2023.01)N;C02F1/66(2023.01)N;C02F1/52(2023.01)N;C02F1/00(2023.01)N;C02F101/20(2006.01)N
摘要
本申請涉及廢水處理系統的技術領域，具體公開了一種含鎳廢水處理系統及其使用方法。一種含鎳廢水處理系統，包括預處理系統和脫鹽系統；所述預處理系統包括：含鎳廢水調節池，pH調節池，預沉池、中間水池；所述脫鹽系統包括：多介質過濾器、超濾器、超濾水池、納濾器、納濾水池、反滲透器和反滲透水池。本申請的廢水處理系統可用于處理電鍍、工業等含鎳廢水，其具有處理成本低、對鎳的去除效率高，廢水回收率高的優點。
權利要求書
1.一種含鎳廢水處理系統，其特征在于：包括預處理系統和脫鹽系統；所述預處理系統包括：含鎳廢水調節池，pH調節池，預沉池、中間水池；所述脫鹽系統包括：多介質過濾器、超濾器、超濾水池、納濾器、納濾水池、反滲透器和反滲透水池。
2.根據權利要求1所述的一種含鎳廢水處理系統，其特征在于：所述超濾器內包括超濾膜，所述超濾膜為表面負載有碳納米管的膜。
3.根據權利要求2所述的一種含鎳廢水處理系統，其特征在于，所述超濾膜的制備方法包括以下步驟：按質量比1:80-100取石墨烯分散液和PVA分散液，將石墨烯分散液噴涂至超濾膜表面，得到中間物，在中間物上噴灑PVA分散液，洗滌，干燥，得到表面負載有碳納米管的膜。
4.根據權利要求1所述的一種含鎳廢水處理系統，其特征在于：所述納濾器中包括納濾膜，所述納濾膜為抗污染納濾膜，所述抗污染納濾膜的制備包括以下步驟：將超濾膜浸漬于水相溶液中，取出，再將超濾膜浸漬于油相中，烘箱熱處理，取出，反滲透水溶液中浸泡，得到抗污染納濾膜；其中，水相包括以下重量份物質：0.01-0.03反應單體、0.03份三乙胺和1份水，所述反應單體為60-80％L-精氨酸和20-40％哌嗪；油相包括質量濃度為0.001-0.002g/mL的TMC-正己烷。
5.根據權利要求4所述的一種含鎳廢水處理系統，其特征在于：所述水相包括以下重量份物質：0.01-0.03份反應單體、0.0015份催化劑A和1份水，所述反應單體包括2-（2-溴異丁基氧基）丙烯酸乙酯、磺基甜菜堿、聚二硅氧烷、配位劑和催化劑B。
6.根據權利要求1所述的一種含鎳廢水處理系統，其特征在于：所述反滲透器中包括反滲透膜，所述反滲透膜為經單寧酸處理的載銀反滲透膜。
7.根據權利要求1所述的一種含鎳廢水處理系統，其特征在于：還包括吸附處理系統，所述吸附處理系統包括吸附池，所述吸附池內填充有吸附劑，所述吸附劑選自海泡石、鋼渣、離子樹脂中的任意一種或兩種。
8.根據權利要求7所述的一種含鎳廢水處理系統，其特征在于，所述海泡石為經磁改性處理的海泡石，所述海泡石的制備包括以下步驟：將海泡石置于改性液中，攪拌混合，陳化處理，清洗，磁分離實現固液分離，烘干，得到經改性處理的海泡石；所述改性液包括四水合硫酸亞鐵和六水合氯化鐵。
9.根據權利要求7所述的一種含鎳廢水處理系統，其特征在于：所述鋼渣為經預處理的鋼渣，所述預處理包括以下步驟：取鋼渣進行破碎，使鋼渣粒徑小于5mm，將鋼渣與鐵屑溶解與稀鹽酸與稀硝酸中，攪拌反應，陳化，得到經預處理的鋼渣。
10.權利要求1-9任一項所述的一種含鎳廢水處理系統的使用方法，其特征在于，包括以下步驟：S1、預處理：含鎳廢水進入pH調節池，加堿調節，在預沉池中濟寧混凝沉淀，再將上清液輸送至中間水池，在中間水池中進行進一步的沉降，得到中間液；S2、脫鹽處理：將中間液輸送至多介質過濾器中，依次經過超濾、納濾和反滲透，得到濾液，濾液可再次輸送至超濾水池中，再次進行納濾、反滲透，輸出至反滲透水池中，得到經處理后的廢水。
發明內容
為了改善目前處理工藝處理單元多，處理費用高的缺陷，本申請?zhí)峁┮环N含鎳廢水處理系統及其使用方法。

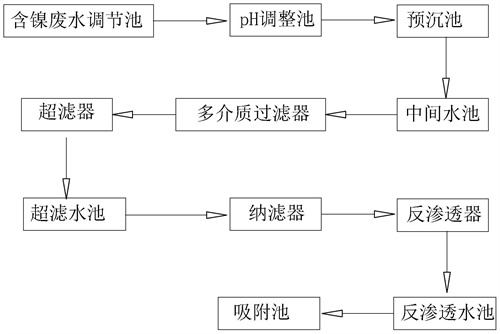

第一方面，本申請?zhí)峁┮环N含鎳廢水處理系統，采用如下的技術方案：一種含鎳廢水處理系統，包括預處理系統和脫鹽系統；所述預處理系統包括：含鎳廢水調節池，pH調節池，預沉池、中間水池；所述脫鹽系統包括：多介質過濾器、超濾器、超濾水池、納濾器、納濾水池、反滲透器和反滲透水池。
通過采用上述技術方案，本申請技術方案優選采用物化-膜法對廢水進行處理，含鎳廢水經調節均衡后，輸送至pH調節池中，加堿調節進行預沉，去除廢水中較大的懸浮物以及顆粒物等，預沉出水后，將上清液輸送至多介質過濾器中，經超濾，降低廢水的SDI，再經納濾、反滲透去除大部分溶解的一價、多價無機鹽，進一步循環濃縮，降低廢水中鎳離子的含量。通過納濾和反滲透的兩級過濾處理，維持高回收率的同時，獲得較高的脫鹽率，反滲透系統的設置，在來水波動較大的情況下，仍能確保出水水質較為優良。
本申請中，廢水處理單元少，減少污泥的產生，全流程可采用自動控制，有效降低了處理成本且處理效果優良。
優選的，所述超濾器內包括超濾膜，所述超濾膜為表面負載有碳納米管的膜。
通過采用上述技術方案，本申請技術方案中優選采用在超濾膜表面負載碳納米管，由于碳納米管具有優良的高比表面積以及吸附性，使得超濾膜表面的孔隙結構以及界面粗糙度均有所改變，碳納米管纖維之間的纏結，形成具有較多空隙的交織層，使得超濾膜的水通量基本維持。但超濾膜表面的粗糙程度得到顯著提升，降低了超濾膜與污染物之間的相互作用，還增加了超濾膜與污染物之間的極性力排斥效果，降低了超濾膜上負載污染物的可能性，超濾膜較易在反洗過程中恢復潔凈，提高了過濾膜的過濾效果。
優選的，所述超濾膜的制備方法包括以下步驟：按質量比1:80-100取石墨烯分散液和PVA分散液，將石墨烯分散液噴涂至超濾膜表面，得到中間物，在中間物上噴灑PVA分散液，洗滌，干燥，得到表面負載有碳納米管的膜。
優選的，碳納米管的噴涂量為10-20mg。
通過采用上述技術方案，本申請技術方案中優選采用PVA作為交聯劑，聚乙烯醇與碳納米管上的基團發生交聯結合，輔助碳納米管在超濾膜表面形成交錯的網絡結構，即形成具有較多孔隙結構的交織層，并且賦予超濾膜適宜的親水性，使得超濾膜獲得較佳的水通量以及界面粗糙度，提高超濾膜的抗污染效果。
本申請技術方案中還優化了碳納米管的噴涂量，適宜的碳納米噴涂量使得超濾膜獲得優異的抗污染效果以及通量恢復效果。
優選的，所述納濾器中包括納濾膜，所述納濾膜為抗污染納濾膜，所述抗污染納濾膜的制備包括以下步驟：將超濾膜浸漬于水相溶液中，取出，再將超濾膜浸漬于油相中，烘箱熱處理，取出，反滲透水溶液中浸泡，得到抗污染納濾膜；其中，水相包括以下重量份物質：0.01-0.03反應單體、0.03份三乙胺和1份水，所述反應單體為60-80％L-精氨酸和20-40％嗪；油相包括質量濃度為0.001-0.002g/mL的TMC-正己烷。
通過采用上述技術方案，本申請技術方案中優選采用精氨酸與TMC配合，通過界面聚合反應引入納濾膜的選擇分離層中，精氨酸的引入提高了納濾膜的親水性和電負性。同時，由于哌嗪與精氨酸之間的氫鍵相互作用以及靜電吸引，阻礙了哌嗪的自由擴散，在納濾膜表面形成不規則的脊谷結構，提高了精氨酸在納濾膜表面的負載量，提高納濾膜的親水性。此外，由于精氨酸與哌嗪的配合，提高了納濾膜的滲透性以及道南效應，因此納濾膜對硫酸根的截留率有效提高。
同時，本申請技術方案中優化了精氨酸和哌嗪的添加量，不僅可以維持致密、完整且無缺陷的納濾膜，還能夠增強納濾膜的親水效果，降低水的滲透阻力，也就是說，提高了納濾膜對廢水的過濾效果。
優選的，所述水相包括以下重量份物質：0.01-0.03份反應單體、0.0015份催化劑A和1份水，所述反應單體包括2-（2-溴異丁基氧基）丙烯酸乙酯、磺基甜菜堿、聚二硅氧烷、配位劑和催化劑B。
通過采用上述技術方案，本申請技術方案中反應單體中各組分之間反應，能夠形成兩性離子聚合物，兩性離子聚合物通過界面聚合反應引入到納濾膜中，通過兩性離子聚合物與TMC之間發生反應，以及TMC基團中的酰氯基團發生水解成為羧基，改善了納濾膜的水通過量以及并使納濾膜為電負性，提高納濾膜對硫酸根的截留率。
優選的，所述反滲透器中包括反滲透膜，所述反滲透膜為經單寧酸處理的載銀反滲透膜。
通過采用上述技術方案，本申請技術方案中采用單寧酸對反滲透膜進行處理，由于單寧酸具有良好的抗氧化性、親水性以及金屬離子螯合能力，通過單寧酸的還原性將銀納米粒子引入到反滲透膜的中間層中，不僅能夠維持反滲透膜的選擇透過性，還能夠提高反滲透膜的抗生物污染效果。
通過降低反滲透膜表面的粗糙度，使得反滲透膜表面趨近電中性，在有機物染污靠近時，通過位阻效應以及能量屏障，降低污染物在反滲透膜上粘附的可能性。且銀納米粒子具有較佳的殺菌效果，因此能夠進一步提高反滲透膜對微生物的殺滅效果，維持反滲透膜優良的選擇透過性，提高反滲透膜的潔凈效果。
優選的，還包括吸附處理系統，所述吸附處理系統包括吸附池，所述吸附池內填充有吸附劑，所述吸附劑選自海泡石、鋼渣、離子樹脂中的任意一種或兩種。
通過采用上述技術方案，本申請技術方案中，在處理系統中添加后處理系統，將經脫鹽系統處理的廢水，再經吸附池中的吸附劑進行吸附處理，對水中的鎳離子等進一步吸附，進一步降低廢水中金屬離子的含量，提高經處理后的廢水的循環利用率。海泡石、鋼渣均具有較多的孔隙結構，較大的比表面積，使得海泡石與鋼渣均具有較佳的吸附性能，能夠?qū)?jīng)反滲透處理中的少量鎳離子進行吸附。而離子樹脂能夠通過離子交換，吸附經反滲透處理的水中的鎳離子，進一步減少廢水中的鎳離子含量，提高廢水的循環利用效率。
優選的，所述海泡石為經磁改性處理的海泡石，所述海泡石的制備包括以下步驟：將海泡石置于改性液中，攪拌混合，陳化處理，清洗，磁分離實現固液分離，烘干，得到經改性處理的海泡石；所述改性液包括四水合硫酸亞鐵和六水合氯化鐵。
通過采用上述技術方案，海泡石為兩層連續的硅氧四面體夾持一層不連續的每樣八面體，具有較大的比表面積以及孔容積，且海泡石內部負壓較大，吸附性較強，能夠有效吸附廢水中的鎳離子。對海泡石進行磁性改性處理后，海泡石不易因吸水和流變性而溶脹，能夠通過磁選的方式便捷分離，維持海泡石優良的吸附效果，并有效分離吸附飽和的海泡石。
優選的，所述鋼渣為經預處理的鋼渣，所述預處理包括以下步驟：取鋼渣進行破碎，使鋼渣粒徑小于5mm，將鋼渣與鐵屑溶解與稀鹽酸與稀硝酸中，攪拌反應，陳化，得到經預處理的鋼渣。
通過采用上述技術方案，本申請技術方案中預先對鋼渣進行破碎處理，適宜的粒徑使得鋼渣的比表面積以及表面能較大，有利于吸附的進行，即提高了吸附劑對廢水中殘余鎳離子的吸附效果。
通過鐵屑與鋼渣配合反應能夠形成聚硅酸鐵，高分子量的聚硅酸鐵具有極強的吸附架橋能力，進一步提高了吸附劑的絮凝效果，減少廢水中鎳離子的含量，并且聚硅酸鐵中處于鏈端的金屬離子其阻聚作用且提供較高的表面電荷，有效壓縮雜質雙電層，減少表面電荷，進一步促進了聚硅酸鐵的吸附效果。
此外，鋼渣與鐵屑均為廢棄物，通過廢棄物對廢水中少量的鎳離子進行吸附，進一步提高廢水的凈化效果，并且吸附劑的費用較低。
第二方面，本申請?zhí)峁┮环N含鎳廢水處理系統的使用方法，采用如下的技術方案：一種含鎳廢水處理系統的使用方法，包括以下步驟：S1、預處理：含鎳廢水進入pH調節池，加堿調節，在預沉池中濟寧混凝沉淀，再將上清液輸送至中間水池，在中間水池中進行進一步的沉降，得到中間液；S2、脫鹽處理：將中間液輸送至多介質過濾器中，依次經過超濾、納濾和反滲透，得到濾液，濾液可再次輸送至超濾水池中，再次進行納濾、反滲透，輸出至反滲透水池中，得到經處理后的廢水。
優選的，pH調節至5.0-5.5。
通過采用上述技術方案，本申請技術方案中優化了預處理與脫鹽處理中的處理步驟，經反滲透處理的廢水再次進水至超濾池中，進一步提高廢水中鎳離子的去除效果。同時，本申請技術方案中優化了pH，適宜的pH能夠減少廢水調節時的加藥量，降低了處理成本。
綜上所述，本申請具有以下有益效果：1、由于本申請采用物化-膜法對廢水進行處理，含鎳廢水經調節均衡后，輸送至pH調節池中，加堿調節進行預沉，去除廢水中較大的懸浮物以及顆粒物等，預沉出水后，將上清液輸送至多介質過濾器中，經超濾，降低廢水的SDI，再經納濾、反滲透去除大部分溶解的一價、多價無機鹽，進一步循環濃縮，降低廢水中鎳離子的含量。通過納濾和反滲透的兩級過濾處理，維持高回收率的同時，獲得較高的脫鹽率，反滲透系統的設置，在來水波動較大的情況下，仍能確保出水水質較為優良，廢水處理單元少，減少污泥的產生，全流程可采用自動控制，有效降低了處理成本且處理效果優良。
2、本申請中優選采用PVA作為交聯劑，聚乙烯醇與碳納米管上的基團發生交聯結合，輔助碳納米管在超濾膜表面形成交錯的網絡結構，即形成具有較多孔隙結構的交織層，并且賦予超濾膜適宜的親水性，使得超濾膜獲得較佳的水通量以及界面粗糙度，提高超濾膜的抗污染效果。
3、本申請采用精氨酸與TMC配合，通過界面聚合反應引入納濾膜的選擇分離層中，精氨酸的引入提高了納濾膜的親水性和電負性。同時，由于哌嗪與精氨酸之間的氫鍵相互作用以及靜電吸引，阻礙了哌嗪的自由擴散，在納濾膜表面形成不規則的脊谷結構，提高了精氨酸在納濾膜表面的負載量，提高納濾膜的親水性。此外，由于精氨酸與哌嗪的配合，提高了納濾膜的滲透性以及道南效應，因此納濾膜對硫酸根的截留率有效提高。同時，優化了精氨酸和哌嗪的添加量，不僅可以維持致密、完整且無缺陷的納濾膜，還能夠增強納濾膜的親水效果，降低水的滲透阻力。
（發明人：龔勇;龔麗;龔本廷;楊友秀）
