公布日：2023.03.07
申請日：2022.11.03
分類號：C02F1/52(2006.01)I;B01D33/11(2006.01)I;B01D33/46(2006.01)I;B01F27/90(2022.01)I;C02F101/20(2006.01)N
摘要
本發明公開了電子產品生產重金屬?gòu)U水處理設備，包括過濾倉，所述過濾倉頂部的兩側設有驅動電機，所述驅動電機的輸出端設置有第一齒輪，所述過濾倉頂部的中間位置處設置有清潔組件，所述過濾倉內部頂部的中間位置處設置有環形滑軌。本發明通過在處理設備的進水口設置有離心網框，當驅動電機通過第一齒輪帶動環形齒條和離心網框同時進行高速旋轉，同時由于支撐桿在支撐滑槽豎槽的內部，使得兩組清潔刷與離心網框之間相互運動，使得清潔刷對離心網框的內壁進行擦拭，當金屬?gòu)U水通過高速旋轉的離心網框時，可以將廢水中的雜質進行過濾，可以實現對廢水的雜質進行處理，清潔刷將附著在離心網框內部的雜質清掃下來，提高過濾的效果和速率。
權利要求書

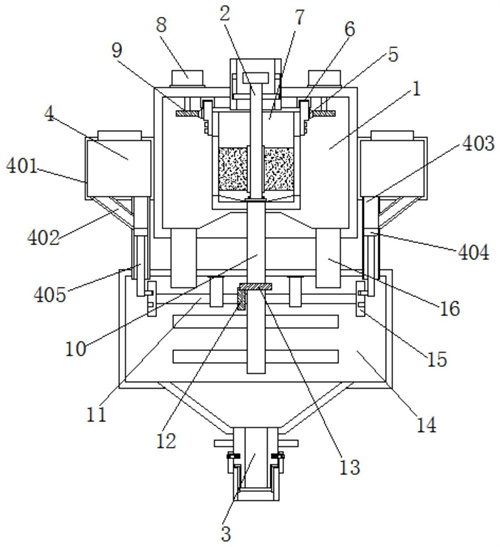

1.電子產品生產重金屬?gòu)U水處理設備，包括過濾倉(1)，其特征在于：所述過濾倉(1)頂部的兩側設有驅動電機(8)，所述驅動電機(8)的輸出端設置有第一齒輪(9)，所述過濾倉(1)頂部的中間位置處設置有清潔組件(2)，所述過濾倉(1)內部頂部的中間位置處設置有環形滑軌(6)，所述環形滑軌(6)的內部滑動設置有離心網框(7)，所述離心網框(7)外側的頂部設置有環形齒條(5)，所述過濾倉(1)底部的兩側設置有連接管(16)，兩組所述連接管(16)的底部設置有反應倉(14)，所述過濾倉(1)內部底部的中間位置處轉動設置有傳動管(10)，所述(10)的頂部延伸至離心網框(7)的內部，所述過濾倉(1)兩側的中間位置處設置有添加組件(4)，所述反應倉(14)內部頂部的兩側轉動設置有轉軸(11)，所述轉軸(11)外側的中間位置處設置有第二齒輪(12)，所述轉軸(11)的兩側設置有轉盤(15)，兩組所述轉盤(15)相互遠離的一場設置有橢圓形滑槽(17)，所述傳動管(10)的底部延伸至反應倉(14)的內部，所述傳動管(10)外側的中間位置處設置有冠狀齒輪(13)，所述反應倉(14)的底部設置有收集組件(3)。
2.根據權利要求1所述的電子產品生產重金屬?gòu)U水處理設備，其特征在于：所述清潔組件(2)包括進水口(201)、支撐滑槽(202)、轉柄(203)、密封塞(204)、清潔刷(205)和支撐桿(206)，所述進水口(201)位于過濾倉(1)頂部的中間位置處，所述進水口(201)內部的兩側設置有支撐滑槽(202)，兩組所述支撐滑槽(202)的內部滑動設置有支撐桿(206)，兩組所述支撐桿(206)相互靠近的一側設置有轉柄(203)，兩組所述轉柄(203)兩側的底部設置有清潔刷(205)，所述轉柄(203)的底部設置有密封塞(204)。
3.根據權利要求1所述的電子產品生產重金屬?gòu)U水處理設備，其特征在于：所述收集組件(3)包括排水管(301)、限位套管(302)、過濾筒(303)、凹槽(304)、卡塊(305)、收納槽(306)和彈簧(307)，所述排水管(301)位于反應倉(14)的底部，所述排水管(301)兩側的頂部開設有收納槽(306)，兩組所述收納槽(306)內部相互靠近的一側設置有彈簧(307)，兩組所述彈簧(307)相互遠離的一側設置有卡塊(305)，所述排水管(301)的外側套設有過濾筒(303)，所述過濾筒(303)的外側套設有限位套管(302)，所述限位套管(302)內部?jī)蓚?cè)的頂部開設有凹槽(304)，所述凹槽(304)內部的兩側滑動設置有活動塊(308)。
4.根據權利要求1所述的電子產品生產重金屬?gòu)U水處理設備，其特征在于：所述添加組件(4)包括盛放倉(401)、出藥管(402)、活塞管(403)、活塞(404)、伸縮桿(405)和驅動塊(406)，所述盛放倉(401)設置有兩組分別位于過濾倉(1)的兩側，兩組所述盛放倉(401)底部相互遠離的一側設置有出藥管(402)，兩組所述盛放倉(401)底部相互靠近的一側設置有活塞管(403)，所述活塞管(403)的內部滑動設置有活塞(404)，所述活塞(404)的底部設置有伸縮桿(405)，兩組所述伸縮桿(405)相互靠近一側的底部設置有驅動塊(406)。
5.根據權利要求2所述的電子產品生產重金屬?gòu)U水處理設備，其特征在于：所述進水口(201)的底部延伸至離心網框(7)的內部，所述密封塞(204)位于傳動管(10)的內部。
6.根據權利要求1所述的電子產品生產重金屬?gòu)U水處理設備，其特征在于：所述環形齒條(5)位于兩組第一齒輪(9)之間，所述第一齒輪(9)與環形齒條(5)之間相互嚙合。
7.根據權利要求4所述的電子產品生產重金屬?gòu)U水處理設備，其特征在于：所述出藥管(402)呈傾斜設置且底部與活塞管(403)連通，所述活塞管(403)的底部延伸至反應倉(14)的內部。
8.根據權利要求2所述的電子產品生產重金屬?gòu)U水處理設備，其特征在于：所述支撐滑槽(202)由豎槽和橫槽組成，且橫槽位于豎槽的頂部，且橫槽的一側設置有卡槽。
9.根據權利要求3所述的電子產品生產重金屬?gòu)U水處理設備，其特征在于：所述活動塊(308)的兩側設置有限位擋塊，所述活動塊(308)與限位套管(302)之間相互滑動。
10.根據權利要求4所述的電子產品生產重金屬?gòu)U水處理設備，其特征在于：所述伸縮桿(405)的底部延伸至反應倉(14)的內部，所述驅動塊(406)一側延伸至橢圓形滑槽(17)的內部并滑動。
發明內容
本發明的目的在于提供電子產品生產重金屬?gòu)U水處理設備，以解決上述背景技術中提出的相關問題。
為實現上述目的，本發明提供如下技術方案：電子產品生產重金屬?gòu)U水處理設備，包括過濾倉，所述過濾倉頂部的兩側設有驅動電機，所述驅動電機的輸出端設置有第一齒輪，所述過濾倉頂部的中間位置處設置有清潔組件，所述過濾倉內部頂部的中間位置處設置有環形滑軌，所述環形滑軌的內部滑動設置有離心網框，所述離心網框外側的頂部設置有環形齒條，所述過濾倉底部的兩側設置有連接管，兩組所述連接管的底部設置有反應倉，所述過濾倉內部底部的中間位置處轉動設置有傳動管，所述的頂部延伸至離心網框的內部，所述過濾倉兩側的中間位置處設置有添加組件，所述反應倉內部頂部的兩側轉動設置有轉軸，所述轉軸外側的中間位置處設置有第二齒輪，所述轉軸的兩側設置有轉盤，兩組所述轉盤相互遠離的一場設置有橢圓形滑槽，所述傳動管的底部延伸至反應倉的內部，所述傳動管外側的中間位置處設置有冠狀齒輪，所述反應倉的底部設置有收集組件。
優選的，所述清潔組件包括進水口、支撐滑槽、轉柄、密封塞、清潔刷和支撐桿，所述進水口位于過濾倉頂部的中間位置處，所述進水口內部的兩側設置有支撐滑槽，兩組所述支撐滑槽的內部滑動設置有支撐桿，兩組所述支撐桿相互靠近的一側設置有轉柄，兩組所述轉柄兩側的底部設置有清潔刷，所述轉柄的底部設置有密封塞。
優選的，所述收集組件包括排水管、限位套管、過濾筒、凹槽、卡塊、收納槽和彈簧，所述排水管位于反應倉的底部，所述排水管兩側的頂部開設有收納槽，兩組所述收納槽內部相互靠近的一側設置有彈簧，兩組所述彈簧相互遠離的一側設置有卡塊，所述排水管的外側套設有過濾筒，所述過濾筒的外側套設有限位套管，所述限位套管內部?jī)蓚?cè)的頂部開設有凹槽，所述凹槽內部的兩側滑動設置有活動塊。
優選的，所述添加組件包括盛放倉、出藥管、活塞管、活塞、伸縮桿和驅動塊，所述盛放倉設置有兩組分別位于過濾倉的兩側，兩組所述盛放倉底部相互遠離的一側設置有出藥管，兩組所述盛放倉底部相互靠近的一側設置有活塞管，所述活塞管的內部滑動設置有活塞，所述活塞的底部設置有伸縮桿，兩組所述伸縮桿相互靠近一側的底部設置有驅動塊。
優選的，所述進水口的底部延伸至離心網框的內部，所述密封塞位于傳動管的內部。
優選的，所述環形齒條位于兩組第一齒輪之間，所述第一齒輪與環形齒條之間相互嚙合。
優選的，所述出藥管呈傾斜設置且底部與活塞管連通，所述活塞管的底部延伸至反應倉的內部。
優選的，所述支撐滑槽由豎槽和橫槽組成，且橫槽位于豎槽的頂部，且橫槽的一側設置有卡槽。
優選的，所述活動塊的兩側設置有限位擋塊，所述活動塊與限位套管之間相互滑動。
優選的，所述伸縮桿的底部延伸至反應倉的內部，所述驅動塊一側延伸至橢圓形滑槽的內部并滑動。
與現有技術相比，本發明提供了電子產品生產重金屬?gòu)U水處理設備，具備以下有益效果：
1、本發明通過在處理設備的進水口設置有離心網框，當驅動電機通過第一齒輪帶動環形齒條和離心網框同時進行高速旋轉，同時由于支撐桿在支撐滑槽豎槽的內部，使得兩組清潔刷與離心網框之間相互運動，使得清潔刷對離心網框的內壁進行擦拭，當金屬?gòu)U水通過高速旋轉的離心網框時，可以將廢水中的雜質進行過濾，可以實現對廢水的雜質進行處理，清潔刷將附著在離心網框內部的雜質清掃下來，提高過濾的效果和速率。
2、本發明在將過濾完畢的廢水通過兩組連接管排入至反應倉的內部，此時旋轉的離心網框會帶動傳動管進行旋轉，通過冠狀齒輪帶動第二齒輪進行旋轉，從而使得轉盤帶動橢圓形滑槽旋轉，使得伸縮桿在活塞管的內部一上一下的滑動，將出藥管內部的化學試劑進行均勻的添加至反應倉的內部，同時傳動管帶動攪拌葉對內部的廢水進行攪拌，使得試劑和水充分的融合，加快內部的重金屬的析出，防止廢水中的重金屬處理不完全。
3、本發明利用在排水管的外側連接有過濾筒，可以使得廢水中的金屬沉淀物被過濾阻擋，在對處理完的廢水進行將沉淀物篩分出來，可以對沉淀物進行集中的進行收集，當過濾筒內部的雜質收集到一定的量時，可以通過將限位套管取下解除對過濾筒的限位，便可以對過濾筒進行取下收集沉淀物。
（發明人：談長穩;談滿君）
