公布日：2022.06.21
申請日：2022.03.31
分類號：C02F11/121(2019.01)I;B01D29/35(2006.01)I;B01D29/64(2006.01)I;B01D29/66(2006.01)I;B01D29/90(2006.01)I;B01D29/92(2006.01)I;B01D29/94(2006.01)I
摘要
本發明涉及立式污泥濃縮裝置，其包括濃縮筒、濾網筒、攪拌機構，其中攪拌機構包括攪拌軸和攪拌槳，攪拌槳包括多片相互交替纏繞在攪拌軸上的螺旋片，其中每片螺旋片外側面貼合濾網筒內壁，且每片螺旋片的內側形成有上下貫通的泥水通道孔，泥水通道孔沿著螺旋片纏繞方向延伸或者泥水通道孔有多個，且沿著螺旋片纏繞方向間隔分布，濃縮區內的水分別自攪拌槳與濾網筒之間、及自泥水通道孔向頂部運動后從濾網筒濾至濾水區。本發明一方面增加污泥濃縮的效率，不僅方便泥水的濾出，而且也便于污泥輸送；另一方面便于濃縮區內部的水匯聚并上涌后濾至濾水區，提升污泥濃縮的效率和效果，降低濃縮后污泥的水含量，也降低污泥后續脫水難度和脫水成本。
權利要求書

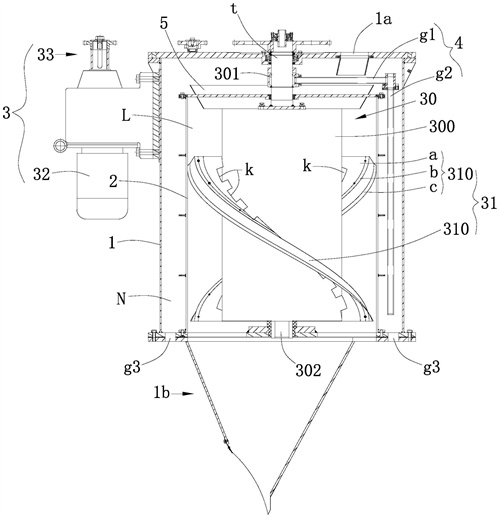

1.一種立式污泥濃縮裝置，其包括濃縮筒、濾網筒、攪拌機構，其中所述的濃縮箱頂部設有進泥通道，底部設有出泥通道，所述濃縮筒和所述濾網筒之間形成濾水區，所述攪拌機構位于所述濾網筒內并形成濃縮區，所述攪拌機構包括攪拌軸和攪拌槳，其特征在于：所述攪拌槳包括多片相互交替纏繞在所述攪拌軸上的螺旋片，其中每片所述螺旋片外側面貼合所述濾網筒內壁，且每片所述螺旋片的內側形成有上下貫通的泥水通道孔，所述泥水通道孔沿著所述螺旋片纏繞方向延伸或者所述泥水通道孔有多個，且沿著所述螺旋片纏繞方向間隔分布，所述濃縮區內的水分別自所述攪拌槳與所述濾網筒之間、及自所述泥水通道孔向頂部運動后從所述濾網筒濾至所述濾水區。
2.根據權利要求1所述的立式污泥濃縮裝置，其特征在于：所述泥水通道孔位于所述螺旋片與所述攪拌軸的連接處。
3.根據權利要求1所述的立式污泥濃縮裝置，其特征在于：所述泥水通道孔有多個，多片所述螺旋片上所述泥水通道孔沿著攪拌軸長度方向上下間隔且對齊分布。
4.根據權利要求3所述的立式污泥濃縮裝置，其特征在于：多片所述螺旋片上所述泥水通道孔在水平面上的正投影為多個繞著攪拌軸中心均勻間隔分布的缺口。
5.根據權利要求1所述的立式污泥濃縮裝置，其特征在于：多片所述螺旋片的頂部和底部分別對齊設置。
6.根據權利要求1所述的立式污泥濃縮裝置，其特征在于：每片所述螺旋片包括固定纏繞在攪拌軸上的片本體、連接在所述片本體外側的彈簧板、以及設置在所述彈簧板外側的柔性刮片，其中所述柔性刮片自外側抵觸貼合在所述濾網筒內壁。
7.根據權利要求1所述的立式污泥濃縮裝置，其特征在于：在所述濾網筒的頂部設有口徑逐步變小的接料斗，其中所述接料斗的上端部與所述進泥通道相連通。
8.根據權利要求1所述的立式污泥濃縮裝置，其特征在于：所述的污泥濃縮裝置還包括設置在所述濾水區且能夠?qū)λ鰹V網筒外周進行清洗的清洗機構。
9.根據權利要求8所述的立式污泥濃縮裝置，其特征在于：所述清洗機構與所述攪拌軸同步運動將所述濾網筒外周清洗。
10.根據權利要求9所述的立式污泥濃縮裝置，其特征在于：所述的攪拌軸包括軸本體、形成在軸本體上下端部的上軸體和下軸體，所述下軸體通過軸座與所述濃縮筒、所述濾網筒的底部相對轉動連接，所述上軸體自所述濾網筒和所述濃縮筒頂部穿出設置，其中所述上軸體內部形成清洗液通道，所述的清洗機構包括位于所述濾網筒上方且與所述清洗液通道連通的第一清洗管路、自所述第一清洗管路遠離所述上軸體端部向下延伸的第二清洗管路、以及排水管路和供水部件，所述的第一清洗管路沿著所述濾網筒的徑向延伸，所述的第二清洗管路沿著所述濾網筒的軸向延伸。
發明內容
本發明所要解決的技術問題是克服現有技術的不足，提供一種改進的立式污泥濃縮裝置。
為解決以上技術問題，本發明采取如下技術方案：一種立式污泥濃縮裝置，其包括濃縮筒、濾網筒、攪拌機構，其中濃縮箱頂部設有進泥通道，底部設有出泥通道，濃縮筒和濾網筒之間形成濾水區，攪拌機構位于濾網筒內并形成濃縮區，攪拌機構包括攪拌軸和攪拌槳，攪拌槳包括多片相互交替纏繞在攪拌軸上的螺旋片，其中每片螺旋片外側面貼合濾網筒內壁，且每片螺旋片的內側形成有上下貫通的泥水通道孔，泥水通道孔沿著螺旋片纏繞方向延伸或者泥水通道孔有多個，且沿著螺旋片纏繞方向間隔分布，濃縮區內的水分別自攪拌槳與濾網筒之間、及自泥水通道孔向頂部運動后從濾網筒濾至濾水區。
優選地，泥水通道孔位于螺旋片與攪拌軸的連接處。這樣設置的好處就是，確保攪拌軸處于相對濕潤的狀態，不僅有利于水匯聚并向上流動，而且能夠有效降低攪拌軸的粘泥率，從而提升污泥濃縮出水效率，而且降低攪拌槳的清潔難度。
根據本發明的一個具體實施和優選方面，泥水通道孔有多個，多片螺旋片上泥水通道孔沿著攪拌軸長度方向上下間隔且對齊分布。這樣的布局，不僅大幅度增加泥水濃縮的出水率，而且也十分方便水自濃縮區內部流至濾水區（主要原因，其形成了上涌的技術效果）。
優選地，多片螺旋片上泥水通道孔在水平面上的正投影為多個繞著攪拌軸中心均勻間隔分布的缺口。這樣一來，實現濃縮區內部的水能夠均勻的向缺口匯聚，同時，也十分方便濃縮后的水上涌后排至濾水區。
進一步的，多片螺旋片的頂部和底部分別對齊設置。方便攪拌槳的成型，而且能夠提供最佳的濃縮效果。
根據本發明的又一個具體實施和優選方面，每片螺旋片包括固定纏繞在攪拌軸上的片本體、連接在片本體外側的彈簧板、以及設置在彈簧板外側的柔性刮片，其中柔性刮片自外側抵觸貼合在濾網筒內壁。在此，通過彈簧板和柔性刮片所構成的刮刀件，不僅能夠有效降低濾網筒磨損率、及噪音，而且避免污泥造成濾網筒的網孔堵塞。
根據本發明的又一個具體實施和優選方面，在濾網筒的頂部設有口徑逐步變小的接料斗，其中接料斗的上端部與進泥通道相連通。這樣設計，形成漏斗式快速進泥效果，同時還能夠避免泥漿亂濺。
此外，污泥濃縮裝置還包括設置在濾水區且能夠?qū)V網筒外周進行清洗的清洗機構。在此，通過清洗機構的設置，以確保濾網筒的濾水效率，更有利于污泥的濃縮出水。
優選地，清洗機構與攪拌軸同步運動將濾網筒外周清洗。也就是說，可以在攪拌的過程實施濾網筒的同步清洗，或者濃縮處理完了，對濾網筒和攪拌槳同步清洗。
具體的，攪拌軸包括軸本體、形成在軸本體上下端部的上軸體和下軸體，下軸體通過軸座與濃縮筒、濾網筒的底部相對轉動連接，上軸體自濾網筒和濃縮筒頂部穿出設置，其中上軸體內部形成清洗液通道，清洗機構包括位于濾網筒上方且與清洗液通道連通的第一清洗管路、自第一清洗管路遠離上軸體端部向下延伸的第二清洗管路、以及排水管路和供水部件，第一清洗管路沿著濾網筒的徑向延伸，第二清洗管路沿著濾網筒的軸向延伸。
本例中，直接在清洗管路上開設有清洗孔或者安裝噴頭，清洗液體自清洗孔或噴頭噴出沖刷濾網筒外周。
由于以上技術方案的實施，本發明與現有技術相比具有如下優點：本發明一方面通過多螺旋片式攪拌槳的設置，增加污泥濃縮的效率，不僅方便泥水的濾出，而且也便于污泥自進泥通道向出泥通道輸送；另一方面在泥水通道孔的設置下，便于濃縮區內部的水匯聚并上涌后濾至濾水區，因此，進一步提升污泥濃縮的效率和效果，降低濃縮后污泥的水含量，也降低污泥后續脫水難度和脫水成本。
（發明人：王浩程;王方清;楊對國;劉兵）
