公布日：2022.07.15

申請日：2022.04.25

分類號：C02F9/10(2006.01)I;C01D3/04(2006.01)I;C01D5/00(2006.01)I;C02F101/30(2006.01)N

摘要

本發明涉及水處理領域，具體涉及一種不產生雜鹽的高鹽水零排放處理系統。一種不產生雜鹽的高鹽水零排放處理系統，包括處理系統本體，處理系統本體包括高密沉淀池、污泥濃縮池，高密沉淀池設置在污泥濃縮池的一側；高密沉淀池連接高密池產水箱，高密池產水箱連接多介質過濾器，多介質過濾器連接多介質水池，多介質水池連接第一納濾裝置，第一納濾裝置連接第一納濾產水箱與第一納濾濃水箱。本發明通過此設計以替代傳統的高鹽廢水處理工藝，達到降本、增效的效果，且不產生危廢雜鹽，既避免了產生雜鹽處理費，也利于環境保護。

權利要求書

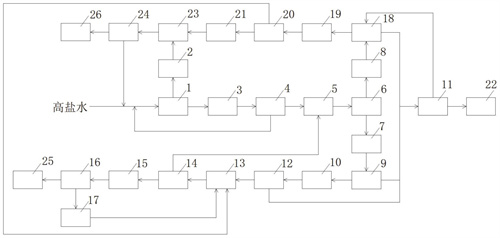

1.一種不產生雜鹽的高鹽水零排放處理系統，包括處理系統本體，其特征在于，所述處理系統本體包括高密沉淀池、用于存儲高密沉淀池所產污泥的污泥濃縮池，所述高密沉淀池設置在所述污泥濃縮池的一側；所述高密沉淀池連接高密池產水箱，所述高密池產水箱連接多介質過濾器，所述多介質過濾器連接多介質水池，所述多介質水池連接第一納濾裝置，所述第一納濾裝置連接第一納濾產水箱與第一納濾濃水箱；所述第一納濾產水箱連接第一RO膜裝置，所述第一RO膜裝置連接第一RO濃水箱與反滲透裝置，所述第一RO濃水箱連接第二RO膜裝置，所述第二RO膜裝置連接第二RO濃水箱與所述反滲透裝置，所述第二RO濃水箱連接第二納濾裝置，所述第二納濾裝置連接第二納濾產水箱與所述多介質水池，所述第二納濾產水箱連接蒸發結晶裝置，所述蒸發結晶裝置連接母液罐，所述母液罐連接所述第二RO濃水箱；所述第一納濾濃水箱連接第三RO膜裝置，所述第三RO膜裝置連接第三RO濃水箱與所述反滲透裝置，所述第三RO濃水箱連接所述第三納濾裝置，所述第三納濾裝置連接氧化裝置與所述第二RO濃水箱；所述反滲透裝置連接中水回用水箱與所述第三RO膜裝置；所述污泥濃縮池的一側設有用于壓濾氧化裝置排污與污泥濃縮池內污泥的壓濾裝置，所述壓濾裝置連接冷凍結晶裝置，所述冷凍結晶裝置連接所述高密沉淀池。

2.如權利要求1所述的一種不產生雜鹽的高鹽水零排放處理系統，其特征在于，所述處理系統本體包括用于混合均質的廢水調節池，所述廢水調節池連接高密沉淀池。

3.如權利要求1所述的一種不產生雜鹽的高鹽水零排放處理系統，其特征在于，所述多介質過濾器連接高密沉淀池。

4.如權利要求1所述的一種不產生雜鹽的高鹽水零排放處理系統，其特征在于，所述多介質過濾器內設有上層濾料層、下層濾料層，所述上層濾料層采用無煙煤濾料層，所述下層濾料層采用石英砂濾料層。

5.如權利要求1所述的一種不產生雜鹽的高鹽水零排放處理系統，其特征在于，所述第一納濾產水箱通過管道連接第一RO膜裝置，用于連接所述第一納濾產水箱與所述第一RO膜裝置的管道上設有第一增壓泵；所述第一RO濃水箱通過管道連接第二RO膜裝置，用于連接所述第一RO濃水箱與所述第二RO膜裝置的管道上設有第二增壓泵；所述第一納濾濃水箱通過管道連接第三RO膜裝置，用于連接所述第一納濾濃水箱與所述第三RO膜裝置的管道上設有第三增壓泵；所述第三RO濃水箱通過管道連接所述第三納濾裝置，用于連接所述第三RO濃水箱與所述第三納濾裝置的管道上設有第四增壓泵。

6.如權利要求1所述的一種不產生雜鹽的高鹽水零排放處理系統，其特征在于，所述蒸發結晶裝置一側設有用于處理蒸發結晶裝置析出物的第一離心機。

7.如權利要求1所述的一種不產生雜鹽的高鹽水零排放處理系統，其特征在于，所述冷凍結晶裝置一側設有用于處理冷凍結晶裝置析出物的第二離心機。

8.如權利要求7所述的一種不產生雜鹽的高鹽水零排放處理系統，其特征在于，所述第二離心機一側設有用于處理離心母液的沉降罐，所述沉降罐連接所述氧化裝置與所述冷凍結晶裝置。

9.如權利要求1-8中任意一項所述的一種不產生雜鹽的高鹽水零排放處理系統，其特征在于，將高鹽水置入所述高密沉淀池內，所述高密沉淀池的產水進入高密池產水箱，高密沉淀池所產的污泥送入污泥濃縮池；所述高密池產水箱內的水進入多介質過濾器，多介質過濾器的產水進入多介質水池，多介質水池內的水進入第一納濾裝置并產出第一納濾產水與第一納濾濃水，將第一納濾產水與第一納濾濃水分別送入第一納濾產水箱與第一納濾濃水箱內；所述第一納濾產水箱內的第一納濾產水進入第一RO膜裝置并產出第一RO產水與第一RO濃水，將第一RO產水與第一RO濃水分別送入反滲透裝置與第一RO濃水箱，第一RO濃水箱內的第一RO濃水進入第二RO膜裝置并產出第二RO產水與第二RO濃水，將第二RO產水與第二RO濃水分別送入反滲透裝置與第二RO濃水箱，第二RO濃水箱內的第二RO濃水進入第二納濾裝置并產出第二納濾產水與第二納濾濃水，將第二納濾產水與第二納濾濃水分別送入第二納濾產水箱與多介質水池，將第二納濾產水箱內的第二納濾產水送入蒸發結晶裝置內產出蒸發結晶產水與氯化鈉，將蒸發結晶產水送入母液罐內，再將母液罐內的水送入第二RO濃水箱內；所述第一納濾濃水箱內的第一納濾濃水進入第三RO膜裝置并產出第三RO產水與第三RO濃水，將第三RO產水與第三RO濃水分別送入反滲透裝置與第三RO濃水箱，第三RO濃水箱內的第三RO濃水進入第三納濾裝置并產出第三納濾產水與第三納濾濃水，將第三納濾產水與第三納濾濃水分別送入第二RO濃水箱與氧化裝置；進入所述反滲透裝置的水經反滲透裝置處理后形成反滲透產水與反滲透濃水，將反滲透產水與反滲透濃水分別送入中水回用水箱與所述第三RO膜裝置；將所述氧化裝置的排污與污泥濃縮池內的污泥送入壓濾裝置進行壓濾并產出污泥與壓濾產水，將壓濾產水送入冷凍結晶裝置并產出冷凍結晶產水與十水硫酸鈉，將冷凍結晶產水送入高密沉淀池內。

10.如權利要求9所述的一種不產生雜鹽的高鹽水零排放處理系統，其特征在于，存儲在所述高密沉淀池內的高鹽水通過雙堿法使水中的鈣生成碳酸鈣沉淀，降低高鹽水的硬度。

發明內容

本發明的目的是提供一種不產生雜鹽的高鹽水零排放處理系統，以解決上述至少一個技術問題。

為了達到上述目的，本發明采用下述技術方案：

一種不產生雜鹽的高鹽水零排放處理系統，包括處理系統本體，其特征在于，所述處理系統本體包括高密沉淀池、用于存儲高密沉淀池所產污泥的污泥濃縮池，所述高密沉淀池設置在所述污泥濃縮池的一側；

所述高密沉淀池連接高密池產水箱，所述高密池產水箱連接多介質過濾器，所述多介質過濾器連接多介質水池，所述多介質水池連接第一納濾裝置，所述第一納濾裝置連接第一納濾產水箱與第一納濾濃水箱；

所述第一納濾產水箱連接第一RO膜裝置，所述第一RO膜裝置連接第一RO濃水箱與反滲透裝置，所述第一RO濃水箱連接第二RO膜裝置，所述第二RO膜裝置連接第二RO濃水箱與所述反滲透裝置，所述第二RO濃水箱連接第二納濾裝置，所述第二納濾裝置連接第二納濾產水箱與所述多介質水池，所述第二納濾產水箱連接蒸發結晶裝置，所述蒸發結晶裝置連接母液罐，所述母液罐連接所述第二RO濃水箱；

所述第一納濾濃水箱連接第三RO膜裝置，所述第三RO膜裝置連接第三RO濃水箱與所述反滲透裝置，所述第三RO濃水箱連接所述第三納濾裝置，所述第三納濾裝置連接氧化裝置與所述第二RO濃水箱；

所述反滲透裝置連接中水回用水箱與所述第三RO膜裝置；

所述污泥濃縮池的一側設有用于壓濾氧化裝置排污與污泥濃縮池內污泥的壓濾裝置，所述壓濾裝置連接冷凍結晶裝置，所述冷凍結晶裝置連接所述高密沉淀池。

所述處理系統本體包括用于混合均質的廢水調節池，所述廢水調節池連接高密沉淀池。

所述多介質過濾器連接高密沉淀池。

所述蒸發結晶裝置一側設有用于處理蒸發結晶裝置析出物的第一離心機。所述冷凍結晶裝置一側設有用于處理冷凍結晶裝置析出物的第二離心機。所述第二離心機一側設有用于處理離心母液的沉降罐，所述沉降罐連接所述氧化裝置與所述冷凍結晶裝置。

將高鹽水置入所述高密沉淀池內，所述高密沉淀池的產水進入高密池產水箱，高密沉淀池所產的污泥送入污泥濃縮池；

所述高密池產水箱內的水進入多介質過濾器，多介質過濾器的產水進入多介質水池，多介質水池內的水進入第一納濾裝置并產出第一納濾產水與第一納濾濃水，將第一納濾產水與第一納濾濃水分別送入第一納濾產水箱與第一納濾濃水箱內；

所述第一納濾產水箱內的第一納濾產水進入第一RO膜裝置并產出第一RO產水與第一RO濃水，將第一RO產水與第一RO濃水分別送入反滲透裝置與第一RO濃水箱，第一RO濃水箱內的第一RO濃水進入第二RO膜裝置并產出第二RO產水與第二RO濃水，將第二RO產水與第二RO濃水分別送入反滲透裝置與第二RO濃水箱，第二RO濃水箱內的第二RO濃水進入第二納濾裝置并產出第二納濾產水與第二納濾濃水，將第二納濾產水與第二納濾濃水分別送入第二納濾產水箱與多介質水池，將第二納濾產水箱內的第二納濾產水送入蒸發結晶裝置內產出蒸發結晶產水與氯化鈉，將蒸發結晶產水送入母液罐內，再將母液罐內的水送入第二RO濃水箱內；

所述第一納濾濃水箱內的第一納濾濃水進入第三RO膜裝置并產出第三RO產水與第三RO濃水，將第三RO產水與第三RO濃水分別送入反滲透裝置與第三RO濃水箱，第三RO濃水箱內的第三RO濃水進入第三納濾裝置并產出第三納濾產水與第三納濾濃水，將第三納濾產水與第三納濾濃水分別送入第二RO濃水箱與氧化裝置；

進入所述反滲透裝置的水經反滲透裝置處理后形成反滲透產水與反滲透濃水，將反滲透產水與反滲透濃水分別送入中水回用水箱與所述第三RO膜裝置；

將所述氧化裝置的排污與污泥濃縮池內的污泥送入壓濾裝置進行壓濾并產出污泥與壓濾產水，將壓濾產水送入冷凍結晶裝置并產出冷凍結晶產水與十水硫酸鈉，將冷凍結晶產水送入高密沉淀池內。

本發明通過此設計，提供了一種不產生雜鹽的高鹽水零排放處理系統，以替代傳統的高鹽廢水處理工藝，達到降本、增效的效果，且不產生危廢雜鹽，既避免了產生雜鹽處理費，也利于環境保護。

（發明人：唐麗華;唐純玉）
