公布日：2023.03.28

申請日：2022.12.12

分類號：C02F1/30(2006.01)I;C02F1/00(2006.01)I

摘要

本發明屬于醫療廢水處理技術領域，公開了一種等離子體實驗室醫療廢水處理設備，包括廢水處理殼體，廢水處理殼體呈上側開口的中空腔體設置，廢水處理殼體的上側開口處設有往復循環傳動機構，廢水處理殼體上側設有等離子體曝氣循環發生機構，等離子體曝氣循環發生機構設于往復循環傳動機構的上側，廢水處理殼體內部設有抖動式防堵塞過濾機構，抖動式防堵塞過濾機構包括抖動傳動組件和防堵塞過濾組件。本發明解決了在對醫療廢水處理之前需要對醫療廢水過濾，過濾板容易堵塞的需要經常清洗的問題，以及產生的等離子體容易被破壞，造成等離子體的損失，等離子體不能充分與醫療廢水中的有害物質接觸使之降解處理。

權利要求書

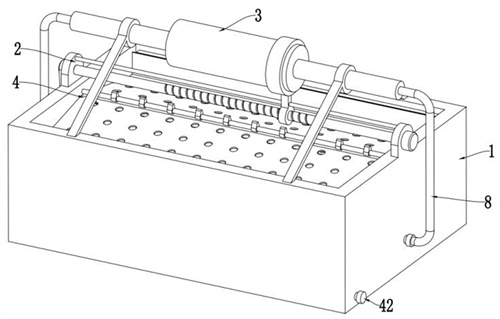

1.一種等離子體實驗室醫療廢水處理設備，包括廢水處理殼體（1），所述廢水處理殼體（1）呈上側開口的中空腔體設置，其特征在于：所述廢水處理殼體（1）的上側開口處設有往復循環傳動機構（2），所述廢水處理殼體（1）上側設有等離子體曝氣循環發生機構（3），所述等離子體曝氣循環發生機構（3）設于往復循環傳動機構（2）的上側，所述廢水處理殼體（1）內部設有抖動式防堵塞過濾機構（4），所述抖動式防堵塞過濾機構（4）包括抖動傳動組件（5）和防堵塞過濾組件（6），所述抖動傳動組件（5）設于廢水處理殼體（1）的開口處內側壁之間，所述防堵塞過濾組件（6）設于廢水處理殼體（1）內，所述廢水處理殼體（1）內底部設有廢水處理曝氣組件（7），所述廢水處理殼體（1）外側壁對稱設有等離子體傳輸管（8），所述等離子體曝氣循環發生機構（3）與廢水處理曝氣組件（7）通過等離子體傳輸管（8）連接。

2.根據權利要求1所述的一種等離子體實驗室醫療廢水處理設備，其特征在于：所述往復循環傳動機構（2）包括支撐立板（9）、往復絲杠（10）、往復滑塊（11）、連接塊（12）、導向桿（13）和往復電機（14），所述支撐立板（9）對稱設于廢水處理殼體（1）上壁中部，所述往復絲杠（10）設于支撐立板（9）內側壁之間，所述往復絲杠（10）的兩端貫穿支撐立板（9）側壁，所述導向桿（13）設于支撐立板（9）內側壁，所述往復滑塊（11）設于往復絲杠（10）上，所述連接塊（12）設于往復滑塊（11）上側，所述連接塊（12）滑動設于導向桿（13）上，所述往復電機（14）設于其中一個支撐立板（9）的外側壁，所述往復電機（14）與往復絲杠（10）連接。

3.根據權利要求2所述的一種等離子體實驗室醫療廢水處理設備，其特征在于：所述等離子體曝氣循環發生機構（3）包括支撐架（15）、陰極等離子體發生筒（16）、氣通管（17）、循環支撐管（18）、線狀陽電極（19）、氣體推板（20）、滑動環（21）和等離子體輸送管（22），所述支撐架（15）對稱設于廢水處理殼體（1）上壁，所述循環支撐管（18）設于支撐架（15）上，所述陰極等離子體發生筒（16）的兩端設于對稱的兩個循環支撐管（18）的一端，所述陰極等離子體發生筒（16）與循環支撐管（18）連通，所述氣體推板（20）滑動設于陰極等離子體發生筒（16）內，所述線狀陽電極（19）對稱設于氣體推板（20）兩端面，所述氣通管（17）對稱設于陰極等離子體發生筒（16）的端面上，所述滑動環（21）套設于陰極等離子體發生筒（16）外壁，所述滑動環（21）的下側設于連接塊（12）的上端，所述滑動環（21）的內壁設有磁吸層一（23），所述氣體推板（20）的外壁設有磁吸層二（24），所述等離子體輸送管（22）的一端設于循環支撐管（18）的外端，所述等離子體輸送管（22）與循環支撐管（18）連通，所述氣通管（17）上設有單向閥二（25）。

4.根據權利要求3所述的一種等離子體實驗室醫療廢水處理設備，其特征在于：所述抖動傳動組件（5）包括聯動皮帶（26）、上皮帶輪（27）、下皮帶輪（28）、聯動軸（29）和聯動凸輪（30），所述聯動軸（29）一端設于廢水處理殼體（1）一側內側壁，所述聯動軸（29）的另一端貫穿廢水處理殼體（1）的另一側內側壁，所述上皮帶輪（27）設于往復絲杠（10）的另一端，所述下皮帶輪（28）設于聯動軸（29）的另一端，所述聯動皮帶（26）設于上皮帶輪（27）和下皮帶輪（28）上，所述聯動凸輪（30）陣列設于聯動軸（29）上。

5.根據權利要求4所述的一種等離子體實驗室醫療廢水處理設備，其特征在于：所述防堵塞過濾組件（6）包括支撐條板（31）、過濾板（32）、震顫彈簧（33）、放置板（34）、擋板（35）和彈性隔層（36），所述放置板（34）對稱設于廢水處理殼體（1）內側壁中上部，所述支撐條板（31）設于廢水處理殼體（1）的另外兩個相對的內側壁的上部，所述震顫彈簧（33）陣列設于支撐條板（31）的上壁，所述過濾板（32）呈倒V字型設置，所述過濾板（32）的中部設于震顫彈簧（33）上，所述過濾板（32）的兩側設于放置板（34）上，所述彈性隔層（36）對稱設于放置板（34）上壁，所述彈性隔層（36）設于廢水處理殼體（1）的內側壁，所述擋板（35）對稱設于過濾板（32）的兩側。

6.根據權利要求5所述的一種等離子體實驗室醫療廢水處理設備，其特征在于：所述廢水處理曝氣組件（7）包括曝氣主管（37）、曝氣支管（38）、連接架（39）和曝氣頭（40），所述連接架（39）兩兩對稱設于廢水處理殼體（1）的內側壁上，所述曝氣主管（37）設于連接架（39）上，所述曝氣支管（38）陣列設于兩個曝氣主管（37）之間，所述曝氣支管（38）分別于曝氣主管（37）連通，所述曝氣頭（40）陣列設于曝氣支管（38）上，所述等離子體傳輸管（8）的另一端與曝氣主管（37）連通。

7.根據權利要求6所述的一種等離子體實驗室醫療廢水處理設備，其特征在于：所述線狀陽電極（19）直徑尺寸小于循環支撐管（18）的內徑尺寸。

8.根據權利要求7所述的一種等離子體實驗室醫療廢水處理設備，其特征在于：所述等離子體輸送管（22）靠近廢水處理殼體（1）的側壁處設有單向閥一（41）。

9.根據權利要求8所述的一種等離子體實驗室醫療廢水處理設備，其特征在于：所述廢水處理殼體（1）的外壁下部設有放水口（42）。

發明內容

針對上述情況，為克服現有技術的缺陷，本發明提供一種等離子體實驗室醫療廢水處理設備，解決了在對醫療廢水處理之前需要對醫療廢水過濾，過濾板容易堵塞的需要經常清洗的問題，以及產生的等離子體容易被破壞，造成等離子體的損失，等離子體不能充分與醫療廢水中的有害物質接觸使之降解處理。

本發明采取的技術方案如下：本發明提出一種等離子體實驗室醫療廢水處理設備，包括廢水處理殼體，所述廢水處理殼體呈上側開口的中空腔體設置，所述廢水處理殼體的上側開口處設有往復循環傳動機構，所述廢水處理殼體上側設有等離子體曝氣循環發生機構，所述等離子體曝氣循環發生機構設于往復循環傳動機構的上側，所述廢水處理殼體內部設有抖動式防堵塞過濾機構，所述抖動式防堵塞過濾機構包括抖動傳動組件和防堵塞過濾組件，所述抖動傳動組件設于廢水處理殼體的開口處內側壁之間，所述防堵塞過濾組件設于廢水處理殼體內，所述廢水處理殼體內底部設有廢水處理曝氣組件，所述廢水處理殼體外側壁對稱設有等離子體傳輸管，所述等離子體曝氣循環發生機構與廢水處理曝氣組說件通過等離子體傳輸管連接。

優選地，為了循環不間斷實現等離子體的的氣流，所述往復循環傳動機構包括支撐立板、往復絲杠、往復滑塊、連接塊、導向桿和往復電機，所述支撐立板對稱設于廢水處理殼體上壁中部，所述往復絲杠設于支撐立板內側壁之間，所述往復絲杠的兩端貫穿支撐立板側壁，所述導向桿設于支撐立板內側壁，所述往復滑塊設于往復絲杠上，所述連接塊設于往復滑塊上側，所述連接塊滑動設于導向桿上，所述往復電機設于其中一個支撐立板的外側壁，所述往復電機與往復絲杠連接，其中往復滑塊與往復絲杠嚙合移動的長度與陰極等離子體發生筒的長度相同。

優先地，為了實現等離子體的不間斷發生，所述等離子體曝氣循環發生機構包括支撐架、陰極等離子體發生筒、氣通管、循環支撐管、線狀陽電極、氣體推板、滑動環和等離子體輸送管，所述支撐架對稱設于廢水處理殼體上壁，所述循環支撐管設于支撐架上，所述陰極等離子體發生筒的兩端設于對稱的兩個循環支撐管的一端，所述陰極等離子體發生筒與循環支撐管連通，所述氣體推板滑動設于陰極等離子體發生筒內，所述線狀陽電極對稱設于氣體推板兩端面，所述氣通管對稱設于陰極等離子體發生筒的端面上，所述滑動環套設于陰極等離子體發生筒外壁，所述滑動環的下側設于連接塊的上端，所述滑動環的內壁設有磁吸層一，所述氣體推板的外壁設有磁吸層二，所述等離子體輸送管的一端設于循環支撐管的外端，所述等離子體輸送管與循環支撐管連通，所述氣通管上設有單向閥二，當氣體推板在陰極等離子體發生筒內來回移動時，產生的等離子體可以不間斷的輸送至廢氣處理曝氣組件內，其中線狀陽電極和陰極等離子體發生筒分別與外部的脈沖電源的兩個輸出端相連。

為了實現過濾板的上下震顫的功能，所述抖動傳動組件包括聯動皮帶、上皮帶輪、下皮帶輪、聯動軸和聯動凸輪，所述聯動軸一端設于廢水處理殼體一側內側壁，所述聯動軸的另一端貫穿廢水處理殼體的另一側內側壁，所述上皮帶輪設于往復絲杠的另一端，所述下皮帶輪設于聯動軸的另一端，所述聯動皮帶設于上皮帶輪和下皮帶輪上，所述聯動凸輪陣列設于聯動軸上。

進一步地，所述防堵塞過濾組件包括支撐條板、過濾板、震顫彈簧、放置板、擋板和彈性隔層，所述放置板對稱設于廢水處理殼體內側壁中上部，所述支撐條板設于廢水處理殼體的另外兩個相對的內側壁的上部，所述震顫彈簧陣列設于支撐條板的上壁，所述過濾板呈倒V字型設置，便于醫療廢水中的雜質向兩邊滑下，實現收集的功能，所述過濾板的中部設于震顫彈簧上，所述過濾板的兩側設于放置板上，所述彈性隔層對稱設于放置板上壁，所述彈性隔層設于廢水處理殼體的內側壁，所述擋板對稱設于過濾板的兩側，聯動凸輪的旋轉，在震顫彈簧的作用下，過濾板上下震顫，實現過濾板的震顫。

為了實現等離子體與醫療廢水的充分接觸，所述廢水處理曝氣組件包括曝氣主管、曝氣支管、連接架和曝氣頭，所述連接架兩兩對稱設于廢水處理殼體的內側壁上，所述曝氣主管設于連接架上，所述曝氣支管陣列設于兩個曝氣主管之間，所述曝氣支管分別于曝氣主管連通，所述曝氣頭陣列設于曝氣支管上，所述等離子體傳輸管的另一端與曝氣主管連通。

其中，所述線狀陽電極直徑尺寸小于循環支撐管的內徑尺寸，氣體推板左右移動時，線狀陽電極可以循環進入到循環支撐管內。

其中，所述等離子體輸送管靠近廢水處理殼體的側壁處設有單向閥一，避免等離子體在輸送過程中回流到另一個等離子輸送管內，造成損失。

此裝置中，所述廢水處理殼體的外壁下部設有放水口，及時將處理過醫療廢水放出。

采用上述結構本發明取得的有益效果如下：1、在等離子體曝氣循環發生機構中，往復滑塊的往復運動，帶動滑動環往復移動，在磁吸層一和磁吸層二的作用下，滑動環帶動氣體推板在陰極等離子體發生筒內來回移動，當氣體推板移動至陰極等離子體發生筒的一端時，一側的線狀陽電極處在陰極等離子體發生筒內，且在氣體推板的作用下，陰極等離子體發生筒內壓力形成負壓，外部的氣體從氣通管進入到陰極等離子體發生筒內，線狀陽電極放電后，陰極等離子體發生筒內的氣體被電離，形成等離子體，然后氣體推板移動至陰極等離子體發生筒的另一端時，形成的等離子體在氣體推板的作用下經過循環支撐管和等離子體輸送管進入到曝氣主管和曝氣支管內，然后從曝氣頭噴出，充分對醫療廢水進行降解處理，等離子體的循環產生和輸送保證等離子體不被破壞，不會造成等離子體的損失，等離子體可以充分與醫療廢水中的有害物質接觸使之降解處理；2、在抖動式防堵塞過濾機構中，在不另外增加動力的情況下，往復絲杠帶動上皮帶輪轉動，經過聯動皮帶，帶動下皮帶輪和聯動軸轉動，聯動軸帶動聯動凸輪轉動，在震顫彈簧的作用下，聯動凸輪推動過濾板上下震顫，從而使過濾板上的雜質被抖落至過濾板的兩邊底部，保證了過濾板不被堵塞，且實現雜質的收集。

（發明人：李洪峰;張衍衡）
