公布日：2023.03.21
申請日：2022.09.05
分類號：C02F1/463(2006.01)I;C02F1/461(2006.01)I
摘要
本發明涉及電絮凝技術，用于解決電絮凝裝置需要頻繁地更換犧牲陽極以及極板上容易結構影響電絮凝效果的問題，具體為一種電絮凝廢水處理裝置，包括電極板與電極控制機構，電極板下方連接有除垢機構，電極控制機構位于電極板上方；本發明是通過陣列式的極板排列與可移動的電源，可以將一組極板作為陽極，而與其相鄰的一組極板則作為陰極，使得陣列式排列的極板從左到右依次作為陽極使用，大大地減少了更換陽極的次數，有利于減少工人勞動強度，在可移動的電源下方設置有除垢機構，可以對當前正作為陰極與陽極使用的極板進行刮除，避免極板上結垢，保證陰陽極的電絮凝效果，同時該除垢機構只會作用與正作為電極使用的極板，減少能量消耗。
權利要求書

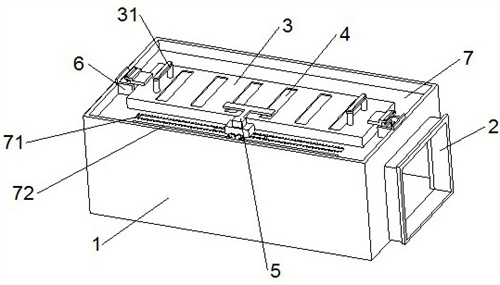

1.一種電絮凝廢水處理裝置，包括處理池（1），其特征在于，所述處理池（1）兩側均開設有進出水口（2），所述處理池（1）上方固定連接有上蓋板（7），所述上蓋板（7）中部開設有孔洞，且該孔洞上方搭接有柵板（3）；所述柵板（3）下方固定連接有多組電極板（4），多組所述電極板（4）依次排列，多組所述電極板（4）采用同一組材料制成，所述電極板（4）呈等間隔設置，且電極板（4）頂端暴露于柵板（3）上表面，所述柵板（3）上表面固定連接有把手（31），所述柵板（3）兩端卡合連接在鎖定機構（6）內部，所述上蓋板（7）上表面開設有控制滑道（71）與驅動滑道（72），所述控制滑道（71）與驅動滑道（72）位于柵板（3）一側，所述控制滑道（71）上方滑動連接有滑行塊（53），所述滑行塊（53）頂端固定連接有電極控制機構（5），所述電極控制機構（5）下表面固定連接有導電極片（51），兩組導電極片（51）對稱設置于電極控制機構（5）兩側，所述導電極片（51）中部通過支撐彈簧（52）與電極控制機構（5）進行連接，所述導電極片（51）抵接在電極板（4）上表面，兩組所述導電極片（51）分別與直流電正負極相連接，且靠近進水側的導電極片（51）與正極相連，通過所述電極控制機構（5）的移動，使得接入電源工作的陽極逐漸向出水側移動，所述滑行塊（53）下表面固定連接有控制板（8），所述控制板（8）中部開設有滑槽，該滑槽內部滑動連接有除垢機構（9），所述除垢機構（9）套接在相鄰的兩組電極板（4）外壁；所述控制板（8）兩側開設有槽口，該槽口內部轉動連接有回轉皮帶（81），所述回轉皮帶（81）底部嚙合連接有限位齒輪（82），所述回轉皮帶（81）頂部嚙合連接有驅動齒輪（84），所述限位齒輪（82）轉動連接在連接桿（83）頂端，所述連接桿（83）固定連接在控制板（8）外壁，所述控制板（8）外壁還固定連接有穩定架（85），所述穩定架（85）位于驅動齒輪（84）同一高度，所述穩定架（85）中部轉動連接有同步軸（89），所述同步軸（89）一端固定連接在驅動齒輪（84）側壁，所述同步軸（89）另一端固定連接有輸出盤（88），所述輸出盤（88）外壁通過轉軸轉動連接有驅動桿（86），所述驅動桿（86）頂端通過轉軸轉動連接有輸出齒輪（87），所述輸出齒輪（87）通過轉軸轉動連接在滑行塊（53）外壁，且該轉軸由滑行塊（53）內部的電機驅動，所述除垢機構（9）一端固定連接有凸塊（91），所述除垢機構（9）豎直方向開設有兩組與電極板（4）相同尺寸的開口，所述凸塊（91）滑動連接在控制板（8）中部的滑槽中，所述控制滑道（71）兩側開設有多組防滑槽，所述滑行塊（53）下方轉動連接有行走輪，該行走輪通過滑行塊（53）內部的電機驅動。
2.根據權利要求1所述的一種電絮凝廢水處理裝置，其特征在于，所述凸塊（91）外側固定安裝有穩定塊（92），所述凸塊（91）兩側開設有圓孔，該圓孔內部滑動連接有伸縮桿（93），所述伸縮桿（93）外端固定連接有連接齒（94），所述連接齒（94）與回轉皮帶（81）卡合連接，兩組所述連接齒（94）對稱設置在凸塊（91）兩側。
3.根據權利要求2所述的一種電絮凝廢水處理裝置，其特征在于，所述除垢機構（9）通過所述開口對電極板（4）外壁進行刮除。
4.根據權利要求2所述的一種電絮凝廢水處理裝置，其特征在于，所述穩定塊（92）滑動連接于控制板（8）外壁，所述伸縮桿（93）位于凸塊（91）內部的一端通過拉簧（95）與凸塊（91）彈性連接。
5.根據權利要求1所述的一種電絮凝廢水處理裝置，其特征在于，所述鎖定機構（6）固定安裝于上蓋板（7）上表面，所述鎖定機構（6）內部滑動連接有鎖定塊（61），所述鎖定塊（61）頂部滑動連接有卡銷（62），所述卡銷（62）縱截面呈梯形，所述處理池（1）頂部固定連接有銷座（63），所述銷座（63）側截面呈梯形，且銷座（63）與卡銷（62）斜面相對平行設置，所述鎖定塊（61）與處理池（1）之間通過復位彈簧（64）彈性連接。
6.根據權利要求1所述的一種電絮凝廢水處理裝置，其特征在于，所述驅動桿（86）滑動連接在驅動滑道（72）內部，所述輸出齒輪（87）一部分位于驅動滑道（72）內部，所述驅動桿（86）兩端分別連接在輸出齒輪（87）與輸出盤（88）的相同位置，兩組輸出齒輪（87）、驅動桿（86）以及輸出盤（88）對稱設置，且兩組輸出齒輪（87）之間相互嚙合連接，其中一組由滑行塊（53）內部的電機驅動。
發明內容
本發明是通過陣列式的極板排列，使得一次更換可以安裝多組電極板，同時上方設置有可移動的電源，該電源正負極間距與極板的排列間距相同，當電源正負極移動時，可以將一組極板作為陽極，而與其相鄰的一組極板則作為陰極，使得陣列式排列的極板從左到右依次作為陽極使用，大大地減少了更換陽極的次數，有利于減少工人勞動強度，提高生產自動化程度，在可移動的電源下方設置有除垢機構，可以對當前正作為陰極與陽極使用的極板進行刮除，避免極板上結垢，保證陰陽極的電絮凝效果，同時該除垢機構可以跟隨可移動電源共同移動，使得該除垢機構只會作用與正作為電極使用的極板，減少了能量消耗，同時減少設備的磨損狀況，解決電絮凝裝置需要頻繁地更換犧牲陽極以及極板上容易結構影響電絮凝效果的問題，而提出一種電絮凝廢水處理裝置。
本發明的目的可以通過以下技術方案實現：
一種電絮凝廢水處理裝置，包括處理池，所述處理池兩側均開設有進出水口，所述處理池上方固定連接有上蓋板，所述上蓋板中部開設有孔洞，且該孔洞上方搭接有柵板；
所述柵板下方固定連接有多組電極板，所述電極板呈等間隔設置，且電極板頂端暴露于柵板上表面，所述柵板上表面固定連接有把手，所述柵板兩端卡合連接在鎖定機構內部，所述上蓋板上表面開設有控制滑道與驅動滑道，所述控制滑道與驅動滑道位于柵板一側，所述控制滑道上方滑動連接有滑行塊，所述滑行塊頂端固定連接有電極控制機構，所述電極控制機構下表面固定連接有導電極片，兩組導電極片對稱設置于電極控制機構兩側，所述導電極片中部通過支撐彈簧與電極控制機構進行連接，所述導電極片抵接在電極板上表面，兩組所述導電極片分別與直流電正負極相連接，且靠近進水側的導電極片與正極相連，所述滑行塊下表面固定連接有控制板，所述控制板中部開設有滑槽，該滑槽內部滑動連接有除垢機構，所述除垢機構套接在相鄰的兩組電極板外壁。
作為本發明的一種優選實施方式，所述控制板兩側開設有槽口，該槽口內部轉動連接有回轉皮帶，所述回轉皮帶底部嚙合連接有限位齒輪，所述回轉皮帶頂部嚙合連接有驅動齒輪，所述限位齒輪轉動連接在連接桿頂端，所述連接桿固定連接在控制板外壁，所述控制板外壁還固定連接有穩定架，所述穩定架位于驅動齒輪同一高度，所述穩定架中部轉動連接有同步軸，所述同步軸一端固定連接在驅動齒輪側壁，所述同步軸另一端固定連接有輸出盤，所述輸出盤外壁通過轉軸轉動連接有驅動桿，所述驅動桿頂端通過轉軸轉動連接有輸出齒輪，所述輸出齒輪通過轉軸轉動連接在滑行塊外壁，且該轉軸由滑行塊內部的電機驅動。
作為本發明的一種優選實施方式，所述除垢機構一端固定連接有凸塊，所述凸塊外側固定安裝有穩定塊，所述凸塊兩側開設有圓孔，該圓孔內部滑動連接有伸縮桿，所述伸縮桿外端固定連接有連接齒，所述連接齒與回轉皮帶卡合連接，兩組所述連接齒對稱設置在凸塊兩側。
作為本發明的一種優選實施方式，所述除垢機構豎直方向開設有兩組與電極板相同尺寸的開口，所述除垢機構通過該開口對電極板外壁進行刮除。
作為本發明的一種優選實施方式，所述凸塊滑動連接在控制板中部的滑槽中，所述穩定塊滑動連接于控制板外壁，所述伸縮桿位于凸塊內部的一端通過拉簧與凸塊彈性連接。
作為本發明的一種優選實施方式，所述鎖定機構固定安裝于上蓋板上表面，所述鎖定機構內部滑動連接有鎖定塊，所述鎖定塊頂部滑動連接有卡銷，所述卡銷縱截面呈梯形，所述處理池頂部固定連接有銷座，所述銷座側截面呈梯形，且銷座與卡銷斜面相對平行設置，所述鎖定塊與處理池之間通過復位彈簧彈性連接。
作為本發明的一種優選實施方式，所述控制滑道兩側開設有多組防滑槽，所述滑行塊下方轉動連接有行走輪，該行走輪通過滑行塊內部的電機驅動。
作為本發明的一種優選實施方式，所述驅動桿滑動連接在驅動滑道內部，所述輸出齒輪一部分位于驅動滑道內部，所述驅動桿兩端分別連接在輸出齒輪與輸出盤的相同位置，兩組輸出齒輪、驅動桿以及輸出盤對稱設置，且兩組輸出齒輪之間相互嚙合連接，其中一組由滑行塊內部的電機驅動。
與現有技術相比，本發明的有益效果是：
1、本發明中，通過陣列式的極板排列，使得一次更換可以安裝多組電極板，同時上方設置有可移動的電源，該電源正負極間距與極板的排列間距相同，當電源正負極移動時，可以將一組極板作為陽極，而與其相鄰的一組極板則作為陰極，使得陣列式排列的極板從左到右依次作為陽極使用，大大地減少了更換陽極的次數，有利于減少工人勞動強度，提高生產自動化程度。
2、本發明中，在可移動的電源下方設置有除垢機構，可以對當前正作為陰極與陽極使用的極板進行刮除，避免極板上結垢，保證陰陽極的電絮凝效果，同時該除垢機構可以跟隨可移動電源共同移動，使得該除垢機構只會作用與正作為電極使用的極板，減少了能量消耗，同時減少設備的磨損狀況。
3、本發明中，多組極板通過可拆卸的方式連接在柵板上，可以自由地選擇安裝極板的數量，同時更換時也可通過把手整體更換，更換過程更加快捷，而可拆卸的方式也可以使得最后一組作為陰極的極板在多次使用后能夠拆下，通過將其更換至陽極位置能夠?qū)⑵渥鳛闋奚枠O使用，避免長時間的使用同一組陰極導致陰極老化浪費。
（發明人：葛清波;侯兵;路中建;秦莉;孔明龍;陳園偉）
