公布日：2022.09.30

申請日：2022.06.15

分類號：B01D36/02(2006.01)I;B01D29/11(2006.01)I;B01D29/23(2006.01)I;B01D29/35(2006.01)I;B01D29/94(2006.01)I;C02F11/125(2019.01)I

摘要

本發明提供一種固液分離污泥處理裝置，包括驅動電機、進料口、導料部件、外殼、存水槽、出料殼、出泥口以及出水管，所述驅動電機右端面設有導料部件，所述導料部件左側上端開設有進料口，所述導料部件外側安裝有外殼，所述導料部件下端面開設有存水槽，與現有技術相比，本發明具有如下的有益效果：通過設置驅動電機，能夠通過聯軸器帶動傳動軸旋轉，從而使進料口進入的污泥進行導送，通過使用導料螺旋，能夠?qū)⑽勰噙M(jìn)行篩分、導送以及脫水過程，通過使用導料輥，便于使固液分離后的污泥導出，通過使用滲透網一、滲透網二，能夠?qū)⑽勰鄡?nèi)部液體導流，通過使用濾網，能夠?qū)⒎蛛x出的液體進行二次過濾以及凈化。

權利要求書

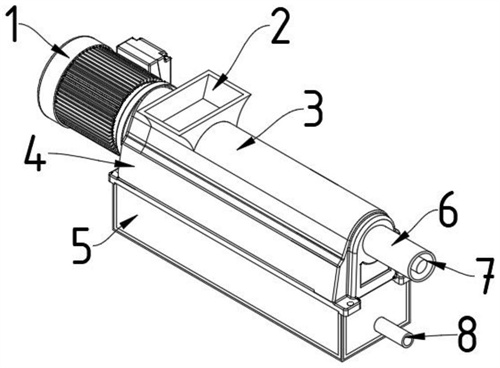

1.一種固液分離污泥處理裝置，包括驅動電機(1)、進料口(2)、導料部件(3)、外殼(4)、存水槽(5)、出料殼(6)、出泥口(7)以及出水管(8)，其特征在于：所述驅動電機(1)右端面設有導料部件(3)，所述導料部件(3)左側上端開設有進料口(2)，所述導料部件(3)外側安裝有外殼(4)，所述導料部件(3)下端面開設有存水槽(5)，所述導料部件(3)右端面安裝有出料殼(6)，所述出料殼(6)右端面開設有出泥口(7)，所述存水槽(5)右端面安裝有出水管(8)；所述導料部件(3)包括聯軸器(31)、連接殼(32)、固定栓(33)、連接凸塊(34)、傳動軸(35)、固定塊(36)、滾珠(37)、導料螺旋(38)、濾網(39)、內殼(301)、連接塊(302)以及導料輥(303)，所述聯軸器(31)外側安裝有連接殼(32)，所述聯軸器(31)上端安裝有連接凸塊(34)，所述連接殼(32)上端安裝有固定栓(33)，所述連接凸塊(34)右端面安裝有傳動軸(35)，所述傳動軸(35)外側安裝有固定塊(36)，所述固定塊(36)外側安裝有滾珠(37)，所述傳動軸(35)外側安裝有導料螺旋(38)，所述導料螺旋(38)外側安裝有內殼(301)，所述內殼(301)下端左側安裝有濾網(39)，所述傳動軸(35)右端面安裝有連接塊(302)，所述連接塊(302)右端面安裝有導料輥(303)；所述導料螺旋(38)包括密封層一(381)、固定層一(382)、滲透網一(383)、旋葉一(384)、固定環一(385)、密封層二(386)、固定層二(387)、滲透網二(388)以及旋葉二(389)，所述密封層一(381)內側安裝有固定層一(382)，所述固定層一(382)內側上端安裝有滲透網一(383)，所述滲透網一(383)左右兩側安裝有旋葉一(384)，所述旋葉一(384)內側安裝有固定環一(385)，所述固定層一(382)外側連接有固定層二(387)，所述固定層二(387)外側安裝有密封層二(386)，所述固定層二(387)內側上端安裝有旋葉二(389)，所述旋葉二(389)左右兩側安裝有滲透網二(388)，所述滲透網二(388)內側安裝有固定環二；所述密封層一(381)與密封層二(386)規格相同，且所述密封層一(381)與密封層二(386)材料為一種橡膠，所述密封層一(381)與密封層二(386)均與內殼(301)內側活動密封連接，且均為形變機構，所述固定層一(382)與密封層一(381)連接固定，所述固定層二(387)與密封層二(386)連接固定，所述滲透網一(383)橫截面形狀與旋葉二(389)橫截面形狀一致，所述滲透網二(388)橫截面形狀與旋葉一(384)橫截面形狀一致，且所述旋葉一(384)與滲透網二(388)以及旋葉二(389)與滲透網一(383)呈交叉結構。

2.根據權利要求1所述的一種固液分離污泥處理裝置，其特征在于：所述聯軸器(31)、連接凸塊(34)以及連接殼(32)上端內部均開設有兩組固定孔，所述連接殼(32)橫截面為一種凹形結構，所述聯軸器(31)與連接凸塊(34)連接固定，所述連接殼(32)與聯軸器(31)以及連接凸塊(34)相互嵌合連接，所述固定栓(33)通過聯軸器(31)、連接凸塊(34)以及連接殼(32)上端內部固定孔將聯軸器(31)、連接凸塊(34)以及連接殼(32)連接固定，所述固定塊(36)安裝有若干組，所述固定塊(36)橫截面為一種環形結構，外側所述固定塊(36)與內殼(301)連接固定，內側所述固定塊(36)與傳動軸(35)連接固定，兩組所述固定塊(36)內側均開設有滾槽，所述內殼(301)橫截面為一種梯形結構，所述導料螺旋(38)橫截面直徑由左至右依次縮短。

3.根據權利要求2所述的一種固液分離污泥處理裝置，其特征在于：所述導料螺旋(38)安裝有兩組，其兩組所述導料螺旋(38)呈重疊設置，所述導料螺旋(38)為一種活動機構，所述導料螺旋(38)與傳動軸(35)外側連接固定，所述連接塊(302)與傳動軸(35)右側連接固定，所述傳動軸(35)右端面與導料輥(303)連接固定，所述導料輥(303)內部開設內旋槽。

4.根據權利要求3所述的一種固液分離污泥處理裝置，其特征在于：所述濾網(39)包括外層(391)、隔網層(392)、濾水層(393)、透水層(394)以及過濾棉(395)，所述外層(391)下端面開設有隔網層(392)，所述隔網層(392)下端面開設有濾水層(393)，所述濾水層(393)下端面設有透水層(394)，所述透水層(394)下端面安裝有過濾棉(395)。

5.根據權利要求4所述的一種固液分離污泥處理裝置，其特征在于：所述外層(391)、隔網層(392)、濾水層(393)以及透水層(394)均開設有兩組，且均以所述過濾棉(395)橫截面中軸線中點為中心進行鏡像方式設置，所述外層(391)制造材料為一種聚乙烯，且外層(391)內部開設有導流孔，所述隔網層(392)內部安裝有若干組金屬網，且金屬網與導流孔之間距離為0.1-0.5mm，所述隔網層(392)內部設有若干組瓦楞結構的濾板，且濾板內部安裝有尼龍材質的透網，所述透水層(394)內部開設有透水孔，且透水孔橫截面均為正六角形，且透水孔上端為內凹結構，所述過濾棉(395)內部安裝有棉質濾芯以及活性炭濾芯。

發明內容

為了實現上述目的，本發明是通過如下的技術方案來實現：一種固液分離污泥處理裝置，包括驅動電機、進料口、導料部件、外殼、存水槽、出料殼、出泥口以及出水管，所述驅動電機右端面設有導料部件，所述導料部件左側上端開設有進料口，所述導料部件外側安裝有外殼，所述導料部件下端面開設有存水槽，所述導料部件右端面安裝有出料殼，所述出料殼右端面開設有出泥口，所述存水槽右端面安裝有出水管。

進一步地，所述導料部件包括聯軸器、連接殼、固定栓、連接凸塊、傳動軸、固定塊、滾珠、導料螺旋、濾網、內殼、連接塊以及導料輥，所述聯軸器外側安裝有連接殼，所述聯軸器上端安裝有連接凸塊，所述連接殼上端安裝有固定栓，所述連接凸塊右端面安裝有傳動軸，所述傳動軸外側安裝有固定塊，所述固定塊外側安裝有滾珠，所述傳動軸外側安裝有導料螺旋，所述導料螺旋外側安裝有內殼，所述內殼下端左側安裝有濾網，所述傳動軸右端面安裝有連接塊，所述連接塊右端面安裝有導料輥。

進一步地，所述聯軸器、連接凸塊以及連接殼上端內部均開設有兩組固定孔，所述連接殼橫截面為一種凹形結構，所述聯軸器與連接凸塊連接固定，所述連接殼與聯軸器以及連接凸塊相互嵌合連接，所述固定栓通過聯軸器、連接凸塊以及連接殼上端內部固定孔將聯軸器、連接凸塊以及連接殼連接固定，所述固定塊安裝有若干組，所述固定塊橫截面為一種環形結構，外側所述固定塊與內殼連接固定，內側所述固定塊與傳動軸連接固定，兩組所述固定塊內側均開設有滾槽。

進一步地，所述導料螺旋安裝有兩組，其兩組所述導料螺旋呈重疊設置，所述導料螺旋為一種活動機構，所述導料螺旋與傳動軸外側連接固定，所述連接塊與傳動軸右側連接固定，所述傳動軸右端面與導料輥連接固定，所述導料輥內部開設內旋槽。

進一步地，所述導料螺旋包括密封層一、固定層一、滲透網一、旋葉一、固定環一、密封層二、固定層二、滲透網二以及旋葉二，所述密封層一內側安裝有固定層一，所述固定層一內側上端安裝有滲透網一，所述滲透網一左右兩側安裝有旋葉一，所述旋葉一內側安裝有固定環一，所述固定層一外側連接有固定層二，所述固定層二外側安裝有密封層二，所述固定層二內側上端安裝有旋葉二，所述旋葉二左右兩側安裝有滲透網二，所述滲透網二內側安裝有固定環二。

進一步地，所述密封層一與密封層二規格相同，且所述密封層一與密封層二材料為一種橡膠，所述密封層一與密封層二均與內殼內側活動密封連接，且均為形變機構，所述固定層一與密封層一連接固定，所述固定層二與密封層二連接固定，所述滲透網一橫截面形狀與旋葉二橫截面形狀一致，所述滲透網二橫截面形狀與旋葉一橫截面形狀一致，且所述旋葉一與滲透網二以及旋葉二與滲透網一呈交叉結構。

進一步地，所述濾網包括外層、隔網層、濾水層、透水層以及過濾棉，所述外層下端面開設有隔網層，所述隔網層下端面開設有濾水層，所述濾水層下端面設有透水層，所述透水層下端面安裝有過濾棉。

進一步地，所述外層、隔網層、濾水層以及透水層均開設有兩組，且均以所述過濾棉橫截面中軸線中點為中心進行鏡像方式設置，所述外層制造材料為一種聚乙烯，且外層內部開設有導流孔，所述隔網層內部安裝有若干組金屬網，且金屬網與導流孔之間距離為0.1-0.5mm，所述隔網層內部設有若干組瓦楞結構的濾板，且濾板內部安裝有尼龍材質的透網，所述透水層內部開設有透水孔，且透水孔橫截面均為正六角形，且透水孔上端為內凹結構，所述過濾棉內部安裝有棉質濾芯以及活性炭濾芯。

本發明的有益效果：通過設置驅動電機，能夠通過聯軸器帶動傳動軸旋轉，從而使進料口進入的污泥進行導送，通過使用導料螺旋，能夠?qū)⑽勰噙M(jìn)行篩分、導送以及脫水過程，通過使用導料輥，便于使固液分離后的污泥導出，通過使用滲透網一、滲透網二，能夠?qū)⑽勰鄡?nèi)部液體導流，通過使用濾網，能夠?qū)⒎蛛x出的液體進行二次過濾以及凈化。

（發明人：曾祥霖;戴財勝;王慶霞;戴曉曄;肖明）
