公布日：2023.03.07
申請日：2022.11.18
分類號：C02F9/00(2023.01)I;B01D71/36(2006.01)I;B01D69/02(2006.01)I;B01D61/14(2006.01)I;C02F1/66(2006.01)N;C02F1/52(2006.01)N;C02F1/44(2006.01)N;
C02F101/10(2006.01)N
摘要
本發明屬于廢水處理技術領域，具體涉及一種膜蒸餾處理脫硫廢水的方法及脫硫廢水處理裝置。包括如下步驟：酸堿中和、加藥絮凝、沉淀分離、底泥壓濾、碳濾、超濾、膜蒸餾；沉淀分離的步驟采用高效旋流澄清器進行；脫硫廢水經過高效旋流澄清器的旋流角度與脫硫廢水的懸浮物濃度呈反比。通過改變脫硫廢水的旋流角度，利用離心混凝可增大絮體的粒徑和密度，可將降低廢水的停留時間，大幅度提高處理效率和效果。該方法極大增強了對難降解廢水的處理效果，能夠提高COD以及無機鹽的去除率；既能利用廢熱，又能使最終的產水回收利用，并且在常壓下操作，同時還能減少占地面積。
權利要求書
1.一種膜蒸餾處理脫硫廢水的方法，其特征在于，將脫硫廢水通過酸堿中和、加藥絮凝、沉淀分離、碳濾、超濾、膜蒸餾的步驟轉化為產水；其中，所述沉淀分離的步驟采用高效旋流澄清器進行；脫硫廢水經過所述高效旋流澄清器的旋流角度與所述脫硫廢水的懸浮物濃度呈反比。
2.根據權利要求1所述一種膜蒸餾處理脫硫廢水的方法，其特征在于，所述高效旋流澄清器的旋流角度為20-40°，脫硫廢水在所述高效旋流澄清器中的停留時間為6-8小時。
3.根據權利要求1所述一種膜蒸餾處理脫硫廢水的方法，其特征在于，所述沉淀分離的步驟完成后，得到廢水和底泥；將所述廢水依次進行所述碳濾、所述超濾和所述膜蒸餾的步驟，得到所述產水，將所述底泥進行底泥壓濾的步驟，之后對壓濾后的底泥進行回收。
4.根據權利要求1所述一種膜蒸餾處理脫硫廢水的方法，其特征在于，所述超濾的步驟中使用的超濾膜為卷式超濾膜，所述卷式超濾膜的過濾精度為1000-2000道爾頓。
5.根據權利要求1所述一種膜蒸餾處理脫硫廢水的方法，其特征在于，所述膜蒸餾的步驟中，采用的膜蒸餾組件為疏水微孔膜，所述疏水微孔膜的表面孔徑為100-500納米，所述疏水微孔膜的材質為聚四氟乙烯。
6.根據權利要求5所述一種膜蒸餾處理脫硫廢水的方法，其特征在于，所述膜蒸餾的步驟具體為，脫硫廢水在所述疏水微孔膜的一側被加熱為蒸汽，所述蒸汽透過所述疏水微孔膜至其另一側，透過后被冷卻為冷卻水；其中，加熱溫度為75-85℃，冷卻溫度為15-25℃。
7.根據權利要求6所述一種膜蒸餾處理脫硫廢水的方法，其特征在于，對所述冷卻水進行控溫，控溫后得到所述產水，所述產水的溫度為25-35℃。
8.根據權利要求1-7任意一項所述一種膜蒸餾處理脫硫廢水的方法，其特征在于，所述酸堿中和的步驟為，向脫硫廢水中添加含有氫氧化鈉和碳酸鈉的組合藥劑，并將脫硫廢水的pH值調節為7-8。
9.根據權利要求1-7任意一項所述一種膜蒸餾處理脫硫廢水的方法，其特征在于，所述加藥絮凝的步驟為，向脫硫廢水中分別添加聚合氯化鋁鐵和聚丙烯酰胺；其中，聚合氯化鋁鐵的質量為脫硫廢水總質量的3％-10％，聚丙烯酰胺的質量為脫硫廢水總質量的5‰-1％。
10.一種脫硫廢水處理裝置，其特征在于，包括互相連接的酸堿中和裝置、加藥絮凝裝置、沉淀分離裝置、碳濾裝置、超濾裝置以及膜蒸餾裝置；所述沉淀分離裝置包括高效旋流澄清器，所述高效旋流澄清器包括多個葉片，多個所述葉片可在20-40°的角度范圍內轉動并定位。
發明內容
本發明所要解決的技術問題是提供一種膜蒸餾處理脫硫廢水的方法及脫硫廢水處理裝置。
本發明解決上述技術問題的技術方案如下：
本發明提供一種膜蒸餾處理脫硫廢水的方法，包括如下步驟：

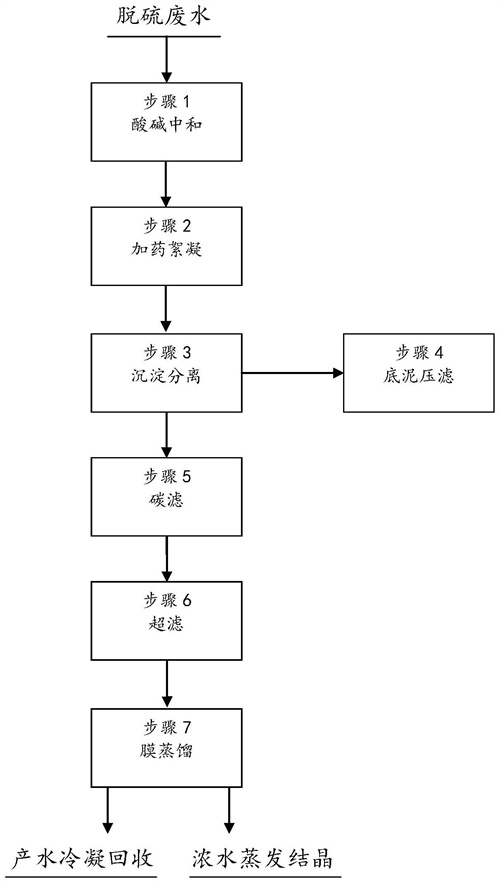

酸堿中和、加藥絮凝、沉淀分離、底泥壓濾、碳濾、超濾、膜蒸餾；其中，采用高效旋流澄清器進行所述沉淀分離的步驟，其中，所述沉淀分離的步驟采用高效旋流澄清器進行；脫硫廢水經過所述高效旋流澄清器的旋流角度與所述脫硫廢水的懸浮物濃度呈反比。
本發明的有益效果在于，通過改變脫硫廢水的旋流角度，利用離心混凝可增大絮體的粒徑和密度，可將停留時間縮短1-3小時，大幅度提高處理效率和效果。同時，經過上述沉淀分離的步驟，還能夠解決脫硫廢水容易結垢的問題，防止膜蒸餾步驟中對膜的堵塞，提高了膜通量，降低了處理成本。
本發明還可以通過以下進一步技術方案實現：
進一步，脫硫廢水經過所述高效旋流澄清器的旋流角度為20-40°，脫硫廢水在所述高效旋流澄清器中的停留時間是6-8小時。
進一步，所述沉淀分離的步驟完成后，得到廢水和底泥；將所述廢水依次進行所述碳濾、所述超濾和所述膜蒸餾的步驟，將所述底泥進行所述底泥壓濾的步驟。
采用上述進一步技術方案的有益效果為，將廢水和底泥分離并分別進行處理，可以提高處理效果。
進一步，所述超濾的步驟中使用的超濾膜為卷式超濾膜；所述卷式超濾膜的過濾精度為1000-2000道爾頓。
采用上述進一步技術方案的有益效果為，通過卷式超濾膜可截留分子量大于1000-2000的大分子雜質，降低COD，減少膜蒸餾結垢的風險。
進一步，所述膜蒸餾的步驟中采用的膜蒸餾組件為疏水微孔膜；所述疏水微孔膜的表面孔徑為100-500納米，所述疏水微孔膜的材質為聚四氟乙烯。
進一步，所述膜蒸餾的步驟具體為，廢水在所述疏水微孔膜的一側被加熱為蒸汽，所述蒸汽透過所述疏水微孔膜至其另一側，透過后被冷卻為冷卻水；其中，加熱溫度為75-85℃，冷卻溫度為15-25℃。
采用上述進一步技術方案的有益效果為，在上述加熱和冷區溫度區間內，具有最佳的處理效果和較低的成本。
進一步，對所述冷卻水進行控溫，控溫后得到所述產水，所述產水的溫度為25-35℃。
采用上述進一步技術方案的有益效果為，控制冷卻水的溫度能夠保證濃縮的廢水不會結垢；冷卻水的流量既能滿足工藝對產水的溫度要求，又能保證較高的膜通量。
進一步，所述酸堿中和的步驟為，向脫硫廢水中添加含有氫氧化鈉和碳酸鈉的組合藥劑，并將脫硫廢水的pH值調節為7-8。
采用上述進一步技術方案的有益效果為，一方面調節pH值到微堿性可以降低設備的腐蝕，另一方面可以去除硬度和大部分重金屬，減少后面膜結垢的風險。
進一步，所述加藥絮凝的步驟為，向脫硫廢水中分別添加聚合氯化鋁鐵和聚丙烯酰胺；其中，聚合氯化鋁鐵的質量為脫硫廢水總質量的3％-10％，聚丙烯酰胺的質量為脫硫廢水總質量的5‰-1％。
采用上述進一步技術方案的有益效果為，通過投加絮凝劑和助凝劑，可以增大絮體密度，提高混凝效果，加速沉降，降低濁度。
本發明還提供一種脫硫廢水處理裝置，包括互相連接的酸堿中和裝置、加藥絮凝裝置、沉淀分離裝置、底泥壓濾裝置、碳濾裝置、超濾裝置以及膜蒸餾裝置；
所述沉淀分離裝置包括高效旋流澄清器，所述高效旋流澄清器包括多個葉片，多個所述葉片可在20-40°的角度范圍內轉動并定位。
（發明人：趙宏彬;姚海宙;吳寶剛;于普法;張楠）
