公布日：2023.03.21
申請日：2022.12.05
分類號：C02F1/26(2006.01)I
摘要
本發明公開了一種高鹽廢水萃取處理系統及其方法，處理系統包括預處理裝置、萃取裝置一、萃取裝置二、固液分離裝置、液液分離裝置、萃取裝置三及用于流體輸送的泵、管道、管件；本發明可有效分離高鹽廢水中的鹽，系統內產生的廢水滿足生化處理要求；萃取劑不需蒸發即可實現循環使用；相比蒸發除鹽，不會出現污堵現象，系統構成簡單、操作簡便、能耗低、運行成本低、制造成本低、維護成本低。
權利要求書
1.一種高鹽廢水萃取處理系統，其特征在于：所述系統包括：預處理裝置，用于對進裝置的廢水PH調節和懸浮物的去除；萃取裝置一，用于廢水對萃取劑一的萃取，回收萃取劑一；萃取裝置二，用于萃取劑一對高鹽廢水內水的萃取；固液分離裝置，用于對萃取液內析出的鹽進行固液分離；液液分離裝置，用于萃取劑一與水相的分離；萃取裝置三，利用萃取劑二對水相流內的萃取劑一進行萃取回收；所述預處理裝置、萃取裝置一、萃取裝置二、固液分離裝置、液液分離裝置、萃取裝置三依次相連，其中，所述萃取裝置一與萃取裝置三之間設置雙向管路；所述萃取裝置二與液液分離裝置之間連接管路。
2.根據權利要求1所述的一種高鹽廢水萃取處理系統，其特征在于：萃取裝置二中所用的萃取劑一為丁醇、頻哪醇、二甘醇二甲醚、二甘醇二乙醚、三乙胺、丁胺、異丁胺、戊胺、環己胺、乙二醇碳酸酯、乙二醇-甲醚、乙二醇一乙醚、乙二醇一丙醚、乙二醇一丁醚、乙二醇乙異戊醚、二甘醇、二甘醇一乙醚、二甘醇一丁醚、三甘醇一甲醚、三甘醇二甲醚、三甘醇一乙醚、四甘醇、聚乙二醇、1-甲氧基-2-丙醇、1-乙氧基-2-丙醇、1-（丁氧乙氧基）-2-丙醇、二丙二醇、二丙二醇一甲醚、二丙二醇一乙醚、三丙二醇一甲醚、嗎啉、N-甲基嗎啉、N-乙基嗎啉、二乙二醇乙醚醋酸酯、六甲基磷酸三酰胺中的一種或多種。
3.根據權利要求1所述的一種高鹽廢水萃取處理系統，其特征在于：所述萃取裝置三中所用的萃取劑二為壬烷、癸烷、十二烷、十四烷、乙基環己烷、丁基環己烷、環己基苯、苯乙烯、甲苯、二甲苯、乙苯、二乙苯、三甲苯、丁苯、異丁基苯、戊苯、二戊苯、三戊苯、十二烷基苯、雙十二烷基苯、松節油、氯苯、二氯苯、一氯甲苯、二氯甲苯、辛醇、壬醇、十一醇、煤油、柴油、液體石蠟、苯甲醚、苯乙醚、氯仿、四氯化碳、四氯乙烷、乙酸丁酯、丙酸丁酯、丙酸異丁酯、丁酸異丙酯、丁酸丁酯、油酸、油酸甲酯、油酸乙酯、油酸丙酯、油酸丁酯、己二酸二丁酯、柴油、煤油中的一種或多種。
4.根據權利要求1所述的一種高鹽廢水萃取處理系統，其特征在于：萃取裝置形式為填料塔、篩板塔、往復塔、旋轉塔或釜式中的一種或多種組合。
5.根據權利要求1所述的一種高鹽廢水萃取處理系統，其特征在于：萃取裝置一、萃取裝置二、液液分離裝置、萃取裝置三均設置換熱設施，其換熱設施為波紋板式、列管式、套管式、蛇管式、釜式其中一種或多種組合。
6.根據權利要求1所述的一種高鹽廢水萃取處理系統，其特征在于：固液分離裝置可采用離心機、過濾機或壓濾機其中一種；液液分離裝置形式為塔式或釜式或離心沉降式。
7.根據權利要求1所述的一種高鹽廢水萃取處理系統，其特征在于：系統各個部分通過泵或管道或管件一種或多種組合連接。
8.一種高鹽廢水萃取處理方法，其特征在于：所述方法的步驟如下：a）將來自生產車間的高鹽廢水引入預處理裝置，用堿/酸調PH值至適宜，再通過絮凝、澄清或過濾去除懸浮物和生成的固體物；b）將經步驟a)處理后的廢水通過泵加壓進入萃取裝置一，冷卻或加熱至設定溫度；c）將經b)冷卻或加熱至設定溫度的廢水，在萃取裝置一內與來自萃取裝置三的有機相發生萃取作用，分層后，水相流去萃取裝置二，有機相流去萃取裝置三循環使用；d）在萃取裝置二內，加入萃取劑一，控制在設定溫度下與廢水相充分?jǐn)嚢杌旌�，此時廢水流內的水相被萃取劑一萃取，同時廢水流內的鹽析出；e）將經d)處理的料液引入固液分離裝置，進行固液分離，所得固體為鹽；f）將經e)處理產生的濾液泵入液液分離裝置的換熱設施，經加熱/冷卻至設定溫度；g）將經f)處理的濾液，在液液分離裝置內分層；有機相為萃取劑一，返回萃取裝置二循環使用，水相去萃取裝置三；h）在萃取裝置三內，加入萃取劑二與水相在萃取塔內進行萃取作用，將殘留在水相中的萃取劑一萃取入萃取劑二中，去除萃取劑一的水相流去生化系統處理，有機相流去萃取裝置一；i）來自萃取裝置三的有機相在萃取裝置一內與來自預處理裝置的廢水流進行萃取作用，將萃取劑二內的萃取劑一反萃入水相，水相流去萃取裝置二，有機相流（萃取劑二）去萃取裝置三循環使用。
9.根據權利要求8所述的一種高鹽廢水萃取處理方法，其特征在于：步驟a）的PH值范圍為6.5-8.5；步驟b）中的冷卻或加熱至設定溫度為0℃-50℃；步驟f）中加熱或冷卻至設定溫度為20℃-90℃。
10.根據權利要求8所述的一種高鹽廢水萃取處理方法，其特征在于：步驟d）中加入的萃取劑一與廢水的體積流量比例與廢水組成及所選擇萃取劑一的種類相關聯，比例為0.2:1--10：1；步驟h）加入萃取劑二與廢水的體積流量比例與廢水組成及所選擇萃取劑一的種類相關聯，比例為為0.1:1--5：1。
發明內容
本發明的目的在于提出一種高鹽廢水萃取處理系統及其方法，使用的萃取劑一、萃取劑二在體系內回收循環回用，不移出體系外，其萃取劑一、萃取劑二的回收不采用蒸餾工藝，可實現能量消耗低、運行成本低、制造成本低、維護成本低、不堵塞的目的。

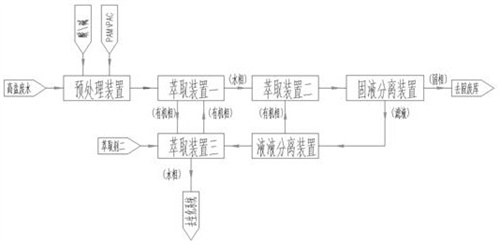

為了實現上述目的，本發明采用的技術方案如下：一種高鹽廢水萃取處理系統，它包括依次相連接的如下裝置：預處理裝置、萃取裝置一、萃取裝置二、固液分離裝置、液液分離裝置、萃取裝置三及用于流體輸送的泵及管道、管件。
所述的預處理裝置，用于對進裝置的廢水PH調節和懸浮物的去除；所述的萃取裝置一用于廢水對萃取劑一的萃取，以回收萃取劑一；所述萃取裝置二用于萃取劑一對高鹽廢水內水的萃�。凰龉桃悍蛛x裝置用于對萃取液內析出的鹽進行固液分離；所述液液分離裝置用于萃取劑一與水相的分離；所述萃取裝置三利用萃取劑二對水相流內的萃取劑一進行萃取回收；所述萃取裝置一與萃取裝置三之間設置第一路管道，以使自萃取裝置三回收的萃取劑一能返回萃取裝置一；所述萃取裝置一與萃取裝置三之間設置第二路管道，以使自萃取裝置一回收的萃取劑二能返回萃取裝置三回用；所述萃取裝置二與液液分離裝置間設置一個管道，以使自液液分離裝置分出的萃取劑一能返回萃取裝置二回用；所述萃取裝置一、萃取裝置二、液液分離裝置、萃取裝置三均設置換熱設施。
所述萃取裝置二中所用的萃取劑一為丁醇、頻哪醇、二甘醇二甲醚、二甘醇二乙醚、三乙胺、丁胺、異丁胺、戊胺、環己胺、乙二醇碳酸酯、乙二醇-甲醚、乙二醇一乙醚、乙二醇一丙醚、乙二醇一丁醚、乙二醇乙異戊醚、二甘醇、二甘醇一乙醚、二甘醇一丁醚、三甘醇一甲醚、三甘醇二甲醚、三甘醇一乙醚、四甘醇、聚乙二醇、1-甲氧基-2-丙醇、1-乙氧基-2-丙醇、1-（丁氧乙氧基）-2-丙醇、二丙二醇、二丙二醇一甲醚、二丙二醇一乙醚、三丙二醇一甲醚、嗎啉、N-甲基嗎啉、N-乙基嗎啉、二乙二醇乙醚醋酸酯、六甲基磷酸三酰胺中的一種或多種。
所述萃取裝置三中所用的萃取劑二為壬烷、癸烷、十二烷、十四烷、乙基環己烷、丁基環己烷、環己基苯、苯乙烯、甲苯、二甲苯、乙苯、二乙苯、三甲苯、丁苯、異丁基苯、戊苯、二戊苯、三戊苯、十二烷基苯、雙十二烷基苯、松節油、氯苯、二氯苯、一氯甲苯、二氯甲苯、辛醇、壬醇、十一醇、煤油、柴油、液體石蠟、苯甲醚、苯乙醚、氯仿、四氯化碳、四氯乙烷、乙酸丁酯、丙酸丁酯、丙酸異丁酯、丁酸異丙酯、丁酸丁酯、油酸、油酸甲酯、油酸乙酯、油酸丙酯、油酸丁酯、己二酸二丁酯、柴油、煤油中的一種或多種。
所述的萃取裝置一形式為填料塔、篩板塔、往復塔或旋轉塔中的一種，優選旋轉塔；萃取裝置一設有換熱設施為波紋板式、列管式、套管式、蛇管式、釜式，優選波紋板式；所述的萃取裝置二為填料塔、篩板塔、往復塔、旋轉塔或釜式中的一種；優選釜式。
萃取裝置二設有換熱設施為波紋板式、列管式、套管式、蛇管式、釜式，優選波紋板式；固液分離裝置可采用離心機、過濾機或壓濾機，優選壓濾機；液液分離裝置形式為塔式、釜式或離心沉降式，優選塔式；液液分離裝置設有換熱設施，其換熱設施為波紋板式、列管式、套管式、蛇管式、釜式，優選波紋板式；萃取裝置三的形式為填料塔、篩板塔、往復塔或旋轉塔中的一種，優選旋轉塔；萃取裝置三設有換熱設施，其換熱設施為波紋板式、列管式、套管式、蛇管式、釜式，優選波紋板式；一種高鹽廢水萃取處理方法，包括以下步驟：a）將來自生產車間的高鹽廢水引入預處理裝置，用堿/酸調PH值至適宜，再通過絮凝、澄清或過濾去除懸浮物和生成的固體物，其中視廢水特性和萃取劑一的性質，其PH值范圍為6.5到8.5，優選7到7.5；b）將經步驟a)處理后的廢水通過泵加壓進入萃取裝置一，冷卻或加熱至設定溫度，對不同性質的高含鹽廢水需選擇不同的萃取劑一，對應不同的萃取劑一，其設定溫度不同，其設定溫度為0℃到50℃間，優選10℃到35℃；c）將經b)冷卻或加熱至設定溫度的廢水，在萃取裝置一內與來自萃取裝置三的有機相發生萃取作用，分層后，水相流去萃取裝置二，有機相流去萃取裝置三循環使用；d）在萃取裝置二內，加入萃取劑一，控制在設定溫度下與廢水相充分?jǐn)嚢杌旌�，對不同性質的高含鹽廢水需選擇不同的萃取劑一，對應不同的萃取劑一，其控制的設定溫度不同，其設定溫度為0℃到50℃間，優選10℃到35℃，此時廢水流內的水相被萃取劑一萃取，同時廢水流內的鹽析出，萃取劑一與廢水的體積流量比例與廢水組成及所選擇萃取劑一的種類相關聯，為0.2:1--10：1，優選1:1--5:1；e）將經d)處理的料液引入固液分離裝置，進行固液分離，所得固體為鹽；f）將經e)處理產生的濾液泵入液液分離裝置的換熱設施，經加熱/冷卻至設定溫度，對不同性質的高含鹽廢水需選擇不同的萃取劑一，對應不同的萃取劑一，其設定溫度不同，其設定溫度為20℃到90℃間，優選60℃到75℃。
g）將經f)處理的濾液，在液液分離裝置內分層；有機相為萃取劑一，返回萃取裝置二循環使用；水相去萃取裝置三；h）在萃取裝置三內，加入萃取劑二與水相在萃取塔內進行萃取作用，將殘留在水相中的萃取劑一萃取入萃取劑二中，去除萃取劑一的水相流去生化系統處理，有機相流去萃取裝置一，加入的萃取劑二與廢水的體積流量比例與廢水組成及所選擇萃取劑一的種類相關聯，為0.1:1--5：1，優選0.5:1到2:1；i）來自萃取裝置三的有機相在萃取裝置一內與來自預處理裝置的廢水流進行萃取作用，將萃取劑二內的萃取劑一反萃入水相，水相流去萃取裝置二，有機相流（萃取劑二）去萃取裝置三循環使用。
與現有技術相比，上述技術方案可以得到以下有益效果：本發明可有效分離高鹽廢水中的鹽，系統內產生的廢水滿足生化處理要求；萃取劑一、萃取劑二體系內循環使用，不需蒸餾回收后再套用。相比蒸發除鹽，不會出現污堵現象，系統構成簡單、操作簡便、能耗低、運行成本低、制造成本低、維護成本低。
（發明人：羅會芹）
