公布日：2023.02.03

申請日：2022.11.15

分類號：C02F9/00(2023.01)I

摘要

本發明公開了一種集中處理的實驗室污水處理設備及處理方法，涉及到污水處理技術領域，其污水處理設備包括處理箱，所述處理箱的底部內壁上轉動連接有支撐罩，且支撐罩左側右上至下依次固定安裝有一級濾箱、二級濾箱和三級濾箱，一級濾箱的頂部內壁上轉動連接有輸送管，且輸送管的頂端延伸至一級濾箱的上方，支撐罩的頂部安裝有輸送組件，且處理箱的頂部安裝有預處理組件，預處理組件與輸送組件相連接，本發明在對實驗室污水進行處理時，可能夠實現對污水進行生物性過濾、化學性過濾以及物理性過濾，以此可保證在對實驗室污水進行處理時，能夠使得污水中的有害物質以及雜質能夠被消除，所以具有良好的實用性。

權利要求書

1.一種集中處理的實驗室污水處理設備，包括處理箱（1），其特征在于，所述處理箱（1）的底部內壁上轉動連接有支撐罩（2），且支撐罩（2）左側右上至下依次固定安裝有一級濾箱（12）、二級濾箱（13）和三級濾箱（14），一級濾箱（12）的頂部內壁上轉動連接有輸送管（16），且輸送管（16）的頂端延伸至一級濾箱（12）的上方，支撐罩（2）的頂部安裝有輸送組件，且處理箱（1）的頂部安裝有預處理組件，預處理組件與輸送組件相連接，二級濾箱（13）的頂部內壁上轉動連接有輸水管（17），且輸水管（17）的頂端延伸至一級濾箱（12）內并與一級濾箱（12）的底部內壁密封轉動連接，三級濾箱（14）的頂部內壁上轉動連接有排送管（18），排送管（18）的頂端延伸至二級濾箱（13）內并與二級濾箱（13）的底部內壁密封轉動連接，且一級濾箱（12）內密封滑動連接有化學濾板（26），二級濾箱（13）內密封滑動連接有活性炭濾板（27），且三級濾箱（14）內密封滑動連接有精濾板（28），支撐罩（2）的左側連接有傳動組件，且傳動組件分別與輸送管（16）、輸水管（17）和排送管（18）相連接，處理箱（1）的底部內壁上固定安裝有位于支撐罩（2）內的驅動電機（23），且驅動電機（23）的輸出軸與支撐罩（2）的內壁固定連接。

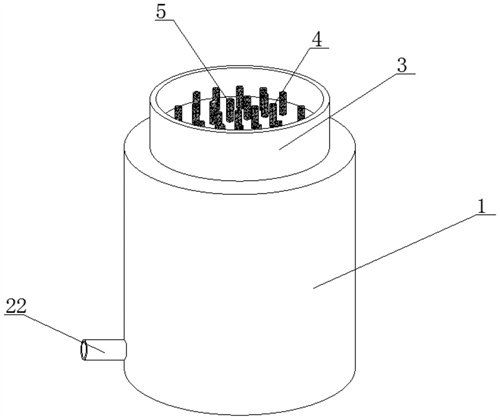

2.根據權利要求1所述的一種集中處理的實驗室污水處理設備，其特征在于，所述預處理組件包括沉淀池（3）、過濾網板（4）和多個生物填料（5），沉淀池（3）固定安裝在處理箱（1）的頂部，且過濾網板（4）固定安裝在沉淀池（3）內，多個生物填料（5）等間距固定安裝在過濾網板（4）上，輸送組件與沉淀池（3）相連接。

3.根據權利要求1所述的一種集中處理的實驗室污水處理設備，其特征在于，所述輸送組件包括水泵（7）、輸送彎管（8）、下水管（6）和密封環（9），水泵（7）固定安裝在支撐罩（2）的頂部，且輸送彎管（8）的底端與水泵（7）的吸水端固定連接，密封環（9）固定套設在輸送彎管（8）的頂端，下水管（6）的底端延伸至密封環（9）內并與密封環（9）的內壁密封轉動連接，且下水管（6）的頂端延伸至沉淀池（3）內并與沉淀池（3）的底部內壁密封固定連接，水泵（7）的出水端與輸送管（16）密封轉動連接。

4.根據權利要求1所述的一種集中處理的實驗室污水處理設備，其特征在于，所述輸送管（16）的前側內壁和后側內壁、輸水管（17）的前側內壁和后側內壁和排送管（18）的前側內壁和后側內壁均開設有排水孔（24），且輸送管（16）的底端、輸水管（17）的底端和排送管（18）的底端均固定安裝有攪拌格柵（25）。

5.根據權利要求1所述的一種集中處理的實驗室污水處理設備，其特征在于，所述三級濾箱（14）的底部內壁上固定安裝有出水管（29），且出水管（29）的底端延伸至三級濾箱（14）的下方，出水管（29）的頂端、排送管（18）的頂端和輸水管（17）的頂端均固定安裝有單向閥（30）。

6.根據權利要求1所述的一種集中處理的實驗室污水處理設備，其特征在于，所述傳動組件包括支撐板（10）、齒輪構件、傳動軸（11）和三個傳動帶（15），且支撐板（10）固定安裝在支撐罩（2）的左側底部，傳動軸（11）貫穿支撐板（10）并與支撐板（10）轉動連接，且三個傳動帶（15）套設在傳動軸（11）上并均與傳動軸（11）傳動連接，三個傳動帶（15）分別套設在輸送管（16）上、輸水管（17）和排送管（18）上并分別與輸送管（16）、輸水管（17）和排送管（18）傳動連接，齒輪構件分別與傳動軸（11）的底端和處理箱（1）的內壁相連接。

7.根據權利要求6所述的一種集中處理的實驗室污水處理設備，其特征在于，所述齒輪構件包括齒輪（19）和齒環（20），齒輪（19）固定安裝在傳動軸（11）的底端，且齒環（20）固定安裝在處理箱（1）的內壁上，齒環（20）為內齒環，且齒輪（19）與齒環（20）相嚙合。

8.根據權利要求5所述的一種集中處理的實驗室污水處理設備，其特征在于，所述處理箱（1）的底部內壁上固定安裝有環形水箱（21），且出水管（29）的底端延伸至環形水箱（21）內，環形水箱（21）的左側內壁上固定安裝有排水管（22），且排水管（22）的左端延伸至處理箱（1）的左側。

9.一種集中處理的實驗室污水處理設備的處理方法，其特征在于，包括以下步驟：S1：首先將實驗室收集到的污水投放至沉淀池（3）內，利用多個生物填料（5）對污水進行生物性過濾；S2：啟動水泵（7）將水以此分別輸送至一級濾箱（12）、二級濾箱（13）以及三級濾箱（14）內可分別對污水進行化學性過濾和物理性過濾；S3：啟動驅動電機（23）分別帶動輸送管（16）、輸水管（17）和排送管（18）進行轉動，以此能夠在對污水進行過濾時，能夠保證污水正常流動，不會降低流動速率。

發明內容

本申請的目的在于提供一種集中處理的實驗室污水處理設備及處理方法，以解決上述背景技術中提出現有的技術方案難以實現對污水進行多重處理，使得污水中含有的有害物質難以徹底的去除的問題。

為實現上述目的，本申請?zhí)峁┤缦录夹g方案：一種集中處理的實驗室污水處理設備，包括處理箱，所述處理箱的底部內壁上轉動連接有支撐罩，且支撐罩左側右上至下依次固定安裝有一級濾箱、二級濾箱和三級濾箱，一級濾箱的頂部內壁上轉動連接有輸送管，且輸送管的頂端延伸至一級濾箱的上方，支撐罩的頂部安裝有輸送組件，且處理箱的頂部安裝有預處理組件，預處理組件與輸送組件相連接，二級濾箱的頂部內壁上轉動連接有輸水管，且輸水管的頂端延伸至一級濾箱內并與一級濾箱的底部內壁密封轉動連接，三級濾箱的頂部內壁上轉動連接有排送管，排送管的頂端延伸至二級濾箱內并與二級濾箱的底部內壁密封轉動連接，且一級濾箱內密封滑動連接有化學濾板，二級濾箱內密封滑動連接有活性炭濾板，且三級濾箱內密封滑動連接有精濾板，支撐罩的左側連接有傳動組件，且傳動組件分別與輸送管、輸水管和排送管相連接，處理箱的底部內壁上固定安裝有位于支撐罩內的驅動電機，且驅動電機的輸出軸與支撐罩的內壁固定連接。

借由上述結構，通過將實驗室污水投放至預處理組件內，進行初步處理，之后經過輸送組件能夠將經過預先處理后的污水經過輸送管輸送至一級濾箱內利用化學濾板進行化學過濾，之后經過輸送，可分別利用活性炭濾板和精濾板的過濾能夠實現將污水中的顆粒雜質進行過濾，以此能夠將實驗室污水中的隔離雜質進行過濾，并且在啟動驅動電機帶動支撐罩進行轉動，此時在傳動組件的傳動作用下，能夠帶動輸送管、輸水管和排送管進行轉動，以此可保證污水在被過濾時，流動速率不會降低。

優選的，所述預處理組件包括沉淀池、過濾網板和多個生物填料，沉淀池固定安裝在處理箱的頂部，且過濾網板固定安裝在沉淀池內，多個生物填料等間距固定安裝在過濾網板上，輸送組件與沉淀池相連接。

進一步地，利用多個生物填料能夠將污水中含有的微生物雜質進行吸附分解，以此可減少污水中的有害物質。

優選的，所述輸送組件包括水泵、輸送彎管、下水管和密封環，水泵固定安裝在支撐罩的頂部，且輸送彎管的底端與水泵的吸水端固定連接，密封環固定套設在輸送彎管的頂端，下水管的底端延伸至密封環內并與密封環的內壁密封轉動連接，且下水管的頂端延伸至沉淀池內并與沉淀池的底部內壁密封固定連接，水泵的出水端與輸送管密封轉動連接。

進一步地，通過啟動水泵可將沉淀池內的污水抽出，經過增壓可使得水能夠依次流經一級濾箱、二級濾箱和三級濾箱，使得在對污水進行過濾時，保證污水的流動效率不會降低。

優選的，所述輸送管的前側內壁和后側內壁、輸水管的前側內壁和后側內壁和排送管的前側內壁和后側內壁均開設有排水孔，且輸送管的底端、輸水管的底端和排送管的底端均固定安裝有攪拌格柵。

進一步地，利用攪拌格柵能夠在對污水進行過濾時，防止雜質發生沉淀，以便能夠使得污水正常流動。

優選的，所述三級濾箱的底部內壁上固定安裝有出水管，且出水管的底端延伸至三級濾箱的下方，出水管的頂端、排送管的頂端和輸水管的頂端均固定安裝有單向閥。

進一步地，利用單向閥可防止污水隨意流動，可保證污水在一級濾箱、二級濾箱和三級濾箱內時，能夠充分被過濾。

優選的，所述傳動組件包括支撐板、齒輪構件、傳動軸和三個傳動帶，且支撐板固定安裝在支撐罩的左側底部，傳動軸貫穿支撐板并與支撐板轉動連接，且三個傳動帶套設在傳動軸上并均與傳動軸傳動連接，三個傳動帶分別套設在輸送管上、輸水管和排送管上并分別與輸送管、輸水管和排送管傳動連接，齒輪構件分別與傳動軸的底端和處理箱的內壁相連接。

進一步地，通過在支撐罩進行轉動時，可帶動傳動軸進行環形運動，以此可在齒輪構件的傳動作用下，能夠使得傳動軸進行自轉，便可在三個傳動帶的傳動配合下，能夠分別帶動輸送管、輸水管和排送管進行轉動。

優選的，所述齒輪構件包括齒輪和齒環，齒輪固定安裝在傳動軸的底端，且齒環固定安裝在處理箱的內壁上，齒環為內齒環，且齒輪與齒環相嚙合。

進一步地，在齒輪隨著傳動軸進行環形運動時，可在與齒環的嚙合傳動作用下，能夠帶動傳動軸進行轉動。

優選的，所述處理箱的底部內壁上固定安裝有環形水箱，且出水管的底端延伸至環形水箱內，環形水箱的左側內壁上固定安裝有排水管，且排水管的左端延伸至處理箱的左側。

進一步地，可將經過過濾后的水向處理箱外排送。

本發明還提出了一種集中處理的實驗室污水處理設備的處理方法，包括以下步驟：S1：首先將實驗室收集到的污水投放至沉淀池內，利用多個生物填料對污水進行生物性過濾；S2：啟動水泵將水以此分別輸送至一級濾箱、二級濾箱以及三級濾箱內可分別對污水進行化學性過濾和物理性過濾；S3：啟動驅動電機分別帶動輸送管、輸水管和排送管進行轉動，以此能夠在對污水進行過濾時，能夠保證污水正常流動，不會降低流動速率。

綜上，本發明的技術效果和優點：1、本發明中，在將收集到的實驗室使用后的污水投放至沉淀池內，此時便可利用多個生物填料將污水中的有害微生物進行吸附處理，以此能夠將污水中的有害微生物進行過濾處理，之后可通過啟動水泵將沉淀池內的污水抽出，之后可經過輸送管輸送至一級濾箱內經過化學濾板的過濾，可將污水中的有害化學物質進行過濾，經過化學過濾后的污水經過輸水管可輸送至二級濾箱內，利用活性炭濾板進行過濾，以此可將污水中含有的細小顆粒進行過濾，使得污水中不含有細小顆粒，最后經過排送管的輸送，污水可進入三級濾箱內，經過精濾板的過濾，以此能夠實現對污水進行二次過濾，去除污水中的細小顆粒，便可使得污水的潔凈度大大提升；2、本發明中，通過啟動驅動電機可帶動支撐罩進行轉動，此時便可通過支撐板帶動傳動軸進行環形運動，所以可使得齒輪進行環形運動，此時在與齒環的嚙合傳動作用下，能夠帶動傳動軸進行轉動，之后經過三個傳動帶的傳動配合下，能夠帶動輸送管、輸水管和排送管進行轉動，此時便可使得三個攪拌格柵進行轉動，以此能夠在水分別經過一級濾箱、二級濾箱和三級濾箱時，可對污水進行攪拌，以此能夠在對污水進行過濾時，可保證污水的流動效率不會降低；本發明在對實驗室污水進行處理時，可能夠實現對污水進行生物性過濾、化學性過濾以及物理性過濾，以此可保證在對實驗室污水進行處理時，能夠使得污水中的有害物質以及雜質能夠被消除，所以具有良好的實用性。

（發明人：姜瑜）
