公布日：2023.03.31
申請日：2022.12.29
分類號：B08B1/00(2006.01)I;C02F1/00(2023.01)I;C02F1/66(2023.01)I;B01F27/90(2022.01)I;B01F27/2323(2022.01)I;C02F103/34(2006.01)N
摘要
本發明屬于煤焦油深加工技術領域，尤其是涉及一種煤焦油深加工蒸餾廢水處理系統，包括調節池，所述調節池的上端外側固定安設有往復驅動機構，所述往復驅動機構的上端輸出端固定連接有同一個橫板，所述橫板的表面均勻開設有多個通孔，且對應通孔內通過軸承轉動套接有攪拌桿，所述攪拌桿的桿壁對稱固定連接有多個攪拌葉片，所述橫板的上端固定安設有用于驅動多根攪拌桿同步轉動的驅動機構。本發明能夠?qū)?/span>PH檢測計進行快速清潔，保證PH檢測計的實時檢測質量。
權利要求書
1.一種煤焦油深加工蒸餾廢水處理系統，包括調節池(1)，其特征在于：所述調節池(1)的上端外側固定安設有往復驅動機構，所述往復驅動機構的上端輸出端固定連接有同一個橫板(2)，所述橫板(2)的表面均勻開設有多個通孔，且對應通孔內通過軸承轉動套接有攪拌桿(3)，所述攪拌桿(3)的桿壁對稱固定連接有多個攪拌葉片(4)，所述橫板(2)的上端固定安設有用于驅動多根攪拌桿(3)同步轉動的驅動機構；所述調節池(1)的外側還固定連接有電動推桿(5)，所述電動推桿(5)的上端輸出端固定連接有托接板(6)，所述托接板(6)的上端通過連接軸轉動連接有卡固板(7)，所述卡固板(7)的一端表面固定插套有PH檢測計(8)，所述調節池(1)的上端內側固定連接有套設在PH檢測計(8)外的清理刮環(9)，所述卡固板(7)和托接板(6)之間通過卡緊機構固定卡接。
2.根據權利要求1所述的一種煤焦油深加工蒸餾廢水處理系統，其特征在于：所述往復驅動機構包括固定連接在調節池(1)上端外側的中空U形殼(10)，所述中空U形殼(10)的兩端內側均轉動連接有往復絲桿(11)，所述往復絲桿(11)的一端固定連接有從動錐齒輪(12)，所述中空U形殼(10)的內壁中間位置固定安設有雙軸電機(13)，所述雙軸電機(13)的兩端輸出端均固定連接有轉軸(14)，所述轉軸(14)的一端固定連接有與從動錐齒輪(12)嚙合的主動錐齒輪(15)，所述往復絲桿(11)的桿壁螺紋套接有移動塊(16)，所述移動殼的上端貫穿中空U形殼(10)的上端，且固定連接在橫板(2)的下端。
3.根據權利要求2所述的一種煤焦油深加工蒸餾廢水處理系統，其特征在于：所述中空U形殼(10)的內壁還對稱固定連接有兩個軸承座，且軸承座的內側通過軸承轉動套接在轉軸(14)靠近主動錐齒輪(15)的一端軸壁外。

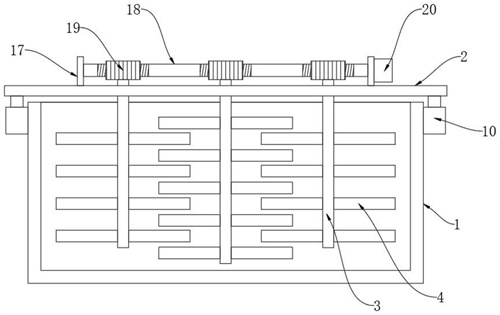

4.根據權利要求1所述的一種煤焦油深加工蒸餾廢水處理系統，其特征在于：所述驅動機構包括兩個對稱固定連接在橫板(2)上端的側板(17)，兩個所述側板(17)之間轉動連接有蝸桿(18)，所述攪拌桿(3)的上端固定連接有與蝸桿(18)嚙合的蝸輪(19)，其中一個所述側板(17)的外側固定安設有驅動電機(20)，所述驅動電機(20)的輸出端與蝸桿(18)的一端固定連接。
5.根據權利要求1所述的一種煤焦油深加工蒸餾廢水處理系統，其特征在于：兩根所述攪拌桿(3)上端攪拌葉片(4)相互交錯設置。
6.根據權利要求1所述的一種煤焦油深加工蒸餾廢水處理系統，其特征在于：所述卡緊機構包括兩根活動插設在卡固板(7)表面的卡緊桿(21)，所述托接板(6)的表面對稱開設有兩個與卡緊桿(21)匹配插接的卡緊孔(22)，兩根所述卡緊桿(21)的上端固定連接有同一個卡緊拉板(23)，所述卡緊拉板(23)的下端和卡固板(7)的上端固定連接有兩個分別套設在兩根卡緊桿(21)外的卡緊彈簧(24)。
7.根據權利要求6所述的一種煤焦油深加工蒸餾廢水處理系統，其特征在于：所述卡緊桿(21)的下端設為錐形結構。
8.根據權利要求1所述的一種煤焦油深加工蒸餾廢水處理系統，其特征在于：所述調節池(1)的外側還固定連接有定位筒，所述電動推桿(5)固定套設在定位筒內。
9.一種基于權利要求1-8任意一項所述的煤焦油深加工蒸餾廢水處理系統的處理方法，其特征在于：包括如下步驟：S1.將廢水通入調節池(1)內，PH檢測計(8)對廢水的酸堿度實時監測；S2.啟動雙軸電機(13)和驅動電機(20)，雙軸電機(13)通過轉軸(14)帶動主動錐齒輪(15)轉動，通過主動錐齒輪(15)和從動錐齒輪(12)的嚙合作用驅動兩根往復絲桿(11)同步轉動，再通過往復絲桿(11)和移動塊(16)的螺紋套接作用帶動橫板(2)前后來回移動，帶動攪拌桿(3)和攪拌葉片(4)在調節池(1)內來回移動，驅動電機(20)帶動蝸桿(18)轉動，通過蝸桿(18)和蝸輪(19)的嚙合作用驅動多根攪拌桿(3)同步轉動，進而帶動多個攪拌葉片(4)轉動，能夠?qū)φ{(diào)節池(1)內的廢水進行快速攪拌，加速藥劑的溶解率；S3.電動推桿(5)推動卡固板(7)定時上下移動，進而帶動PH檢測計(8)上下移動，使得PH檢測計(8)相對清理刮環(9)上下移動，將粘附在PH檢測計(8)外的臟污有效清理，避免臟污影響PH檢測計(8)的檢測質量；S4.在需要對PH檢測計(8)進行檢修時，上拉卡緊拉板(23)，使得卡緊桿(21)解除對托接板(6)的卡接限位，再通過托接板(6)和卡固板(7)的轉動連接將PH檢測計(8)轉動至邊側，再松開卡緊拉板(23)，卡緊彈簧(24)下拉卡緊拉板(23)，卡緊拉板(23)將卡緊桿(21)推進卡緊孔(22)內即可實現對卡固板(7)的穩固卡接固定，保證了結構穩固性。
發明內容
本發明的目的是針對上述問題，提供一種煤焦油深加工蒸餾廢水處理系統及方法。
為達到上述目的，本發明提供如下技術方案：一種煤焦油深加工蒸餾廢水處理系統，包括調節池，所述調節池的上端外側固定安設有往復驅動機構，所述往復驅動機構的上端輸出端固定連接有同一個橫板，所述橫板的表面均勻開設有多個通孔，且對應通孔內通過軸承轉動套接有攪拌桿，所述攪拌桿的桿壁對稱固定連接有多個攪拌葉片，所述橫板的上端固定安設有用于驅動多根攪拌桿同步轉動的驅動機構；
所述調節池的外側還固定連接有電動推桿，所述電動推桿的上端輸出端固定連接有托接板，所述托接板的上端通過連接軸轉動連接有卡固板，所述卡固板的一端表面固定插套有PH檢測計，所述調節池的上端內側固定連接有套設在PH檢測計外的清理刮環，所述卡固板和托接板之間通過卡緊機構固定卡接。
在上述的一種煤焦油深加工蒸餾廢水處理系統中，所述往復驅動機構包括固定連接在調節池上端外側的中空U形殼，所述中空U形殼的兩端內側均轉動連接有往復絲桿，所述往復絲桿的一端固定連接有從動錐齒輪，所述中空U形殼的內壁中間位置固定安設有雙軸電機，所述雙軸電機的兩端輸出端均固定連接有轉軸，所述轉軸的一端固定連接有與從動錐齒輪嚙合的主動錐齒輪，所述往復絲桿的桿壁螺紋套接有移動塊，所述移動殼的上端貫穿中空U形殼的上端，且固定連接在橫板的下端。
在上述的一種煤焦油深加工蒸餾廢水處理系統中，所述中空U形殼的內壁還對稱固定連接有兩個軸承座，且軸承座的內側通過軸承轉動套接在轉軸靠近主動錐齒輪的一端軸壁外。
在上述的一種煤焦油深加工蒸餾廢水處理系統中，所述驅動機構包括兩個對稱固定連接在橫板上端的側板，兩個所述側板之間轉動連接有蝸桿，所述攪拌桿的上端固定連接有與蝸桿嚙合的蝸輪，其中一個所述側板的外側固定安設有驅動電機，所述驅動電機的輸出端與蝸桿的一端固定連接。
在上述的一種煤焦油深加工蒸餾廢水處理系統中，兩根所述攪拌桿上端攪拌葉片相互交錯設置。
在上述的一種煤焦油深加工蒸餾廢水處理系統中，所述卡緊機構包括兩根活動插設在卡固板表面的卡緊桿，所述托接板的表面對稱開設有兩個與卡緊桿匹配插接的卡緊孔，兩根所述卡緊桿的上端固定連接有同一個卡緊拉板，所述卡緊拉板的下端和卡固板的上端固定連接有兩個分別套設在兩根卡緊桿外的卡緊彈簧。
在上述的一種煤焦油深加工蒸餾廢水處理系統中，所述卡緊桿的下端設為錐形結構。
在上述的一種煤焦油深加工蒸餾廢水處理系統中，所述調節池的外側還固定連接有定位筒，所述電動推桿固定套設在定位筒內。
一種煤焦油深加工蒸餾廢水處理系統的處理方法，包括如下步驟：
S1.將廢水通入調節池內，PH檢測計對廢水的酸堿度實時監測；
S2.啟動雙軸電機和驅動電機，雙軸電機通過轉軸帶動主動錐齒輪轉動，通過主動錐齒輪和從動錐齒輪的嚙合作用驅動兩根往復絲桿同步轉動，再通過往復絲桿和移動塊的螺紋套接作用帶動橫板前后來回移動，帶動攪拌桿和攪拌葉片在調節池內來回移動，驅動電機帶動蝸桿轉動，通過蝸桿和蝸輪的嚙合作用驅動多根攪拌桿同步轉動，進而帶動多個攪拌葉片轉動，能夠?qū)φ{(diào)節池內的廢水進行快速攪拌，加速藥劑的溶解率；
S3.電動推桿推動卡固板定時上下移動，進而帶動PH檢測計上下移動，使得PH檢測計相對清理刮環上下移動，將粘附在PH檢測計外的臟污有效清理，避免臟污影響PH檢測計的檢測質量；
S4.在需要對PH檢測計進行檢修時，上拉卡緊拉板，使得卡緊桿解除對托接板的卡接限位，再通過托接板和卡固板的轉動連接將PH檢測計轉動至邊側，再松開卡緊拉板，卡緊彈簧下拉卡緊拉板，卡緊拉板將卡緊桿推進卡緊孔內即可實現對卡固板的穩固卡接固定，保證了結構穩固性。
與現有技術相比，本發明提供了一種煤焦油深加工蒸餾廢水處理系統及方法，具備以下有益效果：
1、該煤焦油深加工蒸餾廢水處理系統及方法，通過設有的調節池、橫板、攪拌桿、攪拌葉片、中空U形殼、往復絲桿、從動錐齒輪、雙軸電機、轉軸、主動錐齒輪、移動塊、側板、蝸桿、蝸輪、驅動電機，能夠使得調節池內進行藥劑全面的快速溶解混合，保證了廢水處理質量和效率。
2、該煤焦油深加工蒸餾廢水處理系統及方法，通過設有的電動推桿、托接板、卡固板、PH檢測計、清理刮環，能夠?qū)?/span>PH檢測計進行快速清潔，保證PH檢測計的實時檢測質量。
（發明人：孫寶平;胡軍軍;徐風雷;謝玉林）
