公布日：2023.02.03
申請日：2022.11.11
分類號：C02F1/24(2006.01)I
摘要
本發明涉及污水處理技術領域，具體涉及一種氣浮污水凈化系統；包括氣浮機、底座、溶氣機構和排料機構，排料機構包括方形排料管、密封組件和刮料組件，沉淀區的內底部設置有斜面，斜面的低處與方形排料槽相對應，當污水凈化完成，需要將沉淀區內的雜質排出時，啟動密封組件，使得密封板在密封槽上滑動，使得方形排料管保持暢通后，啟動刮料組件，帶動刮料板在斜面上運動，從而利用刮料板將斜面上堆積的沉淀，向方形排料槽的方向推動，使得斜面上的沉淀通過方形排料管排出，采用上述結構，不需要對沉淀區內沖水，從而減少水資源的浪費。
權利要求書
1.一種氣浮污水凈化系統，包括氣浮機、底座和溶氣機構，所述氣浮機的底部設置有所述底座，所述氣浮機的內部設置有第一隔板和第二隔板，所述第一隔板和所述第二隔板將所述氣浮機的內部由左至右依次分隔為濾渣區、溶氣區和氣浮區，所述濾渣區的上方設置有濾渣籃，所述濾渣區的底部設置有沉淀區，所述溶氣區的內部設置有所述溶氣機構，其特征在于，還包括排料機構；所述排料機構包括方形排料管、密封組件和刮料組件，所述沉淀區的側面設置有方形排料槽，所述方形排料管與所述氣浮機的側壁拆卸連接，并與所述方形排料槽相對應，所述方形排料管的上方安裝有所述密封組件，所述密封組件的輸出端設置有密封板，所述方形排料管的上方還設置有密封槽，所述密封板與所述密封槽相適配，所述沉淀區的內底部設置有斜面，所述斜面的低處與所述方形排料槽相對應，所述沉淀區的內側壁上安裝有所述刮料組件，所述刮料組件的輸出端設置有刮料板，所述刮料板與所述斜面相對應。
2.如權利要求1所述的氣浮污水凈化系統，其特征在于，所述密封組件包括支架、電動推桿和連接塊，所述支架與所述方形排料管拆卸連接，并位于所述方形排料管的上方，所述電動推桿的安裝端與所述支架拆卸連接，所述電動推桿的輸出端設置有所述連接塊，所述連接塊與所述密封板拆卸連接。
3.如權利要求1所述的氣浮污水凈化系統，其特征在于，所述刮料組件包括滑軌、伺服電機、絲桿、絲桿套、滑動板和連接件，所述滑軌安裝在所述沉淀區的內側壁上，所述滑軌與所述斜面相平行，所述滑軌上滑動設置有所述滑動板，所述伺服電機安裝在所述氣浮機的外部，所述伺服電機的輸出端設置有所述絲桿，所述絲桿貫穿所述氣浮機的殼體，并位于所述滑軌的內部，所述絲桿上設置有所述絲桿套，所述絲桿套與所述滑動板拆卸連接，所述連接件的一端與所述滑動板拆卸連接，所述連接件的另一端與所述刮料板拆卸連接。
4.如權利要求3所述的氣浮污水凈化系統，其特征在于，所述連接件包括連接桿、第一固定塊和第二固定塊，所述連接桿的一端與所述第一固定塊固定連接，所述連接桿的另一端與所述第二固定塊固定連接，所述第一固定塊與所述滑動板拆卸連接，所述第二固定塊與所述刮料板拆卸連接。
5.如權利要求3所述的氣浮污水凈化系統，其特征在于，所述氣浮污水凈化系統還包括防護組件，所述防護組件包括第一橡膠板和第二橡膠板，所述滑動板包括板體和工字板，所述板體與所述滑軌滑動連接，所述板體靠近所述滑軌的一端設置有所述工字板，所述工字板與所述絲桿套拆卸連接，所述第一橡膠板和所述第二橡膠板均與所述滑軌拆卸連接，并分別位于所述滑軌的內部的兩側，所述工字板的豎直段位于所述第一橡膠板和所述第二橡膠板之間。
6.如權利要求5所述的氣浮污水凈化系統，其特征在于，所述第一橡膠板和所述第二橡膠板均包括安裝板和橡膠板本體，所述橡膠板本體的一端設置有所述安裝板，所述安裝板與所述滑軌的內側壁拆卸連接。
7.如權利要求1所述的氣浮污水凈化系統，其特征在于，所述溶氣機構包括驅動電機、攪拌軸、攪拌葉片、空氣壓縮機和環狀布氣鋼管，所述驅動電機和所述空氣壓縮機均安裝在所述底座的內部，所述驅動電機的輸出端設置有所述攪拌軸，所述攪拌軸貫穿所述底座的頂部和所述氣浮機的底部，所述攪拌軸位于所述氣浮機的內部的一端設置有所述攪拌葉片，所述攪拌葉片位于所述溶氣區的內部，所述空氣壓縮機的輸出端設置有所述環狀布氣鋼管，所述環狀布氣鋼管穿透所述底座的頂部和所述氣浮機的頂部，所述環狀布氣鋼管位于所述溶氣區內的一端環繞設置在所述攪拌葉片的外部。
發明內容
本發明的目的在于提供一種氣浮污水凈化系統，解決現有技術中的污水凈化氣浮機上并未設置排料機構，當通過設置在沉淀區的側壁上的第一排污口將沉淀區內的雜質進行排出時，需要向沉淀區的內部沖水，使得雜質順著水從第一排污口排出，造成了水資源的浪費的問題。

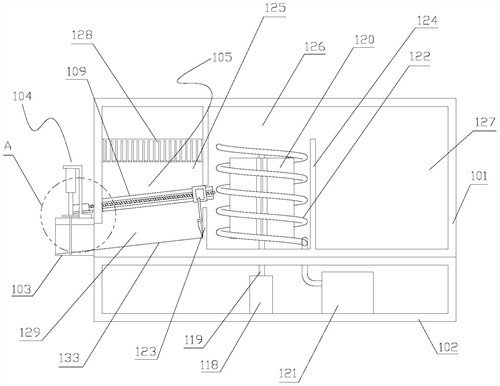

為實現上述目的，本發明提供了一種氣浮污水凈化系統，包括氣浮機、底座、溶氣機構和排料機構，所述氣浮機的底部設置有所述底座，所述氣浮機的內部設置有第一隔板和第二隔板，所述第一隔板和所述第二隔板將所述氣浮機的內部由左至右依次分隔為濾渣區、溶氣區和氣浮區，所述濾渣區的上方設置有濾渣籃，所述濾渣區的底部設置有沉淀區，所述溶氣區的內部設置有所述溶氣機構；
所述排料機構包括方形排料管、密封組件和刮料組件，所述沉淀區的側面設置有方形排料槽，所述方形排料管與所述氣浮機的側壁拆卸連接，并與所述方形排料槽相對應，所述方形排料管的上方安裝有所述密封組件，所述密封組件的輸出端設置有密封板，所述方形排料管的上方還設置有密封槽，所述密封板與所述密封槽相適配，所述沉淀區的內底部設置有斜面，所述斜面的低處與所述方形排料槽相對應，所述沉淀區的內側壁上安裝有所述刮料組件，所述刮料組件的輸出端設置有刮料板，所述刮料板與所述斜面相對應。
其中，所述密封組件包括支架、電動推桿和連接塊，所述支架與所述方形排料管拆卸連接，并位于所述方形排料管的上方，所述電動推桿的安裝端與所述支架拆卸連接，所述電動推桿的輸出端設置有所述連接塊，所述連接塊與所述密封板拆卸連接。
其中，所述刮料組件包括滑軌、伺服電機、絲桿、絲桿套、滑動板和連接件，所述滑軌安裝在所述沉淀區的內側壁上，所述滑軌與所述斜面相平行，所述滑軌上滑動設置有所述滑動板，所述伺服電機安裝在所述氣浮機的外部，所述伺服電機的輸出端設置有所述絲桿，所述絲桿貫穿所述氣浮機的殼體，并位于所述滑軌的內部，所述絲桿上設置有所述絲桿套，所述絲桿套與所述滑動板拆卸連接，所述連接件的一端與所述滑動板拆卸連接，所述連接件的另一端與所述刮料板拆卸連接。
其中，所述連接件包括連接桿、第一固定塊和第二固定塊，所述連接桿的一端與所述第一固定塊固定連接，所述連接桿的另一端與所述第二固定塊固定連接，所述第一固定塊與所述滑動板拆卸連接，所述第二固定塊與所述刮料板拆卸連接。
其中，所述氣浮污水凈化系統還包括防護組件，所述防護組件包括第一橡膠板和第二橡膠板，所述滑動板包括板體和工字板，所述板體與所述滑軌滑動連接，所述板體靠近所述滑軌的一端設置有所述工字板，所述工字板與所述絲桿套拆卸連接，所述第一橡膠板和所述第二橡膠板均與所述滑軌拆卸連接，并分別位于所述滑軌的內部的兩側，所述工字板的豎直段位于所述第一橡膠板和所述第二橡膠板之間。
其中，所述第一橡膠板和所述第二橡膠板均包括安裝板和橡膠板本體，所述橡膠板本體的一端設置有所述安裝板，所述安裝板與所述滑軌的內側壁拆卸連接。
其中，所述溶氣機構包括驅動電機、攪拌軸、攪拌葉片、空氣壓縮機和環狀布氣鋼管，所述驅動電機和所述空氣壓縮機均安裝在所述底座的內部，所述驅動電機的輸出端設置有所述攪拌軸，所述攪拌軸貫穿所述底座的頂部和所述氣浮機的底部，所述攪拌軸位于所述氣浮機的內部的一端設置有所述攪拌葉片，所述攪拌葉片位于所述溶氣區的內部，所述空氣壓縮機的輸出端設置有所述環狀布氣鋼管，所述環狀布氣鋼管穿透所述底座的頂部和所述氣浮機的頂部，所述環狀布氣鋼管位于所述溶氣區內的一端環繞設置在所述攪拌葉片的外部。
本發明的一種氣浮污水凈化系統，包括氣浮機、底座、溶氣機構和排料機構，所述排料機構包括方形排料管、密封組件和刮料組件，所述沉淀區的內底部設置有斜面，所述斜面的低處與所述方形排料槽相對應，當污水凈化完成，需要將所述沉淀區內的雜質排出時，啟動所述密封組件，使得所述密封板在所述密封槽上滑動，使得所述方形排料管保持暢通后，啟動所述刮料組件，帶動所述刮料板在所述斜面上運動，從而利用所述刮料板將所述斜面上堆積的沉淀，向所述方形排料槽的方向推動，使得所述斜面上的沉淀通過所述方形排料管排出，采用上述結構，不需要對所述沉淀區內沖水，從而減少水資源的浪費。
（發明人：黃靖）
