公布日：2023.03.07
申請日：2022.08.29
分類號：C02F9/00(2023.01)I;B01D29/03(2006.01)I;B01D29/64(2006.01)I;C02F103/34(2006.01)N;C02F1/44(2023.01)N
摘要
本發明公開了一種化工高鹽廢水DTRO處理機，包括底板、過濾箱、處理箱、清理結構和調節結構；所述清理結構包括隔板和活動板，所述隔板一側側面固接有滑板，所述活動板內側面開有滑槽，所述滑板與所述滑槽滑動連接，所述滑板底端固接有連接板，兩個所述連接板之間設有清潔輥，且所述清潔輥兩端分別與兩個所述連接板轉動連接；所述活動板外側面固接有連接塊，所述連接塊頂端開有螺紋孔，所述過濾箱頂端固接有電機，所述電機輸出端固接有螺桿，且所述螺桿與所述螺紋孔螺紋連接。通過電機工作可驅動活動板順著滑板滑動，進一步帶動清潔輥?lái)樦鵀V網滾動，從而對濾網進行清理，再通過排污口可將過濾箱內部的雜質排出外界，操作時較為簡單。
權利要求書
1.一種化工高鹽廢水DTRO處理機，其特征在于：包括底板（2）、過濾箱（3）、處理箱（10）、清理結構和調節結構；所述清理結構包括隔板（23）和活動板（17），所述隔板（23）一側側面固接有滑板（22），所述活動板（17）內側面開有滑槽（171），所述滑板（22）與所述滑槽（171）滑動連接，所述滑板（22）底端固接有連接板（18），兩個所述連接板（18）之間設有清潔輥（19），且所述清潔輥（19）兩端分別與兩個所述連接板（18）轉動連接；所述活動板（17）外側面固接有連接塊（16），所述連接塊（16）頂端開有螺紋孔（161），所述過濾箱（3）頂端固接有電機（4），所述電機（4）輸出端固接有螺桿（15），且所述螺桿（15）與所述螺紋孔（161）螺紋連接；所述調節結構包括安裝箱（26）和密封板（31），所述安裝箱（26）一側設有密封板（31），所述密封板（31）與所述安裝箱（26）卡合連接，所述密封板（31）與所述安裝箱（26）內側壁均固接有卡板（27），且所述卡板（27）內側卡合有DTRO膜（28）；所述安裝箱（26）與所述密封板（31）兩側分別固接有第一側板（261）與第二側板（311），所述第一側板（261）外側面固接有螺紋柱（32），所述第二側板（311）側面開有通孔（3111），所述螺紋柱（32）外端貫穿所述通孔（3111），且所述螺紋柱（32）外端螺紋連接有固定螺母（33）。

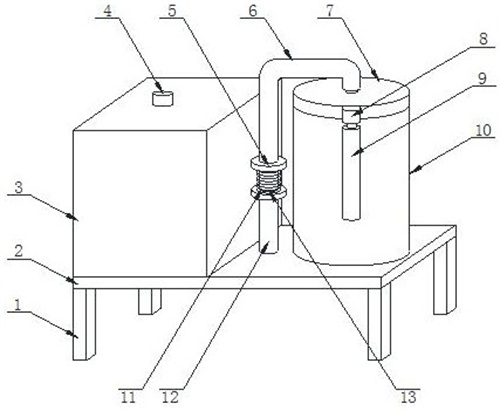

2.根據權利要求1所述的一種化工高鹽廢水DTRO處理機，其特征在于：所述底板（2）底端對稱分布有四個支撐柱（1），所述支撐柱（1）頂端與所述底板（2）固接，所述過濾箱（3）位于所述處理箱（10）左側，且所述過濾箱（3）、所述處理箱（10）均與所述底板（2）頂端固接。
3.根據權利要求2所述的一種化工高鹽廢水DTRO處理機，其特征在于：所述過濾箱（3）頂端外側面固接有進液口（14），所述過濾箱（3）內部固接有所述隔板（23），所述隔板（23）底端設有濾網（24），且所述清潔輥（19）與所述濾網（24）表面貼合。
4.根據權利要求1所述的一種化工高鹽廢水DTRO處理機，其特征在于：兩個所述滑板（22）對稱分布于所述隔板（23）左側側面，所述滑板（22）為凸字型結構，所述滑槽（171）為凹字型結構，且所述滑板（22）與所述滑槽（171）尺寸相匹配。
5.根據權利要求1所述的一種化工高鹽廢水DTRO處理機，其特征在于：所述底板（2）底端固接有排污口（20），所述排污口（20）與所述隔板（23）左側內部連通，且所述排污口（20）底端螺紋連接有蓋板。
6.根據權利要求1所述的一種化工高鹽廢水DTRO處理機，其特征在于：所述處理箱（10）頂端設有頂板（7），所述安裝箱（26）頂端與所述頂板（7）底端固接，所述頂板（7）頂端固接有活動管（6），所述安裝箱（26）內部設有布水箱（25），且所述活動管（6）頂端與所述布水箱（25）內部連通。
7.根據權利要求6所述的一種化工高鹽廢水DTRO處理機，其特征在于：所述底板（2）底端固接有水泵（21），所述水泵（21）輸入端與所述隔板（23）右側連通，所述水泵（21）輸出端與固定管（12）底端固接，所述固定管（12）與所述活動管（6）之間設有連接管（11），且所述連接管（11）兩端分別與所述固定管（12）、所述活動管（6）滑動連接；所述固定管（12）頂端與所述活動管（6）底端均固接有限位板（5），兩個所述限位板（5）之間設有彈簧（13），且所述彈簧（13）套接于所述活動管（6）表面。
8.根據權利要求1所述的一種化工高鹽廢水DTRO處理機，其特征在于：多個所述DTRO膜（28）等距離分布于所述安裝箱（26）內部，所述密封板（31）與所述安裝箱（26）滑動連接，且所述卡板（27）為環形結構。
9.根據權利要求6所述的一種化工高鹽廢水DTRO處理機，其特征在于：所述頂板（7）側面固接有圓板（8），所述處理箱（10）兩側均固接有液壓桿（9），且所述液壓桿（9）輸出端與所述圓板（8）底端固接。
10.根據權利要求1所述的一種化工高鹽廢水DTRO處理機，其特征在于：所述安裝箱（26）底端設有凈化箱（29），所述凈化箱（29）與所述底板（2）頂端固接，且所述安裝箱（26）與所述凈化箱（29）連通；所述底板（2）固接有排液口（30），且所述排液口（30）與所述排液口（30）內部連通。
發明內容
一種化工高鹽廢水DTRO處理機，包括底板、過濾箱、處理箱、清理結構和調節結構；所述清理結構包括隔板和活動板，所述隔板一側側面固接有滑板，所述活動板內側面開有滑槽，所述滑板與所述滑槽滑動連接，所述滑板底端固接有連接板，兩個所述連接板之間設有清潔輥，且所述清潔輥兩端分別與兩個所述連接板轉動連接；所述活動板外側面固接有連接塊，所述連接塊頂端開有螺紋孔，所述過濾箱頂端固接有電機，所述電機輸出端固接有螺桿，且所述螺桿與所述螺紋孔螺紋連接；所述調節結構包括安裝箱和密封板，所述安裝箱一側設有密封板，所述密封板與所述安裝箱卡合連接，所述密封板與所述安裝箱內側壁均固接有卡板，且所述卡板內側卡合有DTRO膜；所述安裝箱與所述密封板兩側分別固接有第一側板與第二側板，所述第一側板外側面固接有螺紋柱，所述第二側板側面開有通孔，所述螺紋柱外端貫穿所述通孔，且所述螺紋柱外端螺紋連接有固定螺母。
進一步地，所述底板底端對稱分布有四個支撐柱，所述支撐柱頂端與所述底板固接，所述過濾箱位于所述處理箱左側，且所述過濾箱、所述處理箱均與所述底板頂端固接。
進一步地，所述過濾箱頂端外側面固接有進液口，所述過濾箱內部固接有所述隔板，所述隔板底端設有濾網，且所述清潔輥與所述濾網表面貼合。
進一步地，兩個所述滑板對稱分布于所述隔板左側側面，所述滑板為凸字型結構，所述滑槽為凹字型結構，且所述滑板與所述滑槽尺寸相匹配。
進一步地，所述底板底端固接有排污口，所述排污口與所述隔板左側內部連通，且所述排污口底端螺紋連接有蓋板。
進一步地，所述處理箱頂端設有頂板，所述安裝箱頂端與所述頂板底端固接，所述頂板頂端固接有活動管，所述安裝箱內部設有布水箱，且所述活動管頂端與所述布水箱內部連通。
進一步地，所述底板底端固接有水泵，所述水泵輸入端與所述隔板右側連通，所述水泵輸出端與固定管底端固接，所述固定管與所述活動管之間設有連接管，且所述連接管兩端分別與所述固定管、所述活動管滑動連接；所述固定管頂端與所述活動管底端均固接有限位板，兩個所述限位板之間設有彈簧，且所述彈簧套接于所述活動管表面。
進一步地，多個所述DTRO膜等距離分布于所述安裝箱內部，所述密封板與所述安裝箱滑動連接，且所述卡板為環形結構。
進一步地，所述頂板側面固接有圓板，所述處理箱兩側均固接有液壓桿，且所述液壓桿輸出端與所述圓板底端固接。
進一步地，所述安裝箱底端設有凈化箱，所述凈化箱與所述底板頂端固接，且所述安裝箱與所述凈化箱連通；所述底板固接有排液口，且所述排液口與所述排液口內部連通。
通過本發明上述實施例，通過電機工作可驅動螺桿轉動，在螺桿與螺紋孔的螺合下可驅動活動板順著滑板滑動，進一步帶動清潔輥?lái)樦鵀V網滾動，從而對濾網進行清理，再通過排污口可將過濾箱內部的雜質排出外界，操作時較為簡單。
（發明人：董新華）
