公布日：2023.02.03

申請日：2022.10.24

分類號：C02F9/00(2023.01)I;C02F1/66(2006.01)I;C02F1/00(2006.01)I;C02F1/52(2006.01)I;C02F101/20(2006.01)N;C02F103/16(2006.01)N

摘要

本發明公開了一種電鍍污水零排放處理裝置及其處理工藝，包括底板，所述底板的頂部設置有升溫機構，所述升溫機構的頂部安裝有沉降機構，所述沉降機構的后部安裝有投料機構，本發明涉及污水處理技術領域。該電鍍污水零排放處理裝置及其處理工藝，通過在加熱箱的頂部分別安裝第一水箱、第二水箱和第三水箱，在搭配水泵以及投料機構進行使用，這些結構的聯合作用，能夠?qū)㈦婂儚U水進行分級處理，每次的單獨處理通過往其內部添加合適的石灰乳能夠?qū)⒉煌?/span>PH值的金屬氫氧化物進行單獨沉降，使得廢水中的不同金屬顆粒可以單獨收集，方便后續對金屬顆粒的回收利用，減少了資源上的浪費。

權利要求書

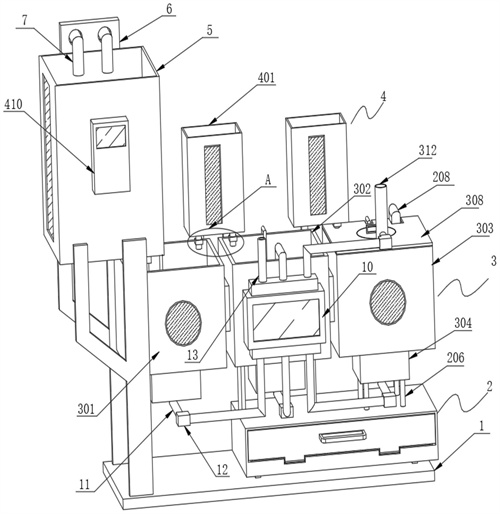

1.一種電鍍污水零排放處理裝置，包括底板(1)，其特征在于：所述底板(1)的頂部設置有升溫機構(2)，所述升溫機構(2)的頂部安裝有沉降機構(3)，所述沉降機構(3)的后部安裝有投料機構(4)；所述沉降機構(3)包括第一水箱(301)、第二水箱(302)和第三水箱(303)，所述第一水箱(301)、第二水箱(302)和第三水箱(303)均通過支架固定連接于加熱箱(201)的頂部，所述第一水箱(301)、第二水箱(302)和第三水箱(303)的底部均通過開設開口固定連接有排液箱(304)，右側所述排液箱(304)底部?jī)蓚?cè)的前部與后部均通過開設開口固定連接有隔熱筒(206)，且隔熱筒(206)的底端貫穿加熱箱(201)并延伸至加熱箱(201)的內部，所述隔熱筒(206)的內側設置有導熱桿(207)，所述加熱箱(201)的后部通過開設開口固定連接有導氣管(208)，且導氣管(208)的頂端延伸至第三水箱(303)的內側；所述第一水箱(301)、第二水箱(302)和第三水箱(303)內腔的底部放置有與排液箱(304)相配合使用的導流框(305)，所述導流框(305)內腔的底部開設有貫穿至底部的螺紋槽(306)，所述螺紋槽(306)的內側螺紋連接有濾筒(307)，所述第三水箱(303)的頂部安裝有頂蓋(308)，所述頂蓋(308)的頂部開設有環形口(310)，所述環形口(310)的內側放置有密封蓋(309)，所述頂蓋(308)頂端的前側通過開設開口固定連接有出氣管(312)，所述濾筒(307)內腔的底部固定安裝有把手(311)；所述第二水箱(302)的表面固定連接有水泵(10)，所述水泵(10)的進水口固定連接有三個第二排液管(11)，三個所述第二排液管(11)的底端分別與三個排液箱(304)固定連通，所述第二排液管(11)的表面固定安裝有第二電磁閥(12)，所述水泵(10)的出水口固定安裝有三個導液管(13)，右側所述導液管(13)的頂端與出氣管(312)的表面固定連通，中部所述導液管(13)的頂端延伸至第二水箱(302)內側；所述投料機構(4)包括集液箱(401)且集液箱(401)設置有兩個，兩個所述集液箱(401)分別通過固定塊固定連接于第一水箱(301)、第二水箱(302)和第三水箱(303)的后部之間，左側所述集液箱(401)底部的兩側和右側集液箱(401)底部的右側均固定連通有與第一水箱(301)、第二水箱(302)和第三水箱(303)相配合使用的投劑管(402)，所述投劑管(402)的表面安裝有第三電磁閥(403)；所述第一水箱(301)、第二水箱(302)和第三水箱(303)的后部均固定連接有定位盒(404)，所述定位盒(404)的內側滑動安裝有U型桿(405)，三個所述U型桿(405)的一端分別延伸至第一水箱(301)、第二水箱(302)和第三水箱(303)內側，所述U型桿(405)延伸至第一水箱(301)、第二水箱(302)和第三水箱(303)內部的一端固定連接有浮力塊(406)，所述定位盒(404)內腔的右側開設有安裝槽(407)，且安裝槽(407)設置有若干個，所述安裝槽(407)的內側安裝有紅外感應器(408)，所述U型桿(405)位于定位盒(404)內部的一端固定連接有與紅外感應器(408)相配合使用的標識板(409)。

2.根據權利要求1所述的電鍍污水零排放處理裝置，其特征在于：所述升溫機構(2)包括加熱箱(201)，所述加熱箱(201)通過固定塊固定安裝于底板(1)的頂部，所述加熱箱(201)內腔的底部通過開設開口固定安裝有加熱板(202)，且加熱板(202)設置有若干個，所述加熱箱(201)內腔的兩側均固定連接有滑槽板(203)，所述滑槽板(203)的內部滑動安裝有滑塊(204)，兩個所述滑塊(204)之間固定連接有放置框(205)。

3.根據權利要求1所述的電鍍污水零排放處理裝置，其特征在于：所述底板(1)頂部的左側通過支架固定連接有預制箱(5)，所述預制箱(5)后部的上部通過固定塊固定連接有限位板(6)，所述限位板(6)表面的兩側均通過開設開口固定連接有入液管(7)，所述預制箱(5)底部的前部與后部均通過開設開口固定連接有第一排液管(8)，且第一排液管(8)的底端延伸至第一水箱(301)的內部，所述第一排液管(8)的表面固定安裝有第一電磁閥(9)。

4.根據權利要求3所述的電鍍污水零排放處理裝置，其特征在于：所述預制箱(5)的表面固定連接有中央處理器(410)，所述紅外感應器(408)和中央處理器(410)的輸出端均與數據對比器(412)的輸入端連接，所述數據對比器(412)的輸出端與反饋模塊(413)的輸入端連接，所述反饋模塊(413)和按鍵(411)的輸出端均與中央處理器(410)的輸入端連接，所述中央處理器(410)的輸出端與第三電磁閥(403)的輸入端連接。

5.一種根據權利要求4所述的電鍍污水零排放處理裝置的處理工藝，其特征在于：具體包括以下步驟：S1、將兩個入液管(7)分別與廢水池進行連接，然后將電鍍廢水引入預制箱(5)的內側，并通過按鍵(411)對中央處理器(410)輸入數據設定，隨后啟動若干個加熱板(202)對加熱箱(201)的內部進行加溫，待預制箱(5)內部被注滿后，往其內部加入堿性溶液，堿性溶液與廢水混合后與廢水內部不同的金屬雜質進行反應，在這個過程中往兩個集液箱(401)的內部分別加入注滿石灰乳與明礬，靜置一段時間后，廢水中生成沉淀所需不同pH值的金屬氫氧化物，待金屬氫氧化物生成完成后進入分級提取工序；S2、分級提取工序中，將第一電磁閥(9)打開使得預制箱(5)內部的廢水通過第一排液管(8)流入第一水箱(301)的內部，廢水在第一水箱(301)內部注入時U型桿(405)在浮力塊(406)的浮力下緩慢上升，同時標識板(409)上升依次與若干個紅外感應器(408)進行掃描記錄時間并將數據實時傳遞給數據對比器(412)，在U型桿(405)停止上升后數據對比器(412)結合中央處理器(410)的設定數據進行對比，然后通過反饋模塊(413)將數據結果反饋給中央處理器(410)，中央處理器(410)接收數據后根據時間點最近觸發的紅外感應器(408)啟動第三電磁閥(403)，將石灰乳定量的投入至第一水箱(301)的內部，定量的石灰乳進入廢水中，利用不同的金屬氫氧化物在不同的pH值下沉淀析出的特性，使得沉淀所需pH值低的金屬氫氧化物預先凝結快速沉淀至濾筒(307)的內部，待靜置一段時間后，水泵(10)啟動并打開第一水箱(301)下方的第二電磁閥(12)，使得廢水通過第二電磁閥(12)以及相應的導液管(13)流入第二水箱(302)的內部，在這個過程中先一步沉淀的金屬氫氧化物全部被留在了濾筒(307)的內部，廢水流入第二水箱(302)依然通過中央處理器(410)開啟第三電磁閥(403)進行石灰乳定量投放，待第二水箱(302)內部廢水中的金屬再次被沉淀后水泵(10)將最終的廢水注入第三水箱(303)，此時進行最后的處理工序；S3、當經過多次沉降的廢水進入第三水箱(303)內部時，廢水中所包含的金屬雜質以及降到最低，中央處理器(410)啟動第三電磁閥(403)將明礬定量投入第三水箱(303)的內部，在這個過程中相關人員通過把手(311)對第一水箱(301)和第二水箱(302)內部的濾筒(307)進行旋轉將其取出，然后打開加熱箱(201)將濾筒(307)內部的金屬氫氧化物傾倒在放置框(205)內側攤平，然后推入加熱箱(201)內部進行高溫加熱，導熱桿(207)將部分熱量導入第三水箱(303)的內部對廢水進行加溫，提高明礬與廢水的反應，使得廢水中的雜質能夠快速進行沉降，并且高溫加熱時產生的廢氣會通過導氣管(208)進入廢水中進行過濾并從出氣管(312)出排走，金屬氫氧化物經過高溫加熱后重新生成了金屬氧化物，待完成后對其進行回收利用，而第三水箱(303)內部廢水經過明礬沉淀后其內部的雜質已高效去除，然后水泵(10)啟動將水抽出并進行下一步的消毒工序，相關人員將密封蓋(309)打開將第三水箱(303)內部的濾筒(307)清理并重新安裝回，隨后進行下一批次的污水處理工序。

發明內容

針對現有技術的不足，本發明提供了一種電鍍污水零排放處理裝置及其處理工藝，解決了當前的電鍍廢水處理裝置只能夠通過絮凝劑進行絮凝，造成廢水內不同的金屬顆粒混亂凝結，不利于后續進行分類回收利用的問題。

為實現以上目的，本發明通過以下技術方案予以實現：一種電鍍污水零排放處理裝置，包括底板，所述底板的頂部設置有升溫機構，所述升溫機構的頂部安裝有沉降機構，所述沉降機構的后部安裝有投料機構。

優選的，所述升溫機構包括加熱箱，所述加熱箱通過固定塊固定安裝于底板的頂部，所述加熱箱內腔的底部通過開設開口固定安裝有加熱板，且加熱板設置有若干個，所述加熱箱內腔的兩側均固定連接有滑槽板，所述滑槽板的內部滑動安裝有滑塊，兩個所述滑塊之間固定連接有放置框。

優選的，所述沉降機構包括第一水箱、第二水箱和第三水箱，所述第一水箱、第二水箱和第三水箱均通過支架固定連接于加熱箱的頂部，所述第一水箱、第二水箱和第三水箱的底部均通過開設開口固定連接有排液箱，右側所述排液箱底部?jī)蓚?cè)的前部與后部均通過開設開口固定連接有隔熱筒，且隔熱筒的底端貫穿加熱箱并延伸至加熱箱的內部，所述隔熱筒的內側設置有導熱桿，所述加熱箱的后部通過開設開口固定連接有導氣管，且導氣管的頂端延伸至第三水箱的內側。

優選的，所述第一水箱、第二水箱和第三水箱內腔的底部放置有與排液箱相配合使用的導流框，所述導流框內腔的底部開設有貫穿至底部的螺紋槽，所述螺紋槽的內側螺紋連接有濾筒，所述第三水箱的頂部安裝有頂蓋，所述頂蓋的頂部開設有環形口，所述環形口的內側放置有密封蓋，所述頂蓋頂端的前側通過開設開口固定連接有出氣管，所述濾筒內腔的底部固定安裝有把手。

優選的，所述底板頂部的左側通過支架固定連接有預制箱，所述預制箱后部的上部通過固定塊固定連接有限位板，所述限位板表面的兩側均通過開設開口固定連接有入液管，所述預制箱底部的前部與后部均通過開設開口固定連接有第一排液管，且第一排液管的底端延伸至第一水箱的內部，所述第一排液管的表面固定安裝有第一電磁閥。

優選的，所述第二水箱的表面固定連接有水泵，所述水泵的進水口固定連接有三個第二排液管，三個所述第二排液管的底端分別與三個排液箱固定連通，所述第二排液管的表面固定安裝有第二電磁閥，所述水泵的出水口固定安裝有三個導液管，右側所述導液管的頂端與出氣管的表面固定連通，中部所述導液管的頂端延伸至第二水箱內側。

優選的，所述投料機構包括集液箱且集液箱設置有兩個，兩個所述集液箱分別通過固定塊固定連接于第一水箱、第二水箱和第三水箱的后部之間，左側所述集液箱底部的兩側和右側集液箱底部的右側均固定連通有與第一水箱、第二水箱和第三水箱相配合使用的投劑管，所述投劑管的表面安裝有第三電磁閥。

優選的，所述第一水箱、第二水箱和第三水箱的后部均固定連接有定位盒，所述定位盒的內側滑動安裝有U型桿，三個所述U型桿的一端分別延伸至第一水箱、第二水箱和第三水箱內側，所述U型桿延伸至第一水箱、第二水箱和第三水箱內部的一端固定連接有浮力塊，所述定位盒內腔的右側開設有安裝槽，且安裝槽設置有若干個，所述安裝槽的內側安裝有紅外感應器，所述U型桿位于定位盒內部的一端固定連接有與紅外感應器相配合使用的標識板。

優選的，所述預制箱的表面固定連接有中央處理器，所述紅外感應器和中央處理器的輸出端均與數據對比器的輸入端連接，所述數據對比器的輸出端與反饋模塊的輸入端連接，所述反饋模塊和按鍵的輸出端均與中央處理器的輸入端連接，所述中央處理器的輸出端與第三電磁閥的輸入端連接。

本發明還公開了一種電鍍污水零排放處理裝置的處理工藝，具體包括以下步驟：

S1、使用前，首先將兩個入液管分別與廢水池進行連接，然后將電鍍廢水引入預制箱的內側，并通過按鍵對中央處理器輸入數據設定，隨后啟動若干個加熱板對加熱箱的內部進行加溫，待預制箱內部被注滿后，往其內部加入堿性溶液，堿性溶液與廢水混合后與廢水內部不同的金屬雜質進行反應，在這個過程中往兩個集液箱的內部分別加入注滿石灰乳與明礬，靜置一段時間后，廢水中會生成沉淀所需不同PH值的金屬氫氧化物，待金屬氫氧化物生成完成后進入分級提取工序；

S2、分級提取工序中，將第一電磁閥打開使得預制箱內部的廢水通過第一排液管流入第一水箱的內部，廢水在第一水箱內部注入時U型桿在浮力塊的浮力下緩慢上升，同時標識板上升依次與若干個紅外感應器進行掃描記錄時間并將數據實時傳遞給數據對比器，在U型桿停止上升后數據對比器結合中央處理器的設定數據進行對比，然后通過反饋模塊將數據結果反饋給中央處理器，中央處理器接收數據后根據時間點最近觸發的紅外感應器啟動第三電磁閥，將石灰乳定量的投入至第一水箱的內部，定量的石灰乳進入廢水中，利用不同的金屬氫氧化物在不同的pH值下沉淀析出的特性，使得沉淀所需pH值低的金屬氫氧化物預先凝結快速沉淀至濾筒的內部，待靜置一段時間后，水泵啟動并打開第一水箱下方的第二電磁閥，使得廢水通過第二電磁閥以及相應的導液管流入第二水箱的內部，在這個過程中先一步沉淀的金屬氫氧化物全部被留在了濾筒的內部，廢水流入第二水箱依然通過中央處理器開啟第三電磁閥進行石灰乳定量投放，待第二水箱內部廢水中的金屬再次被沉淀后水泵將最終的廢水注入第三水箱，此時進行最后的處理工序；

S3、當經過多次沉降的廢水進入第三水箱內部時，廢水中所包含的金屬雜質以及降到最低，中央處理器啟動第三電磁閥將明礬定量投入第三水箱的內部，在這個過程中相關人員通過把手對第一水箱和第二水箱內部的濾筒進行旋轉將其取出，然后打開加熱箱將濾筒內部的金屬氫氧化物傾倒在放置框內側攤平，然后推入加熱箱內部進行高溫加熱，導熱桿將部分熱量導入第三水箱的內部對廢水進行加溫，提高明礬與廢水的反應，使得廢水中的雜質能夠快速進行沉降，并且高溫加熱時產生的廢氣會通過導氣管進入廢水中進行過濾并從出氣管處排走，金屬氫氧化物經過高溫加熱后重新還原成了金屬氧化物，待還原完成后對其進行回收利用，而第三水箱內部廢水經過明礬沉淀后其內部的雜質已高效去除，然后水泵啟動將水抽出并進行下一步的消毒工序，相關人員將密封蓋打開將第三水箱內部的濾筒清理并重新安裝回，隨后進行下一批次的污水處理工序。

本發明提供了一種電鍍污水零排放處理裝置及其處理工藝。與現有的技術相比具備以下有益效果：

（1）、該電鍍污水零排放處理裝置，通過在加熱箱的頂部分別安裝第一水箱、第二水箱和第三水箱，在搭配水泵以及投料機構進行使用，這些結構的聯合作用，能夠?qū)㈦婂儚U水進行分級處理，每次的單獨處理通過往其內部添加合適的石灰乳能夠?qū)⒉煌?/span>PH值的金屬氫氧化物進行單獨沉降，使得廢水中的不同金屬顆�？梢詥为�(dú)收集，方便后續對金屬顆粒的回收利用，減少了資源上的浪費。

（2）、該電鍍污水零排放處理裝置，通過在底板的頂部設置有加熱箱，并且加熱箱內腔的底部安裝有若干個加熱板，并且加熱箱與第三水箱之間設置有導熱桿和導氣管，這組結構的設置能夠在金屬氫氧化物收集后，對其進行高溫加熱，從而分解成金屬氧化物，方便后續是處理工作，同時導熱桿能夠?qū)⒉糠譄崃繉?dǎo)如第三水箱內部的廢水中，使得廢水中的絮凝劑快速反應，提高絮凝速率，并且導氣管的作用將高溫產生的廢氣通到廢水中進行過濾以及絮凝反應，提高了設備整體的實用性與功能性。

（3）、該電鍍污水零排放處理裝置，通過在第一水箱、第二水箱和第三水箱的后部設置投料機構，投料機構的設置能夠通過中央處理器和若干個紅外感應器的作用達到定量對廢水進行精準石灰乳的投放，使得金屬沉降達到自動化，減少人工直接操作參與，為工作人員帶來了便利。

（4）、該電鍍污水零排放處理裝置，通過在第一水箱、第二水箱和第三水箱的底部均安裝有排液箱，并且在其內部設置導流框、螺紋槽以及濾筒這些結構，能夠使得絮凝物可以被快速攔截，同時工作人員可以將濾筒快速拆卸，方便將其內部的物質進行收集清理，同時也能夠在后續對設備維護時快速拆卸。

（發明人：陳鐵軍;胡筱;繆園;唐洪強;吳勇強;王芳）
