公布日：2022.07.01
申請日：2022.04.29
分類號：C02F9/14(2006.01)I;C02F11/122(2019.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N;C02F101/30(2006.01)N;C02F103/20(2006.01)N
摘要
本發明公開了一種畜禽養殖廢水處理循環系統，包括預處理單元、電化學處理單元、恒溫厭氧處理單元、生物平衡單元、消毒單元、收集單元以及控制單元。預處理單元用于對養殖廢水進行過濾以及固液分離。電化學處理單元用于對廢液進行電化學處理，得到一級污水和一級污泥。恒溫厭氧處理單元用于降解一級污水中的剩余有機物，得到二級污水、二級污泥和沼氣。生物平衡單元用于對二級污水進行處理，得到三級污水和三級污泥。消毒單元用于對三級污水進行消毒處理。相比于傳統的廢水處理系統，本系統提高了廢水處理的效率和質量。
權利要求書
1.一種畜禽養殖廢水處理循環系統，其特征在于，包括預處理單元、電化學處理單元、恒溫厭氧處理單元、生物平衡單元、消毒單元、收集單元以及控制單元；其中預處理單元用于對養殖廢水進行過濾以及固液分離；固液分離后的廢液進入所述電化學處理單元；固液分離后的糞便進入所述收集單元；電化學處理單元用于對廢液進行電化學處理，去除廢液中的氨氮、重金屬離子以及有機物，得到一級污水和一級污泥；其中，一級污水進入所述恒溫厭氧處理單元，一級污泥進入所述收集單元；恒溫厭氧處理單元用于降解一級污水中的剩余有機物，得到二級污水、二級污泥和沼氣；其中，二級污水進入所述生物平衡單元，二級污泥和沼氣進入所述收集單元；生物平衡單元用于對二級污水進行除碳、脫氮、除磷以及沉淀處理，得到三級污水和三級污泥；其中，三級污水進入所述消毒單元，三級污泥進入所述收集單元；消毒單元用于對所述三級污水進行消毒處理；收集單元用于對一級污泥、二級污泥和三級污泥進行分離，分離后的液體再次進入所述電化學處理單元；控制單元用于控制所述預處理單元、電化學處理單元、恒溫厭氧處理單元、生物平衡單元、消毒單元和收集單元對養殖廢水進行工藝化處理。

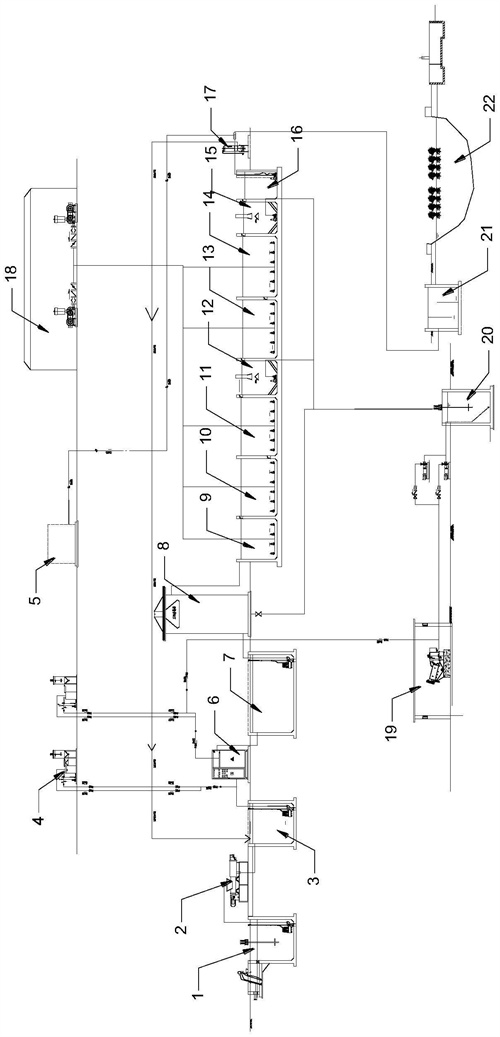

2.根據權利要求1所述的一種畜禽養殖廢水處理循環系統,其特征在于，所述收集單元包括集糞池、污泥池(20)和沼氣池；所述污泥池(20)內設置有用于泥水分離的污泥壓濾器(19)；其中，污泥壓濾器(19)的固體排料口與所述集糞池相連接。
3.根據權利要求2所述的一種畜禽養殖廢水處理循環系統,其特征在于，所述預處理單元包括廢水收集池(1)和固液分離裝置(2)；所述廢水收集池(1)的進水口設置有格柵，且廢水收集池(1)內的廢水通過水泵與所述固液分離裝置(2)的進料口相連通；所述固液分離裝置(2)分離后的固體廢物進入所述集糞池。
4.根據權利要求3所述的一種畜禽養殖廢水處理循環系統,其特征在于，所述電化學處理單元包括除渣水池(3)、密閉式電化學反應裝置(6)和兩個加藥設備(4)；所述除渣水池(3)通過水管分別與所述固液分離裝置(2)的液體出料口以及密閉式電化學反應裝置(6)的進料口相連；所述密閉式電化學反應裝置(6)內設置有渣水分離結構；兩個加藥設備(4)均與密閉式電化學反應裝置(6)相連接；其中，污泥壓濾器(19)的液體排料口與除渣水池(3)相連接。
5.根據權利要求3所述的一種畜禽養殖廢水處理循環系統,其特征在于，所述恒溫厭氧處理單元包括調節池(7)和升流式厭氧污泥床反應器(8)；所述調節池(7)用于收集所述電化學處理單元處理后的一級污水；所述升流式厭氧污泥床反應器(8)內設置有三相分離結構，所述三相分離結構的固、液、氣出口分別連接所述污泥池、所述生物平衡單元和所述沼氣池。
6.根據權利要求5所述的一種畜禽養殖廢水處理循環系統,其特征在于，所述生物平衡單元按照廢水處理工藝依次包括預硝化池(9)、第一厭氧池(10)、第一好氧池(11)、第一升流式沉淀池(12)、第二厭氧池(13)、第二好氧池(14)和第二升流式沉淀池(15)；所述硝化池(9)、第一厭氧池(10)、第一好氧池(11)、第二厭氧池(13)和第二好氧池(14)的內部均設置有曝氣器，且均通過連接有用于注入空氣的風機房(18)。
7.根據權利要求3所述的一種畜禽養殖廢水處理循環系統,其特征在于，生物平衡單元和所述消毒單元之間設置有過濾單元；所述過濾單元用于對生物平衡單元得到的三級污水進行過濾。
8.根據權利要求1所述的一種畜禽養殖廢水處理循環系統,其特征在于，還包括廢氣處理單元；所述廢氣處理單元用于處理所述預處理單元和所述電化學處理單元工作時產生的廢氣。
9.一種畜禽養殖廢水處理循環工藝，其特征在于，其應用于如權利要求1-8任意一項所述的畜禽養殖廢水處理循環系統；所述畜禽養殖廢水處理循環工藝包括以下步驟：S1、對養殖廢水先進行過濾，去除懸浮物；再固液分離，固液分離后的廢液進入所述電化學處理單元；固液分離后的糞便進入所述收集單元；S2、通過電解凝聚、電解氣浮以及電解氧化還原效應去除廢液中的氨氮、重金屬離子以及有機物，得到一級污水和一級污泥；并將一級污泥輸送到收集單元；S3、利用所述恒溫厭氧處理單元通過厭氧微生物水解酸化、厭氧發酵作用降解一級污水中的剩余有機物，得到二級污水、二級污泥和沼氣；S4、利用生物平衡工藝用于對二級污水進行除碳、脫氮、除磷以及沉淀處理，得到三級污水和三級污泥；所述三級污泥進入所述收集單元；S5、對所述三級污水進行臭氧消毒處理，去除顏色、異味和酚氯污染物，增加水中的溶解氧；消毒后的水進入生態凈化塘(22),利用生態調節使處理后的水體過渡為常態穩定水后，進行排放及回用；其中，所述收集單元中的一級污泥、二級污泥和三級污泥通過壓濾處理，將濾液重新加入到S2的步驟中進行處理。
發明內容
本發明的目的在于提供一種畜禽養殖廢水處理循環系統。所解決的技術問題為：對傳統的養殖廢水處理工藝進行改進，提高廢水處理的效率和質量。
本發明的目的可以通過以下技術方案實現：
一種畜禽養殖廢水處理循環系統，包括預處理單元、電化學處理單元、恒溫厭氧處理單元、生物平衡單元、消毒單元、收集單元以及控制單元。其中，
預處理單元用于對養殖廢水進行過濾以及固液分離。固液分離后的廢液進入電化學處理單元。固液分離后的糞便進入收集單元。
電化學處理單元用于對廢液進行電化學處理，去除廢液中的氨氮、重金屬離子以及有機物，得到一級污水和一級污泥。其中，一級污水進入恒溫厭氧處理單元，一級污泥進入收集單元。
恒溫厭氧處理單元用于降解一級污水中的剩余有機物，得到二級污水、二級污泥和沼氣。其中，二級污水進入生物平衡單元，二級污泥和沼氣進入收集單元。
生物平衡單元用于對二級污水進行除碳、脫氮、除磷以及沉淀處理，得到三級污水和三級污泥。其中，三級污水進入消毒單元，三級污泥進入收集單元。
消毒單元用于對三級污水進行消毒處理。
收集單元用于對一級污泥、二級污泥和三級污泥進行分離，分離后的液體再次進入電化學處理單元。
控制單元用于控制預處理單元、電化學處理單元、恒溫厭氧處理單元、生物平衡單元、消毒單元和收集單元對養殖廢水進行工藝化處理。
作為本發明進一步的方案：收集單元包括集糞池、污泥池和沼氣池。污泥池內設置有用于泥水分離的污泥壓濾器。其中，污泥壓濾器的固體排料口與集糞池相連接。
作為本發明進一步的方案：預處理單元包括廢水收集池和固液分離裝置。廢水收集池的進水口設置有格柵，且廢水收集池內的廢水通過水泵與固液分離裝置的進料口相連通。固液分離裝置分離后的固體廢物進入集糞池。
作為本發明進一步的方案：電化學處理單元包括除渣水池、密閉式電化學反應裝置和兩個加藥設備。除渣水池通過水管分別與固液分離裝置的液體出料口以及密閉式電化學反應裝置的進料口相連。密閉式電化學反應裝置內設置有渣水分離結構。兩個加藥設備均與密閉式電化學反應裝置相連接。其中，污泥壓濾器的液體排料口與除渣水池相連接。
作為本發明進一步的方案：恒溫厭氧處理單元包括調節池和升流式厭氧污泥床反應器。調節池用于收集電化學處理單元處理后的一級污水。升流式厭氧污泥床反應器內設置有三相分離結構，三相分離結構的固、液、氣出口分別連接污泥池、生物平衡單元和沼氣池。
作為本發明進一步的方案：生物平衡單元按照廢水處理工藝依次包括預硝化池、第一厭氧池、第一好氧池、第一升流式沉淀池、第二厭氧池、第二好氧池和第二升流式沉淀池。硝化池、第一厭氧池、第一好氧池、第二厭氧池和第二好氧池的內部均設置有曝氣器，且均通過連接有用于注入空氣的風機房。
作為本發明進一步的方案：生物平衡單元和消毒單元之間設置有過濾單元。過濾單元用于對生物平衡單元得到的三級污水進行過濾。
作為本發明進一步的方案：還包括廢氣處理單元。廢氣處理單元用于處理預處理單元和電化學處理單元工作時產生的廢氣。
本發明還公開了一種畜禽養殖廢水處理循環工藝，應用于的畜禽養殖廢水處理循環系統。畜禽養殖廢水處理循環工藝包括以下步驟：
S1、對養殖廢水先進行過濾，去除懸浮物。再固液分離，固液分離后的廢液進入電化學處理單元。固液分離后的糞便進入收集單元。
S2、通過電解凝聚、電解氣浮以及電解氧化還原效應去除廢液中的氨氮、重金屬離子以及有機物，得到一級污水和一級污泥。并將一級污泥輸送到收集單元。
S3、利用恒溫厭氧處理單元通過厭氧微生物水解酸化、厭氧發酵作用降解一級污水中的剩余有機物，得到二級污水、二級污泥和沼氣。
S4、利用生物平衡工藝用于對二級污水進行除碳、脫氮、除磷以及沉淀處理，得到三級污水和三級污泥。三級污泥進入收集單元。
S5、對三級污水進行臭氧消毒處理，去除顏色、異味和酚氯污染物，增加水中的溶解氧。消毒后的水進入生態凈化塘,利用生態調節使處理后的水體過渡為常態穩定水后，進行排放及回用。
其中，收集單元中的一級污泥、二級污泥和三級污泥通過壓濾處理，將濾液重新加入到S的步驟中進行處理。
本發明的有益效果：
本發明的畜禽養殖廢水處理循環系統過通過預處理單元去除廢水中大部分懸浮物，通過電化學處理單元術和恒溫厭氧處理單元處理去除80％左右有機物，生物平衡單元通過缺氧、好氧等生物作用，去除廢水中大部分不易降解有機物，同時去除廢水中90％以上的氨氮；通過消毒單元進一步降低廢水中有機污染物、懸浮物等含量，降低出水色度，保障出水穩定達標；通過收集單元可以對廢水進行循環處理，對沼氣進行收集，對廢物進行回收利用；通過控制單元可以實現系統的自動化工作，提高工作效率。相比于傳統的廢水處理系統，本系統提高了廢水處理的效率和質量。
（發明人：桂愛國）
