公布日：2023.02.03
申請日：2022.11.18
分類號：C02F1/461(2006.01)I;C02F101/16(2006.01)N
摘要
本發明公開了一種基于交流電解的污水脫氮裝置及方法，屬于污水處理技術領域；裝置包括電解槽、電解極板、電解填料層和交流變頻電源等，該技術以交流變頻電源作為電解電源，四氧化三鐵、碳材料混合物作為電解極板表面功能層，電解極板間填充鐵碳微電解材料，以需脫氮處理污水作為電解液組成三維電解系統，經電解處理后，污水中的硝態氮、氨氮均轉化為氮?dú)馀c污水分離，污水中的總氮、氨氮指標都可去除到滿足排放標準。
權利要求書

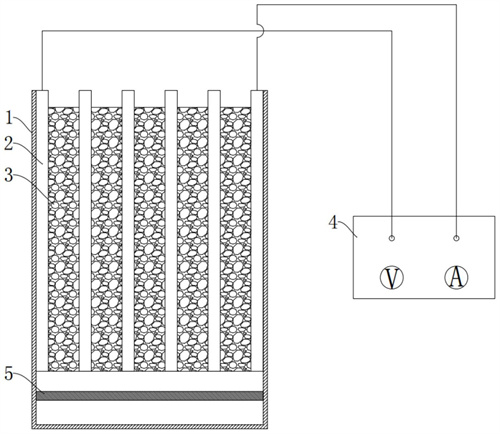

1.一種基于交流電解的污水脫氮裝置，其特征在于：包括電解槽(1)、電解極板(2)、電解填料層(3)和交流變頻電源(4)，所述電解槽(1)內安裝至少兩塊電解極板(2)，所述電解極板(2)之間具有間隙，所述電解極板(2)之間的間隙填充電解材料形成電解填料層(3)，所述電解槽(1)內最左側和最右側的電解極板(2)分別與交流變頻電源(4)電連接；所述電解極板(2)表面噴涂有功能層，所述功能層原材料組分包括四氧化三鐵與碳材料。
2.根據權利要求1所述的基于交流電解的污水脫氮裝置，其特征在于：所述電解極板(2)設置六塊，且于電解槽(1)內均勻陣列設置，相鄰電解極板(2)之間間隔15mm-25mm。
3.根據權利要求2所述的基于交流電解的污水脫氮裝置，其特征在于：所述電解材料為鐵碳微電解材料、活性炭、四氧化三鐵、鐵顆粒、碳纖維、石墨烯、碳納米管中的一種或幾種的組合。
4.根據權利要求3所述的基于交流電解的污水脫氮裝置，其特征在于：所述碳材料為石墨粉、活性炭粉、碳纖維、石墨烯和碳納米管中的一種或幾種的組合。
5.根據權利要求4所述的基于交流電解的污水脫氮裝置，其特征在于：所述功能層原材料組分還包括還原鐵粉和1％PVA水溶液。
6.根據權利要求5所述的基于交流電解的污水脫氮裝置，其特征在于：所述電解極板(2)的電極材料為活性炭纖維電極、碳纖維布電極、石墨電極、鉑銥合金電極、碳鋼電極、不銹鋼電極、鋁電極、二氧化鉛電極、碳納米管電極和石墨烯電極之一。
7.根據權利要求6所述的基于交流電解的污水脫氮裝置，其特征在于：還包括磁力攪拌器(5)，所述磁力攪拌器(5)設置于電解槽(1)底部。
8.一種基于交流電解的污水脫氮方法，其特征在于：采用權利要求1-7任一所述的污水脫氮裝置，包括以下步驟：S1、將需脫氮處理的污水通入電解槽(1)內作為電解液，用交流變頻電源(4)作為電解電源，電解極板(2)以四氧化三鐵和碳材料混合物作為功能層，電解極板(2)間填充電解材料組成三維電解系統；S2、電解極板(2)在交流變頻電源(4)作用下不斷的進行陽極、陰極的轉化，電解材料表面和內部在外加交流電場的作用下形成大量的雙性電極，并不斷的進行陽極、陰極的轉化；S3、通過交流變頻電源(4)控制電流密度、電源頻率和波形對需脫氮處理污水進行電解脫氮處理；S4、當電解極板(2)作為陽極時，氨氮在電解極板(2)被氧化成氮?dú)夂退コ�；�?dāng)電解極板(2)由陽極變?yōu)殛帢O狀態時，硝態氮在電解極板(2)表面還原成氮?dú)馊コ?/span>
9.根據權利要求8所述的基于交流電解的污水脫氮方法，其特征在于：所述步驟S3中所述的電流密度為1-100mA/cm2；所述交流變頻電源(4)的頻率為0.1-10000Hz，波形包括正弦波、方波或三角波。
發明內容
(一)要解決的技術問題
本發明要解決的技術問題是解決現有的污水脫氮處理技術存在的處理工藝復雜、化學藥劑消耗量大、成本高、二次污染等問題，通過交流電解技術、新型電解板技術對現有電化學污水脫氮處理技術進行升級，解決現有電化學污水脫氮處理存在能耗高，設備制造成本高，陽極壽命短，需對被處理水體進行ph、鹽度進行調整等的問題。
(二)技術方案
為了解決上述技術問題，本發明提供了一種基于交流電解的污水脫氮裝置，該裝置包括電解槽、電解極板、電解填料層和交流變頻電源，所述電解槽內安裝至少兩塊電解極板，所述電解極板之間具有間隙，所述電解極板之間的間隙填充電解材料形成電解填料層，所述電解槽內最左側和最右側的電解極板分別與交流變頻電源電連接；所述電解極板表面噴涂有功能層，所述功能層原材料組分包括四氧化三鐵與碳材料。
進一步，所述電解極板設置六塊，且于電解槽內均勻陣列設置，少于六塊或多于六塊需要相應的減小或者增大電源電壓，設置六塊的結構所需要的的電源電壓最方便獲得，相鄰電解極板之間間隔15mm-25mm，優選20mm，兼顧能耗與效率。
進一步，所述電解材料為鐵碳微電解材料、活性炭、四氧化三鐵、鐵顆粒、碳纖維、石墨烯、碳納米管中的一種或幾種的組合，優選鐵碳微電解材料，具體為20*40鐵碳球。
進一步，所述碳材料為石墨粉、活性炭粉、碳纖維、石墨烯和碳納米管中的一種或幾種的組合。
進一步，所述功能層原材料組分還包括還原鐵粉和1％PVA(聚乙烯醇)水溶液。
進一步，所述電解極板的電極材料為活性炭纖維電極、碳纖維布電極、石墨電極、鉑銥合金電極、碳鋼電極、不銹鋼電極、鋁電極、二氧化鉛電極、碳納米管電極和石墨烯電極之一。優選電解極板為160*60*1mmQ235碳鋼。Q235碳鋼其表面噴涂功能層，功能層涂料采用10％納米四氧化三鐵和90％的5％石墨烯水性涂料混合而成，涂層干膜厚度60微米。或Q235碳鋼，其表面壓制(噴涂)功能層，功能層涂料采用30％納米四氧化三鐵、5％石墨烯，10％活性炭粉，30％還原鐵粉和其余為1％PVA水溶液混合而成，厚度120微米，經500-650℃燒制而成。
進一步，該裝置還包括磁力攪拌器，所述磁力攪拌器設置于電解槽底部，使用磁力攪拌器對電解液(需脫氮處理的污水)進行攪拌。
本發明還提供了一種基于交流電解的污水脫氮方法，其采用上述所述的污水脫氮裝置，包括以下步驟：
S1、將需脫氮處理的污水通入電解槽內作為電解液，用交流變頻電源作為電解電源，電解極板以四氧化三鐵和碳材料混合物作為功能層，電解極板間填充電解材料組成三維電解系統；
S2、電解極板在交流變頻電源作用下不斷的進行陽極、陰極的轉化，電解材料表面和內部在外加交流電場的作用下形成大量的雙性電極，并不斷的進行陽極、陰極的轉化；
S3、通過交流變頻電源控制電流密度、電源頻率和波形對需脫氮處理污水進行電解脫氮處理；
S4、當電解極板作為陽極時，氨氮在電極板被氧化成氮?dú)夂退コ划?dāng)電解極板由陽極變?yōu)殛帢O狀態時，硝態氮的硝酸根在電解極板表面得電子還原成亞硝酸根和氮?dú)�，亞硝酸在電解極板表面又得電子還原成氮?dú)馊コ?/span>
其中，所述步驟S3中所述的電流密度為1-100mA/cm2；所述交流變頻電源的頻率為0.1-10000Hz，波形包括正弦波、方波或三角波。
1、交流電解法降解氨氮的機理如下：
1)、電解極板電解過程中產生H202并在極板表面轉化生成氧化性極強的·OH(羥基自由基)，·OH(羥基自由基)把氨氮氧化成氮?dú)夂退?/span>
2)、氨氮在電解極板處于陽極狀態時被直接氧化成氮?dú)夂退?/span>
NH3+3OH--3e-—0.5N2+3H2O
3)、當污水中有氯離子存在時，電解極板電解產生的次氯酸根可氧化去除氨氮。
2、硝態氮在電極板處于陰極態時，硝酸根在電極板表面得電子還原成亞硝酸根和氮?dú)�，亞硝酸在電極板表面得電子還原成氮?dú)馊コ?/span>
NO3-+3H2O+5e-—0.5N2+6OH-
NO3-+H2O+2e-—NO2-+2OH-
NO2-+2H2O+3e-—0.5N2+4OH-
(三)有益效果
本發明的上述技術方案具有如下優點：
1、本發明創造性采用交流變頻電源作為電解電源，電解極板的陰陽極狀態始終快速交換中，減少了極化和需處理離子傳質距離，極大地提高了效率，降低了能耗，降低了電極材料的成本，提高了電極材料的壽命。
2.由于變頻技術的使用，不同的頻率對處理過程的優勢不同，可以根據需處理污水的不同指標靈活調整頻率以達到最優處理效果，也就是說抗被處理污水指標波動性強，處理污水指標范圍大。
3、本發明創造性應用四氧化三鐵、碳材料混合物作為電解污水脫氮電解極板表面功能層，碳處理主要包含石墨粉、活性炭粉、碳纖維、石墨烯、碳納米管等，四氧化三鐵、碳材料混合物材料具有很高的電化學氧化、還原活性；且目前也未發現四氧化三鐵、碳材料混合物作為電解污水脫氮電解極板表面功能層的應用。
4、現有鐵碳微電解材料在污水處理的應用中常用壓縮空氣、調整污水鹽度、微波、超聲波等手段強化、提高處理效果。本發明以交流變頻電源作為電解電源，四氧化三鐵、碳材料混合物作為電解板表面功能層，電解板間填充鐵碳微電解材料，以需脫氮處理污水作為電解液組成三維電解系統，經電解處理后，污水中的硝態氮、氨氮均轉化為氮?dú)馀c污水分離，污水中的總氮、氨氮指標都可去除到滿足排放標準。通過交流電解技術、新型電解板技術對現有電化學污水脫氮處理技術進行升級，解決現有電化學污水脫氮處理存在能耗高，設備制造成本高，陽極壽命短，需對被處理水體進行ph、鹽度進行調整等問題。
5、本發明創造性應用鐵碳微電解材料填充電解板間，以需脫氮處理污水作為電解液組成三維電解污水脫氮系統，該三維電解污水脫氮系統由于采用交流電解的方式，導電電解填料可相對于電解極板固定，無需壓縮空氣攪拌，不會出現填料長期使用后出現板結、使用性能下降的問題，大大簡化三維電解污水脫氮系統結構。也因?yàn)槭褂媒涣麟娊獾姆绞剑F碳微電解材料的電解效率和壽命也得到極大的提高�，F(xiàn)有技術中無外加交流電場強化的方法和裝置報道。
（發明人：周敏東;胡顯梅;劉可）
