公布日：2023.03.14
申請日：2022.12.06
分類號：C02F1/04(2023.01)I;C02F3/34(2023.01)I
摘要
本發明公開了一種廢水反應釜蒸發凈化分離裝置及其運行方法，包括殼體，所述殼體下端設置有底座，所述殼體上端左側設置有進水管，所述殼體上端設置有動力機構，所述動力機構與所述殼體內攪拌機構轉動連接，所述殼體內部設置有微生物儲存機構，所述所述攪拌機構上設置有加熱機構，所述殼體內部上端設置有收集裝置，所述殼體上端右側設置有收集管，所述動力機構包括動力電機，所述動力電機安裝于所述殼體上端座上，所述動力電機下端連接轉動軸，所述轉動軸與所述攪拌機構的攪拌軸連接，所述殼體下端設置有排料口，本發明通過上述裝置能夠?qū)U水不斷反應消除，通過蒸發凈化完成對廢水的進一步處理，得到能夠直接使用的無污染水，提高了廢水再利用的技術能力。
權利要求書

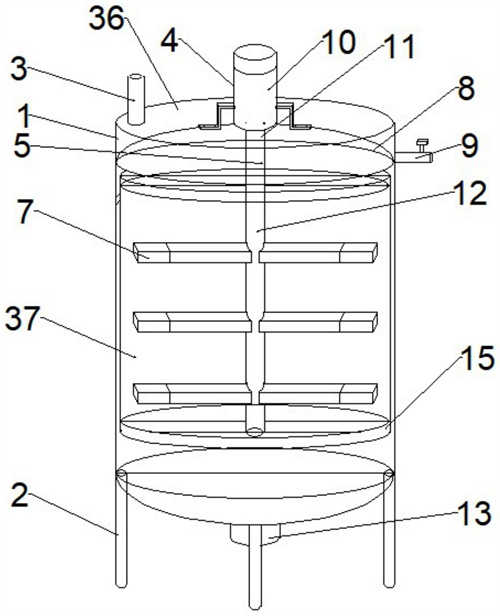

1.一種廢水反應釜蒸發凈化分離裝置，包括殼體，其特征在于，所述殼體下端設置有底座，所述殼體上端左側設置有進水管，所述殼體上端設置有動力機構，所述動力機構與所述殼體內攪拌機構轉動連接，所述殼體內部設置有微生物儲存機構，所述攪拌機構上設置有加熱機構，所述殼體內部上端設置有收集裝置，所述殼體上端右側設置有收集管，所述動力機構包括動力電機，所述動力電機安裝于所述殼體上端座上，所述動力電機下端連接轉動軸，所述轉動軸與所述攪拌機構的攪拌軸連接，所述殼體下端設置有排料口，所述微生物儲存機構安裝于所述殼體內壁上，所述微生物儲存機構包括儲存體，所述儲存體上端設置有引轉架，所述引轉架與所述轉動軸轉動連接，所述殼體內壁上設置有滑軌，所述儲存體連接于所述滑軌上；所述儲存體包括儲液柜、擠壓體和拉伸彈簧，所述儲液柜內設置有擠壓體，所述擠壓體與所述儲液柜滑動連接，所述儲液柜與擠壓體形成擠液箱，所述儲液柜上設置有噴液管，所述噴液管聯通所述擠液箱貫穿所述擠壓體與所述噴液孔體連接，所述噴液管能夠伸縮，所述擠壓體與所述拉伸彈簧一端連接，所述拉伸彈簧另一端設置于所述引轉架上。
2.根據權利要求1所述的一種廢水反應釜蒸發凈化分離裝置，其特征在于，所述攪拌軸上安裝加熱機構，所述加熱機構包括多個加熱體，多個所述加熱體分別設置于攪拌軸的上中下三層，多個加熱體對稱設置于所述攪拌軸上。
3.根據權利要求2所述的一種廢水反應釜蒸發凈化分離裝置，其特征在于，所述加熱體包括加熱殼體、加熱模塊和加熱電源，所述加熱電源安裝于所述加熱殼體靠近攪拌軸一側，所述加熱模塊與所述加熱電源連接，所述加熱模塊安裝于所述加熱電源一側，所述加熱模塊上設置有加熱絲，所述加熱絲設置于所述加熱殼體上。
4.根據權利要求3所述的一種廢水反應釜蒸發凈化分離裝置，其特征在于，所述加熱絲連接有滑動電阻片，所述滑動電阻片連接有移動機構，所述移動機構包括移動滑塊，所述移動滑塊連接于伸縮桿，所述伸縮桿一側連接有彈簧，所述彈簧安裝于所述移動機構彈座上，所述移動滑塊上端設置有滑動電阻片。
5.根據權利要求1所述的一種廢水反應釜蒸發凈化分離裝置，其特征在于，所述引轉架上設置有鏟除刮板，所述鏟除刮板安裝于所述滑軌兩側，所述鏟除刮板與所述殼體內壁成傾斜角度設置，所述鏟除刮板為硬樹脂材質，所述鏟除刮板靠近所述滑軌兩側設置有側向刮板，側向刮板與所述滑軌側面接觸。
6.根據權利要求1所述的一種廢水反應釜蒸發凈化分離裝置，其特征在于，所述殼體分為上部殼體與下部殼體，所述收集裝置設置于所述上部殼體，所述收集裝置包括收集罩，所述收集罩貫穿所述攪拌軸周側，所述收集罩下端固定連接于所述上部殼體上，所述收集罩下端最低處連接所述收集管出口。
7.根據權利要求6所述的一種廢水反應釜蒸發凈化分離裝置，其特征在于，所述收集罩為倒斗式收集罩，所述倒斗式收集罩下端為螺旋弧形，弧形最低處為收集管出口，所述收集罩上端設置有蒸汽收集孔。
8.一種廢水反應釜蒸發凈化分離裝置的運行方法，其特征在于，廢水反應釜蒸發凈化分離裝置為權利要求1到7任一權利要求所述的凈化分離裝置，包括以下步驟：S1：廢水通過所述進水管進入所述殼體內，廢水加入到殼體的下部殼體位置時，停止加注廢水，此時通過動力機構帶動攪拌軸進行旋轉，在此過程中攪拌機構下端的加熱模塊進行旋轉，在此過程中，加熱模塊不但是攪動塊也能夠進行廢水的加熱，使廢水溫度不斷上升；S2：在加熱過程中，隨著液體的攪拌情況，攪拌軸轉速不斷變快，根據攪拌軸的速度變化，加熱模塊內的移動機構的移動滑塊向外甩動，速度越快甩動距離變動，移動滑塊與滑動電阻片接觸移動，電阻絲功率不斷變大，加熱溫度不斷上升，當達到最高轉速時，加熱溫度達到最高，攪拌快速，溫度最高，反應更快；S3：在攪拌速度變快的同時，攪拌軸上帶動的引轉架也快速旋轉，在此過程中，引轉架上的儲存體帶動旋轉，同時存儲體上的儲液柜、擠壓體和拉伸彈簧之間相互作用，轉速越快擠壓體將儲液柜內的液體擠出壓力越高，拉伸彈簧收縮，擠壓體擠壓液體噴出速度變快，使其微生物液體與廢水進行反應，降低廢水濃度，提高廢水處理效率，同時為防止廢液沉淀粘結殼體內壁，通過引轉架上下端設置的鏟除刮板不斷清理殼體內壁；S4：在此過程中，反應釜內溫度不斷升高，形成蒸發，通過上部殼體上設置的倒斗式收集罩進行收集，通過收集罩蒸汽液化，液化水珠沿倒斗式收集罩外壁流落至收集罩下端弧形槽內，通過螺旋弧形槽流入收集管中，完成廢水的蒸發凈化分離過程。
發明內容
本發明的目的在于提供一種廢水反應釜蒸發凈化分離裝置及其運行方法，以解決上述背景技術中提出的問題，本發明通過上述裝置能夠?qū)U水不斷反應消除，通過蒸發凈化完成對廢水的進一步處理，得到能夠直接使用的無污染水，提高了廢水再利用的技術能力。
為實現上述目的，本發明提供如下技術方案：
一種廢水反應釜蒸發凈化分離裝置，包括殼體，所述殼體下端設置有底座，所述殼體上端左側設置有進水管，所述殼體上端設置有動力機構，所述動力機構與所述殼體內攪拌機構轉動連接，所述殼體內部設置有微生物儲存機構，所述攪拌機構上設置有加熱機構，所述殼體內部上端設置有收集裝置，所述殼體上端右側設置有收集管，所述動力機構包括動力電機，所述動力電機安裝于所述殼體上端座上，所述動力電機下端連接轉動軸，所述轉動軸與所述攪拌機構的攪拌軸連接，所述殼體下端設置有排料口，所述微生物儲存機構安裝于所述殼體內壁上，所述微生物儲存機構包括儲存體，所述儲存體上端設置有引轉架，所述引轉架與所述轉動軸轉動連接，所述殼體內壁上設置有滑軌，所述儲存體連接于所述滑軌上。
所述攪拌軸上安裝加熱機構，所述加熱機構包括多個加熱體，多個所述加熱體分別設置于攪拌軸的上中下三層，多個加熱體對稱設置于所述攪拌軸上。
所述加熱體包括加熱殼體、加熱模塊和加熱電源，所述加熱電源安裝于所述加熱殼體靠近攪拌軸一側，所述加熱模塊與所述加熱電源連接，所述加熱模塊安裝于所述加熱電源一側，所述加熱模塊上設置有加熱絲，所述加熱絲設置于所述加熱殼體上。
所述加熱絲連接有滑動電阻片，所述滑動電阻片連接有移動機構，所述移動機構包括移動滑塊，所述移動滑塊連接于伸縮桿，所述伸縮桿一側連接有彈簧，所述彈簧安裝于所述移動機構彈座上，所述移動滑座上端設置有滑動電阻片。
所述儲存體包括儲液柜、擠壓體和拉伸彈簧，所述儲液柜內設置有擠壓體，所述擠壓體與所述儲液柜滑動連接，所述儲液柜與擠壓體形成擠液箱，所述儲液柜上設置有噴液管，所述噴液管貫穿所述擠壓體，聯通所述擠壓箱和噴液孔體，所述噴液管能夠伸縮，所述擠壓體與所述拉伸彈簧一端連接，所述拉伸彈簧另一端設置于所述引轉架上。
所述引轉架上設置有鏟除刮板，所述鏟除刮板安裝于所述滑軌兩側，所述鏟除刮板與所述殼體內壁成傾斜角度設置，所述鏟除刮板為硬樹脂材質，所述鏟除刮板靠近所述滑軌兩側設置有側向刮板，側向刮板與所述滑軌側面接觸。
所述殼體分為上部殼體與下部殼體，所述收集裝置設置于所述上部殼體，所述收集裝置包括收集罩，所述收集罩貫穿所述攪拌軸周測，所述收集罩下端固定連接于所述上部殼體上，所述收集罩下端最低處連接所述收集管出口。
所述收集罩為倒斗式收集罩，所述倒斗式收集罩下端為螺旋弧形，弧形最低處為收集管出口，所述收集罩上端設置有蒸汽收集孔。
一種廢水反應釜蒸發凈化分離裝置的運行方法，包括以下步驟：
S1：廢水通過所述進水管進入所述殼體內，廢水加入到殼體的下部殼體位置時，停止加注廢水，此時通過動力機構帶動攪拌軸進行旋轉，在此過程中攪拌機構下端的加熱模塊進行旋轉，在此過程中，加熱模塊不但是攪動塊也能夠進行廢水的加熱，使廢水溫度不斷上升；
S2：在加熱過程中，隨著液體的攪拌情況，攪拌軸轉速不斷變快，根據攪拌軸的速度變化，加熱模塊內的移動機構的移動滑塊向外甩動，速度越快甩動距離變動，移動滑塊與滑動電阻片接觸移動，電阻絲功率不斷變大，加熱溫度不斷上升，當達到最高轉速時，加熱溫度達到最高，攪拌快速，溫度最高，反應更快；
S3：在攪拌速度變快的同時，攪拌軸上帶動的引轉架也快速旋轉，在此過程中，引轉架上的儲存體帶動旋轉，同時存儲體上的儲液柜、擠壓體和拉伸彈簧之間相互作用，轉速越快擠壓體將儲液柜內的液體擠出壓力越高，拉伸彈簧收縮，擠壓體擠壓液體噴出速度變快，使其微生物液體與廢水進行反應，降低廢水濃度，提高廢水處理效率，同時為防止廢液沉淀粘結殼體內壁，通過引轉架上下端設置的鏟除刮板不斷清理殼體內壁；
S4：在此過程中，反應釜內溫度不斷升高，形成蒸發，通過上部殼體上設置的倒斗式收集罩進行收集，通過收集罩蒸汽液化，液化水珠沿倒斗式收集罩外壁流落至收集罩下端弧形槽內，通過螺旋弧形槽流入收集管中，完成廢水的蒸發凈化分離過程。
與現有技術相比，本發明的有益效果是：
1.通過微生物儲存機構能夠在反應釜內進行加注微生物，不需要開蓋加入，同時提高反應時根據情況不斷加注，提高廢水的反應效率，通過溫度計攪拌速度的不斷加深，進行廢水的處理，能夠提高廢水的過程反應，溫度不斷提升的同時微生物加注也能夠根據溫度計攪拌速度進行加注，反應效率提升百分之三十，同時通過攪拌速度的提升溫度也能夠提升，在攪拌反應提高溫度上進行一致，加熱更加均勻
2.通過設計的上中下三層設計能夠是反應釜內的廢液溫度更加均勻，同時加熱體設計在攪拌軸上能夠不斷攪動加熱，是廢水的溫度升溫更加均勻，反應情況非常好。
3.加熱體設計成加熱殼體，加熱模塊和加熱電源，能夠在加熱的時根據情況進行變換，不需要外部進行供電加熱，防止出現漏電情況，同時提高使用效率。
4.設計滑動電阻片能夠調節加熱絲的加熱效率及功率，根據不同需要進行調節，通過移動滑塊進行調節電阻絲的阻值來完成對加熱功率的調節，通過轉動軸的轉速不同，產生的離心力能夠?qū)⒁苿踊瑝K向外側移動，在移動過程中移動滑塊與滑動電阻片移動產生不同電阻，達到調節電阻值得目的，從而能夠?qū)崿F(xiàn)轉速越高加熱絲加熱越快的效率，反應釜的加熱溫度越高的目的，這樣能夠根據轉速進行隨時調節，通過一個轉速的調節實現三種技術效果的目的即：溫度，攪拌速度和加注微生物計量的目的。
5.儲液柜內放置反應液體，通過擠壓體與拉伸彈簧的結構設計實現攪拌軸轉速越快離心力越高，其擠壓體擠壓微生物量越大的目的，這樣因攪拌速度提高，反應速度快，加入微生物計量多這種過程，反應效率大幅提升，實現廢水的快速反應分離的目的。
6.在反應的過程中及高溫反應的過程中會產生沉淀及廢渣，攪拌過程中廢渣容易掛壁，造成反應釜內壁上雜物越積越厚不利于反應釜的使用，后期清理麻煩，通過設計鏟除刮板能夠不斷清理廢渣提高反應釜使用效率，提高后期清理的周期，反應釜使用時間更長。
（發明人：李艷飛;李芳芳）
