公布日:2023.03.14
申請日:2022.11.18
分類號:C02F9/00(2023.01)I
摘要
本發明涉及高濃度有機廢水處理技術領域,尤其涉及一種粉狀活性焦一體化反應裝置及污水處理系統。粉狀活性焦一體化反應裝置,包括:塔體,所述塔體壁上端設置粉焦進口,塔體壁下端設置進水口,所述塔體內設置擋板葉片、內置隔板和超濾膜組件;所述擋板葉片呈圓周陣列方式設置多個,多個擋板葉片設置在塔體內與所述進水口對應高度的位置,所述擋板葉片與其徑向呈預定角度,所述進水口朝向其中一個擋板葉片;所述擋板葉片上、下各設置一內置隔板,上側內置隔板的上方設置超濾膜組件。通過該反應裝置實現了高濃度有機廢水的達標處理排放,解決了二氧化碳排放造成的環境問題,降低了污水處理成本。
權利要求書
1.一種粉狀活性焦一體化反應裝置,其特征在于,包括:塔體,所述塔體壁上端設置粉焦進口,塔體壁下端設置進水口,所述塔體內設置擋板葉片、內置隔板和超濾膜組件;所述擋板葉片呈圓周陣列方式設置多個,多個擋板葉片設置在塔體內與所述進水口對應高度的位置,所述擋板葉片與其徑向呈預定角度,所述進水口朝向其中一個擋板葉片;所述擋板葉片上、下各設置一內置隔板,上側內置隔板的上方設置超濾膜組件。
2.如權利要求1所述的粉狀活性焦一體化反應裝置,其特征在于,所述擋板葉片與其徑向的預定角度α為45°,所述進水口與其徑向的角度β為30°。
3.如權利要求1所述的粉狀活性焦一體化反應裝置,其特征在于,所述擋板葉片與所述塔體內壁之間設置支桿。
4.如權利要求1所述的粉狀活性焦一體化反應裝置,其特征在于,所述擋板葉片的數量為3個。
5.如權利要求1所述的粉狀活性焦一體化反應裝置,其特征在于,所述內置隔板均勻分布多個透水孔。
6.如權利要求1所述的粉狀活性焦一體化反應裝置,其特征在于,下側內置隔板下側設置粉焦排出口。
7.如權利要求1所述的粉狀活性焦一體化反應裝置,其特征在于,所述塔體壁與粉焦進口等高的位置設置排氣口,所述超濾膜組件包括超濾膜架和超濾膜,所述超濾膜連接進氣口。
8.如權利要求7所述的粉狀活性焦一體化反應裝置,其特征在于,所述超濾膜連接出水口。
9.一種污水處理系統,其特征在于,包括如權利要求1-8任一項所述的粉狀活性焦一體化反應裝置。
10.如權利要求9所述的污水處理系統,其特征在于,所述反應裝置前設置格柵,所述反應裝置后設置陶瓷真空過濾機。
發明內容
針對現有技術存在的不足,本發明實施例的目的是提供一種粉狀活性焦一體化反應裝置,在反應裝置中投加一定量低成本生物質粉狀活性焦,通過粉焦吸附、粉焦過濾、超濾膜三重作用,實現高濃度有機廢水的達標處理排放,解決二氧化碳排放造成的環境問題,降低了污水處理成本。
為了實現上述目的,本發明實施例提供了如下技術方案:

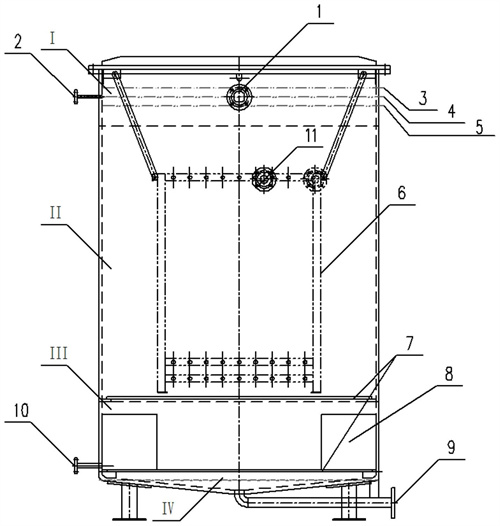

一種粉狀活性焦一體化反應裝置,包括:塔體,所述塔體壁上端設置粉焦進口,塔體壁下端設置進水口,所述塔體內設置擋板葉片、內置隔板和超濾膜組件;所述擋板葉片呈圓周陣列方式設置多個,多個擋板葉片設置在塔體內與所述進水口對應高度的位置,所述擋板葉片與其徑向呈預定角度,所述進水口朝向其中一個擋板葉片;所述擋板葉片上、下各設置一內置隔板,上側內置隔板的上方設置超濾膜組件。
優選的,所述擋板葉片與其徑向的預定角度α為45°,所述進水口與其徑向的角度β為30°。
優選的,所述擋板葉片與所述塔體內壁之間設置支桿。
優選的,所述擋板葉片的數量為3個。
優選的,所述內置隔板均勻分布多個透水孔。
優選的,下側內置隔板下側設置粉焦排出口。
優選的,所述塔體壁與粉焦進口等高的位置設置排氣口,所述超濾膜組件包括超濾膜架和超濾膜,所述超濾膜連接進氣口。
優選的,所述超濾膜連接出水口。
本發明實施例還提供了一種污水處理系統,包括上述所述的粉狀活性焦一體化反應裝置。
優選的,所述反應裝置前設置格柵,所述反應裝置后設置陶瓷真空過濾機。
本發明實施例中提供的一個或多個技術方案,至少具有如下技術效果或優點:
1、本發明的反應裝置采用粉狀活性焦對污水進行吸附、過濾,避免了采用微生物分解產生二氧化碳造成的環境問題。而且,所用的粉狀活性焦來源廣泛,農作物秸稈、樹枝等皆可用于焦的生產,相較于活性炭成本低,降低了污水處理成本。
2、粉狀活性焦一體化反應裝置的污水與粉焦逆向流動,以增加污水與粉焦的接觸時間,提高吸附、過濾效果。同時,本發明將粉狀活性焦與超濾膜組件進行配合使用,粉狀活性焦由于自身疏松的特質會在超濾膜外部形成一層疏松的活性焦膜,該膜易于反洗去除,避免傳統生物膜法在膜的表面形成一層粘稠生物膜從而極易堵塞的問題。
3、本發明的反應裝置進水口的進水角度與擋板葉片的相對位置,保證進水與擋板葉片切向進入,形成旋流,保證可以把壁面流引導到中心,強化混合。通過內置隔板將擋板葉片的擾動區與其他區域區隔,通過透水孔減少其他區域的擾動。
4、通過本發明的污水處理系統對沼液進行處理,出水水質可以達到畜禽養殖業污染物排放標準》(GB18596—2001)的要求,固體物質含水率在30%以下,可作為有機廢肥生產的原材料或是直接還田使用。
(發明人:曹榮莉;馬春元;毛巖鵬;金楊;宋德升;張鑫;陳雙雙;孫鵬;李偉明;單巧)
