公布日：2023.02.03
申請日：2021.07.27
分類號：C02F1/461(2006.01)I;C02F1/36(2006.01)I;C02F101/30(2006.01)N
摘要
本申請公開一種地表污水聯合修復裝置，聯合修復裝置包括：脈沖電源、電解處理單元和超聲單元；電解處理單元具有與脈沖電源連接的電極組件，電極組件包括電解陰極和電解陽極；超聲單元包括超聲發生器和換能器，超聲發生器與換能器電聯接；電解陽極和電解陰極分別與換能器耦接作為超聲發生器的超聲振子，使得電解陽極和電解陰極表面持續發生空化效應。本申請采用電解電極與超聲波凈化的原理，電解受污水體中的有機污染物，同時電極與換能器耦接作為超聲發生器的超聲振子來去除電極表面污損，提高電解效率，及時、高效和便捷地解決河湖地表水區域污染和點源污染問題，杜絕水體發生營養素二次污染，保障河湖地表水長期穩定的安全。
權利要求書

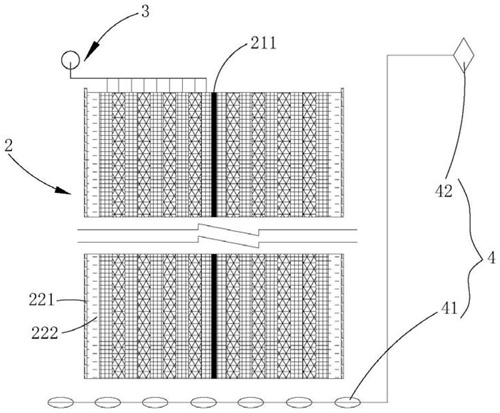

1.一種地表污水聯合修復裝置，其特征在于，所述的聯合修復裝置包括：脈沖電源（1）；至少一個電解處理單元（2），具有與所述脈沖電源（1）連接的電極組件（21），所述電極組件（21）包括電解陰極（212）和電解陽極（213）；超聲單元（3），包括超聲發生器（31）以及與所述超聲發生器（31）電聯接的至少一對換能器；其中，至少一對所述換能器分別與所述電解陽極（213）以及所述電解陰極（212）相耦接以形成所述的超聲發生器（31）的超聲振子，使得所述的電解陽極（213）和電解陰極（212）表面持續發生空化效應。
2.根據權利要求1所述的一種地表污水聯合修復裝置，其特征在于，所述電解陽極（213）的材料選用石墨碳基銠/銥涂層電極或金屬鈦基銠/銥涂層電極。
3.根據權利要求1所述的一種地表污水聯合修復裝置，其特征在于，所述電解陰極（212）為金屬鐵電極或金屬銅電極。
4.根據權利要求1所述的一種地表污水聯合修復裝置，其特征在于，所述的電極組件（21）包含多個所述的電解陽極（213）和電解陰極（212），多個所述的電解陽極（213）和電解陰極（212）分別交替排布，形成均勻的電場。
5.根據權利要求4所述的一種地表污水聯合修復裝置，其特征在于，多個所述的電解陽極（213）和電解陰極（212）呈同心的圓形或半圓形排布，并且所述的電極組件（21）還包括中心陽極（211），所述的中心陽極（211）位于所述的圓形或半圓形的圓心處。
6.根據權利要求5所述的一種地表污水聯合修復裝置，其特征在于，所述的電解陽極（213）和電解陰極（212）均具有網狀結構，所述中心陽極（211）具有實心半圓柱狀結構。
7.根據權利要求1所述的一種地表污水聯合修復裝置，其特征在于，所述超聲發生器（31）的掃描頻率為20-100kHZ。
8.根據權利要求4所述的一種地表污水聯合修復裝置，其特征在于，多個所述的電解陽極（213）分別通過多根導線連接所述的脈沖電源（1）的陽極，多個所述的電解陰極（212）分別通過多根導線連接所述的脈沖電源（1）的陰極。
9.根據權利要求1所述的一種地表污水聯合修復裝置，其特征在于，所述的修復裝置還包括曝氣單元（4），包括空壓機（42）以及若干個與所述空壓機（42）連接的曝氣頭（41）。
10.根據權利要求1所述的一種地表污水聯合修復裝置，其特征在于，所述電解處理單元（2）還包括包裹在所述電極組件（21）外側的過濾罩（22），所述過濾罩（22）具有金屬網（221）和海綿（222），所述金屬網（221）對內側的所述的電極組件（21）形成法拉第籠。
11.一種地表污水凈化方法，其特征在于，將權利要求10所述的地表水聯合修復裝置放置在需要凈化的污水中，并滿足條件：所述的電極組件（21）的下端到水底的距離為30-50cm，所述的過濾罩（22）的上端高于污水水面3-5cm。
發明內容
本申請的目的是解決現有技術中技術實施成本高、水體容易面臨營養素二次污染、施工和運行維護條件較為苛刻以及處理過程周期長且見效慢的問題。
為達到上述目的，本申請采用如下技術方案：一種地表污水聯合修復裝置，所述的聯合修復裝置包括：脈沖電源；至少一個電解處理單元，具有與所述脈沖電源連接的電極組件，所述電極組件包括電解陰極和電解陽極；超聲單元，包括超聲發生器以及與所述超聲發生器電聯接的至少一對換能器；其中，至少一對所述換能器分別與所述電解陽極以及所述電解陰極相耦接以形成所述的超聲發生器的超聲振子，使得所述的電解陽極和電解陰極表面持續發生空化效應。
優選的，所述電解陽極的材料選用石墨碳基銠/銥涂層電極或金屬鈦基銠/銥涂層電極。
優選的，所述電解陰極為金屬鐵電極或金屬銅電極。
優選的，所述的電極組件包含多個所述的電解陽極和電解陰極，多個所述的電解陽極和電解陰極分別交替排布，形成均勻的電場。
優選的，其特征在于，多個所述的電解陽極和電解陰極呈同心的圓形或半圓形排布，并且所述的電極組件還包括中心陽極，所述的中心陽極位于所述的圓形或半圓形的圓心處。
優選的，所述的電解陽極和電解陰極均具有網狀結構，所述中心陽極具有實心半圓柱狀結構。
優選的，所述超聲發生器的掃描頻率為20-100kHZ。
優選的，多個所述的電解陽極分別通過多根導線連接所述的脈沖電源的陽極，多個所述的電解陰極分別通過多根導線連接所述的脈沖電源的陰極。
優選的，所述的修復裝置還包括曝氣單元，包括空壓機以及若干個與所述空壓機連接的曝氣頭。
優選的，所述電解處理單元還包括包裹在所述電極組件外側的過濾罩，所述過濾罩具有金屬網和海綿，所述金屬網對內側的所述的電極組件形成法拉第籠。
優選的，一種地表污水凈化方法，將所述的地表水聯合修復裝置放置在需要凈化的污水中，并滿足條件：所述的電極組件的下端到水底的距離為30-50cm，所述的過濾罩的上端高于污水水面3-5cm。
本申請與現有技術相比獲得如下有益效果：本申請采用電解電極與超聲波凈化的原理，將受污水體中的有機污染物電解，同時由于電解陽極和電解陰極與換能器耦接作為超聲發生器的超聲振子，因此能夠在電極表面形成空化效應，及時去除電極表面污損，從而提高電解效率，進一步提高水體的氧化效果，解決電極組件因電解產生的濃差極化問題，在降低污染物在水中濃度的同時提高了水體溶解氧濃度，及時、高效和便捷地解決了河湖地表水區域污染和點源污染問題，杜絕水體發生營養素二次污染，實現了河湖地表水水質的快速提升，并進一步保障河湖地表水長期穩定的安全。
（發明人：俞晟;莊昊;張利民）
