公布日：2022.08.09
申請日：2022.07.08
分類號：B09B3/65(2022.01)I;B09B3/30(2022.01)I;B09B3/35(2022.01)I;B09B3/40(2022.01)I;B09B5/00(2006.01)I;B09B101/70(2022.01)N
摘要

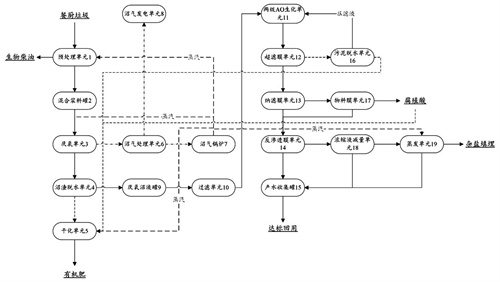

本發明公開了一種餐廚垃圾滲濾液的處理系統及方法，沿垃圾滲濾液的液體處理流向依次包括：預處理單元、混合漿料罐、厭氧單元、沼渣脫水單元、厭氧沼液罐、過濾單元、兩級AO生化單元、超濾膜單元、納濾膜單元、反滲透膜單元和產水收集罐；超濾膜單元的污泥側連接有污泥脫水單元，納濾膜單元的濃液側連接有物料膜單元，反滲透膜單元的濃液側依次連接有濃縮液減量單元和蒸發單元；沼渣脫水單元的污泥側、污泥脫水單元的污泥側、物料膜單元的濃液側均連接至干化單元；厭氧單元的沼氣側連接有沼氣處理單元，沼氣處理單元上分別連接有沼氣鍋爐和沼氣發電單元，沼氣鍋爐的蒸汽側分別與預處理單元、厭氧單元、干化單元和蒸發單元相連。
權利要求書
1.一種餐廚垃圾滲濾液的處理系統，其特征在于，沿垃圾滲濾液的液體處理流向依次包括：預處理單元、混合漿料罐、厭氧單元、沼渣脫水單元、厭氧沼液罐、過濾單元、兩級AO生化單元、超濾膜單元、納濾膜單元、反滲透膜單元和產水收集罐；所述超濾膜單元的污泥側連接有污泥脫水單元，所述污泥脫水單元的濾液側與所述兩級AO生化單元相連；所述納濾膜單元的濃液側連接有物料膜單元，所述物料膜單元的產水側與所述反滲透膜單元相連；所述反滲透膜單元的濃液側依次連接有濃縮液減量單元和蒸發單元，所述濃縮液減量單元和蒸發單元的產水側與所述產水收集罐相連；所述沼渣脫水單元的污泥側、所述污泥脫水單元的污泥側、所述物料膜單元的濃液側均連接至干化單元；所述厭氧單元的沼氣側連接有沼氣處理單元，所述沼氣處理單元上分別連接有沼氣鍋爐和沼氣發電單元，所述沼氣鍋爐的蒸汽側分別與所述預處理單元、所述厭氧單元、所述干化單元和所述蒸發單元相連。
2.如權利要求1所述的餐廚垃圾滲濾液的處理系統，其特征在于，所述預處理單元由依次設置的餐廚垃圾接收機構、大物質分選結構、破碎機構、三相分離機構和螺旋脫水機構構成。
3.如權利要求1所述的餐廚垃圾滲濾液的處理系統，其特征在于，所述厭氧單元在蒸汽的作用下維持溫度在33-35℃，進行漿料的厭氧發酵。
4.如權利要求1所述的餐廚垃圾滲濾液的處理系統，其特征在于，所述沼氣處理單元由依次設置的沼氣儲存單元和脫硫單元構成。
5.如權利要求1所述的餐廚垃圾滲濾液的處理系統，其特征在于，所述沼渣脫水單元采用沼液離心機進行沼渣脫水，所述過濾單元采用細格柵去除粒徑1mm以上的雜質。
6.如權利要求1所述的餐廚垃圾滲濾液的處理系統，其特征在于，所述超濾膜單元采用外置式管式超濾單元或浸沒式MBR膜，截留粒徑大于0.05μm的污染物。
7.如權利要求1所述的餐廚垃圾滲濾液的處理系統，其特征在于，所述納濾膜單元的納濾膜允許分子量500-1000以下的有機物和一價鹽透過，截留大分子有機物及二價鹽，所述物料膜單元通過物料膜選擇性截留腐殖酸，所述腐殖酸包括富里酸、胡敏酸和胡敏素。
8.如權利要求1所述的餐廚垃圾滲濾液的處理系統，其特征在于，所述反滲透膜單元的反滲透膜截留分子量100以上的有機污染物及所有無機鹽，所述濃縮液減量單元采用DTRO+STRO進行兩級減量化處理。
9.如權利要求1所述的餐廚垃圾滲濾液的處理系統，其特征在于，所述蒸發單元采用多效蒸發單元或MVR蒸發結晶單元。
10.一種基于如權利要求1-9中任一項所述的餐廚垃圾滲濾液的處理系統的處理方法，其特征在于，包括：餐廚垃圾進入預處理單元，經分選、破碎、漿料加熱、三相離心除油、固液分離后得到生物柴油、固形物和漿料，漿料進入混合漿料罐；混合漿料罐中的漿料進入?yún)捬鯁卧�，在蒸汽作用下維持溫度在33-35℃條件下，進行厭氧發酵；厭氧發酵后的混合液進入沼渣脫水單元，脫水后的沼液經過濾單元過濾后進入兩級AO生化單元，在兩級AO生化單元內經缺氧池/好氧池微生物的分解代謝；兩級AO生化單元處理后的混合液依次進入超濾膜單元和納濾膜單元中，依次進行超濾和納濾；納濾后的產水進入反滲透膜單元，反滲透膜單元的濃縮液進入濃縮液減量單元，濃縮液減量單元的濃縮液進入蒸發單元；經反滲透膜單元、濃縮液減量單元和蒸發單元處理后的產水達標后回用，蒸發單元產生的結晶鹽單獨收集進行填埋；其中，厭氧發酵產生的沼氣進入沼氣處理單元中進行脫硫處理，脫硫處理后的沼氣一部分進入沼氣發電單元進行沼氣發電、另一部分進入沼氣鍋爐產生蒸汽，并將蒸汽送至預處理單元、厭氧單元、干化單元和蒸發單元；超濾膜單元超濾后的污泥進入污泥脫水單元，脫水后的濾液返回至兩級AO生化單元；納濾膜單元納濾后的濃縮液進入物料膜單元，進一步去除富集的二價鹽、大分子有機污染物，分離出腐殖酸；沼渣脫水單元脫水后的沼渣、污泥脫水單元脫水后的污泥以及物料膜單元分離出的腐殖酸進入干化單元，得到有機肥。
發明內容
針對現有技術中存在的不足之處，本發明提供一種餐廚垃圾滲濾液的處理系統及方法。
本發明公開了一種餐廚垃圾滲濾液的處理系統，沿垃圾滲濾液的液體處理流向依次包括：預處理單元、混合漿料罐、厭氧單元、沼渣脫水單元、厭氧沼液罐、過濾單元、兩級AO生化單元、超濾膜單元、納濾膜單元、反滲透膜單元和產水收集罐；所述超濾膜單元的污泥側連接有污泥脫水單元，所述污泥脫水單元的濾液側與所述兩級AO生化單元相連；所述納濾膜單元的濃液側連接有物料膜單元，所述物料膜單元的產水側與所述反滲透膜單元相連；所述反滲透膜單元的濃液側依次連接有濃縮液減量單元和蒸發單元，所述濃縮液減量單元和蒸發單元的產水側與所述產水收集罐相連；所述沼渣脫水單元的污泥側、所述污泥脫水單元的污泥側、所述物料膜單元的濃液側均連接至干化單元；所述厭氧單元的沼氣側連接有沼氣處理單元，所述沼氣處理單元上分別連接有沼氣鍋爐和沼氣發電單元，所述沼氣鍋爐的蒸汽側分別與所述預處理單元、所述厭氧單元、所述干化單元和所述蒸發單元相連。
作為本發明的進一步改進，所述預處理單元由依次設置的餐廚垃圾接收機構、大物質分選結構、破碎機構、三相分離機構和螺旋脫水機構構成。
作為本發明的進一步改進，所述厭氧單元在蒸汽的作用下維持溫度在33-35℃，進行漿料的厭氧發酵。
作為本發明的進一步改進，所述沼氣處理單元由依次設置的沼氣儲存單元和脫硫單元構成。
作為本發明的進一步改進，所述沼渣脫水單元采用沼液離心機進行沼渣脫水，所述過濾單元采用細格柵去除粒徑1mm以上的雜質。
作為本發明的進一步改進，所述超濾膜單元采用外置式管式超濾單元或浸沒式MBR膜，截留粒徑大于0.05μm的污染物。
作為本發明的進一步改進，所述納濾膜單元的納濾膜允許分子量500-1000以下的有機物和一價鹽透過，截留大分子有機物及二價鹽，所述物料膜單元通過物料膜選擇性截留腐殖酸，所述腐殖酸包括富里酸、胡敏酸和胡敏素。
作為本發明的進一步改進，所述反滲透膜單元的反滲透膜截留分子量100以上的有機污染物及所有無機鹽，所述濃縮液減量單元采用DTRO+STRO進行兩級減量化處理。
作為本發明的進一步改進，所述蒸發單元采用多效蒸發單元或MVR蒸發結晶單元。
本發明還公開了一種餐廚垃圾滲濾液的處理方法，包括：餐廚垃圾進入預處理單元，經分選、破碎、漿料加熱、三相離心除油、固液分離后得到生物柴油、固形物和漿料，漿料進入混合漿料罐；混合漿料罐中的漿料進入?yún)捬鯁卧�，在蒸汽作用下維持溫度在33-35℃條件下，進行厭氧發酵；厭氧發酵后的混合液進入沼渣脫水單元，脫水后的沼液經過濾單元過濾后進入兩級AO生化單元，在兩級AO生化單元內經缺氧池/好氧池微生物的分解代謝，去除剩余大部分的COD、NH3、TN、TP污染物；兩級AO生化單元處理后的混合液依次進入超濾膜單元和納濾膜單元中，依次進行超濾和納濾；納濾后的產水進入反滲透膜單元，反滲透膜單元的濃縮液進入濃縮液減量單元，濃縮液減量單元的濃縮液進入蒸發單元；經反滲透膜單元、濃縮液減量單元和蒸發單元處理后的產水達標后回用，蒸發單元產生的結晶鹽單獨收集進行填埋；其中，厭氧發酵產生的沼氣進入沼氣處理單元中進行脫硫處理，脫硫處理后的沼氣一部分進入沼氣發電單元進行沼氣發電、另一部分進入沼氣鍋爐產生蒸汽，并將蒸汽送至預處理單元、厭氧單元、干化單元和蒸發單元；超濾膜單元超濾后的污泥進入污泥脫水單元，脫水后的濾液返回至兩級AO生化單元；納濾膜單元納濾后的濃縮液進入物料膜單元，進一步去除富集的二價鹽、大分子有機污染物，分離出腐殖酸；沼渣脫水單元脫水后的沼渣、污泥脫水單元脫水后的污泥以及物料膜單元分離出的腐殖酸進入干化單元，得到有機肥。
與現有技術相比，本發明的有益效果為：本發明可從餐廚垃圾滲濾液中分離出生物柴油、有機肥、雜鹽等，經處理后的達標出水滿足GB/T19923-2005《城市污水再生利用-工業用水水質標準》中敞開式循環冷卻水水質標準；同時，本發明能夠極大提高能源利用率，減少碳排放，實現廠內能源自給，實現滲濾液低排放，能夠廣泛應用于垃圾滲濾液處理領域的提標改造、滲濾液濃縮液的減量化處理，具有十分廣闊的市場應用前景。
（發明人：王鑄;潘永月;朱梓豐;李骎;譚金;肖魯寧;李孟嬌）
