公布日：2023.03.17
申請日：2022.12.06
分類號：C22B7/00(2006.01)I;C22B1/00(2006.01)I;C22B23/00(2006.01)I
摘要
本發明涉及電鍍廢水回收技術領域，具體的公開了一種電鍍廢水中鎳離子高效回收的方法及裝置，包括吸附提純：通過使用樹脂，使用動態連續吸附的方法對含鎳電鍍廢水進行處理，出口鎳離子濃度達到飽和時，停止吸附過程；再生濃縮：配置預設濃度的鹽酸溶液采用動態連續方式對樹脂進行再生，再生液達到預定體積時停止再生；草酸沉淀：配置預設濃度的草酸溶液與再生含鎳濃縮溶液攪拌反應得到沉淀。本發明中所提出的高效回收鎳離子的方法，可以實在電鍍廢水中稍低濃度的鎳離子的富集，集成離子交換吸附與化學沉淀方法，整體處理流程簡單易行，工業化設備配套完善，對處理過程精細化控制后，即可實現鎳離子資源的高效回收。
權利要求書
1.一種電鍍廢水中鎳離子高效回收的方法，該方法包括以下步驟：步驟1：吸附提純：通過使用樹脂，使用動態連續吸附的方法對含鎳電鍍廢水進行處理，出口鎳離子濃度達到飽和時，停止吸附過程；步驟2：再生濃縮：配置預設濃度的鹽酸溶液采用動態連續方式對樹脂進行再生，再生液達到預定體積時停止再生；步驟3：草酸沉淀：配置預設濃度的草酸溶液與再生含鎳濃縮溶液攪拌反應得到沉淀，對沉淀進行高溫烘干，得到鎳粉。
2.根據權利要求1所述的一種電鍍廢水中鎳離子高效回收的方法，其特征在于，所述吸附提純步驟中樹脂的類型為氨基膦酸螯合樹脂，工作流速為2-4BV/h，樹脂填充體積為處理水體積的1/50-1/40，進水鎳離子濃度需要大于10mg/L，進水pH為3-7，進水溫度為30-70℃，吸附終點鎳離子出口濃度為大于0.2mg/L。
3.根據權利要求1所述的一種電鍍廢水中鎳離子高效回收的方法，其特征在于，所述再生濃縮步驟中鹽酸的濃度為4-6％，再生液的工作流速為1-2BV/h，再生液的使用體積為2.5-3BV，草酸沉淀步驟中草酸根與鎳離子的摩爾比為1-1.5：1，攪拌反應的轉速為200-300r/min，烘干溫度為350-400℃，烘干時間為4-6h。
4.根據權利要求1所述的一種電鍍廢水中鎳離子高效回收的方法，其特征在于，所述再生含鎳濃縮液進行草酸沉淀，烘干制備鎳粉，反應方程式為：Ni++C2O42-+2H2O＝NiC2O4·2H2ONiC2O4·2H2O＝Ni+2CO2+2H2O。

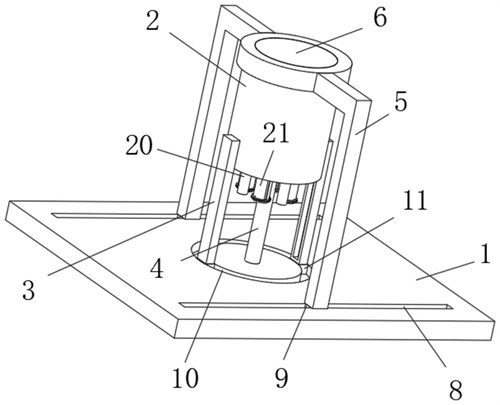

5.一種電鍍廢水中鎳離子高效回收的裝置，該裝置適用于權利要求1中所述的方法，該裝置包含有安裝底板(1)，所述安裝底板(1)的上方放置有固定筒(2)，固定筒(2)的頂部活動放置有熱風機(6)，固定筒(2)的內部活動放置有第一活動板(7)，第一活動板(7)的下方活動安裝有第二活動板(16)，第二活動板(16)的底部設有收集機構。
6.根據權利要求5所述的一種電鍍廢水中鎳離子高效回收的裝置，其特征在于，所述安裝底板(1)的兩端皆沿端壁方向水平開設有第一滑槽(8)，第一滑槽(8)的上方放置有L型支撐桿(5)，L型支撐桿(5)的豎直端底部安裝有第一電動滑塊(9)，第一電動滑塊(9)滑動安裝于第一滑槽(8)的內部，兩個L型支撐桿(5)水平端相互靠近的一側皆與熱風機(6)連接。
7.根據權利要求6所述的一種電鍍廢水中鎳離子高效回收的裝置，其特征在于，所述安裝底板(1)的頂部開設有環形滑槽(10)，環形滑槽(10)位于固定筒(2)的正下方，環形滑槽(10)的內部滑動安裝有兩個第二電動滑塊(11)，兩個第二電動滑塊(11)為對稱設置，第二電動滑塊(11)的頂部安裝有第一固定柱(3)，兩個第一固定柱(3)相互靠近的一側皆豎直開設有第二滑槽(14)，第二滑槽(14)的內部滑動安裝有第三電動滑塊(15)，第三電動滑塊(15)靠近固定筒(2)的一側與固定筒(2)固定連接。
8.根據權利要求7所述的一種電鍍廢水中鎳離子高效回收的裝置，其特征在于，所述第一活動板(7)的頂部沿圓周方向均勻貫穿開設有多個第一開槽(17)，第一活動板(7)的底部嵌入安裝有彈簧伸縮桿(19)，第一活動板(7)的底部開設有第二開槽(18)，彈簧伸縮桿(19)的伸縮端連接有第二活動板(16)，第二活動板(16)的頂部安裝插接板(22)，插接板(22)可活動延伸進第二開槽(18)的內部，第二活動板(16)的頂部開設有第三開槽(23)，第二活動板(16)的底部貫穿安裝有多個第二電動伸縮桿(20)，第二電動伸縮桿(20)的數量與第一開槽(17)的數量相同，且第二電動伸縮桿(20)伸縮端可以延伸至第一開槽(17)的內部，第三開槽(23)的頂部內壁上安裝有固定板(24)，固定板(24)的頂部均勻貫穿開設有多個開孔(25)，第三開槽(23)的底部均勻貫穿開設有多個下料孔(26)，固定筒(2)在第一活動板(7)上方的內壁上安裝有固定桿(12)，固定桿(12)的底部安裝有多個撥動爪(13)，固定桿(12)上兩側撥動爪(13)的長度比中間撥動爪(13)的長度長，且兩側的撥動爪(13)可延伸至第一開槽(17)的內部。
9.根據權利要求8所述的一種電鍍廢水中鎳離子高效回收的裝置，其特征在于，所述下料孔(26)的底部安裝有下料筒(21)，下料筒(21)的外壁上豎直開開設有兩個第三滑槽(27)，第三滑槽(27)的內部滑動安裝有第四電動滑塊(28)，下料筒(21)的外側設有固定機構，第二活動板(16)的底部嵌入安裝有第二旋轉電機(33)，第二旋轉電機(33)的輸出端向下，且安裝底板(1)在第二旋轉電機(33)的下方安裝有第一電動伸縮桿(4)，第一電動伸縮桿(4)的伸縮端與第二旋轉電機(33)的輸出端連接。
10.根據權利要求9所述的一種電鍍廢水中鎳離子高效回收的裝置，其特征在于，所述固定機構包括固定環(29)、定位桿(31)與第一旋轉電機(32)，下料筒(21)的外側放置有固定環(29)，固定環(29)內壁靠近第四電動滑塊(28)的一側與第四電動滑塊(28)連接，固定環(29)的外壁上沿圓周方向開設有第四開槽(30)，第四開槽(30)的內部均勻放置有多個定位桿(31)，固定環(29)的頂部均勻安裝有多個第一旋轉電機(32)，第一旋轉電機(32)的輸出端貫穿固定環(29)與定位桿(31)的頂部一端連接。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種電鍍廢水中鎳離子高效回收的方法及裝置。
為了實現上述目的，本發明采用了如下技術方案：
一種電鍍廢水中鎳離子高效回收的方法，該方法包括以下步驟：
步驟1：吸附提純：通過使用樹脂，使用動態連續吸附的方法對含鎳電鍍廢水進行處理，出口鎳離子濃度達到飽和時，停止吸附過程；
步驟2：再生濃縮：配置預設濃度的鹽酸溶液采用動態連續方式對樹脂進行再生，再生液達到預定體積時停止再生；
步驟3：草酸沉淀：配置預設濃度的草酸溶液與再生含鎳濃縮溶液攪拌反應得到沉淀，對沉淀進行高溫烘干，得到鎳粉。
優選的，所述吸附提純步驟中樹脂的類型為氨基膦酸螯合樹脂，工作流速為2-4BV/h，樹脂填充體積為處理水體積的1/50-1/40，進水鎳離子濃度需要大于10mg/L，進水pH為3-7，進水溫度為30-70℃，吸附終點鎳離子出口濃度為大于0.2mg/L。
優選的，所述再生濃縮步驟中鹽酸的濃度為4-6％，再生液的工作流速為1-2BV/h，再生液的使用體積為2.5-3BV，草酸沉淀步驟中草酸根與鎳離子的摩爾比為1-1.5：1，攪拌反應的轉速為200-300r/min，烘干溫度為350-400℃，烘干時間為4-6h。
優選的，所述再生含鎳濃縮液進行草酸沉淀，烘干制備鎳粉，反應方程式為：
Ni++C2O42-+2H2O＝NiC2O4·2H2O
NiC2O4·2H2O＝Ni+2CO2+2H2O。
優選的，該裝置包含有安裝底板，所述安裝底板的上方放置有固定筒，固定筒的頂部活動放置有熱風機，固定筒的內部活動放置有第一活動板，第一活動板的下方活動安裝有第二活動板，第二活動板的底部設有收集機構。
優選的，所述安裝底板的兩端皆沿端壁方向水平開設有第一滑槽，第一滑槽的上方放置有L型支撐桿，L型支撐桿的豎直端底部安裝有第一電動滑塊，第一電動滑塊滑動安裝于第一滑槽的內部，兩個L型支撐桿水平端相互靠近的一側皆與熱風機連接。
優選的，所述安裝底板的頂部開設有環形滑槽，環形滑槽位于固定筒的正下方，環形滑槽的內部滑動安裝有兩個第二電動滑塊，兩個第二電動滑塊為對稱設置，第二電動滑塊的頂部安裝有第一固定柱，兩個第一固定柱相互靠近的一側皆豎直開設有第二滑槽，第二滑槽的內部滑動安裝有第三電動滑塊，第三電動滑塊靠近固定筒的一側與固定筒固定連接。
優選的，所述第一活動板的頂部沿圓周方向均勻貫穿開設有多個第一開槽，第一活動板的底部嵌入安裝有彈簧伸縮桿，第一活動板的底部開設有第二開槽，彈簧伸縮桿的伸縮端連接有第二活動板，第二活動板的頂部安裝插接板，插接板可活動延伸進第二開槽的內部，第二活動板的頂部開設有第三開槽，第二活動板的底部貫穿安裝有多個第二電動伸縮桿，第二電動伸縮桿的數量與第一開槽的數量相同，且第二電動伸縮桿伸縮端可以延伸至第一開槽的內部，第三開槽的頂部內壁上安裝有固定板，固定板的頂部均勻貫穿開設有多個開孔，第三開槽的底部均勻貫穿開設有多個下料孔，固定筒在第一活動板上方的內壁上安裝有固定桿，固定桿的底部安裝有多個撥動爪，固定桿上兩側撥動爪的長度比中間撥動爪的長度長，且兩側的撥動爪可延伸至第一開槽的內部。
優選的，所述下料孔的底部安裝有下料筒，下料筒的外壁上豎直開開設有兩個第三滑槽，第三滑槽的內部滑動安裝有第四電動滑塊，下料筒的外側設有固定機構，第二活動板的底部嵌入安裝有第二旋轉電機，第二旋轉電機的輸出端向下，且安裝底板在第二旋轉電機的下方安裝有第一電動伸縮桿，第一電動伸縮桿的伸縮端與第二旋轉電機的輸出端連接。
優選的，所述固定機構包括固定環、定位桿與第一旋轉電機，下料筒的外側放置有固定環，固定環內壁靠近第四電動滑塊的一側與第四電動滑塊連接，固定環的外壁上沿圓周方向開設有第四開槽，第四開槽的內部均勻放置有多個定位桿，固定環的頂部均勻安裝有多個第一旋轉電機，第一旋轉電機的輸出端貫穿固定環與定位桿的頂部一端連接。
與現有技術相比，本發明的有益效果是：
本發明中所提出的高效回收鎳離子的方法，可以實在電鍍廢水中稍低濃度的鎳離子的富集，集成離子交換吸附與化學沉淀方法，整體處理流程簡單易行，工業化設備配套完善，對處理過程精細化控制后，即可實現鎳離子資源的高效回收。
本發明中通過設置有固定筒、第一活動板與第二活動板，通過熱風機可以完成固定筒中所存放的沉淀物的烘干作用，烘干后的沉淀物進入固定板上時，通過第一活動板與第二活動板的相反旋轉，且第一活動板與第二活動板相互擠壓的運動方式，可以對烘干后的沉淀物起到研磨的作用，隨后研磨的粉末從開孔處落下，增加了裝置的使用便捷性，豐富了裝置的功能性。
本發明中通過設置有撥動爪，撥動爪插入沉淀物中的時候，可以對沉淀物起到攪拌的作用，使的熱風機對沉淀物的烘干效果達到最佳，且避免出現烘干不均的情況，還可以防止沉淀物發生結塊，撥動爪的底部與第一開槽的頂部持平時，撥動爪可以起到將第一活動板頂部的沉淀物撥進第一開槽的作用，撥動爪伸進第一開槽的內部時，對第一活動板起到固定的作用。
本發明中通過設置有下料筒與固定環，工作人員將下料筒伸進儲存鎳粉用的罐子的內部，隨后第一旋轉電機帶動定位桿旋轉，使得定位桿卡在罐子的內部，對儲存罐起到固定的作用，并且第四電動滑塊在第三滑槽的內部滑動，可以調節下料筒的底部與儲存罐的底部之間距離，使得鎳粉通過下料筒落入儲存罐時不會產生飛揚，增加了裝置的使用便捷性。
（發明人：吳文明;張治杰;馬林;丁保強;李海洋;李淑艷;慕海;張俊男）
