公布日：2023.03.21

申請日：2021.09.16

分類號：C02F1/72(2006.01)I

摘要

本發明涉及廢水處理技術領域，且公開了一種降低廢水cod含量的設備及其使用方法，包括桶體，所述桶體的底部固定連接有支撐腿，所述桶體的底部固定連通有出水管，所述桶體的上表面通過螺栓固定連接有固定支架，所述固定支架的內壁固定連接有輸氧管，所述桶體的上表面開設有通孔。本發明本發明通過設置直管、第二軸承、連接環、導氣罩、支撐架、轉軸、扇葉、導氣板、牽引機構和第三氣孔，其中，當氧氣充入至桶體內時，通過自上而下的氣流使扇葉轉動，并通過轉動扇葉使空心板轉動，并通過離心力第一氣孔與第二氣孔對齊，進而使氧氣能充分的與桶體內的廢水接觸，從而使廢水中的cod含量能快速的降低至合適值。

權利要求書

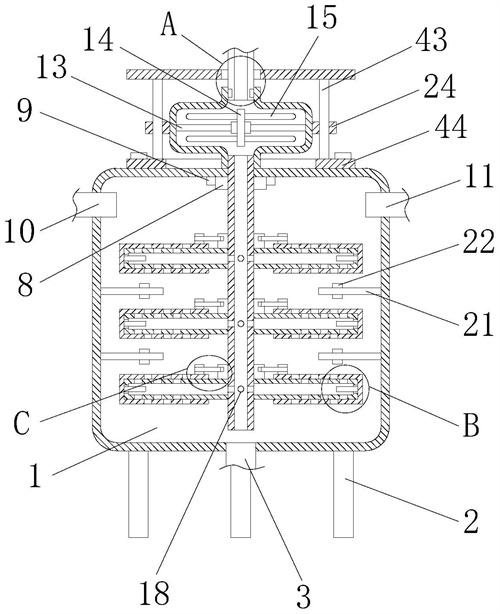

1.一種降低廢水cod含量的設備及其使用方法，包括桶體(1)，其特征在于，所述桶體(1)的底部固定連接有支撐腿(2)，所述桶體(1)的底部固定連通有出水管(3)，所述桶體(1)的上表面通過螺栓固定連接有固定支架(4)，所述固定支架(4)的內壁固定連接有輸氧管(5)，所述桶體(1)的上表面開設有通孔(6)，所述通孔(6)的內壁設置有直管(7)，所述直管(7)的表面固定連接有第二軸承(8)，所述第二軸承(8)的表面和桶體(1)內壁的底部均固定連接有連接環(9)，所述桶體(1)的左側固定連通有進水管(10)，所述桶體(1)的右側固定連通有排氣管(11)，所述直管(7)的表面固定連接有導氣罩(12)，所述導氣罩(12)的內壁與輸氧管(5)的表面接觸，所述導氣罩(12)內壁的左右兩側均固定連接有支撐架(13)，所述支撐架(13)的內壁固定連接有轉軸(14)，所述轉軸(14)的表面固定連接有扇葉(15)，所述直管(7)的表面固定連接有導氣板(16)，所述直管(7)的表面和導氣板(16)的上表面均固定連接有牽引機構(17)，所述直管(7)的表面開設有第三氣孔(18)。

2.根據權利要求1所述的一種降低廢水cod含量的設備及其使用方法，其特征在于，所述固定支架(4)包括第一軸承(41)，所述第一軸承(41)的內壁與輸氧管(5)的表面固定連接，所述第一軸承(41)的表面固定連接有支撐板(42)，所述支撐板(42)的底部固定連接有支撐柱(43)，所述支撐柱(43)的底部固定連接有安裝環(44)，所述安裝環(44)的底部通過螺栓與桶體(1)的上表面固定連接。

3.根據權利要求1所述的一種降低廢水cod含量的設備及其使用方法，其特征在于，所述導氣板(16)包括空心板(161)，所述空心板(161)的內壁與直管(7)的表面固定連接，所述空心板(161)的上下兩側均開設有第一氣孔(162)，所述空心板(161)的表面設置有U形板(163)，所述第一氣孔(162)位于U形板(163)的內部，所述U形板(163)的上表面與牽引機構(17)的底部固定連接，所述U形板(163)的上下兩側均開設有第二氣孔(164)，所述第一氣孔(162)與第二氣孔(164)呈交錯分布，所述空心板(161)遠離直管(7)的一側開設有限位孔(165)，所述限位孔(165)的內壁設置有限位柱(166)，所述限位柱(166)遠離直管(7)的一端與U形板(163)的內壁固定連接。

4.根據權利要求3所述的一種降低廢水cod含量的設備及其使用方法，其特征在于，所述牽引機構(17)包括第一空心塊(171)，所述第一空心塊(171)的內壁與直管(7)的表面固定連接，所述第一空心塊(171)的表面開設有連接槽(172)，所述連接槽(172)的內壁粘接有彈力繩(173)，所述彈力繩(173)的表面粘接有第二空心塊(174)，所述第二空心塊(174)的底部與U形板(163)的上表面固定連接。

5.根據權利要求1所述的一種降低廢水cod含量的設備及其使用方法，其特征在于，所述輸氧管(5)的表面開設有環形槽(19)，所述環形槽(19)的內壁和導氣罩(12)的內壁均設置有密封圈(20)。

6.根據權利要求1所述的一種降低廢水cod含量的設備及其使用方法，其特征在于，所述桶體(1)的左右兩側均固定連接有固定板(21)，所述固定板(21)的上下兩側均固定連接有氧氣傳感器(22)，所述桶體(1)的正面固定連接有顯示器(23)，所述顯示器(23)與氧氣傳感器(22)電連接。

7.根據權利要求6所述的一種降低廢水cod含量的設備及其使用方法，其特征在于，所述顯示器(23)包括盒體(231)，所述盒體(231)的背面與桶體(1)的正面固定連接，所述盒體(231)的正面固定連接有觸控顯示屏(232)，所述盒體(231)的內壁固定連接有處理芯片(233)，所述處理芯片(233)分別與氧氣傳感器(22)和觸控顯示屏(232)電連接。

8.根據權利要求1所述的一種降低廢水cod含量的設備及其使用方法，其特征在于，所述支撐柱(43)的表面固定連接有指示環(24)，所述指示環(24)的內壁與導氣罩(12)的表面接觸，所述指示環(24)的上表面均設置有指示塊(25)，所述指示塊(25)的背面與導氣罩(12)的正面固定連接。

9.一種降低廢水cod含量的設備及其使用方法，包括以下使用方法，先通過進水管(10)將廢水投入至桶體(1)內，并通過輸氧管(5)將氧氣充入至桶體(1)內，當氧氣在導氣罩(12)內自上而下的流通時，通過氣流使扇葉(15)轉動，并通過轉動扇葉(15)使空心板(161)轉動，此時，通過轉動的空心板(161)使第一氣孔(162)的位置發生改變，同時，當空心板(161)轉動時，通過離心力使U形板(163)與直管(7)之間距離增大，并使第一氣孔(162)與第二氣孔(164)對齊，此時，空心板(161)內氧氣可通過第二氣孔(164)排出，并且，由于充氧過程中，第二氣孔(164)一直以直管(7)為中心轉動，進而使氧氣能充分的與桶體(1)內的廢水接觸，并通過氧氣對廢水中的待氧化物質進行氧化，使廢水中的cod含量降低，同時，桶體(1)內的廢氣可通過排氣管(11)排出，當廢水處理完成后，通過出水管(3)使桶體(1)內的廢水排出。

發明內容

本發明的目的是為了解決現有技術中存在的缺點，如：目前，在向廢水中充入氧氣時，若充入的氧氣未與廢水充分接觸，而從而廢水中直接排出，則導致廢水中仍有待氧化物質殘留，從而使使廢水中的cod含量無法快速的降低至合適值，而提出的一種降低廢水cod含量的設備及其使用方法。

為了實現上述目的，本發明采用了如下技術方案：

一種降低廢水cod含量的設備及其使用方法，包括桶體，所述桶體的底部固定連接有支撐腿，所述桶體的底部固定連通有出水管，所述桶體的上表面通過螺栓固定連接有固定支架，所述固定支架的內壁固定連接有輸氧管，所述桶體的上表面開設有通孔，所述通孔的內壁設置有直管，所述直管的表面固定連接有第二軸承，所述第二軸承的表面和桶體內壁的底部均固定連接有連接環，所述桶體的左側固定連通有進水管，所述桶體的右側固定連通有排氣管，所述直管的表面固定連接有導氣罩，所述導氣罩的內壁與輸氧管的表面接觸，所述導氣罩內壁的左右兩側均固定連接有支撐架，所述支撐架的內壁固定連接有轉軸，所述轉軸的表面固定連接有扇葉，所述直管的表面固定連接有導氣板，所述直管的表面和導氣板的上表面均固定連接有牽引機構，所述直管的表面開設有第三氣孔。

優選的，所述固定支架包括第一軸承，所述第一軸承的內壁與輸氧管的表面固定連接，所述第一軸承的表面固定連接有支撐板，所述支撐板的底部固定連接有支撐柱，所述支撐柱的底部固定連接有安裝環，所述安裝環的底部通過螺栓與桶體的上表面固定連接。

優選的，所述導氣板包括空心板，所述空心板的內壁與直管的表面固定連接，所述空心板的上下兩側均開設有第一氣孔，所述空心板的表面設置有U形板，所述第一氣孔位于U形板的內部，所述U形板的上表面與牽引機構的底部固定連接，所述U形板的上下兩側均開設有第二氣孔，所述第一氣孔與第二氣孔呈交錯分布，所述空心板遠離直管的一側開設有限位孔，所述限位孔的內壁設置有限位柱，所述限位柱遠離直管的一端與U形板的內壁固定連接。

優選的，所述牽引機構包括第一空心塊，所述第一空心塊的內壁與直管的表面固定連接，所述第一空心塊的表面開設有連接槽，所述連接槽的內壁粘接有彈力繩，所述彈力繩的表面粘接有第二空心塊，所述第二空心塊的底部與U形板的上表面固定連接。

優選的，所述輸氧管的表面開設有環形槽，所述環形槽的內壁和導氣罩的內壁均設置有密封圈。

優選的，所述桶體的左右兩側均固定連接有固定板，所述固定板的上下兩側均固定連接有氧氣傳感器，所述桶體的正面固定連接有顯示器，所述顯示器與氧氣傳感器電連接。

優選的，所述顯示器包括盒體，所述盒體的背面與桶體的正面固定連接，所述盒體的正面固定連接有觸控顯示屏，所述盒體的內壁固定連接有處理芯片，所述處理芯片分別與氧氣傳感器和觸控顯示屏電連接。

優選的，所述支撐柱的表面固定連接有指示環，所述指示環的內壁與導氣罩的表面接觸，所述指示環的上表面均設置有指示塊，所述指示塊的背面與導氣罩的正面固定連接。

一種降低廢水cod含量的設備及其使用方法，包括以下使用方法，先通過進水管將廢水投入至桶體內，并通過輸氧管將氧氣充入至桶體內，當氧氣在導氣罩內自上而下的流通時，通過氣流使扇葉轉動，并通過轉動扇葉使空心板轉動，此時，通過轉動的空心板使第一氣孔的位置發生改變，同時，當空心板轉動時，通過離心力使U形板與直管之間距離增大，并使第一氣孔與第二氣孔對齊，此時，空心板內氧氣可通過第二氣孔排出，并且，由于充氧過程中，第二氣孔一直以直管為中心轉動，進而使氧氣能充分的與桶體內的廢水接觸，并通過氧氣對廢水中的待氧化物質進行氧化，使廢水中的cod含量降低，同時，桶體內的廢氣可通過排氣管排出，當廢水處理完成后，通過出水管使桶體內的廢水排出。

與現有技術相比，本發明的有益效果是：

(1)本發明通過設置直管、第二軸承、連接環、導氣罩、支撐架、轉軸、扇葉、導氣板、牽引機構和第三氣孔，其中，當氧氣充入至桶體內時，通過自上而下的氣流使扇葉轉動，并通過轉動扇葉使空心板轉動，此時，通過轉動的空心板使第一氣孔的位置發生改變，同時，當空心板轉動時，通過離心力使U形板與直管之間距離增大，并使第一氣孔與第二氣孔對齊，此時，空心板內氧氣可通過第二氣孔排出，并且，由于充氧過程中，第二氣孔一直以直管為中心轉動，進而使氧氣能充分的與桶體內的廢水接觸，從而使廢水中的cod含量能快速的降低至合適值。

(2)本發明通過設置支撐板、氧氣傳感器和顯示器，其中，通過氧氣傳感器對廢水中的含氧量進行檢測，并通過處理芯片使監測出來的數據在觸控顯示屏上顯示出來，進而使用者在使用該設備時，可通過觸控顯示屏上的數據，直觀的判斷出廢水中含氧量的大小，并通過廢水中含氧量的大小推算處廢水中cod含量的大小，從而使使用者能直觀的判斷桶體內的廢水是否處理完成。

(3)本發明通過設置指示環和指示塊，其中，當導氣罩轉動時，通過導氣罩使指示塊在指示環上的位置發生改變，此時，使用者可通過觀察指示塊位置是否發生改變，判斷導氣罩是否正常轉動以及轉動的速度，然后，根據導氣罩轉動的狀態，判斷第一氣孔是否與第二氣孔對齊，進而通過指示環和指示塊的配合，使使用者能直觀的判斷第一氣孔是否正常打開。

（發明人：夏志杰;武原;何前鵬;張海）
